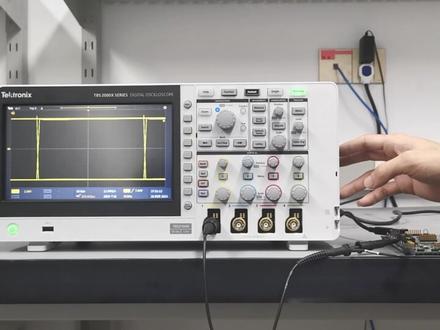

哈喽,小伙伴们大家好,今天我们来教大家如何用普通试播器来模拟高端试播器的演图。那我们平常呢去观测我们信号的质量的时候呢,通常会用到我们的演图, 但是这个演图功能呢,一般高端的试播器才会有配,那我们有的工程师就反馈了,没有高端的这种试播器要怎么测。那今天呢,我们就用泰克的基础试播器 tbs 二幺零四 x 这台试播器来看一下我们信号的演图。 首先呢用我们时搏器的探头呢, demo 版我这边的话使用的是 r s 二三二的这个信号。连接好之后呢,我们按一下自动出发,信号已经在我们屏幕中央显现出来了。那我们下面呢对这个信 信号进行一个调整。首先我们把它调到一个合适的位置, 下面点击我们的一个触发菜单,在我们那个触发类型这一块选择上升下降时间斜率。是有三种模式可以去选择的。 那我们现在的话去选择上升模式,预值。高状态时候我们让它达到百分之八十到百分之九十就可以,低状态时呢,我们达到百分之十到百分之二十。触发菜单里面那个设置已经完成。然后点击采集的菜单按键, 在这里波形显示这一块的余晖,打开,把余晖的时间调整到最大。 好试播器基础的设置就已经完成。关闭我们的菜单,对我们的波形做适当的调整。 我们可以看到信号的一个眼图在试播器的屏幕上面已经显现出来。今天的操作分享就到这了,欢迎大家进行积极点赞收藏。
粉丝1000获赞4573

好,我们以五系试播器为例呢,讲一下新四系、新五系、新六系的试播器操作流程,因为这几个系列的试播器呢,他们的操作界面是一模一样的,那么在 呃使用一台新的试播器之前呢,通常我们要掌握以下几个部分。首先第一个可以看到这个区域,我们叫他垂直区域,那么这个垂直区域是干什么用的呢?他就是调节试播器垂直方向上的幅度,测量的刻度,我们将信号接入到试播器来看一下, 我们打开一通道, 好,我们可以看到这个垂直区域呢,就是调节幅度的,当我调节这个旋钮的时候,我们可以看到波形在大小在进行变化。除了在这个面板上的这个操作按键上呢,我们还 还可以用啊手指去进行滑动进行调节, 这个就和用手机触摸屏是一样的。通道是如何打开的呢?现在用了十一通道,我们接下来可以打开二三四,好,四个通道都可以打开,如果要关闭通道的时候呢,你就需要选中这个通道,比如说选中二通道,选中之后我们再按一下,那么二通道就关闭了 啊,那么现在我们可以看到屏幕上的这个波形,他是分开的哦,我们用老师的示范器知道有时候呢是需要波形叠加在一起进行显示的, 那么我们就长按,他长按之后呢,在这个地方我们可以看到显示菜单呢,有堆叠模式和叠加模式,我们现在用的就是堆叠模式,所以几个波形是分区域显示出来,那么我们选择这个叠加模式,叠加模式选择之后呢, 我们就可以看到啊试播器的波形,此时是几个波形叠加在一起显示的。关闭试播器通道呢,除了使用面板按键之外呢,我们还可以看到在这个屏幕的左下角呢,它是有显示我们的四个通道,比如说我们现在此时按住的是这个四通道, 我们将它向右下角一拖,那么此时就关闭了四通道,那么三通道和二通道是一样的,一一拖拽就可以关闭我们的通道。接下来要介绍的呢是石拨器的第二个功能, 我们叫它水平区域,这个是石泊气的水平区域,水平区域呢就是调节啊石泊气水平,也就是时间轴啊刻度的一个功能区域, 当我们调节这个水平区的时候呢,我们可以看到试播器的啊,时间刻度是在逐渐变化的,现在是一毫秒每格,那么现在是四百微秒每格。 好,这个就是水平区的一个功能,接下来要介绍的呃就是第三个区域,在这里我们可以看到这个区域呢,我们叫他出发区域。在使用适合器的时候啊,大家可能经常会遇到一个问题,就是 将信号接上的时候呢,你会发现这个波形是进行左右这个晃动的,这个就是因为我们没有调节好触发, 那么通常呢我们就需要将触发电瓶调节到合适位置好,那么这个时候呢,我们可以通过旋转这个旋钮去找,当然也可以直接把这个旋钮向下按一下, 按完之后呢这个触发电瓶呢,它会自动回到波形的中间位置,接下来呢我们要看到的就是触发菜单,在这里我们可以看到这里有一个触发,我们双击它,双击之后呢我们可以在这个触发类型里面选择我们所需要的触发方式, 那么此时呢我们用的是方波,方波的一个变化过程就是从低电瓶变化到高电瓶啊,所以我们需要选择这个边缘触发, 选择完之后呢,我们现在用的就是上升沿的一个出发方式,当然最重要的是这个位置我们可以看到有一个圆,如果说你的信号接的是二通道,此时你要把信号正常的显示出来,你的出发源就要选择二通道,我们来看一下,比如说我此时我们 选择的是二通道,我们将二通道打开,我们可以看到二通道的这个波形呢也是一直在晃动啊,我们把触发电瓶按一下,此时呢我们就可以看到 他这个出发源呢,我们选择的是一通道,但是一通道我们并没有接任何信号,所以出发不了,我们就选择二通道,二通 到选择之后呢,我们按一下这个触发电瓶的这个旋钮,给他按下去,我们可以看到此时这个波形就就可以正常触发了,那么这个就是啊触发区的一个设置, 接下来呢我们可以看到出发区他还有一些按键,我们可以看到啊,第一个这个按键呢就是我们选择 啊上升源出发还是下降源出发啊?当我们选择下降源的时候,这个位置呢就是他的触发位置,那么他现在呢就是从高变化到低,那么就是一个下降源的出发方式,我们选择上升源,选择上升源之后,我们可以看到波形 啊报警,此时变化的趋势呢是从低电频变化到高电频啊,这是一个上升眼的一个变化趋势,在调节上升眼和下降眼,下面还有一个按键,下面还有个按键叫木的啊,那么这个按 键呢,就是调节我们的出发方式,用的一般默认的出发方式,我们可以看到这现在点亮的呢是凹凸。第二种出发方式呢,我们叫他 nomo 啊,就是常规出发模式,现在呢我们选择就是 nomo, 那么 nomo 的功能是什么意思呢?就是 当我们在进行测量的时候,如果说突然你把你的啊信号给他断开,比如说此时呢我把试播器的探头 啊给他拔了下来,那探头已经拔下来了啊,此时呢湿波器捕捉的波形是他最后一次捕获的波形,那么当我们将湿波器探头给他接上的时候,那么湿波器呢又自动开始测量刷新了,我们可以看到 啊,这个波形呢现在一直是有变化的,当我把这个探头拔掉之后呢,他现在就已经不进行跳动,就不再刷新了,他抓的是最 最后一次。除了 auto nomo 之外呢,我们可以看到在上面这里还有一种出发方式,我们叫它 single, 就是单词出发啊,单词出发的含义就是识波器只进行一次波形的捕获,我们按下 single, 那么此时呢他就捕捉一次,然后他就暂停下来, 当我们将湿波器的啊探头给它取下来,然后再接上,湿波器是没有任何变化的,就是他只对波形进行 啊一次补货。接下来我们要介绍的就是时波器的一些其他区域,比如说这上面这两个大旋钮,我们叫他多功能旋钮,顾名思义啊,你选择不同的菜单,他的用途功能是不一样的,比如说此时我选择这个二通道, 选择到这个垂直刻度档位,我们可以看到这里有一个大 a, 那么这个大 a 呢,就是我们这边的这个旋钮 a, 我们可以看到当你选择这个触发电瓶的时候呢,他这个时候大 a 这个旋钮也点亮了,所以这是一个多功能的旋钮啊。接下来就是右下角我们刚才讲这个水平区域的时候没有讲到的,这个叫 放大区啊,放大区就是我们可以用来观察,比如说你侧的波形,像这种屏幕上的比较密集,那么如果你还想观察,那么就可以把这个放大镜按下来啊,然后去观察你的波形,那么外面这一圈呢,我们选它的时候,我们可以看到 这个是调节位置的调节波形,就是你这个这个放大框的位置的一个旋钮,那么里面这个呢就是调节你这个区域的大小,我们可以看到随着你调节这个小旋钮的时候,这个白色的框的区域呢,他也是在随之变化, 这个就是放大功能的啊使用。接下来呢要介绍的就是下面这几个按键,首先是左 上角这个,他是二伏,因为这个是过去触摸屏的,你把它一按之后呢,就把我们的触摸给关掉了,防止误触。 defot 就是恢复出厂模式,设置凹处就是自动测量。那么接下来要讲的就是下边这个叫 c 五, c 五呢我们按完之后我们可以看到, 那么在这里呢有几种方式,第一个就是截屏,是保存屏幕的这个拨星图片,第二个呢就是你可以保存你的拨星文件,比如说我们一些常用的 sv 可以直接存到设备上,还可以将存到设备上的文件呢,给它烤出来。你的试播器如果是配了系统的,你就可以 看左上角这里有一个小号按键,我们给他一按,我们就回到这个仪器的桌面了,你就可以在你刚才存文件的这个文件夹里,比如说在我的电脑里面就可以把你的这个文件从优盘里面给他烤出来,打开的时候呢,我们上滑一下底部啊,这个就是那个软件 进行再返回来就行了。接下来要介绍的功能呢,就是我们会用到的这个叫光标功能啊,在这个位置 coser 我们将光标按下之后呢,我们可以看到我们可以用手给他放到任意位置, 当然也可以用这个多功能旋钮葱,它用了会是纵的光标,大家可能也会用到横的,那么横的呢,我们选中这个,这有一个横线,我们把它点一下, 点下之后就选中了,接下来我们就可以用手指去挪,当然也可以用这个多功能旋钮 a 和 b 去进行移动,这个是纵横都显示,如果说你不想要这个纵横都显示,那比如说这个光标线,你给他进行长按, 长按之后会出现一个菜单叫光标类型,我们看到光标类型有横条、竖条和横条与竖条,这个我们根据自己的测试需求去进行选择就可以了, 接下来要讲的就是石拨器的测量功能,那么四系、五系、六系的石拨器测量功能呢,在面板上是没有这个按键的,我们可以看到在他的右侧呢,这里是有一个测量,我们把它选项,我们先把光标关掉, 选择测量,点击完之后呢,我们可以看到测量就出现了,有偏移测量和时间测量,那偏移测量呢,就是测量垂直区域的,比如说幅度 啊,那么这里呢我们要选择通道,比如说你要测试哪个通道的数据,这个是幅度,那么这个呢,我们点击一下,我们可以看到他就是峰峰值,那么在试播器的这个位置呢,是对于不同的测量类型,他是有进行解释的 啊,那么时间测量是同样如此,这个是周期,那么这个是频率,我们如何进行测量呢?比如说我要测量一个幅度,那么你双击他啊,双击 卡就可以了,我们可以看到双击完之后,在这个右边啊,会有一个出现的这个结果啊,二点五伏,那么同样你要测时间也是一样的 啊,比如说测频率,双击它就可以了,这个测量区域是如何把它进行关掉呢?同样的啊,和我们关闭通道是一样的,你把它按住,按住之后呢,向这个右边一拉 一拉就关掉啊,用起来还是比较方便的。接下来要介绍的一个功能呢,就是我们在使用试播器的时候呢,大家可能会调节这个试播器的存储深度和采用率,我们可以看到屏幕的下方啊,在这里有一个水平啊,我们双击进去, 双击进去之后呢,我们可以看到这里有水平模式有两种,一种是自动,一种是手动啊,自动的话呢就是试播器会给你自动选择这个最合适的 采样率和存储深度,如果我们要自己手动调节的话,我们就把它选择为手动,这个时候呢我们可以看到这里有水平刻度和进度长度两种,我们选择手动。然后呢我们可以看到右边呢这个位置呢就是采样率 和记录长度的一个调节,那么我们可以自己选中,可以用这个多功能旋钮大 a 去进行调节,或者说你也可以直接双击,我们可以自己用数字键盘进行编辑,就是存储深度的调节方式。最后要介绍的呢,就是我们刚才在讲垂直趣的时候没有讲到的, 那么这三个按钮第一个叫参考电瓶,在用老式的试播器的时候呢,我们知道可能四个通道不够用,比如说你还想测第五个信号,那么就可以把一通道的这个信号给他保存下来,保存下来之后呢再对你保存的波形进行调用,那么这个就是一个做一个参考波形, 然后接下来呢就是基础功能中的这个数学功能,我们把这个数学功能一按,我们可以看到数学功能呢就是对你的波形进行运算,我们可以做通道之间的波形的一个加减乘除呀,或者说 啊给他做一个 fft, 看他的频谱啊,当然还有高级功能,我们可以自己去编辑这个公式,对你的波形进行一些数据处理, 那么如何关闭呢?我们把它向这个下边拖转啊,就可以了啊,接下来要讲的就是,呃这个总线,我们把这个 bus 按钮我们给它一按,那么在这里呢有一个总线类型,我们就根据啊自己测试信号的类型,比如说啊,你测试 iphone c 或者看或者二三二这一类型的信号,那么你根据对应的类型去选择野马就可以了,那么这里就不再 进行详细讲解。讲完这个石波器的基本功能之后呢,还有一个是比较重要的一个功能,开始测试信号之前呢,有一个非常重要的步骤,就是做探头的补偿校准,那么我们现在可以看到这个方波的波形,他不是特别方啊,石波器如何进行校准呢?老式的探头呢,是需要我们去 拿一个类似螺丝刀的这种工具去调节这个试播器探头的补偿电容。本系列的试播器呢,标配的探头呢是这种 vpi 的接口,那么我们直接就可以在试播器上进行调节,那么我们可以看到现在我们接着刷二通道,双击二通道,那么双击完之后呢,我们可以看到有一个菜单叫探头设置, 我们点开在这里我们点一下补偿探头,然后选择补偿探头 啊,他现在呢就在啊试播期自己在进行一 探头的一个补偿,那么这里显示的状态是 pass, 就是已经完成了。接下来我们来看一下波形,那么我们可以看到现在这个石波器的这个方波的波形呢,就比刚才会要好很多,这个系列的石波器的基本操作功能就讲解到这里,谢谢大家。

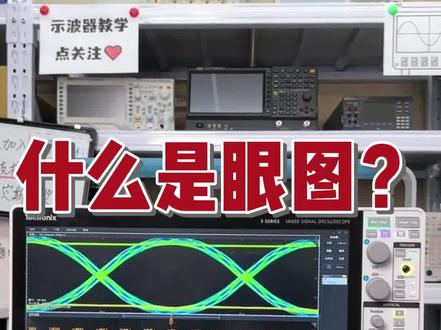

什么是眼图?眼图就是数字信号,用八进制的显示,其实眼图的这个测量原理的话,其实我们简单理解就是通过识播器的这个余晖的方式去进行一个累积叠加,然后采集到的这个创新信号,然后形成了一个类似于眼睛的东西。 眼图的话是我们测试这个向完整性的一部分和底部的这个之间的这个垂直宽度,其实就是代表了我们的这个噪声 本身的这个信号携带噪声越大呢,他的这个线迹也就会越宽。当然我们的眼睛这个张开的形状肯定是越大越好了,那么张开的越大呢?就代表我们这个本身的信号的抖动其实是就越小。

那我普通的试播器能不能去观测到我们那个眼图呢?哈喽哈喽,小伙伴们大家好,我是你们的工程师东东,那我们平常呢去观测我们信号的质量的时候呢,通常会用到我们的眼图,在我高端的一个试播器里面呢, 基本上都是带咱们那个演图功能呢,可以去查看信号的一个质量。那有的小伙伴就提出了,那我这边没有咱们高端的这种试播器,那我普通的试播器能不能去观测到我们那个演图呢? 那今天呢东东呢给大家去带来的是咱们的一个泰克的 mdo 三零五四,使用这台试播器去观看一下我们信号的演图。首先呢给我们那个试播器呢连接上 m 版啊,我这边的话使用的是咱们二 s 二三二的一个信号, 连接好之后呢,我们按一下自动处发编好,已经在我们屏幕中央显现出来了,那我们下面 下面呢对这个信号进行一个调整,首先把它调整到合适的位置,下面点击我们的一个触发菜单,在我们那个边缘类型这一块选择空降时间节律是有三种模式可以去选择的,那我们现在的话去选择放生模式,高状态食物的话我们可以让他达到百分之八十到百分之九十就可以了, 低状态时呢我们达到百分十到百分之二十。复发菜单里面的一个设置已经完成, 然后点击采集的菜单,在这里波行显示这一块余晖,打开,把余晖的一个时间给他去调整到最大的。 好的下面基础的设置已经完成,关闭我们的菜单,对我们的波形桌适当的调整, 我们看一下信号的一个沿途已经 在我们的屏幕上面已经显现出来,今天的抄手分享就到这了,如果说还有哪些想要去了解的知识,也可以去留言在我们那个评论区,欢迎大家积极点赞。好了,我们下期再见了,拜拜。

大家好,今天我们来介绍一下在汽车领域的智能座舱里面的一些测试的高速的方案, 那今天我们主要介绍是在智能座舱里面的汽车的娱乐的设施,那汽车娱乐里面经常我们用 usb 的接口,那 usb 里面选 usb 三点零啊二点零,那今天我们给大家介绍的是 usb 二点零的测试, 那么在汽车这个 usb 二点零呢,他既可以做于 host, 也可以做于 dys, 那这次的我给大家 介绍的是 usb 二点零的 host 这个测试。那么这个 usb 二点零 host 的测试呢?首先第一步呢,我们要把 hos 的口呢跟这个 usb 的夹具去连接,我们看在 usb 夹具里面呢,装备有个叫 hoss sq 的信号,怎样测试?然后这边呢跟这个臂侧的这个 host 这个线连接 起来,然后再连接一个插分探头,插分探头 usb 二点零的信号质量呢?呃信号速率呢大概是四百八十兆。那么在做这个测试之前呢,首先要用这个电脑去控制 hoss 的发 this 的拍,可以去发码, 那么发出马形以后呢,我们才能测试,我们看中国探头连接,再连到四波器,那么现在用的泰克的是 ms 六系高精度的四波器连到插分探头,我们看发出马型呢是 usb 二点零的马型,它是一个波斯的型号,是一串一串的型号。 那么要完成 usb 二点零的物理层的一次性测试呢?我们按在这个分析菜单里面说明有一个软件是 usb 一次性测试软件,我们点开点开完了以后呢,他会启动 usb 二点零的物理层的一次性测试软件, 那启动完了以后呢,这个软件呢会按照 usb 二点零的规范呢,去完成自动化的一次性测试,而且非常方便。好,我们看这个软件启动完了,启动完了第一个呢,我们看这是取报告的名字,然后后面呢我们是选择 device 还是 hose 的,我们现在是是测 host 的。 然后呢我们再选择呢,是做于这个 usb high speed 还是 low sppe 呢?我们现在是 usb 二点零,所以选择 high speed 的。 然后呢我们选择这个测试模式来点击 ust five usdfive 的目的是我们可以设的是单端探头测试还是用插分探头测试。好,我们再点击测试模式选择。测试模式选择呢我们测信号质量, 我们选择这个新的扩体,这一下点击选择信号质量。然后呢我们在采集菜单呢,我们看到 用的探探头是连接到吃播期的通道一,然后在配置菜单里面呢,我们选择是刚刚说了,我们是用插分探头点的,所以我们这里要选择这个 信号模式是插分的模式。好,选完以后呢,我们下一步呢非常简单,只要点击一件事,一件事以后呢,他就会自动控制这个思波系完。

hello, 小伙伴们,大家好,今天我们来教大家如何用普通试播器来模拟高端试播器的演图。那我们平常呢去观测我们信号的质量的时候呢,通常会用到我们的演图, 但是这个演图功能呢,一般高端的试播器才会有配,那我们有的工程师就反馈了,没有高端的这种试播器要怎么测?那今天呢,我们就用泰克的基础试播器 tbs 二幺零四 x 这台试播器来看一下我们信号的演图。 首先呢用我们试播器的探头呢, g m 版,我这边的话使用的是 r s 二三二的这个信号,连接好之后呢,我们按一下自动出发,信号已经在我们屏幕中央显现出来了,那我们下面呢对这个信 信号进行一个调整,首先我们把它调到一个合适的位置, 下面点击我们的一个触发菜单,在我们那个触发类型这一块选择上升下降时间斜率是有三种模式可以去选择的, 那我们现在的话去选择上升模式,预值高状态时候,我们让他达到百分之八十到百分之九十就可以,低状态时呢,我们达到百分之十到百分之二十,触发菜单里面那个设置已经完成,然后点击采集的菜单按键, 在这里波形显示这一块的余晖,打开,把余晖的时间调整到最大, 好,试播器基础的设置就已经完成。关闭我们的菜单,对我们的波形做适当的调整, 我们可以看到信号的一个眼图在试播器的屏幕上面已经显现出来。今天的操作分享就到这了,欢迎大家进行积极点赞收藏。

今天跟大家分享一下 usb 二点零,士德和泰克两个厂家的测试方案还有测试方法。先来看一下 usb 二点零的特征, usb 二点零的速率其实有三个档位,分为低速、全速和高速,低速是一点五兆,全速是十二兆, 高速是四百八十兆,所以我们总说的 usb 二点零最高速率四百八十兆就是他的高速的速率。三者呢区别就在于低速和全速,他的测试电频是三点三伏, 高速的测试电频是四百毫伏。正在选择探头的时候要注意,有时候我们选择高带宽的探头,最大测试电压是二点五伏,那么就不能测试他的低速和全速,这是需要 注意的地方,我们要选择大于三点三伏以上的石拨器探头,第二个呢就是,嗯,对于石拨器的选择, usb 协会呢建议选择两 g 以上带宽五 g 以上采用率的石拨器。 再看一下 usb 的特征, usb 二点零电缆长度最多支持五米,就是 usb 的线长 最多五米, hub 最多支持到五级,深度最多支持一百二十七个 dys, 比如说电脑或者仪器最多最多只能有一百二十七个 usb 接口。 数据传输的时候把 dance dream 就是下行数据流向定义为从 pc 端到外设,也就是比如说电脑像 的鼠标传输数据叫 dance dream, 然后 upstream。 上行数据流向定义为外设向 pc 端传输数据,比如说鼠标向我们的电脑传输数据的时候叫 upstream。 usb 二点零的话,它的有四个触点,分别是 v bus、 递加、递减和 ground。 usb 一致性的测试内容呢有以下几项,比如说信号质量测试包参数测试、持续测试等等,那信号质量测试还包括眼图测试、信号速率测试、包尾宽度、交叉电压范围 等等这些测试。当然这些测试在试播器的 usb 二点零已知性测试的选件里面都是有的,都是已经内置好的,我们可以直接去进行选择 测试的项目。那看一下 usb 协会要求的测试方法,最主要的就需要三个东西,一个呢是试播器,一个呢是电脑, 还有一个就是 usb 家具,当然还有我们的背侧键。整个测试流程呢就是电脑发送数据包给家具,通过我们的背侧键之后传输给试播器, 然后试播器在测试到电脑发送的这些信号之后,和原来的信号进行对比,去判断 usb 的传输质量。所以它发送的是特定的测试码型,比如说 usb host, 那用 windows 的话,用 haste 软件可以发出那测试码性,所以我们建议用电脑的时候最好还是用 windows 系统,我们用通用的软件发出 出测试码性就可以了。第一个试播器,试播器呢,可推荐他们的 s 系列、 v 系列、 z 系列,或者是九千 a, 九万 a、 九万叉都可以用,只要试播器贷款大于两 g 以上就可以了。 然后准备两根 sma 测试线缆,一个探头,长风探头,然后要带他的 e 二六七八 a 的探头间,这个探头间呢是和我们的测试家具去连接用的一致性测试软件。 n 五四幺六 a, 这个软件呢就是我们试播器上装的选件,只要试播器上带了这个 n 五四幺六 a 的选件之后,那么才能进行一致性测试。接下来就是 usb 测试家具,这个家具呢可以从市的厂家 购买,也可以从 usb 协会购买,然后 usb hist 测试软件,我们也教他发包软件,这个软件呢可以从 usb 协会的官网去下载。然后就是一台电脑和 usb 线呢,这个 usb 线呢就是我们的通信线了, 最少需要两根,一根呢是给我们的家具供电,一根呢是给电脑和家具去进行通信。再看一下是的这个测试方案的操作方法, 仪器先开机,然后插入探头热计二十分钟以上,所有的配件准备齐全。试播器先进行 出场设置,然后进行探头设置,然后点击 on contebrate 进教,开启教种,然后选择删减偏置教种,然后点击下一 步,将我们的探头间放到教种夹具上,然后选择开始教种,教种完成之后点击 ok, 然后再进行 scale 教种, 然后点击开始叫种,然后开始叫种,之后根据提示将我们的探头连接到叫种家具上,然后点击开始叫种,完成之后我们就正式进行测试,点击安娜娜进入, 选择 n 五四幺六 a 或 b usb test a p p 启动 usb 二点零一致性测试软件。进入之后第一个 先选择我们的测试项目,就选择我们的测试被测键的接口是 device humber 还是 host, 选择完成之后,然后进行 connect option 连接, 然后确认连接方式 s m a 拆分。选择完之后我们就进入下一项是 select test 测试项目的选择,比如说选择 dios 高速信号质量测试,选择完成之后就进入下一项 选择测试类型,进入测试类型的选择就是我们的被测键是否有连接的线呢? 比如说 u 盘, u 盘就是鸟 and, 如果像右侧这种转接器它有一定的测试线呢的话,那我们就选择 fire and 测试, 选择完成之后,进入下一步,就是我们根据提示去连接的背侧键,家具还有试播器,我们照着他的要求进行连 接就可以了,就是如下所示,呃,试播器,然后线奶连接到夹具,然后背侧键和夹具连接, 然后通过通信线来连接到电脑上,所有的接线也完成了,我们测试项目设置也完成之后,那我们就开始测试,开始测试的第一步就是先打开电脑上的发包软件,就是 hit 软件, 打开之后选择我们的杯侧键的类型,按照提示我们进行下一项,然后开始测试, 然后选择发送的马心测试包,然后点击 ok, 我们可以在电脑屏幕上看到我们发送出来的马心测试包的参考波形是这样子的,试播器点击 vio cube 就可以观察到我们发送出来的波形,看是否和电脑上发送出来的波形一致,就点击下一步就保存我们的测试报告,根据提示然后保存成 usb 杠 nf 格式,然后点击 ok, 完成。保存完的报告上就会给我们的杰诺这个测试是 pass 还是 feel, 然后我们所有的测试项目都可以看到一份完整的测试报告,可以直接导出来,这就是适得提供的整个的测试方案和测试方法, 再看一下泰克提供的 usb 二点零一致性测试的方案和方法。首先第一点是看一下我们需要的设备,那案例中提供的是 ms 足器二三零四 dx 二十三 g 的高速试播器,那根据 usb 协会的要求,其实两 g 赫兹以上带宽的试播器就可以进行 usb 二点零测试, 所以对这一点对于泰克也同样适用,大于两 g 就可以进行二点零测试,这个试播器上当然必须要携带配套的 usb 二点零一致性测试软件,那看一下如同就是泰克提供的 usb 二点零的测试家具, 当然呢,这个家具我们可以从他的厂家购买,也可以从 usb 协会购买,然后插门探头两根 sma 的线缆。嗯,以下是 usb 二点零的测试原理,一共从在四个测试点,分别是 tpe, tp 二、 tp 三和 tp 四,这个呢,在我们的测试家具上是都有专门的触点,根据测试要求,然后测试后四层或汉堡的时候,我们选择 tp 一和连接 tp 一和 tp 四,那测试 dys 的时候连接 tp 一, 那我们可以根据要求去连接线呐。在我们选择测试类型的时候,试播器上会有完整的就是连接的示意图,我们根据示意图去连接就可以了。其实这几种测试模式主要对应的就是我们被测见的接口不一样, 这是不同的测试模式,方包的波形不一样,那我们的测试触点也是不一样的。以下呢是测试内容,包括演出测试,然后信号速率测试等等, 其实和 usb 型会要求的测试基本是一样的。这样看一下电脑上的安装的发包软件,有这个软件在官网上可以直接下载, 然后下载完之后第一步也同样的选择背侧键的类型,那当然这个发送之前呢,我们一定要先把试播器配置好, 要看一下这个就是试播器的一个简易的连接图,我们照着是提示去一步一步操作就可以了。测试的时候我们先打开还是安娜 s, 然后打开泰克的 usb 二点零测试软件, 软件打开之后,然后我们同样的第一步先选择测试的类型,根据实际情况去选择,然后选择完之后再 进行下一步,下一步的话就配置测试的项目了,那我们要测眼图还测速率,都在这里面可以选择啊。那配置完之后再进行到下一步就是测试通道了,通道选择完之后再选择长风探头, 我们发现泰克是在配置完之后选择的,士德是在开始配置前选择的,这是他们的测试数据不同,但是内容基本都是一样的, 该配置的项目都都有配置。然后完了之后就是我们的生成测试报告的保存的位置,然后完了之后我们进行 开始测试。那开始测试的话,第一步肯定是先点击我们刚开始配置好的翻包,点击 test 后发送数据给我们的家具,然后通过我们的被测键之后传输到试播器上来,然后试播器测试到这个波形, 然后试播器测试到这个波形是否和电脑上发出来的波形是一致的,如果确认没问题,我们点击 ok, 然后点击保存,就可以把我们的测试报告保存下来。同样的 那我们选择 dys, 然后去选择测试,和刚才的测试流程全部是一样的, 注意一下我们测出出来的波形,像这种波形就是我们没有收到翻包软件的波形,这种波形才是说明我们已经成功的接收到了 pc 端给我们发送过来的,他是码型, 如果是这种波形的话,那说明他没有接收到 pc 端的测试码性,那测完之后还是 同样的点击 ok, 它就会自动保存到我们刚才设置好的保存位置,然后生成完整的测试报告。所以大家其实会发现 usb 二点零的测试真的其实很简单啊, 主要是前期的硬件的配置,我们把硬件配置好之后,测试的话,根据我们的仪器上的测试的流程一步一步进行就可以了, 这就是泰克和士德给我们提供的 usb 二点零的一致性测试方案就讲完了,大家如果还想了解更多的测试方案的话,欢迎关注安泰小课堂,测试问题找安泰。

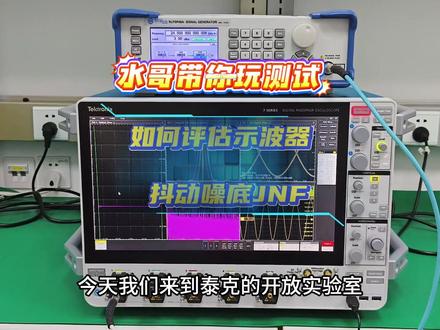

哈喽,大家好。呃,今天我们来到泰克的开放实验室,来评估一下泰克最新发布的新七系试播器, 那么今天摆在我们桌子上呢,就是泰克最新发布的新七系试播器,那这台新七系试播器呢,它的产量是一百二十五 g 四通道,每通道是一百二十五 g 产量,那么带框呢,每通道都是二十五 g 四通道, 那么最大的特色呢,就是他的 a d 的 位数呢,在一百二十五 g 产量呢是高达十个比特,另外呢,他的抖动召底呢,非常小,也就他的 g n f 呢小于五十个飞秒。 哎,那么今天呢,我们今天就来评估一下这台新七系试播器的抖动召底的指标。 那么今天摆在我们桌子上呢,是有两台设备,第一台呢是中兴联华超低相照微波信号源,一会我会用这台微波信号源来评估新七系试播器的抖动灶具, 因为要评估示波器的抖动到底,首先要给入信号的这个抖动也要非常小,像目前中兴联华这台超级像的微波信号源呢,它的抖动呢大于小于十个微秒左右,所以说可以评估这台新七系示波器的抖动到底 g n f。 好, 下面我们看看 如何去评估整个评估的过程。首先呢,上面这一台呢是中兴联华的这个超级像的微波信号源,那下面呢,我们会用中兴联华的超级像灶信号源来评估泰克新七系释波器的 j n f 而去抖动灶体的指标, 那么朱天年华的超级相照微波信号源呢,最高频率可以到六十七 g 赫兹,那么今天我带来这款呢是四十 g 赫兹的超级相照信号源,那么泰克新七系试播器呢是二十五 g 代框, 那么我们把这个超级相照信号源呢设置二十四点五 g 赫兹来测试他的抖动兆级,那么二十点五 g 设完了以后呢,呃,我们再来去接到这个试播器的通道,一 接完了以后,我们来看看测试的过程,好,我们该我们把这个呢删掉,这个项目删掉,点击, ok, 然后我们这边呢是震声波,打击震声波,然后我们看水平时机呢是打到四十一秒一格,整个试播器是十格,属于四十五一秒, 然后那个尘土深度的 r l 呢是五兆,然后我们右边看到它的整个的 a 的 位数呢是十个比特,十个比特。好,下面我们看如何去测验证它的抖动到底 g n f。 这边呢,我们把它 stop 停下来, 然后呢点击麦健们的测量,然后点击 g t, 然后这里呢有个 g t 沙漠里双击它。双击完了以后呢,我们按这个释播器的这个 眼图抖动以及玉盆曲线以及脂肪图,抖动的抖动的屏幕图以及把抖动的测试的结果呢就会自动得到。 然后下面呢我们为了得到这个镇江波的眼图呢,我们这里双击这个测量的这个结果,然后点击 config, 然后这边呢我们把岩呢打到双岩,双岩完以后呢,我们就在这边呢就可以看到它的这个眼图呢会有双岩的一个眼图,好,这就看到了,好,这是实际的波形。 然后我们看这边呢,我们刚刚是正弦波打了四十二十四点五 g 赫兹,这是竖列列式,就是四十九 g bps 嘛。然后呢,我们看这边 r j 呢,大概是小于五十个飞秒,只有四十六点二四个飞秒,哎,符合我们的预期。 然后下面呢,我们来看看这个几个图,这是眼图,那么这个图呢,是十一的波形正弦波,这是直方图, 这个抖动的频谱图,这是一个密粉曲线。那么今天我们介绍的就是利用中兴联华的超级相噪信号源去评估泰克最新的新七系试播器的 jnf 抖动召起。我们看抖动召起的结果呢,是小于五十个飞秒, 大约是四十六个飞秒。那么今天介绍的就是如何评估试播器的 g n f 抖动罩体的基本操作。感谢大家的收看,再见!

我们来看一下眼图的测量方法,那信号呢?试播器啊 out 这个端口出来,然后连接我试播器的第一个输入通道。 波形进来之后呢,我们得进行眼图的测量,眼图的测量有两种方式,那第一种方式是非常快速也非常简单的,只需要一键就可以实现眼图的分析。点选分析下拉菜单的 quick i, 选择相应的输入通道, 我们可以看到演图是非常迅速的出现在荧屏当中,那这是非常快速的一个测演图的方法。那还有一种方法就是根据我们向导进行 一步一步的实际操作啊,我先把演图先把它还原,我们还是回到这个波形界面,然后我们如何用向导去一步一步的去测量演图?首先在分析下拉菜单当中,我们找到 real time i, 反向 点击进去之后,在左上角有一个设置向导,我们点进去之后,我们就可以根据这个向导一步一步进行操作。我们首先点选 nax, 然后这里边选择是精度优先还是速度优先,我们选择精度优先, 点选下一步,这里边自动调节垂直方向刻度,我们点选一下,让它自动调节。继续点选下一步,然后自动调节预值, 这里边我们仍然让它自动调节。点选下一步,我们可以根据我们实际的速率去设置我们的一个信号速率,如果我们不知道信号速率,我们也可以点选,我们不知道这有一个 get read, 一个不知道的一个速率,我们也可以点选那适驳器自动去测量都是可以的。仍然点选下一步, 在这里边我们选择 cdr 的一个恢复方式,那这里边选择根据我们实际的一个要求,在我们的芯片手册里边会有要求,我们是通过异界所向环还是二界所向环 等等进行一个实际的一个选择,那这里边我选择二阶选项环,连选下一步,那这里边的阻尼因子是根据我们所选择的选项环自动匹配设置的,这里边我们 保持默认,点选下一步。这里边提醒我们是选择所有的比特卫进行分析,还是选择特有的一些比特卫进行分析,那通常情况下我们就选择默认的哦是所有的比特卫进行演出分析。 点选下一步,那这里边试播器会自动根据我们的播型去匹配我们的存储深度以及采样率,这里边我们保持默认即可。点选下一步, 那到这里就所有的步骤已经设置完毕,我们分享完成之后,我们可以看到演图会出现在荧屏中, 那这是第二种操作的方法,那出现眼图之后,我们如何去测量这个眼图?如何去评估这个眼图的好坏?那对于眼图来讲,主要是眼高眼宽,那眼 高眼宽我们可以用添加测量项,点击这个测量下面的添加测量项,在左侧找到眼图爱这个英语单词,然后我们选择眼高 眼宽,把它添加进去之后我们在视驳器的下面,我们可以看到眼高眼宽的一个测量结果,那这是眼图的一个测量方法。

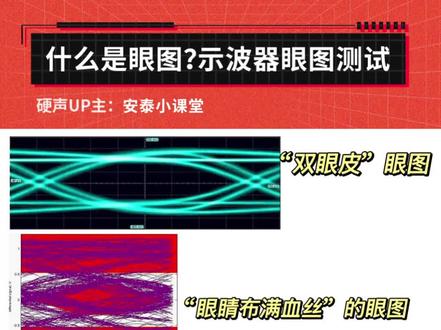

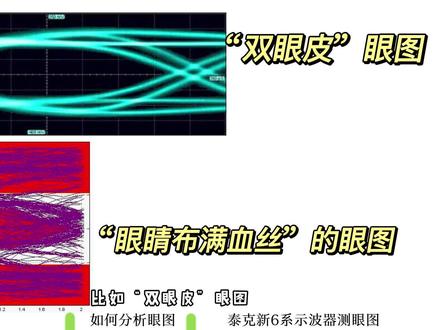

比如双眼皮眼图,眼睛布满血丝的眼图,都是由于信号重叠度不高产生的,说明信号的传输质量很不好。而信号重叠度高,漂亮的眼图,说明信号的质量比较好。 哈喽,大家好,这里是安泰小课堂,我是今天的主讲工程师蒋佳。很多工程师都知道高速信号需要测量眼图,那眼图代表的是什么?如何分析眼图的好坏,以及从眼图的各种形状中我们能得到什么信息呢?今天跟我一起来看一下吧。首先跟大家介绍一下什么是眼图? 演图是怎么形成的?演图是指为测试传输信号性能而在试播器上观察到传输信号信息的一种图形。数字信号是以奥进之马零一零一的形式传输等。而试播器在余晖模式下,将捕获的波形按每三比特分别累加,简单来说就是零零零至一一 一这八种组合。零零零是一种波形,零零一是一种波形,零一零是一种波形,直到一一一共八种波形。这八种波形一起显示在石波起上,是一个类似眼睛的形状,所以我们将其称之为眼图。那怎么根据眼图 判断传输信号的质量呢?信号不可能每次高低电瓶的电压值都完全保持一致,也不能保证每次高低电瓶的上升严、下降严 都在同一时刻。那么多次信号叠加,眼图的波形就会变粗,就可以分析出他的噪声和抖动。比如双眼皮眼图,眼睛布满血丝的眼图, 都是由于信号重叠度不高产生的,说明信号的传输质量很不好啊。信号重叠度高,漂亮的眼图说明信号的质量比较好。我们分析眼图,一般分析的是眼图的眼高、 眼宽、占空笔等等。比如眼高代表电压的噪声,眼睛睁得越大,说明电压的噪声越小。眼宽代表食欲的抖动, 眼宽越宽说明信号的抖动越小。眼图跳遍沿交叉点的上下区域代表占空笔,如果上下区域比例不对称,则代表占空笔的结果可能存在问题。不同的眼图可以反映不同的信号质量, 对于工程师分析信号质量和确认改进方向非常重要。实时的波形能够反映波形的细节,但是 这一段波型信号质量没有问题,不能说明我的传输信号没有问题,而眼图能够体现信号的整体特性。眼图很好,可以说明我信号品质没有问题,因为我的眼图可以代表整体。这是泰克的新六系试播器 mso 六四 b, 但宽是十 g 赫兹,采用率是五十 g 点每秒。今天就用它测一下我们这个电路板上的 rs 二三二,也就是我们常说的串口通讯的演图。我们先将信号接到这个板子上,然后,嗯,按 on to cite, 先将波型调至在最合适的位置。现在看到的就是 rs 二三二型号在食欲的波型,然后我们可以添加一个点图测试, 将他的时机调整一下,打开高分辨率模式,还有快速采集模式。现在看到的就是我 rs 二三二信号的眼图,这是一个比较标准的 rs 二三二的嗯, 查书信号,所以他的眼图也是相对来说比较好的。右侧这块有一个他的抖动,我们可以看一下,然后还可以添加他的 眼高眼宽的测量等等,就可以在右边添加我们需要的测量,然后去根据我们的测量结果分析我们的眼图,测量的话,还可以将它生成列表,比如说我们添加测量结果, 就会在左边生成我们的测量列表,比如说抖动,眼高眼宽等等。想要将我们的测量结果生成报告 也是可以的。点文件有个另存为选择另存为选择报告这一项,我们选择自己保存的位置,保存到我的一盘,这是保存的文件类型,有 pdf, 适合 mht 格是两种,我们选择保存成 pdf, 然后点击保存,保存成功,然后我们可以看一下,打开我们的一盘,然后看一下刚才保存的,这就是我们保存的试播期的点图测量数据, 他的抖动,他的眼高眼宽,还有他的食欲的波形,他的眼图等等,还有后面的分析眼图的测试就完成了,大家学会了吗?如果您觉得视频对您有帮助的话,请点赞收藏哦,我们下期再见。

比如双眼皮眼图,眼睛布满血丝的眼图,都是由于信号充电度不高产生的,说明信号的传输质量很不好。而信号充电度高,漂亮的眼图,说明信号的质量比较好。 哈喽,大家好,这里是安泰小课堂,我是今天的主讲工程师蒋佳。很多工程师都知道高速信号需要测量眼图, 那眼图代表的是什么?如何分析眼图的好坏,以及从眼图的各种形状中我们能得到什么信息呢?今天跟我一起来看一下吧!首先跟大家介绍一下什么是眼图,眼图是怎么形成的?眼图是指未测试传输信号性能 哦,在试播器上观察到传输信号信息的一种图形。数字信号是以凹进之码零一零一的形式传输的,而试播器在余晖模式下,将捕获的波形按每三比特分别累加,简单来说就是零零零至一一 一这八种组合。零零零是一种波形,零零一是一种波形,零一零是一种波形,直到一一一共八种波形。这八种波形一起显示在施波器上,是一个类似眼睛的形状,所以我们将其称之为眼图。那怎么根据眼图 判断传输信号的质量呢?信号不可能每次高低电瓶的电压值都完全保持一致,也不能保证每次高低电瓶的上升盐、下降盐都 在同一时刻。那么多次信号叠加,眼图的波形就会变粗,就可以分析出他的造声和抖动。比如双眼皮眼图,眼睛布满血丝的眼图, 都是由于信号重叠度不高产生的,说明信号的传输质量很不好啊。信号重叠度高,漂亮的眼图说明信号的质量比较好。我们分析眼图,一般分析的是眼图的眼高、 眼宽、占空笔等等。比如眼高代表电压的噪声,眼睛睁得越大,说明电压的噪声越小。眼宽代表食欲的抖动, 眼宽越宽说明信号的抖动越小。点图跳变沿交叉点的上下区域代表占空。比,如果上下区域比例不对称, 代表占空笔的结果可能存在问题。不同的眼图可以反映不同的信号质量,这对于工程师分析信号质量和确认改进方向非常重要。实时的波形能够反映波形的细节,但是 这一段波型信号质量没有问题,不能说明我的传输信号没有问题。而眼图能够体现信号的整体特性,眼图很好,可以说明我信号品质没有问题,因为我的眼图可以代表整体。这是泰克的新六系世博器 mso 六四 d, 但宽是实际合资,采用率是五十计点每秒。今天就用它测一下我们这个电路板上的二 s 二三二,也就是我们常说的串口通讯的演图。我们先将信号接到这个板子上,然后按 ontocider 先将波形调至在最合适的位置。现在看到的就是 ls 二三二型号在食欲的波形,然后我们可以添加一个沿途测试, 将他的实际调整一下,打开高分辨率模式,还有快速采集模式。现在看到的就是我 ls 二三二信号的眼图,这是一个比较标准的二 s 二三二的 排出信号,所以他的眼图也是相对来说比较好的。右侧这块有一个他的抖动,我们可以看一下,然后还可以添加他的 眼高眼宽的测量等等,就可以在右边添加我们需要的测量,然后去根据我们的测量结果分析我们的眼图测量的话,还可以将它生成列表,比如说我们添加测量结果, 就会在左边生成我们的测量列表,比如说抖动,眼高眼宽等等。想要将我们的测量结果生成报告 也是可以的。点文件有个另从为选择,另从为选择报告这一项,我们选择自己保存的位置,保存到我的意牌, 这是保存的文件类型,有 pdf 格式和 mht 格式两种,我们选择保存成 pdf, 然后点击保存,保存成功,然后我们可以看一下,打开我们的一盘,然后看一下刚才保存的,这就是我们保存的试播期的点图测量数据, 他的抖动,他的眼高眼宽,还有他的食欲的波形,他的眼图等等,还有后面的分享,眼图的测试就完成了,大家学会了吗?如果您觉得视频对您有帮助的话,请点赞收藏哦,我们下期再见。

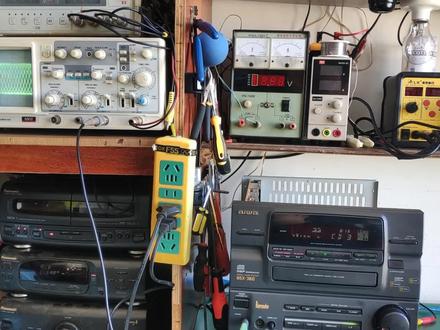

这就是用试播器检测 cd 机激光头的眼图,测眼图不仅可以检查激光头物镜是否脏, 激光管是否衰老,还可以检测聚焦是否是否最佳,如果偏离最佳状态,就会造成打在光盘上的激光素闪焦。这将会引起眼图的两个变化,一是眼图波形变得模糊不清,第二点是 这个眼图幅度有所降低。 nice 爱华的组合音响主机 nsx 杠三六零 按键串键是所有爱华组合音响的一个通病。你说按这个出仓键,它里面接收到的命令有可能是暂停或者是快进快退,再次按 这个键又可能接受到的是其他的命令。按其他案件也同样如此,有的时候按一个出仓键,需要按很多次才能够出仓,非常的烦。 解决的唯一办法是更换所有的按键,这个机器所用的按键是六乘六乘四点三中二角的一个按键, 目前这二十几个按键已经全部更换完毕,现在按键非常灵敏,不会出现任何的跳键。卡座部分能够机芯共用一个电机,很容易造成绿道不清,这就影响到机芯走带的一个稳定性。来看看磁带部分, 重点说一下 cd 部分如何来判断光头是否不良,如果仅仅只靠猜测是不完全准确的。 测眼图是一个很好的办法。检测眼图需要找到眼图的测试点,也就是 rf 测评信号输出点。以这个机器为例来讲解一下。首先要找到他的测评信号处理电路, 拆下这四个螺丝,翻开这个电路板,看看他的背面,光头线是从这里进来的,这一个部分就是他的一个处理放大电路,看看这个芯片 用的是索尼的 caxa 幺零八幺 am, 查找一下这个芯片的资料,这是一个三十角的集成电路块, 看一下每个角的定义,可以看到第二角就是射屏信号输出端,也就说眼图的一个测试点就在第二角,在第二角这里焊上一根细线,方便连接试播器,连接好试播器探头 地线一定要接上通电开机,按播放这边的一个标准,眼图就出来了。 这个幅度的一个最佳状态是在一到一点四之间,如果是低于零点八就很难读点, 那么就表明激光头不良或者是 rf 放大电路不良,但是个放大电路出现问题是很少见的。激光头不良主效表现在主轴不转, 挑叠独叠困难,主要是由于物镜脏或者是里面的光路脏,再或者就是激光管老化造成的。如果是物镜脏,可以用棉签啊擦拭一下, 或者是清洁里面的光露。机关管老化的不是很严重,可以调节这边的一个口调电位器,通过减小这边的电阻,从而略微增大机关管 的电流,增大功力,有的可以解决问题,但也不可以将电流调的过大,否则将缩短这个激光头的使用寿命, 目前这个机器 cd 部分状态是非常良好。 好了,本期视频呢就到这里,有喜欢我的朋友记得点击关注点赞。好,谢谢大家,我们下期见。
