你有没有遇到这种情况?费了九牛二虎之力,终于快把电缆铺设完了,结果发现明明算好的电缆居然短了,根本不够接,这是咋回事? 出现这种问题,根源还是在电缆长度计算上。在实际铺设时,电缆受自身重量和地形影响,根本没办法拉的笔直,总会有些自然弯曲。 而且遇到拐弯的地方,为了保证电缆的性能和安全,必须要按照规定的弯曲半径来辐射,还要考虑施工接线预留以及日后的检修预留。这里有一张参照表,按照这个表计算就差不多了,需要的点赞收藏一下吧!

电缆辐射三大禁忌,一、硬折挤压,电缆转弯半径太小,被重物压绝缘开裂,铜芯断裂、漏电短路。二、泡水受潮,电缆沟积水,接头不密封,绝缘下降, 击穿跳闸起火。三、强弱电混放,电缆与信号线、气管、水管同管,干扰信号易磨损,检修危险。正确做法足够转弯半径架空穿管保护、防水密封、强弱电分离。你还有哪些想要了解的电力小知识呢?下方评论区告诉我吧!

电缆在乔亚东肤色不能超过几层,容积率不能超过多少,跟你说有什么限制?今天我们来聊一聊这几个关键问题,我整理汇总了包括设计和施工验收等方面的规范要求,一起来看一看。 首先是低压配电设计规范五零零五四,它的核心要求呢是在托盘和梯架内敷设时,电力电缆不能超过百分之四十,控制电缆不能超过横截面积的百分之五十。再看民间电气设计标准五一三四八。先说电缆桥架与托盘中 不能超过百分之四十。接着又补充,在槽合辐射时,除不能超过百分之四十的总结面积之外呢,电缆根数不宜超过三十根,对根数做了一个限制。 接着又补充控制于信号线路作为非载流导体呢,总结面积不应超过槽合内结面积的百分之五十。 也就是说他对槽合电力电缆做了一个补充的要求,就是不宜超过三十根。现在我们看一下电力工程电缆设计标准,这里面没有对具体的层数和洁面的容积做具体的要求,但是他对于不同层数对应电缆载流量的矫正给出了要求。具体工况呢是, 如果是无间距配置多层并列电缆载流量要进行矫正啊,并且备注说明了水瓶状并列电缆根数不少于七根的时候。之后我们再看一下安装电缆线路施工及验收标准,这里面呢 对于层数做了一些具体的限制。首先是控制电缆在普通的支架上要求不宜超过两层,桥架呢,不宜超过三层。 交流三星电力电缆呢?普通的支吊架呢,不宜超过一层,桥架辐射呢,不宜超过两层啊。以上不管是设计还是施工验收规范呢, 多个文件通过对于层数数量或者是洁面的这个容积率分别做了要求,核心的目的呢,都是为了减少电缆多层导致的 呃涡流增加,确保散热呢,有个良好的条件,最终达到我们书店线路的安全目的。好乐分享攻击步,我是海舟,视频制作不易,感谢点赞和关注!

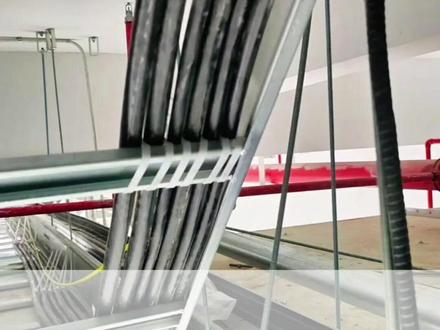

电缆六大常用辐射方式,电缆辐射可不是随便埋做工程,选对电缆辐射方式,安全又省成本。一共有六种方式,一直埋辐射成本最低,挖沟直接填埋,适合户外短途,无重在区域。 二、穿管辐射, pvc 钢管防护,抗压防破坏,墙体地面安装都能用。三、电缆沟辐射器专用,沟道散热好,检修方便。小区厂区超常用。 四、排管辐射,多管并排辐射,适配城市主干道,不占地面空间。五、桥架辐射,室内机房厂房首选,布线规整,后期维护超便捷。六、电缆隧道辐射,大型高压工程专用空间足,可容纳多条电缆, 不同场景选对方式,安全又合规。现在大家知道了吧,关注三湘电缆,了解更多电力知识!

电缆辐射电缆交流耐压实验完成之前为什么不准填埋?只要电缆没有填埋,或者在桥架里面就可以用眼前的这套设备 在几分钟之内查找到故障点,其他的设备都是多余的。为了方便大家使用,我把接线图稍后放在评论区,我们在 a 项上面 打了一个钉子,然后拔出来的,然后在上面还泼了一点水,这就知道了一个电脑故障点。我们现场进行电脑故障查找,一定要断电验电挂接地。在试验前后都要对电缆和电容器拿接地线进行放电 来看接线,这是公平蓝牙试验装置的控制箱,接地端可靠接大地,控制箱的输出接到试验变压器的输入, 控制箱的仪表接到试验变压器的仪表,试验变压器的高压尾和外壳可靠接大地,将试验变压器的高压输出上面接一个龟堆,这个龟堆方向向下, 然后将归堆的上端接到电容器的一端,同时这一端连上一个球系,这个球系的另一端连到背侧的一项上面, 将电容器的另一端还有电缆的其他两项,屏蔽层和凯 都短接在一起。接大地,将电缆的另外一头全部栓空,并将放电棒的主放位置接好接地线, 这个球系的间距越大,放电电压越高,比方说我们现在调的距离大约在一毫米左右,放电电压大概五六千伏。 连好线后,我们可以关掉过流保护,插上电源,合上电源开关,按启动升压, 我可以听到放电声音非常的响亮,如果在现场,我们可以根据声音很快查找到故障点, 查找到故障点过后,我们降压到零按停止,分开电源,拔掉电源插头, 拿放电棒进行放电,先主放后直放,我们一般将接地线夹到主放位置 挂的电容器上面,挂两三分钟以后,然后再进行直放, 我们主放两三分钟以后, 将接地线接到直放位置, 接触两秒以上,放电完成,试验完成,感谢大家的观看。


电缆辐射弯曲半径留不对,全程折坏,寿命减半,那都是常事。记好国标要求,首先,无铠装低压电缆不小于电缆外径的十五倍。然后呢?有铠装的低压电缆,高压电缆 不小于外径的二十倍,电缆辐射弯曲半径,低压高压铠装电缆要求全明确,施工不折弯电缆,如果需要精准的弯曲半径,可以打在评论区,我一一的给你回复。

电缆铺设时为何要蛇形走线,而非直接拉成直线?首先,电缆通电会发热、膨胀、断电、降温、收缩,直线铺设无缓冲余地,热胀冷缩产生的硬利益损坏电缆结构,就像夏季高温下的路面桥段。 其次,蛇形弯曲如同弹簧,能有效分散地面震动,抑制变动带来的拉力,直线铺设的电缆缺少缓冲受力后更容易断裂。 再者,蛇形铺设会预留长度余量,为后续检修更换提供电力,若一开始直接崩直,后期调整电缆会十分困难。最后,强行拉直电缆会让绝缘层长期承受内部硬力,加速老化、开裂,进而引发漏电等电气安全隐患, 这便是电缆要采用蛇形铺设的关键原因。关注三乡电缆,了解更多电力知识!

为啥电缆铺设非得弯成蛇形,不直接拉直线?今天一次性讲透,电缆通电会发热膨胀,断电降温又收缩,一胀一缩全是硬币。要是直线绷紧没缓冲,就跟夏天路面鼓包一样,热胀冷缩能把电缆结构直接扯坏。再遇上地面震动、 地磁变动,蛇形弯就像弹簧,能分散拉力、缓冲受力。直线电缆没柔韧性,一受力就容易断,风险高太多。而且蛇形铺法留了长度余量,后期检修更换电缆都方便。要是一开始 绷直拉紧,后续想挪线换线,根本没法操作。更关键的是,强行拉直电缆会让绝缘层层级变,硬力加速老化开裂,最后引发漏电短路,安全隐患直接拉满!这下懂了吧!记得点赞关注哦!

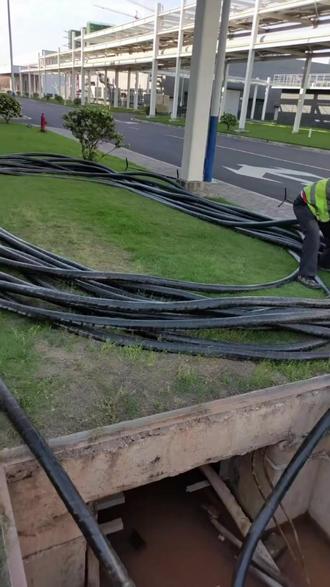

刚入行做电缆施工的新手注意了,别以为辐射电缆就是简单拉个线,前期准备没做对,轻则返工扣工资,重则出安全事故担责任。今天保姆级教程一步一步教你做对! 首先,施工前先把战场扫干净,先确认好电缆的辐射路径,哪里穿管,哪里走桥架,哪里转弯, 全部复合好施工用的机具,现场的安全防护、施工人员全部到位,不打无准备的仗。然后也是最关键的一步验货。先看电缆的型号、规格、电压等级,是不是和图纸要求的一模一样, 别把低压线当成高压线用,出了问题就是大事。再看电缆的外观,有没有破损、开裂、压扁的情况,有问题直接退别将就。最后把资料和数量核对死 电缆的总米数、盘数对不对,出场合格证、检验报告这些质量文件全不全,能不能和实物对像?这些不仅是施工的依据,更是你后续验收结款的保命符。关于电缆施工,你还有啥搞不明白的评论区问我,我一一解答,记得点赞关注哦!

这边要拉电了,从这个位置到那脚上挂一个滑轮,从这个滑轮上上这个屋顶,挂个爬墙的,从这屋顶到这个航架这个位置, 从这个位置直接转,再转到这头吊车,这也是三百多米,咱们现在开始。
