蔡司三坐标结构元素怎么计算角度差

哈喽，有有粉丝问我说这个角度该怎么设？然后怎么选？然后我讲一下啊，在这里上面这一部分是 rds 侧座，然后下面这一部分这个叫做传感器， 那传感器的话我们他们是他是逆时针旋转的，逆时针旋转也就是往这边往这边过来九十度， 九十度他是没有一百八十度的，这个能理解啊？然后他这个 rds 测速的话，他是顺时针，也就是往那边转，他是九十度，然后后面一百八十度，然后两百，呃，两百七十度，他就没有三百六十度吗？ 说传感器它是逆时针转，然后传感器它是 b 角度， apc 的 b 角度，然后这 rbs 的它是 a 角度， 这样的话可能会有点晕，但是呢，我们看到这样，如果比如说我要测这个面，对吧？那你首先想到他是不是必须要九十度，九十度来测， 是不是？那我们先你先不考虑 a 角度，这样比较好记，那我们先考虑 b 角度，那么我们就先把 b 装成九十度，就先把这个 b 给他改成九十度， 没拍到的啊，没关系，这个九十度他就已经出来了吗？对不对？那我先确定了这个九十度了以后呢，我再来转这个，这个是我们的四号针的方向，那四号针的方向的话他一角就出来了， 你说四号的？对啊，我们要测四号，这个四号这个方向，那他这边是不是要转转？转一下就可以了？转一个九十度往顺时针转， 对不对？那现现在四号针的话就是 a 九十， b 九十，那如果，如果我要测这个方向，我要测这个方向，对吧？那他是不是要再再转个九十度， 嗯，这时候是不是一百八十度？那你只要改改那个 a 角度就可以了，那 b 角度就不用去动他，是吧？然后改到一百八十度， 那这个，这个的话就是，呃，五号针的位置，所以这个方法应该这样，你就不晕了。所以你不用说刻意想着说又 a 又 b， 你先把一个角度确认了，然后先转，先去转 b 角度，然后最后再去转 a 角度，懂了吗？好的，就这样。

我们来学一下用菜丝如何测量元素的几径和几角。首先我们可以点到尺寸基本这边找到我们的即半径和几角。首首先我们先看即半径， 点开结伴镜，然后选择要评价结伴镜的元素，将将他带入，那么在名义值这边就会显示他当前元素到坐标之间那个结伴镜距离是一百七十四点二幺三九 及角度尺寸基本。接着及角双击点开，将我们要评价及角的元素带入， 接着名义值这边就会显示他当前元素和坐标之间产生的一个角度，也叫做几角，是二十七点五二幺幺，然后我们点确定就好了。

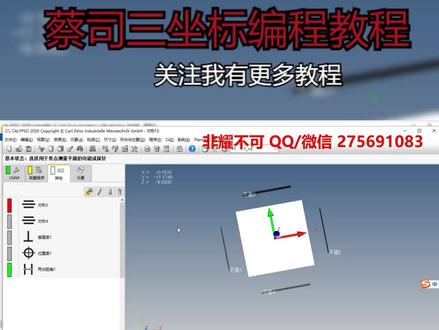

大家好，今天呢我们来继续讲一下蔡思三坐标编程，今天呢给大家分享一个案例，这个案例呢是一个学员来问，他说他在评价对称怒的时候 发现他的纸呢，平台有点多，而他的距离又是好的，他是指两个平面之间的距离是好的。呃，趁这个机会呢，给大家讲一下啊， 对称度评价的时候呢，他是评价啊中心两个面的对称中心，而不是评价面的距离，就相当于 基准，基准是中间的孔对称，两个面会对称，对称出来一条一个平面，而这个平面与中心的距离与中心的距离啊，这样的话， 这个值才是，呃，对称度，这个偏差值才是实际偏差多少？他这个呢， x 方向偏差了，是零点一六， 零点一六五一六五四啊，而他的对称度呢是零点三四， 是两倍的关系，因为对称度是按两倍的关系去计算的。再看它的偏差方向 是负 x 方向，负 x 方向， x 坐标负 x 方向，这个呢，平面就往这边，在这偏了零点一六， 一点一六，调整的时候呢，只需要往这个方向偏插过来就可以了，这是这个 x 方向的对称度。 还有他是两倍的计算关系，因为他的公差贷呢，是一个 双向功能带，他和位坐和轮廓度呢，都是类似的，他是有一个两倍的关系。他的坐标值呢，写的是 实测值，是零点一六五四，为什么乘以二，并不是我们的三四，而三三多三三点几呢？是因为我们看到的这个坐标值， 这个坐标值不是他评价时的这个坐标值，他评价的坐标值呢是，呃，最差点， 最远点那一个点，他这边呢有四个点，大概的位置他是对称了，对称出来 两个点，两个面点，同时还有面的角度等等，如面面的大小，面的角度都会有影响，所以说你 不能只看坐标值，他是评价的最差点哦，这就是对称度，还有调整方向都已经。呃，怎么调整？方向是什么？今天呢都给大家稍微讲一下， 如果想知道他的偏差面，我们前面讲过一个距离，你可以在距离里呢去看他到底是哪一个方向，偏差最多可以用可以选择这边去调整， 去查看他到底是哪一个面的方向是什么，前面的距离呢，跟距离评价的时候给大家讲过。好，今天呢就给大家分享到这里，谢谢大家。

cast 它有个自带的模型，它的这个路记在这里，需要的话截图一下，然后我们打开这个自带的一个数目， 我们今天讲一下它的一个构造元素，我们先选两个圆， 我们现在想建一个三 d 直线，那么这时候这个用的是什么呢？我们应该是要我们要选两个圆 的圆中心，那我们就应该调用可以选择一个或者呃多个元素，我们现在选择 是两个，那么我们利用这个背侧的背选的这个元素的几何中心点进行礼盒计算，也就是我们调用的话是选的是他的一个中心点，圆的话是中心点，那么圆柱的话是一个轴线 面的话是一个相交点，然后确定那这个就是我们的一个调用，那调用元素点，调用元素点，这个是什么呢？我们构造，首先我们先构造一个圆柱， 要用元素点，那么我们也可以选择一个或者多个其他元素，而利用被选的元素的实际的测量 两点，也就是他的一个表面的实际的点进行一个离合。然后我们在选选的时候这边有个重新计算迷意几何，几何元素这边我们要给他打一个勾，然后确定 那这一个圆柱我们就做好了。那我们如果是我们再选一个圆柱， 然后我们要这个圆柱里面把它变成圆，那也是调用元素点，元素圆 要用元素点，那这个圆柱的话，呃，我们可以右键打开，然后他会有两层圆柱， 那你要选哪一个你就选哪一个，然后确定那这个的话是调用元素点，那么还有一个常用的是调用单个元素，我们可以新建一个，新建个元， 然后调用元素，调用单个元素， 那选择一个同类元素，或者选择这一这一个元素， 然后我们把这备选的这个元素的实际值呢？他会作为一个，作为一个呃，我们新建的元素的这个民意值，那同时该元素就变成一个理论元素。 大家对这个这三个还有什么补充的，大家可以在评论区进行讨论，谢谢。

讲一下这种产品，如果说我们要测一个平面的平面度啊，我们应该如何去拆点？那首先我们平面已经选择出来了，我们在上面要补充点，这样要要去计算他的一个平面度，那我们的一个点数啊，不能少。 我们踩点的时候啊，尽量把这个面的一个大的范围给他踩全，然后要避免中间这个点和点直接移动，直接移动的时候产生的这种球或者圆锥圆柱啊，他因为他会发生碰撞的，我们把这个点给他踩全以后 啊，要注意的是啊，避免碰撞起码就是要在五个点以上吧，起码要在五个点以上，然后尽量把它给踩全就好了， 特别是这种边边角角的啊，很容易变形，要给他放点数多一点，然后范围大一点就好了，这样的话计算出来的数值会比较精确。

嗨，我今天讲一下如何用蔡司的三坐标来简单的测一个圆。呃，首先我们测一个面，测他的一个基准面，手动的打三个点， 现在面出来了，我们点一下确定，然后接下来我们测中间的这个圆，也是打三个点就可以了， 这个面这圆出来了，确定，然后我们接下来就是新建一个坐标，确定， 然后把面放进去，转这方向。 oks， y 圆点， y 也是圆点，然后这个话是这个面，我确定。 第三步我们就是来测他的，设置他的一个安全平面，点开这个页面。好了， 我们在弓箭的对右上方不要太远了，再过来一点点，就是右上方一点点，再下来一点点，好，行，就这好，然后用这个，等会用这个这个按键上面点三下， 等一下，然后他的，然后现在就变成这样了，然后我们再移到他的左下方， 好，然后再点三下。 ok， 那么这个现在就由一个安全范围给他给包裹住了。好，确定。 好，接下来我们就是设置我们这个圆的策略，我们要确认一下这是内圆还是外圆，如果是内圆的话，那么这个里面这个这一圈是粗的，现在就是内圆，如果是外圆，我们再点一下，那他的这个就是外圆，外圆是外面粗，然后 我们把这几个测量点给他删了， 零到三百六 八个点，当点就可以确定， 然后接，然后我们让它自动跑一次直行速度，先关闭直行，然后确定。 ok， 好，开速度。

最近呢，有朋友来问到了一个叫嗯，他要显示角度公差，他想用度飞秒来表示，就是我不想用，嗯，正常的度数， 比如说我们现在的投影角是十度，这个呢偏差是十度，我不想用十度，我想用多少度多少分，或者用弧度来表示。这个单位怎么修改呢？今天我们就讲一下。 第一呢，我们在啊资源下面一个元素设置编辑里面有一个，这里啊单位没有交 角度，单位这边呢就可以选择度度分秒，弧度，我们先选择度分秒，然后确定， 现在我们来看一下，我这个就变成了湿度多少分多少秒的一个迷意值 啊，实际值呢也在也跟着变化，十度三分三十一秒。然后呢就是看元素里面，元素里面所有的角度，投影角，其实角全变成了度分秒， 包括原著的 度分秒，当然也可以切换到弧度。我们除了在资源下面，我们还有另一个地方，就是程序元素编辑里，同样我们正常用到的安全五项呢，就是这边我们现在用到的是这边角度 弧度确定，现在我们来看一下夹角呢，就变成了这个二年级， 然后我们来看一下里面的值 也产生了一个变化，看一下 他又变成了一个零点一七，零点一七，平面弧度不是角度了，是弧度了零点一七，我们来把它切换为这，看一下平面七，我们再把它切换回来，切换到 啊，切换到度默认值就是度啊，切换到默认，你看一下 就变成了湿度，刚才那是零点一七，就是度， 我们看啊就是切换度，还有度分秒，还有弧度的一个显示方法，今天呢嗯就讲到这里，谢谢大家。今天呢我们 来看一下菜丝的探针裤是怎么安装的，我这个呢是一个仿菜丝的一个探针裤，它的安装方法呢非常简单， 两个螺丝，两个螺帽， 这个呢就是怎么安装呢？螺丝穿过 孔，先把螺帽呢锁上，然后这有个平着 放进，放进行餐内，然后旋转锁死， 先手动预警一下，然后把它看呢就已经完成。有一个注意的地方就是锁死的时候呢要这个卡槽 都要靠下，或者是都靠上，靠一个方向，不要一个斜一个正，这样呢，探针库呢是斜的，这样呢就把它锁死， 然后这就是一个正常的叉叉 t 探头的一个探针库，怎么使用呢？就是在 探针吸盘从这边安装，这是一个呃探针库位架加一个库位。

如果是碰到一个产品，他有个鞋面，那这个鞋面我们并不知道他用几号针去测比较合适，那这时候我们该怎么办呢？我们选这个将碳针旋转到新的位置， 这边有一个旋转轴到 click 手中所选的元素，我们选点这个，然后选择我们需要需要测的这个元素，然后再点这个角度，那么这个角度就出来了， a 零 b 负三十。

前面我们有说，就是说如果，如果点 cnc 校准的话，那么是我们的侧针里面有几个它是全部自动消一遍，如果在中途 有一个针没有笑，或者是出现了状况的话，那么这几十个针可能就白笑了。那么如何要选，如何选择性的我们只笑那么几个针呢？那么我们就建一个城市人，其他汗蒸孝顺 双击，那你要选择你当前需要测的头，当前的测证在这里，然后我们要笑的话要笑添加 添加，确定运行的时候，这边因为我们没有 元素吗？所以我们要选择这个特性列表，然后速度给他，给他慢一点，然后这个位置要仅使用中间点，然后开始开始运行，那么这样的话他就是真会自动自动跑。

接下来介绍的内容是夹角。首先我们在工具栏中的尺寸评价对话框中点击夹角， 打开角度评价对话框。夹角功能用于计算两个特征的夹角或者一个特征与某个坐标轴之间的夹角。我们需要注意两点，第一， 确定测量角类型是二维夹角还是三维夹角。注意，二维夹角是先把两个特征投影到当前工作平面上，然后再计算他们的夹角。 三维夹角是用来计算两个特征在三维空间的夹角，若只选一个特征，那么夹角就是此特征与 平面之间的夹角。第二关系，用来确定特征和特征的夹角还是特征和某一个坐标轴的夹角。 那么我们看一个例子，我们要得到圆柱与平面所乘的夹角。首先我们在特征列表里选择柱体一、平面一 角类型、三维关系，按特征点击创建关闭角度评价对话框。 在编辑窗口中看到的就是我们评价的柱体一与平面一的角度信息， 我们打开报告窗口 看一下，关于我们助体与平面机的角度信息也在报告里显示出来了。 还有一个问题需要我们注意，打开角度评价对话框。这个问题我们用一个例子来说明， 在评价直线二与直线三夹角的时候，需要输出的理想角度是四十五度， 有时因为直线使量方向不同，选择直线的顺序不同，那么他说 突出的角度可能就不是我们想要的理想角度，而是他的补脚。 我们点击创建关闭，我们看一下这个时候他输出的角度是一百三十五度， 那么我们怎样避免这样的评价给我们在查看报告时带来的不便呢？ 再看一下夹角，选择直线二到直线三， 这个时候我们在理论值的地方啊，输入角度的理论值四十五度 角类型二维，按特征，点击创建，关闭角度评价对话框。 这个时候我们再看一下是不是他的角度啊，他的角度现在就显示成四十五度了， 就是说我们在评价角度的时候，最好输入特征的理论角度值。

好，那我们今天来讲一下菜丝的结果元素，那么就好比大圆减去小圆的半径，他们两个半径到半径之间的一个距离，我们可以找到 尺寸，其他找到结果元素，然后双击点开，在计算公式这里啊点击，然后右键公式，在每一组这里点击，然后选择原因，找到半径的英文 radi us， 双击它。接着我们再来到函数， 在计算与比较操作，点开找到减号双击，然后他会在输入框当中出现减号，再选择我们的原二，选择为半径，然后点击计算啊， 他这边就会计算出大圆减去小圆半径的一个数字，八点二四九九九，然后我们点确定，再点确定，那么他会在这里出现十几只啊，我们点确定就好了。
