吸收解吸正常停车仿真步骤

好，我们今天呢接着讲这个吸收吸收解析系统的冷态开车，那么在讲冷态开车之前呢，我们要知道一个正常操作的一个标准参数，只有知道了这个参数以后，我们才能够使得整个工况呢在一个正常参数下进行， 那么如果能够达到这个呃标准参数，这时候我们的什么生产过程就比较平稳，在比较平稳的操作条件之下呢，我们生产出来的产品以及质量呢，这个才能有保证啊，产品的产量以及质量才能有保证。那我们先来看一下， 前面已经讲过了，说什么呢？吸收一定是在高压低温下进行，而解析呢一般是要在什么？要在高温低压下进行，所以我们对于吸 收系统和解析系统这几个标准参数，我们要知道第一个标准参数对于什么？对于压力的要求 p i c 幺零三，这是一个什么呢？吸收塔顶压力，那么这时候他的压力呢，要求在一点二兆帕啊。第二个呢是 t i c 幺零三， ts 幺零三是什么呢？是吸收油啊，你看我们连到什么呢？ d 幺零幺， d 幺零幺是那个碳流油的这个储罐，吸收油要求他的控制温度在多少呢？五摄氏度， 这是我们对于吸收系统的两个比较重要的参数，一个是 ps 幺零三啊，我们吸收系统的啊，吸收系统的吸收塔的塔顶压力在多少呢？一点二兆帕啊，然后呢 s 幺零三是吸收油的温度控制在多少五摄氏度？再接着看解析系统，在解析系统里面我们要求什么？一个高温低压，所以这个压力呢，一定比解析塔的压力，比吸收塔的压力要要怎么样呢？要低， 这时候呢，我们控制 pic 幺零五的压力在零点五个兆帕啊，塔顶温度是多少呢？塔顶温度控制在五十一摄氏度，然后呢塔府温度，因为塔府我们是这个一幺零五来进行加热的 爬服温度，我们控制 ts 幺零七，他的温度在一百零二摄氏度，这个很显然他的温度呢，比前面我们控制吸收油的温度五摄氏度要高很多，而他的压力我们控制在多少呢？ 在零点五兆帕前面吸收系统，吸收系统的我们压力要求在一点二个兆帕啊，这是我们的什么一个标准的参数，那么除此之外呢，我们说在这 一般来说啊，这不温度，这不一温度和压力都有了，那么还有一个液位，液位一般来说是多少呢？因为一般来说我们要求所有的液位都在五十啊，五十是比较标准的， 那么如果说你太高了或者太低呢，可能会出现高报以及低报，高报呢是什么？七十以上业位达到七十以上会高报啊， 有什么高夜位报警，如果低于三十呢，会低报，低报就是低夜位报警啊，就是这样的。好，接着我们来看，实际 上冷泰开车呢，我们包括了一二三四五六七八个大步，这八个大步呢，实际从工艺流程图来看，我们基本上是自左往右，从吸收系统到解析系统 啊，就是一个原料器的一个走向的问题啊，一步一步的让原料器呢从吸收塔进来，然后呢沿着这个 啊，他的所要走的路线啊，就说呃， a 组分啊，要走的造走的路线，以及呢我们探视要走的路线进行的一个循环，这就是我们一个生产过程， 这个生产过程呢，就是把一个原料器的混合物，最后呢分离出我们需要的碳丝产品，其他不需要的啊，我可能从什么从第一个这个地方就走， 这是就是我们吸收解析系统，那么吸收解析的系统我们不说了吗？开车包括了这么多步，这么多步只是给大家一个提示，实际上在生产过程中呢，我们不是说啊， 是吗就按这个一步一步来，而是呢他提示我们在生产过程中吸收解析，一般呢都是按照这种的操作顺序来的，在刚开始大家不清楚的条件下呢，这个操作步骤给大家的是一个提示， 到了大家对于工艺比较熟的时候，那我就知道不用看这个操作步骤，我也知道按照一定的工艺条件，然后呢让原料器进来，进来以后呢按要求啊，按要求，比如说我的工艺参数达到什么程度，然后呢把它工艺器啊这个原料 器里面的进行分离，得到我所需要的产品，过程就是一个什么，就是一个开车过程，那么开车到最后是什么呢？我所有的参数达到了一种稳定，进入什么？进入一个正常运行状态， 那么这这个正常运行的状态就是我们梦寐以求的啊，正常操作的这个状态，在开车以及停车的过程中，我们生产出来的产品并不一定是合格的，他可能的质量不好，也有可能的产量很低， 只有呢进入了什么正常运行阶段才能？我们是一个什么产品质量高，产量好的一个保障啊，所以呢，开车要开到最后平稳，平稳以后，那么这是一个什么？这是一个正常操作的一个开头啊。哦， 那我们经历了这么个，首先用进桶系统进行冲压，冲压完了以后呢，对于吸收塔进行操作，那么吸收塔进行操作的时候呢，无非是什么？先把油，因为所有的东西你肯定是先准备好以后 啊，准备好以后才能进行生产，那么这个准备的过程包括了冲压，包括了吸收塔进吸收油啊，包括了解析塔进吸收油包括什么？碳流油循环 好，那么这个过程还有什么呢？还有就是像第幺零三进物料啊，物料， 还有呢就是在废气投用以及回流进率，实际上一二三四五这几步呢，都是一个准备的过程。而什么呢？在废气投用以及回流进量 进肺进这个这个腹气这个过程呢才是一个分离的过程。真正进行分离前面一二三四步啊，一二三四步呢，都是准备，准备完以后呢？第五步的时候呢？开始怎么样开始准备啊，我们才要怎么样才要真正的进行分离了。 好，那我们看我们可以呢，按照这个啊，刚开始大家不熟的时候，我们可以按照这个工艺过程，在你的头脑里呢建立起一个理念，你最起码知道你要先干什么，后干什么， 然后呢对工艺熟了以后呢，我们就知道啊，在一个生产过程中，你一定是所有啊，所有都已经准备好了，万事俱备，准备好了，从安全方面，从物料方面，从整个生产方面准备好以后， 我才能够进行生产哦，所以呢，我们可以按照他的这个提示来进行操作，在这个提示过程中，我们看这是绿灯，这是红灯啊，咱们在大马路上也知道 红灯是停，绿灯是行，所以呢，在什么在你遇到绿灯的时候，你这个步骤可以做，遇到红灯的时候呢，你就做不了了，你得等这个灯变了，变成绿以后你再进行操作。那么咱们再看这个， 这个呢，像这个书的角翻起一样的，这个书角一样，这是什么意思呢？这是一个质量平分的过程，也就说第一道题第一步你做了，做了以后呢，他系统压力开始上升，上升以后，这个过程他是来评判你是否稳定，是否升，压到了一点零的一个 这个过程相当于说你不用做他是什么，他是第一步的后续的一个影响。你做完第一步他就是在冲压，冲压后冲到什么程度呢？冲到一点零。好，这个系统的 根据你靠近一点零的程度，越靠近一点零，你这个分越高啊，越偏离一点零的，你这个分是越低的，所以我们整个过程都是这样的， 越靠近标准参数，你的成绩越高，偏离他幅度越大，你的成绩会越低啊。所以呢，在这注意，红灯行，红灯停，绿灯行，遇着树叶呢，我们等一等啊，等他达到了一个什么标准以后再往后坐。 我们看这这么多步里面只有第一步他是什么？他是绿的，其他都是什么？橘色的说明做不了，看 啊，打开以后呢，全是红灯，这是什么意思呢？就说我只有第一步做完啊，做完以后呢，当这几步全部做完，从 s 零到 s 五一共六步做完以后，达到了我下一步生产的一个要求以后，我这个才开始可以做。 那么在这呢又看到一个符号是什么呢？这个上下箭头，上下箭头呢，一般都是什么？都是限制你的做题的顺序的，也就是说你可以看到顺序是什么呢？我们前面就讲过，对对于离心泵的开启 和关闭，一般呢开启的时候一定要先前阀，然后启动泵，然后再后阀，这样呢，他是看不到你现场如何操作的，看不到你操作，但是我得规范你的行为，因为你的行为一旦是错的 啊，没有人看见，没有人纠正的话，那可能啊，你说几年如一日的这么错误的操作，对于设备的影响是非常大的，所以在这呢他是为了规范的行为。就是说呢，我们在启动泵的时候可以看到 啊，你液位升到五十以上以后，把这个阀门关了，好杯酒阀关了以后我才能够启动泵 啊，这几个限制条件，实际上对泵的操作，你必须是先开前阀，再启动泵，再开后阀，如果错一步，那么这几步的分都不会得啊，都会打叉，而且这个叉是不可逆的， 不像呢说有人说啊，我亡羊补牢啊，亡羊补牢在这不顶用啊，要怎么样？要一步做对啊，一步做对，如果说是做错，一旦打叉，他不会说你因为 给你啊，重新启动，这样启动的顺序对了，他就把这个分给你，是不会的，所以在这要注意啊，注意好，基本上呢，就是这么几点啊，这么几点需要注意的， 那么知道以后呢，由于大家一开始对于工艺呢不是很熟，所以呢我们就按照他的操作条件来做， 那么当你熟悉的时候，你会发现，我们不用根据他的操作条件，直接根据你对于工艺的理解，自左往右的去做，根据工艺流程图来做，我们把每一个设备利用起来啊，那就可以了， 所以呢，这时候训练我们对一个公益的熟悉的程度。好，那我们现在呢，在不熟悉的条件下呢，我们可以先做一下啊，按照他这个步骤做一下，也就是说呢，他来帮助你熟悉公益的。 好。第一个呢是打开氮气冲压阀， vr 给系统呢，要冲压好氮气的，这个冲压阀给谁？冲压的？给吸收系统，所以你在这看的时候，看他的描述的时候也要看清楚， 不要光看什么开 vr 阀啊，要冲压一定看清楚，实际上他告诉你了， vr 的这个阀门是管谁的？首先是管氮气的， 其次呢是给哪个系统呢？给吸收系统，所以你这个一看完这句话，你应该判断出来，这是在吸收系统的现场图里面来找这个威尔法， 而且刚一开始啊，刚一开始咱们一般氮气啊有两个作用，一个是什么呢？一个是冲压使压力升高，第二个我们还有一个吹扫作用， 他一定这个管线在什么地方呢？肯定是自左往右走的，连接在你的吸收塔的上面啊，直接过来，所以我们在这找。 首先呢，我们说在现场图里面，你看一下就能找到啊，他就无非两个作用，首先把里面的可燃气体给他吹掉的，还有呢，使他压力达到一种一定程度，因为吸收系统，我们前面讲了，在吸收系统里面呢，希望他的操作条件是什么？是高压低温的， 那么你压力达到以后是有利于我们的吸收操作的，所以我要准备好若干个条件， 从什么，从安全上，从生产上都要做好准备。那么在这呢，作为安全方面，我把不凝器把一些不凝器还有一些可燃性气体吹走了，吹走了 啊，保证了安全。从另外一方面呢，我们在生产过程中，本来就希望 t 幺零幺这个塔的塔压要大一些，而直接进来的原料器呢， 达不到我所需要的这个塔压，那怎么办呢？我利用氮气来使整个塔的压力先上升啊，做一个生产的准备哦，氮气 进去在吸收系统来进行冲压的时候，要求他的压力达到多少呢？达到一，达到一了以后，我们把威尔法关了 哦，现场图啊，因为呢，这个我这个画面开的时间比较长了，所以呢，我点一下重做当前任务，把所有的这个都重置一下啊，点一下这个，我们看这个工艺有这么几个，重做当前任务就是我 所有的数据清零，重选任务是我们进行什么开车和停车之间切换的一个途径啊，一个按钮， 然后呢进度重演是我们储存了以后可用这三个啊，这两个基本上用的比较少，主要是什么系统冻结， 就说你现在暂时有个什么事，但是呢，我们一走的话，阀门开着，肯定气体还在往里进，会使得所有参数发生变化，那这种条件下，等我们来了以后呢？可能因为不可控啊，我们没有控制他， 会导致呢所有的数据都会偏离他的标准数据，这时候怎么样？我系统冻结一下，让他参数不再发生变化啊，不再发生变化以后我一会来了，我在系统解冻， 好，我可以在刚才走之前的这个数据之下呢进行操作，这是我们的这个系统解冻啊，有这么几个什么有这么几个作用，那么在这呢还有一个什么呢？就是这个 啊，还有一个这个作用，我们刚看了有一个什么，有一个操作质量评分系统，在操作质量评分系统，我们能够看到所有的我们需要完成的步骤， 那么完成的步骤之后，在这了以后呢，我们再看有个扣分步骤，扣分步骤的时候我们来看一下，需要看一下，也就是说你得知道 我们哪一些操作是错误的，那我们在做题的过程中，或者说我们以后在生产过程中，我要避免出现这样的这个错误。第一个就是幺零幺和幺零二 运行错误啊，运行方式错误，损坏泵，这个主要指的什么呢？就是我的前后阀门开的顺序错误啊，启动的时候没有掀开前阀就启动泵了，那么这时候会导致泵的错误，在这里面会怎么样？会扣分。 还有呢就是页位超高或者超低，你看这都是对 t 幺零幺、 d 幺零幺、 d 幺零二以及 d 幺零三啊，还有呢 t 幺零幺、 td 幺零二， 这个 t 幺零二的这个，呃要求，那么前面这几个呢？是什么？对于夜位的要求，也就是谁呢？对于 i i 的要求，夜位，夜位，我刚刚说了，既不能高也不能低，标准值是多少呢？是五十啊，五十我们说比较中用， 太高以后呢，会产生高报，七十以上高报，三十以下低报，既不能高报，就是严重超高，也不能 过低，过低了以后会出现什么问题呢？可能在吸收塔里面的问题不是太大，我只能说不是太大，不说没有影响。为什么？吸收塔一般都是填料塔， 如果你因为太高的话，整个我们也会淹塔，淹塔以后不利于我的器叶像的接触。那么回过来再看一下这个解析塔，解析塔呢，这是什么？这是一个在废气啊， 那么说明这是要加热的，如果你液位过低，加上载废器给的温度又过高，可能导致我塔内部什么干烧，一旦一干烧，马上整个塔的 压力会上升，温度会上升，那么就会发生什么爆炸的危险啊，所以呢，这高爆低爆都是不允许的好。除此之外，夜位之外，我们对于压力的要求啊，就是 t 幺零幺， t 幺零二以及 d 幺零二压力都有要求， 你这个要求如果不符合的话，我们看到首先第一个吸收系统，如果是压力高啊，压力高呢，说了还好，为什么呢？我们是要在高压低温的条件下进行操作，但是压力太高可能会导致我这个 t 幺零幺这个塔 哦，承受不了这么高的压力而发生爆炸的危险，这是一个。第二，如果他的塔压太低，塔压太低呢？而吸收塔啊，我们现在还是先说 杰西塔，杰西塔的塔压这个吸收塔啊，吸收塔的塔压如果太低的话，本来他是应该是一个高压低温的操作，现在你压力比较低，是不利于吸收发生的，不利于吸收发生以后呢，他可能吸收怎么样？不完全 吸收不完全以后上来的气体里面就还带有我的原料，我的原料就浪费了啊，浪费了。还有呢，就是从下面走的本来应该全部富含的是碳丝， 结果呢，因为分离你的吸收不完全，分离效果不好，可能还有很多杂质器也随着过来了，那就达不到我的生产要求了，所以呢，这个塔压不能太高，也不能太低。接着再来看锦西塔，锦西塔我本来要求的是什么？是高温低压，你现在压力太 太高的话，那我们看，如果你的解析塔的压力比你吸收塔的压力还大，那么从 t 幺零幺、 d 幺零幺二过来的气体就根本进进不了解析塔，因为什么你解析塔的压力比前面塔还要高 啊？我这是硬往进闯，我是闯不进去来的。这样的话会导致什么？导致你解析塔起不到作用啊？起不到作用你根本进不来，也就没法分离我们的碳丝产品，我就说那我的碳丝就生产不出来。 还有呢，就是解析塔，我本来要求的是你说低压高温的，结果现在的压力很高很高，以后呢，进不来啊，这时候温度再高的话啊，高温高压对于我们的塔设备来说呢，也是一个非常大的， 在承受不了的情况下也会发生危险啊，这是我们说的啊，一定要注意什么呢？注意他的压力。还有就是这几个歇业法， 对于塔， t 幺零幺， t 幺零二和 d 幺零幺和 d 幺零三的这个泄泄阀，这些泄泄阀都在哪呢？都在现场涂上 现场图，在我们什么，在我们没有进行操作完的过程中，一旦雾打开了这些泄液阀啊，雾打开了这些泄液阀会出现什么呢？会出现 一导致我的这个是我的碳流油，碳流油的损失。第二呢就是说什么如果是塔内啊，如果是塔内的液体下来好怎么样呢？你这个 v 十八线也反而打开了，又不知道， 然后呢，这加热在废气不停的加热，可能就是干烧了，那么造成的影响呢？会是非常大啊，可能就会发生爆炸啊，这是我们在工艺上需要注意的一一个问题啊，一些问题。好， 那么这节课我们先讲到这，下节课呢，我们直接开始吸收解析系统冷态开车的操作。

来看一下新手解析的正常停车 v 十全开 v 七 k 七十， v 三全开 v 五全开 v 十八，切开，对，这个地方剪掉，要关掉，剪掉，不要忘记关了。解析这边除掉，关掉 p l c 幺零三，打速度设六十 f 二 c 幺零三，使用值设一百 幺零四，大手动手动直射直接切开就可以。一百 prc 幺零五， 这里就是零值，直接关掉 ps 幺零四，手动 ps 幺零五， 把手动手动折折一百。 这个地方有个参数就是 p r c 幺零三，这个值降到零点七附近，我们再进行下一步操作。 好 哦，这个 t r c 幺零七，我们打首读， 用 f s 幺零八手动关闭就可以了，然后把它的前后手法也关掉， 把上面的循环是一样打打勾， 这时候再等到这个 p r c 幺零三降到零点六左右， 好，可以打个提前令， vr 一零幺二， iphone c 幺零三， 现在开始讲野味， 哎呀，有点快了。 w 零三全开，开， 这个地方有有一个点啊，你必须 先是五十是五十，然后把步骤分拿到，然后再这里 把这个旁路开掉，把这个旁路开到最后，你看他的旁路，你就 v 三 v 四， vr 三， vr 四就可以关掉了，然后你确实也可以关了， 这里越位也变零了，直接关掉就可以了，然后上面也没有冷却亮，没有冷却的我不知道，直接 这个 t r c u 零三也可以关， 我们等到这个吸收塔，他的这个压力降到我们长氧， 好，然后我们把 pr 这个内存关掉， 他的前后手把关掉， 关 vr 六， boom 幺二五， iphone 四幺零六， 关幺五幺六， 开胃十九。 他这个地方呢，我们是一个步骤分啊，这个 v 是九呢，必须得，你看他的页位是零，但是我们也必须得开一下，开一下再把它关掉，就可以得到我们的步骤分了。 然后 r c 幺零四，这个手动，手动指示，手动指示看一下 十六十五十 这个穴位，这个穴位也是我们得为了得布鲁芬才开的这个 l c 幺零四，然后这个穴位到零的时候，我们可以把它关掉，得到我们的布鲁芬， 然后前后手法关掉就可以了， 看这里面 放空没有液，没有液位了，他里面这些塔没有液位了，然后直接把他这个关掉。 这个地方也有一个部分啊，就是你的这个这些塔，塔的塔顶的塔顶的这个防空，防空法先开五十，然后再全开， 等他就能成样。 好，这个插上之后我们把 ps 幺零四给关掉了。 好，我们现在这个 这个缓冲，这个缓冲挂，我们可以把卫视关掉了， 这样的话整个过程就结束了啊，一起看一看有没有遗漏的步骤啊？好像没有了啊，全部都走完了，该得的分步骤分都得到了，应该看一下得多少分。九十九点八四，满分就是一百分。

大家好，我是小欧教授，今天我们要试用的软件是吸收解析综合实验三 d 虚拟仿真软件，试用链接在下方，可自取。软件专注于填料塔的流体力学性能测地 及二氧化碳吸收解析船质过程的研究。该软件以真实填料吸收塔和解析塔装置为原型，完整再现了填料层压降与气速关系、测地液泛现象，观察二氧化碳吸收船质系数，以解析再生操作的全流程。 拦盖干塔以不同喷淋量下的压浆气速关系测定，帮助学生理解横持夜区、在夜区、夜饭区的特征，掌握夜饭气速的工程确定方法。 从二氧化碳钢瓶空气吸收、二氧化碳负液解析再生到溶液循环利用，完整再现工业上常见的物理吸收解析过程，强化对船质双模模型对数平均推动力法、 船质单元高度以系数计算的详细步骤，帮助学生掌握工程计算方法，无需接触高压汽油钢瓶化学设计及复杂玻璃仪器，零风险反复练习开车取样、低定停车等操作，避免真实实验中的化学品着伤、气瓶泄露等风险， 有效提升学生对填料塔结构、流体力学特性、船质速率理论及实验数据处理的综合理解与操作能力。试用链接在下方，推荐教授们试用一下。

啊，上节课呢，我们对于吸收解析的系统呢进行了一个介绍，那我们这节课呢，我们首先看一下他的这个控制方案啊，那么在这个系统里面，他有一个比较复杂的一个控制方案，主要就是串击回路的使用， 除了方案之外呢，我们还要看一下这个设备都有哪一些设备以及呢，我们在整个过程里面，他的操作规程还有流程以及呢可能会出现的一些问题啊，这我们都要讲到，包括他的公益参数啊，这个都要讲到。 好，那我们先来看一下他这里面有哪一些复杂的回路控制，那么在这里面呢，这个主要是一个串击回路的使用，在吸收塔，解析塔啊，这是吸收塔啊，幺零二是解析塔， 还有呢就是产品罐啊，产品罐之间都使用了什么呢？液位和流量的一个传奇控制，比如说这就是液位啊，液位流量的一个传奇控制，那么这个呢就是一个复杂的控制， 串极回路呢是什么意思呢？就是在简单调节系统的基础上，它发展起来的。在结构上串极回路调节系统呢有两个闭合回路，也就是我们所说的主副调节系的串联，主调节器的输出呢为副调节器的给定值。 呃，系统呢通过啊，通过调节这个负调节器，他的输出呢出出呢来操纵，操纵这个调节阀的动作，实现对于主参数的定制调节，所以呢在 这种的串机回路的调节系统中呢，主回路是定制调节系统，副回路呢就是一个随动系统啊，比如说了啊，像在这个 t 幺零幺里面，我们来看一下， 在新手塔 p 幺零幺里面，我们为了保证这个 l i 幺零幺，它的液位稳定，就有一个塔夫乙， 这个塔府叶位与塔府出料组成的一个串集汇路，就是这两个啊，叶位和出料组成的一个串集汇路。那么这时候呢，调节器的输出，同时呢液位调节器的输出，他的输出呢？就是流量调节器的给定制， 也就是说我流量调节器 fs 幺零四，它这个 sp 值啊， sp 值，我们在这来看一下，这是 spsp 是 什么呢？是设定值， pv 是什么？是显示值，那么他的设定值呢？由什么？由 lc 幺零幺这个输出的 op， op 是什么呢？ op 在这啊， lc 幺零幺由他的阀门开度来影响啊，阀门开度来影响来控制的。 那 ls 幺零幺他的一旦他的输出值，也就是他的阀门开度产生变化以后，那马上会使得我们 fsa 幺零四的这个 sp， 也就是我刚说的这个设定值产生相应的变化。 那我们在这说这之前呢，说到这了，我们就再把这个讲一下啊，嗯，在这个里面呢，我们要知道这个 man 是什么？是手动控制啊？手动控制，那我们点一下 man， 在这个上面点一下 会出现这个对话框，这个对话框是针对谁来的呢？是对于 fic 幺零四来的，我们要在这来看，能看出来我们到底是打开的哪个对话框，你不要打开了以后呢，分不清到底你开的是 ls 幺零幺呢？还是 fs 幺零四呢？从这就可以看出来 fs 幺零四的 fs 幺零四，那么这是一个什么呢？是手动控制啊，我们再把它放在这，手动控制，这是什么？这是自动控制，这个是头串接， 手动控制，跟谁对应？跟 op 对应，也就说我只有选择手动，这是手动的时候，我才能够打开这个阀门啊，这个阀门开度呢，我才能设设定出来啊，才能有反应。那么如果现在是什么呢？是自动控制，比如说， 嗯，点一下，出来对话框以后，我选择一个自动控制，我选中它，点一下，点一下以后呢，我们可以看到这儿就变成 a o t o 了。 a o t o 是什么？自动控制？ 自动控制的意思就是我希望计算机来给我去控制，那么主要就是什么呢？就是让他比较稳定，而且呢一般这个自动控制在系统整个运行系统你稳定以后他的才能起作用。 那么既然是自动控制，计算机来进行自动控制，你肯定要告诉计算机，你希望他给你控制到什么程度， 这时候呢要有一个设定值，就是 sp 值，我设定他，比如说这是个流量 fs 幺零四，那么流量的单位呢？是每小时多少吨？我现在呢？希望他给我 有多少呢？那每小时控制到七吨啊，或者是八吨，那我控制八吨的时候，我设定一设定八，那么好这就出来了，是什么呢？也就是说我希望自动控制计算机呢，给我让他的流量恒定在多少呢？每小时八八吨的这种状况， 那么这时候呢，这个 op 值就不由我控制了啊，我再想改变他，比如说我给个一百啊，回车确定一下，我想改变就改变不了了，这就不由我来控制了，只有在手动的状态下我能控制，在自动状态下我是控制不了的， 那么阀门的开度就根据什么呢？根据你设定的这个流量来打开或者关闭啊，那么也有可能就说想要维持八吨八吨每小时的时候啊，那么就说我阀门要开大， 自动的计算机就会控制使这个阀门开度大一点，那么当想维持这个八吨的时候，可能阀门开度要小一点的时候呢，自动这个计算机也会自动控制这个阀门的开度，往这一个小的趋势去 啊，这是我们的什么的？手动和自动，一定记住手动和 op 值是对应的，自动是和 sp 值对应的， sp 是什么呢？设定值，那 pv 是什么呢？是一个显示值，我们可以看到这 虽然我设定的这个 s p 十八吨每小时，但是由于这里面吸收系统里面液体是空的， l s 幺零幺这个液位是零， 所以我们可以看到计算机呢刚刚不停的在动这个阀门啊，就是不停的让他开大，开大的目的呢，就是让他的 流量能够达到八吨每小时，可是由于这个罐是空的，里面一点液体都没有，所以呢，虽然我的阀门给到了一百，可是实际上流量有没有呢？因为他没有东西，所以流量显示出来的啊，这是一个显示值， 实际值，实际上我的流量是多少是零没有的，虽然你把阀门开到一百了，但是显示出来的我显示只是零啊，你希望计算机呢，给你控制到八吨每小时，但是里面没有液体，所以计算机最 就算是把阀门开到最大，他也达不到八吨每小时啊，这就他这几者之间的关系，我们一定要记住，还有呢，我们就知道在这个控制呢， dcs 图以及现场图的控制，我们要找阀门， 怎么找呢？他一定是什么？就是啊，阀门啊，一般的阀门在哪个里面呢？在现场图去找，比如说了以微开头的啊，或者我们要启动泵的时候，这都到哪去找呢？都一定到现场图去找啊，现场图里面有 啊，以 v 开头的，那么我们当出现什么要调节哪一个阀门是控制阀，调节阀的时候，比如说 f 开头的 f i c 啊，以 p 开头的啊， f x c 是什么表示？就是流量， 以 p 开头的 psa 表示的是压力，以温度开头的 tsa 表示的是什么温度啊？还有呢，以 l 开头的 lsa， 这是什么？这是页位，以这些开头的都到哪去 控制呢？一定都在 dcs 图上去控制，去找啊，那这点还是要注意，所以呢，我们基本上在一张图、两张图、三张图、四张图之间进行切换，那么在这呢，我们还可以看到曲线图， 实际在实际生产过程中啊，实际生产过程中，我们大部分看的是这个曲线的比较图， 这个是一个液位和温度的趋势图啊，这个是一个什么呢？是压力和流量的趋势啊，是什么呢？流量和压力的，我们一般都是看这个图的，为什么要看这个图呢？你从 dcs 图上也好， 从现场涂也好，你看不到整个工艺的变化，整个生产过程的变化，那么在整个生产过程中，你对于系统他的 控制是稳定的还是不稳定的？我们主要通过什么这两张趋势图来看，如果是比较稳定的，差异不大的话，我们在这趋势图上应该看到是比较平缓的一些线， 实际在我们在生产当中，我们更愿意看到的也是这个比较平缓的线，那么还有一些呢就是什么，如果你这个线出现了波峰，出现了波谷，说明你的控制是不平稳的， 如果不平稳呢，最后呢会影响我的产品的产量以及质量，所以我们希望你看到的线呢，我们看到线都是一个什么比较平的啊，平稳的线，这也跟什么，跟我们在做题过程中这个得分是有关系的，你这个曲线越平稳啊，说明你控制 指标越稳定，那么越稳定的我们的得分就会越高啊，就会越高。你看在整个这里面啊，这个里面呢，我们分了一大步、二大步、三大步、四大步、五大步、六大步、 七大步啊，八大步，有这么大，这么多大步，那么这么多大步里面啊， 这是什么呢？这是每一大步里面还有若干个小步小步骤啊，实际上这个呢是我们一个整个的开车的一个过程， 在这过程呢我们熟悉了，或者我们对这工艺清楚了，我们就知道他一定是什么呢？一定是一个整个，我们怎么把吸收系统以及这个解析系统启动起来，让它里面的液体形成一个什么循环，就是原料器过来以后 我进行吸收，吸收完了以后呢，让分离出来其中的一种气体，让另外一种气体呢，随着我的吸收剂到解气塔啊，那么然后呢，在解气塔里面我再进行解析，再放出来，我吸收这个气体，然后再把我的 解析的这个，这个就是原来的这个吸收油，又给他打到吸收系统里，让他形成一个循环式的生产过程， 也就是原料液进来啊，我有原料液进来，然后呢我在这个部分啊，这个部分的塔顶我有产出， 然后在吸收塔里面啊，吸收塔里面我也有我的产出碳丝产品啊，那么达到这个目的，分离出比较这个纯的碳丝产品，这是我达到这 这我的生产目的，这我的产品，那么整个这个运行起来，这叫什么？我叫开车成功了啊，开车成功以后呢，就是一个维持各个工艺参数的一个什么正常运行的过程。 好，那么虽然包括了这么多步，我们还是先要什么？先要对他的设备啊进行一个认识，然后呢要对于什么，对于他的操作，我们要看一下他分哪一些， 最最还有呢，我们就说了在这个操作过程中可能会出现哪些故障，这些了解了，我们才叫做对这个工艺有一定的认识。好，我们先看一下 t 幺零幺洗手塔， d 幺零幺啊，碳溜油的罐啊， d 幺零二，这是一个气液分离罐啊，气液分离 还有什么呢？ e 幺零幺，这是什么？这是吸收塔塔顶的一个冷凝器啊，冷凝器，这是用的什么呢？用的是这个盐水啊，盐水冷却好。 e 幺零二，这是也是一个冷却器啊，他是什么呢？循环游的冷却器啊，循环游的冷却器，这个 p 幺零幺 a 杠 b， 这很显示一个泵泵在哪启动，一定要注意，泵的启动一定是在什么呢？在这个现场， 在现场涂的时候，由于这类泵啊，这泵都是什么？都是离心泵，所以我们在启动的过程中一定要注意，一定呢，启动离心泵的时候要先前阀再后阀啊，先前阀再后阀，也就说先前启动前阀，打开前阀， 然后启动泵再启动后。那么有些人说了，我的工艺流程图是自左往右看的，是不是这一条里面这个 vi 十就是前阀， vi 九是后阀呢？这个一定不能这样看，怎么来看？ 看的时候一定是看着根据物流的方向来判断啊，物料流向来判断，物料先流过的阀门我们叫前阀，后流过的阀门叫后阀，所以你不能按照这个工工位号来判断， 你看一看 vi 九啊，或者 vi 十，哪一个是前房，哪个是后房？是根据物流的方向来判断的啊，不根据这个号来判断 好，那么很显然，这个呢是什么？是一个什么泵呢？它是一个碳流油的供给泵，既然碳流油的供给泵，这又是碳流油，所以一定是从这流出来的吗？这， 那么从这流出来下来以后呢？先经过的是 vi 九，然后经过的 vi 是，所以说明 vi 九是前阀。那么就说我开启的过程中，应该先开 vi 九， 然后启动泵，然后再开 vs， 这才是一个正确的一个启动泵的方法啊。如果你启动错了这一步的分， 在做这个题的时候，这部分可能就给你扣掉了，但是在实际生产过程中，长期这么错误的操作泵，可能对于我的设备就造成了一种损伤啊，时间长了以后呢，本来这个能用十年，可能在你手里用五年就坏了啊，所以这个一定大家要注意 好，再来看这 t 幺零二， t 幺零二是什么呢？是解析塔啊，解析塔，这是我们的 主塔，主设备，然后呢除了 t 幺零二之外，我们还有 d 幺零三， d 幺零三是吸收塔的啊，塔顶的回流罐啊，吸收塔顶产品过来先冷却，然后进行回流，这是一个回流罐，所以它是吸收塔顶回流罐 啊，一幺零三在这，一幺零三是什么呢？频副油的换热器，频油和副油在这呢进行换热，换热完了以后达到我们要求的八十摄氏度，然后再进他啊，啊，这是换热器， 然后呢还有一幺零四啊，一幺零四在这，一幺幺零四是什么呢？是吸收塔顶的一个啊，这个解析塔顶，解析塔顶的一个冷凝器，一幺零五，明显这是一个红色的，所以明显还是供热的， 既然是供热的，他就是什么，你看从一过来，他说明他是一个什么，他是一个他死的在废气啊，他死在废气，好，还有 p 幺零二 a 杠 b， 那么 p 幺零二 a 杠并他就是一个回流，他这个啊，在这呢，我们说由于他这出现了一个三通， 出现三通以后呢，明显过来看到从蹦出来的东西，一股作为回流，一股再作为采出了，所以它是一个两个功能合一的。 什么功能呢？一个是回流的功能，一个是采出的功能，也就是说这既是塔顶的回流泵，而且呢还是塔顶采出这个塔顶产品的采出泵，同样的，对于这个来说啊，对于这个泵来说，我们也一定要看清楚哪一是它的潜法。 咱们说咱们就按一种，他既然是回流和彩出，回流走的哪路呢？我们过来走的是这路，而彩出走的哪一路呢？走的这路，那么说明都是从这出啊，从这呢上面出来以后呢，通过他，然后呢输送到下方， 从这边来的说明呢，我的物流的流向应该是从 d 幺零三来啊， d 幺零三，好，那么 d 幺零三过来以后，物流先经过的是 vi 二十五， 然后经过的是 vi 二十六，所以呢，可以判定 vi 二十五是前阀， vi 二十六是后阀。 因此呢，在这个过程中呢，我们要想启动这个泵，应该是先开 vi 二十五，然后启动泵曲，启动完泵以后再开 vi 二十六啊，这个一定要注意。 还有呢，我们看了这是什么，这是泵，那我们在 dcs 图上看一下，也有泵的标志 p 幺零二，那我们如果在 dcs 图上来启动这个泵，想开这个泵就开不了了，你看你鼠标放在这啊，鼠标放在这是不动的，是一个箭头，我无法改变这个 状态。所以呢，我们启动泵呢，一定不是在 dcs 图上，一定是在现场图，而且呢，一般来说，你一个泵啊，一个泵基本上都是在现场去按这个按钮的啊，不会在 dcs 图上，不会，我们在中控室来启动这个泵。好，那我们再看一下， 在这几个操作要注意，你看像 v i 二十五这个阀门，这是一个什么状态？这明显是一个关闭的状态，要打开的时候，我们看点一下， 打开就行了，那么现在呢，是关闭，不代表着说这个阀门处于关闭状态，他是什么处于打开状态呢？意思就是问你现在这个阀门是开着呢，你是否要关闭啊？是问你的是是否 好，你希望他关闭的时候你点一下他，现在呢，就是又问你了是否要打开的意思啊，这是阀门的启动， 那么棒呢，我们点一下啊，你看在现场图就和 pcs 图上不一样了，当你鼠标一移到他身上的时候，他就变成一个由箭头变成手了，所以我们用手的状态，鼠标左键点一下，出现这个 p 幺零二 a 的这个对话框，电源对话框 想打开的时候，我们只需要把 on 的这个键点亮就行了啊，变成绿的关的时候呢，是 off 键 啊，这就关了。那么也就是说呢，我们在启动泵的时候一定是在现场图，而不是 dcs， 那么 dcs 图的时候，我们要改变的什么呢？就是什么？就是先控制调控阀， psa， fsa 啊， lsa 以及 tsa 啊，改变的是这些东西，那么改变是这些东西打开在手动状态下输入，比如说你希望他多少呢？开到五十，好，输入五十啊，五十， 然后要么回车，要么点确定啊，键盘上等点回车也行，在这点确定也行啊，一定要确定一下，确认一下，那么这时候呢，阀门才会打开，打开以后我们看这个阀门就从什么，就从原来红的状态就变成绿的状态， 那么只有在绿的状态的时候，你才能确认你这个房门是开的，虽然这没有流量。为什么呢？我们后塔是没有东西过来啊，没有东西过来，从这个什么 d 幺零三没有东西过来，而且我的泵也关着呢， 没有东西过来，所以呢，虽然阀门开着，但是你看到他的流量是零的啊，这是我们要介绍的几个啊，那么下节课呢？咱们来讲一下开车操作如何按照步骤一步步的进行啊。这节课内容我们就讲到这里。

啊，那为什么我的 ls 幺零四也发生了一个变化呢？原因什么？你看我这个压这个液位在不停的上升，原因在哪呢？就是因为我辅温啊，塔辅温度不停的下降，下降以后呢，导致我这个吸收塔他的什么呢？他的整体温度不够， 爬幅温度不够以后，我的蒸发量不够，蒸发量不够以后呢？我的这个液位呢？就说啊，蒸发量不够，就是气化的东西很少，气化的东西很少，气化的东西不往上走，这样会导致我的液位上升。 呃，从压力下降，业位上升和温度下降这三个方面来判断，都是判断出来主因素是什么？是由于温度下降，那么由于温度下降了可能是什么？对于我的塔浮 啊爬幅怎么样呢？热量加不上来，加不上来，我们又看到实际上这个啊，这个呢，呃，它是随这个一，随这个温度走的，那么可能就是我的什么再飞起结构了啊，再飞起结构了， 结构以后呢，导致我的加热量上不来，本来应该一百零二，然后现在剩九十五。好，那我们来看一下，是不是这个 可以看一下啊，再废弃一杠幺零五严重结构，那我们来看是不是果真是一幺零五结构了啊？结构以后呢？我的蒸汽过不来，再废器过不来啊，热量上不来啊，没有热量因为结构了以后上不来，上不来以后呢？导致我塔浮温度的 下降，那么也就说呢，通过这个判断就是什么呢？当我的塔府温度 ts 幺零七的温度迅速下降的时候，那主要原因是因为什么？我的一幺零五这个再费期结了，够了啊，结了够层了，使得他的传热效果不好，传热量不够啊。那么这样的原因我们如何来进行处理呢？先看一下处理的方法， 那么基本上这个处理的方法是什么呢？啊？我们看第一步是什么？停腹气进料和碳丝的产品出料，第二步呢停碳六油进料，第三部分呢是吸收塔的系统卸油，第四就是什么 t， 幺零二降温，第五是 t 啊，停替幺零二回流，第六大步呢是替幺零二卸油，第七大步是替幺零二这个呃，泄压。最后一步呢就是吸收油罐储罐这个地啊， b 什么的，幺零幺要怎么样呢？要给他啊，排油。那么从这个可以发现这些步骤可以发现实际上这是一个什么呢？ 啊？这是一个停车的步骤啊，这完完全全是一个停车步骤，说明什么呢？说明当我在废气结构严重的时候，那我整个塔的温度上不去的时候，我基本上就没有办法对于吸收系统进行生产了 啊，就不能运行了。那么不能运行的唯一办法就是什么？就是我要对于这个吸收塔进行停车 啊，就整体我要停车，停车以后呢我要进行大修的啊，这样才行。嗯，这个修的方法呢，可能我把一幺零五这个再费器给他进行除垢处理，也有可能呢，我把一幺零五这个再费器就 换掉，那么这两种方法都是可以的，但是现在呢，我的塔温已经在下降了，怎么办呢？我只能是进行停车操作啊，停车操作好，我们重置一下，然后我们对于这个问题呢进行一个解决啊，先重重做当前任务啊，重做当前任务， 回复到第一步啊，回复到第一步以后，发现啊，在吸收系统里面基本上没有变化，跟我的标准参数没有变化，但是解析系统不一样， 解析系统呢，我们说业位不停的上个上升， ls 幺零四上升。 ps， 幺零四什么呀？下降啊，下降，我们刚看到他基本上降到零点四五了，还有我的 ts 幺零七，温度不停的下降，虽然我的给热量 没有发生变化，但是我的温度不停变化，说明我是一幺零五，这个什么再废气结构严重了，故事量提不上去了。那么这时候的操作就是什么呢？按停车来进行操作 哦，停车，我们看第一步就是什么停，附起进料，也就说呢，我把原料要停了，关的是什么呢？进料反而唯一，进料反而唯一，我们一定是在哪呢？是吸收系统的现场图，把唯一关掉啊，关掉，我要进行停车了， 好，关成零回车。那么关完以后呢，我们过来是什么呢？有没有印象大家是对于谁的操作？ ls 幺零五的操作啊，是对于他的操作。好，我们来看一下，是不是果真将调节器 ls 幺零五要手动，手动以后呢，要把幺零五 关掉，关掉的同时呢，这是一个调节阀，所以我要把前后的截止阀要给它关掉，那么在这注意些，我们看这有箭头，所以呢，说明我要先关我的调节阀， 再什么再关我的前后解释法。那我在前面就讲了，大家一定要养成一个良好的习惯，什么良好的习惯呢？就是关的时候一定是先关后法，再关前法，可以从这看出来啊，这是有要求的，这是有要求的，之前我们在做停车的时候，这个地方没有要求， 但是之前呢，我就给大家说了，一定养成一个良好的操作习惯。不论是什么时候，我们对于阀门的操作都是开的时候，我们先开前阀啊，后开后阀，关的时候一定是先关后阀再 前法啊，养成这良好的习惯以后，我们的操作基本上是一个规范的操作，就不会犯错误。好，那我们来看一下对于 ls 幺零五这个阀门的操作，首先呢，我要想关必须自动变成手动啊，我在这呢选手动 好这边手动以后把对话框关掉，然后呢，对于 op 之我才能操作，就是阀门开的我才能操作，给个零，然后我回车啊，进行确定好，这个阀门关了以后，我要关前后截止阀，一定记住啊，到现场去关。

下面我们进行实操模拟。首先进行吸收实操，第一瓶液罐补水， 观察液位，当液位达到百分之七十后停止补水。第二步，构建吸收液通路，打开通路阀门， 返回操作界面。第三步，开启吸收液喷淋， 启动瓶液，泵头自动 设定流量为零点三立方每小时。第四步，构建吸收器通路，打开通路阀门。第五步，通路二氧化碳气体， 打开二氧化碳钢瓶出口，调节压力至零点一兆帕，调节转子流量计旋钮至浮子浮起。第六步，启动风机。 第七步，调节风量。在吸收塔中通过风机的旁路阀调节风量，可以看到在叶、叶瓣等不同现象。 实操结束，依次关闭风机平叶泵，关闭所有阀门，经确认无误后实操结束。

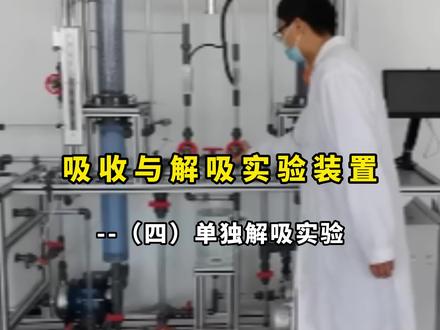

开启上水阀， va 十三，在水箱中加入去离子水至液位的百分之七十五左右，关闭阀门。 va 十三，开启二氧化碳钢瓶总阀、微开减压阀，实验过程中维持此流量无变， 确定 va 零一处于关闭状态。开启 f 二零六，开启 va 幺四，全开 va 幺五， 调节 f 二零六十二氧化碳流量在约一到二升每分钟。点击进入单解析实验。开启吸收泵，约十分钟后，水箱内的 溶液饱和，关闭 va 十四，关闭 va 幺五，开启 va 零一，使饱和溶液经吸收塔进入缓冲罐。开启 f 二零五，使二氧化碳进入吸收塔， 待缓冲罐中有一定液位时，开启解析泵，调节 va 零四，建议使解析水量维持在两百升每小时。全开 va 零六和 va 零三，关闭 va 零二， 启动风机，逐渐关小 va 零六，可微调 va 零三十， f 二零三风量在零点七立方米每小时左右，实验过程中维持此风量不变。 当各流量维持一定时间后，打开 ai 零三电磁阀，在线分析进口二氧化碳浓度，等待二分钟检测数据稳定后采集数据。再打开 ai 零四电磁阀，等待二分钟检测数据稳定后采集数据。 同时分别从解溪塔塔顶液体采样口 ai 零六、解溪塔塔顶液体采样口 ai 零八取样检测叶向二氧化碳浓度。 实验完毕后，关闭二氧化碳钢瓶总阀和减压阀， 关闭风机，关闭解析泵，使各阀门复原退出利控。关闭电脑， 关闭控制电源，关闭总电源。
