电动机星三角启动电路图怎么画

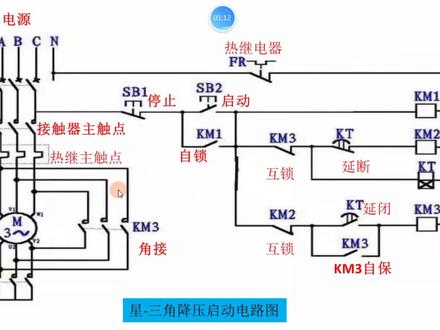

各位朋友大家好，我是电工小微，今天给大家分享一个星三角启动电路。 星三角启动电路啊，是一种降压启动电路，适用于启动时负载轻，运行时负载重的三百八十伏三角形运行的 一部电动机。启动启动时呢，定字绕组接成星形。运行时呢，定字绕组接成三角形，星形启动时啊，电流是三角形启动电流的三分之一，这样呢，降低了对电网电压的冲击， 一般要求在水龙形电机的功率超过变压器额定功率的百分之十时，就采用降压启动电路。在画这个星三角启动电路之前啊，我们先看一下这个 电击绕组的接法。先看看新型接法，这里有三个绕组， u 绕组、 v 绕组和 w 绕组，他们都一个手端和尾端 星星连接的时候呢，尾端 u 二 v 二 w 二连接在一块，集成一个点， 而 u e v e w e 手端的接电源在电机接线盒当中呢，就是这样连接 这个三个绕组的尾端啊，用一个金属连片连接在一起，而他的手端呢，接三个电源，这就是星星接法。三星星接法呢，是三个绕组的首尾相连啊， u 一和 w 二相连，也就是 u 向绕组的手端和 w 绕组的尾端相连，同样的，掌柜一和 u 二相连， w 一和 v 二相连，在这个电机接线阀中呢， 就是这样的连接方式， u 一 w 二 v 一， u 二 w v 二，这样呢，用个金属连片连接在一块接电源，这就是三种接法。而在这个启动电路当中呢，我们是这样画的三相电源，我们先画三相电源， l 一 l 二 l 三经过一个断路器 q f， 下面呢接一个主接触器的三个触点， k m 一，在下边呢接一个热继电器，是对电机起到一个过流和过载保护用的热继电器，用这个符号 r t 表示， 下面就是电机了， d 电机， 这三个引出点呢，我们命名为 u e v e w e， 下边还有三 电机的计算端词 u 二 v 二 w 二，这边呢，也有一个星点的接触器，是 k m 三 啊，这样连接的话，如果 k m 系和和 k m 三系和由它的尾端连接在一起，手端 接电源，就是一个星星接法，启动时候用星星接法运行时呢，我们有一个三角形接法， 再画一个三角形交换接触器，引三个出点 开 m 二，这三个触点呢连接啊，就是按照三角形连接了，那么右一呢，和 w 连接， u 一和 w 二连接，也就是和它的 w 绕组的伪装连接。那卫一呢，和 u 二连接， l 连接， w e 呢 和 vr 连接， 当 k m 一开关熄合而 k m c 断开的时候啊，就组成了个三角形运行的一个连接方式啊，这是他的主电路，我们再画他的控制回路， 以两个控制电源通过一个断路器。 f u e 这边呢是个串接的热继电器的长臂点，也就是这个 rg 的长臂点，起个保护作用， 这个控电源啊，是三百八十伏的。 f u 二，这个 这边串接个停止按钮 st 和启动按钮 s q， 然后呢，这边是一个线圈， k m 一的线圈， 这边呢是 k m 一的自锁触点，这是一个 k m 二的一个长闭点， 接一个热力电器的延时断开的长臂点，这个是 k m 三， 这边接个时间继电器 还有 t， 我们先看一下这个面膜啊，这是 s k u 的启动按钮，它它它按下去以后， 电源接通 k m 一的线圈， k m 一得电吸合，触点闭合，这又一 v e w e 啊得电。 c m 一自锁以后呢，通过 k m 二的长笔触点和时间地点的长笔触点， k m 三线圈得电，那 k m 三的它的主数点呢？细和 这样的话就是个星星接法，电机呢，就是由星星启动，那么怎么转成三角形呢？我们再往下划， 这边呢，一个 k m 三的长笔点和一个时间进行器的延时闭合的常开点，这个是 k m 二的线圈， 这边呢是一个 k m 二的自锁触点， 我们再看一下，接着看这个图，当这个电机启动的时候啊， k m 一 m 三 得电吸合，是性能接法，同时呢，这个 k i t 啊也得电。 假如我们设定了 k t 的延迟时间是十秒，那么 k t 线圈得电以后， 那么 k t 线圈得电。十秒以后， k t 的长臂点断开，弹开点闭合，弹开点闭断开以后啊， k m 三失电， k m 三线圈失电， k m 三的主数点断开， kt 的长臂延时闭合，触点呢闭合， k m 二通过 k m 二的自保触点得电吸合，那么 k m 二吸合， 这时候呢，就是 k m 一和 k m 二熄合， k m 三断开，正好就是 k m 一和 k m 二的主数点 都闭合，就形成了一个三角形运行啊，他这个主电路图和控制电路图就是这样。星三角启动电路啊，是降压启动电路， 一种比较简单的电路，虽然现在有软启动变频器启动、 降压启动柜等电路，但是呢，新三角这个启动电路作为降压启动电路的一种啊，还在经常使用。好，今天的档就到这里关注我，一起学习更多电工知识，谢谢您的支持！
