b850m重炮手二代区别

华硕主板之 t o c b 八五零 m 重炮手 wifi 七 t u f 系列在华硕主板大家庭里一直都占有中流砥柱的位置，不管是堆料还是做工，基本上都是走在行业前沿，价格也很 朴实，盒子外观没有什么变化，经典的硬朗风格，主板依旧是纯黑厚实马甲，整体外观和一代重炮手差别不大，都是直接展示堆料的朴实无华。上一代被吐槽的 p c r e 槽下沉设计，这次终于来到了第一槽的位置，这样既不会让显卡挡住主板底部接口，也不会让显卡贴地飞行， 而且显卡槽也是做了快插设计，确实有用。二代的主板的 cpu 供电接口为双八拼，供电规模更是来到了十四加二加一项，并且这张主板还有八层 pcb 板，无论是供电的负荷能力还是内存的稳定性都是有很大帮助。主板提供三条 m 点二接口，其中一条是五点零， 剩下两条是四点零，每条都是独立满速。除此之外还有一个十 g c 口，一个五 g c 口，还有三个五伏三针接口。 i o 面板整整有十二个 usb 接口，其中四个 usb 二点零，四个五 g 接口，三个十克接口，一个二十克的 c 口，还有 h d m i 二点一， d p 二点一。无线接口升级到了 wifi 七，音频接口改成了三孔接口，还多出了一个清 c mouse 键，超频失败也能一键重置 bios。 如果说一代 b 八五零重炮手还有叉槽下沉的小槽点，那现在这张 b 八五零 m 重炮手二代 wifi 七就是填充了最后一处空白。

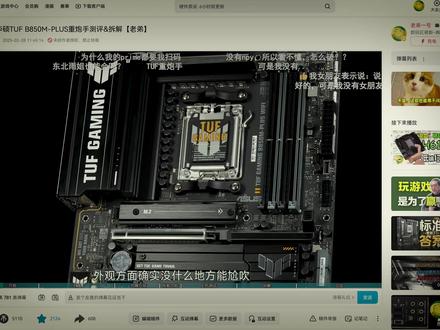

在今年二月份，我曾经做过华硕中炮手 b 八五零 m 的 测评，作为一三家中大产品线的中流砥柱，这张踏斧的用料十分豪华，相比上一代有极大的升级。但是评论区提到最多的却是一个我始料未及的缺点， 就是为了给风冷和第一个 m 二绕出空间。这张主板使用了 p c i e 下沉二槽的布局，这也就让这张主板的风屏存在一些争议。而在几个月之后的今天， b 八五零 m 的 终端迎来了一波 refresh， 其中就包括了重抛手系列。那我就非常好奇了，华硕有没有在这张主板上优化一些设计呢？还是最常见的，只是上代的好皮。 于是很快啊，作为一个每代重抛手弊特大补，我就联系了华硕，他们借了一张 b 八五零 m 重抛手二代。 各位滑稽鬼们大家好呀，我是老弟一号啊。废话不说，直接来到开箱环节。包装方面没啥好说的啊， top 系列的传统风格，预计有生之年它都不会变。配件有磁吸折叠的 wifi 天线，嗯，做的很好，但没有人看的说明书，两根一只一弯的插插线， m 二螺丝和垫片，嗯，宣传手册以及信仰贴纸。整体跟一代不能说是非常的相似吧，至少也可以算作一模一样， 也是性价比。相比 p 系列主板的正常水平，说明书也是一如既往地保持了非常高的水准。哎，我家的狗看了都能学会装机，哎，管理好评哎。接下来来到外观方面， tuf 系列一贯并不以外观作为卖点，并没有单纯装饰的外观键或者 r g b 的 点缀，而是只靠电子原件和散热片本身的工业美感形成独树一格的风格。 这张主板的宫殿以夸张的十七象使用了极其厚重扎实的散热马甲， v r m 散热片直接延伸到 i o 上方，作为一体化 i o 档板，厚度达到了惊人的三毫米，与其他的散热马甲搭配，勾勒出硬朗的外观线条，可能也算是某种意义上的军工风格吧。至于这个外观到底怎么样，哎，就交给各位滑稽股美评价吧。 再来看一看扩展方面，首先是后面板显输出，提供了常规的 d p 一 点四，黑市点 m 二点一，然后 esp 方面有四个 esp 二点零，用于接件数等等接待宽的设备。四个 esp 三点零，用来接待宽相对高的设备， 以及三个十 g 的 esp 三点二和一个二十 g 的 esp 三点二乘二乘二， type c 网络的话是标配的二点五 g 接口加 wifi 七。具体的网卡型号也在拆解，也同样普及了 oppo 机上面的快拆网卡接口，不需要在机箱后面拧那两个小螺丝，还用起来要方便很多。然后是二点一音频接口，并没有 spdf， 总体来看哈与中国首一代几乎没有任何的区别，不过这组接口在 b 系列主板中已经是非常全面了，除了雷电和万兆之外什么都有，数量也够用，可以满足绝大部分非专业生产用户的需求，也确实没有什么好优化升级的了。 另外 b 八五零芯片组自然没有这么多 esp 通道，这四个 esp 三点零一定是共享贷款的，不过对于一般用户的场景来说没有啥影响，值得一提的是哈，新一代主板取消 spdf 的 越来越多了，现如今使用 esp 或者是 dmi 的 外置解码器逐渐普及，这一个特殊的接口也在逐渐成为历史。 接下来是内部扩展方面， am 五的 cpu 叉槽和 ddr 五的内存自然没什么说的必要啊，这反正是肯定不支持酷狗二十九处理器和 ddr 三内存， 不过这考虑到现在内存的价格啊，只要是真正十 g 三内存，或许也未必没人买。 cpu 供电和一代一样是八加八，实现真的规格。 esp 提供的一组两个三点零，一组半三个 esp 二点零，这 bug 应该是设计上未来街水冷小屏幕等等内置设备，以及一个 esp 三点二， g 二 top c 支持实际速度 p 三 e 方面，一个五点零乘十六，支援 cpu， 支持拆分为四个乘四或者八加四，加四可以兼容一些带 m 二的显卡， 一个四点零乘一由芯片组提供。值得一提的是，前面几期视频经常有人说我打错字，科普一个冷知识啊，这 amd 的 芯片组就是叫 f c h u n control 了， hub 和 p c h 是 不一样的。然后存储方面，这张主板共有三个 m 二叉槽，最上面一个为五点零乘四，其余两个为四点零乘四，其中上面的两个有三十片覆盖，当然还有四个常规的三个接口以上。除了后置的四个 esp 三点零之外，这张主板的所有接口均不存在任何的代码冲突或者共享，然后其他的各种外围接口如图，也就不多赘述了。 总体来看，这张主板的扩展可以说是 b 系列甜品级主板的标准水平， cpu 和 fc 是 提供的，所有 esp 三点二和 pci 的 通道都已经引出，没有什么地方能挑毛病， 而且搭载了很多偏向实物的设计，比如说是后面板专门哈补出来四个三点零接口，或者内部为了小屏幕准备的单个 esp 二点零等等，都非常的细节，值得吹一下。 但是以上这些相比上代在规格上也没有任何的区别。有区别的是，这次华硕听取了玩家的意见，将 pc 一 五代零的显卡插槽提到了第一侧位，而直连 m 二放倒的显卡下边，这样在 m a t x 机箱中安装显卡的时候就不会距离机箱地板太近， 或者在安装三点五槽位显卡的时候也不会挡住下面的 p 三 e 成一插槽，这也是这一代 b 八五零 m 中最为常见的做法。不过美中不足的是一代的 m 二马甲是三个给权的，而这个二代因为取消了一槽的 m 二，反而是少了一个 m 二马甲，这一点有点可惜。接下来看摆载功能方面，这让主板搭载了 e z d bug 故障灯， 根据颜色区分故障不需要仔细看清也能分别。以及后置的 easy flash 免 cpu 发票锁功能，对于一代主板理论上能够支持多代 cpu 的 amd 来说是必备的。与前代不同的是，在后面板增加了 c r c mouse 按键，目前的中端甜品都多少有一点折腾的能力， 对于喜欢折腾的 diy 玩家来说， c r c mouse 功能自然是必备的，哎，反正我可以不用，你必须要有嘛。还非常细节的把这个按钮做的跟后面板平齐，避免在插板接口的时候无意间尝试一下。当然还有在如今的中端定位已经普及的显卡快拆， 塔夫这个快拆结构是我见过最简单的，比起其他家又是拉线又是滑轮的要简洁的多，而且还带自锁功能，按下去就会自动卡住，可以让用户用两只手去拆显卡，对于新手或者小白的操作更加友好，但是会占用比较大的主板面积，不太适合做成高端，在塔夫这个定位搭载的话就正合适了。 那么目前来看哈，这张主板可以说是重炮手 b 八五零 m 的 优化版，除了一些细节之外也没什么太大的改动，但是 b 八五零 m 的 二代在硬件方面基本上也就那点东西，挖船也挖不出花来。 那么在拔草能发挥的性能方面，这张主板的表现怎么样呢？直接来到性能测试环节，测试平台如图， cpu 的 话当然是使用了最新的热门处理器或二十九九八零零叉三 d， 我 们首先给这一颗九八零零叉三 d 拉高功耗，墙壁检测频最高可以干到两百二十瓦的功耗，同时使用这成像测量供电的热点温度，得出的如下的功耗温度曲线， 可见这让主板在 cpu 超到冒烟两百二十瓦的功耗下，可以说是从容容容，游刃有余，供电温度只有区区七十度，这个表现甚至比中炮手一代还低了五度左右。顺延这条曲线，这让主板能够搭载的极限功耗应该是在两百八十瓦左右， 这个覆盖性能好，可以满足目前 am 五所有处理器， ppu 全开，甚至未来两代顶级下的处理器 ppu 全开都不会有任何的瓶颈。 在英特尔大鼓炉的锻炼下，各大靶场的屋顶设计和供电原件供应链都被锻炼的炉火纯青，哪怕是 amd 这一面的盖板屋电都不会成为最大的短板，只能说感谢英特尔让我用上更好的 amd。 再来看一看内存性能，我使用三个型号的内存，分别代表常见的三种金条，啊，不对，就是三种超频颗粒，在 amd 平台使用的低频计时器方面，这三种颗粒均能够做到 c 二八的标准水平，其中较为常见的一代可以做到 c 二六，比冲泡手一代的 c 二八更低，可见在内存调教方面还是多了一些优化的。 但是在高频方面，这张主板虽然也达到了甜品级的标准水平，较新的两种颗粒都能达到八千左右，达到了我这一条内存的极限，但是相比触碰水一代基本是没有提升的。我个人猜测这张主板的硬件内存的线路应该是与一代没有区别的，所以上限基本上固定，而且高频性能的话，在 ame 的 中端定位也不太实用，没有太多投入成本升级的必要。 那么这测试测到这里哈，这张桌板的性能也是基本了解了，但是参考某些品牌的黑历史啊，作为中泡水二代，万一华硕偷偷缩水，那用户岂不是成新款受害者了？既然来到老弟一号这边，那肯定是藏不住了，直接来让我看看，不要， 杰哥不要了，杰哥不要了！ 首先来到 cpu 供电部分，这张主板共有十七路 cpu 供电，实际分配为十四加二加一，其中十四项为核心供电，与两项 s u c 一 起由 a s p r 三零八的 p w m 控制。这一颗 p r b m 自然是华硕定制的，查不到具体的资料，根据真假猜测，应该是并列七加二的设计。最 下面的一项则是 m s c 由一个单独的 r t 三六七二 e e 控制所有的供电。石墨的 a o z 五三零七幺一颗八十安的 d r m 整体的用料与 b 八五零 m 中泡水一代和与 b 八五零 m 的 pro 完全一致，可以说是华硕在终端的一套成熟供电方案。但是不同的是，这一次的中泡水二代由于一槽 pci 和内存的区域整体上移，上部散热片也变小了，所以上面的核心供电移到了下面一项。 但可能是由于整体的布局更加合理，或者 pblm 调教的优化，在散热片小了一点的前提下，依旧做到了比前代更好的覆盖性能。 另外，不知道各位有没有注意到哈，这一般主板的供电布局都是一组是一组的，只有华硕这个 amg 主板总是在一堆核心供电里面突然会引进两项 s a c 供电。哎，你说是不是二部主搞不懂，乱标的，它这个可不是乱标的啊！这样的供电设计常见于一些高端办卡，因为在高富仔的时候，其他供电的供电一般是具有核心供电的， 所以将 s u c 供电放在整个供电中间，能够避免热量在此堆积，更好地发挥铝制散热片的散热性能。缺点就是增加了不限的难度，在层数较少的 p c b 上难以实现，因此在一些二三线品牌或者中高端产品中较少见到。好在这张中报手二代采用了八层 p c b， 话说之前拆的五零九零火神也有一项这样的显存供电，就有好多测评把它漏了， 只能说现在的评测界也用万用表都成了一件有专业门槛的事情。然后集成设备方面，网卡的话是我们的老朋友 r 八幺二五 d， 常规的二点五 g 网卡，兼容性和性能方面都没有什么问题。无线网卡是发哥的 m g 七九二五，相比上一代的那个七九二二升级到了 wifi 七，这也是这张主板后缀的由来，并没有叫 t f plus 二，而是 t f plus wifi 七。 不过说实话啊，我个人对于台式机主板的无线网卡这一块并不是特别感冒，毕竟台式机还是连接有线网络的，使用场景要多一点，希望中大天美集还是能够提供一个无 wifi 的 版本，能多卖五十块钱呢。声卡是 a r c 一 二二零 p， 在主板的屏蔽罩下面，相比之前的那一个一二二零 a， 应该是分装类型不同，性能是一致的，是目前顶级的板载集成声卡也虽然说在这个 s 里面拔高个吧也没啥意义，但是比那些低端主板的 ic 八九七啥的还是强一些的。其他的各种扩展或者功能的实现 ic 如图就不多赘述了， 那么拆解就到这里哈，相信各位对于这张主板的各方面又有了一些了解，如果觉得这期视频有用的话，可以投两个币支持一下，觉得没用的话就不用投了，把币投给你喜欢的 up 主， 我还要把这张主板给装起来给华叔寄回去，但愿他们也不会看出来啊。那么现在我们照例来总结一下这张 t f 八五零 m 珠宝水二代。如果说是用一句话来总结这张主板，就是中规中矩的周期改款， 它相比前代在规格上并没有任何的升级，价格也没有太大的波动，连型号都看不太出区别。但是就测评看来，他也并非是一张常见的套皮产品。从他的设计上就能看出华叔确实有在征求用户的建议。 在我之前的测评以及用户的反馈中提到的一些问题，比如显卡二槽、 mini c r c mouse、 供电性能与优化空间等等，都在这张主板上得到了改进， 他明明可以直接画个白色特别炫米，却还是做了这么多的优化，我哭死。反正在用户端的反馈也符合华硕作为一线板厂的稳重印象，所以如果有两个字总结这张主板，那就是听炫。最后来到一缺点总结和购买建议方面， 优点的话与中炮手一代一样吧，这张主板在用料和扩展方面，无论是相比之前 b 六五零的 tef 系列，还是这一代的其他同类为主板，都是非常良心的，整体有很大的升级，完全发挥了 b 八五零芯片组的所有扩展能力。因此我认为适合购买这张主板的用户可以是任何预算在终端性价比这个定位的游戏玩家，或者说是轻度生产力用户。 它的价格而言，它所带给你的用料和扩展，以及华硕作为一线品牌的售后支持都是非常优秀的，而且这类用户的硬件水平可能不是特别的硬核，很多购买 pc 来主板的小白更是第一次荣幸。华硕无论是在桌面引导还是 bios 调节，又或是风扇控制与灯控，都是目前华为领先的， 选它可能碰到的问题更少，折腾的难度也会更低，这也是我一般都给小白用户推荐这种主板的原因。而缺点方面，中炮手一代我认为它的性能条件匹配上用料，但是二代华硕把这个问题给修了，黑很多用户认为的缺点啊，显卡二槽，然后二代它也修了 这么一整，好像直接就完美了，没缺点了，那咋办呢？别急，我认为这张主板的缺点有三，首先，这张主板使用了 pci 槽槽部分整体上移，使得对于直径一百四毫米以上的对称风冷兼容性明显变差， 可以说是风冷挡震漏，虽然说在普遍这样设计的 b 八五零 m 中已经震漏很多次了。然后触碰手一代史无前例的给苏 e m 二都配了三维片，我还在测评里面夸了半天，然后二代就砍了一个， 好好好，故意气我是吧，必须差评！虽然说实话那个位置也确实是没有固定三维片螺丝孔的空间了，这也是后期修改的设计难以避免的， 胆书记还算是一个缺点。第三，这张主板确实是几乎完美的 b 八五零 m， 但他出的实在是太晚了，如果这张主板能够在 b 八五零 m 的 首发推出，那将无敌可惜出不得，希望他们 p m 能够吸取在这代产品上改进的教训，在以后的新一代主板中争取到首发级完美，那么本期视频吧就到这里，但是可能有的话就我们要绷不住了， 这上一代你说二槽会挡 pcie 差评，这代一槽你又说风冷的兼容性差，这好的坏的都跟你说了是吧？其实我在做上期视频的时候，并不认为二槽 pcie 是 一个特别大的问题，只能说是 amg 主板一种无法避免的趋势罢了。 二槽的优点就是更好的 m 二散热，更好的风冷兼容性，缺点的话则是装载三点五槽以上显卡的时候可能影响显卡散热，并且可能是挡第二 pcie。 一 槽的缺点则是与以上相反， 我觉得板厂无论采取哪一种设计都不能说是错误的，只能说是选择了一部分的需求。但是考虑到当时大部分网友吧毕竟都在喷华说怕你们说我收钱，还是在评测里面强调了这一点，只说到底哈，这个问题的根源不在板厂，而是 amd 那 一个从 am 二时代开始已经沿用了接近二十年的散热口距 现在这个扣具啊可以说是相当的积累，由于其两点固定的压力不够均匀，大部分不是特别低端的散热器都在使用自己的独立扣具。这个玩意的利用率实在不高，却在徒增成本的同时极大的影响了主板的布局，从而在集程度越来越高的时代拖了后腿。 说实话，虽然说不换扣具是 amd 的 一个重要优点，但也没有必要这么坚持吧。我觉得应该不会有人在二零二五年使用二十年以前的散热器的，或许 amd 也是时候考虑在下一代接口把这玩意淘汰掉了，那么我们下期冲泡水测评再见。
