思瑞三坐标没有模型怎么评价对称度

三、座标测量建槽对称度一定要保存下来，里面是非常详细的步骤，以下操作由培训学员演示，感谢江潮电机提供零件，新开一个城市，点击连接名称，点击确定，选择合适的侧头文件， 手动测量，打了三层，转一个角度，在另外一边 沿着十边方向进行打点，那也是一样，在另外一边打三层， 那么打下面的时候，你看第一个点打的不大，对，第二个点往上面往上抬，对第第一个点，第二个点，第三个点 完点之后，再在寿命上面按确定生成圆柱，朝的一边打四个点生成平面一，在另外一边也是一样，打四个点生成平面二是一样啊，尽可能的大范围均步，测完之后按确定 照里面选择第一个构造点，然后选择 平面二。自动的下拉菜单里面选择东点，点击创建，然后关闭这个窗口， 然后在这上面切换我们的工作平面为 wife。 点击构造的第二个构造线，选择点，先选点啊一定，然后再选择圆柱。自动的下拉菜单里面点开，选择 最佳礼盒，点击创建，然后关闭这个窗口，然后我们来建立一个坐标系，建好坐标系，找到他的基准，插入坐标系新建，选择我们刚刚测量好的圆柱衣， 选择歪腹找正，然后选择我们构造出来的直线一。

来到这个页面，我们先打一个平面，选择这个平面，然后一定要在这个统计图的状态下踩点，然后如果是这样的话，是或者这样的话他是踩不进去的啊。 然后这个的话指的就是说你最少两两点一线吗？这面一个面最少三三个点，然后圆三个点，这是可以改的，然后保存， 然后我们手动打翻个脸，他这个状态呢就是锁定的状态，然后我们随便点一个，给他点个绿灯，然后这个摇杆的话是前后左 右，然后旋转的话是往右边旋，往左边旋转是下，往上旋转是，呃，往右旋转是上，然后 我们首先先踩三个点， 上面有个 f 二就是确认的按钮，然后我们到这里他已经踩了三个点，然后我们点确认， 然后吹出来一个平面，那我们要打圆的时候，我们选择这边选择一个圆，然后把这个实际的这个面给他，作为他的一个工作平面，然后我们再来打一样打三个圆， 这个确认他这个圆，他这个圆就打出来了，然后这个圆我们右键给他成色两点，让他自动跑一下，因为毕竟手打的 可能会误差会比较大，然后点数目，这可以改，然后点击这个产生这两点， 然后我们可以这个是可以给他拉拉上拉下的， 如果我们觉得这个圆要往下一点点的话，那我们就往下拉，如果往上一点点的话，我就往上拉，然后在这里我们点这边点测量，那他就会自动测量 好了，我们就看一下这个圆的直径，那理论的话是手动打的，然后实际的话这个就 是，嗯，我们实际自动测量出来的一个触觉啊，然后这个的话，呃，就是它的一个圆度。

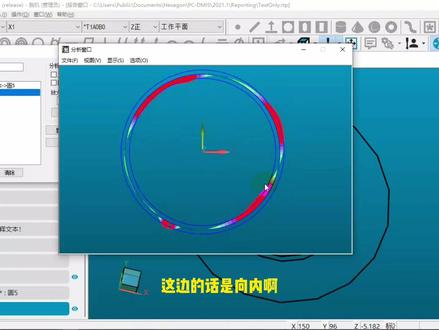

大家好，我们今天来讲测量得到一个圆以后，如何对这个圆的圆度进行一个直观形象的一个查看分析。我们以测量得到的圆五为例，我们首先评价它的圆度， 如果我们单单只是得到一个圆度的话，我们在测量报告中是只能看到这个圆啊，我们看这个圆，他的圆度是零点零一五，是不合格的，那他具体有什么特点的话，我们是没有办法直观的看到的，我们看一下他的测量报告， 那我们这里可以看到它的最大和最小两个直径，但是我们是没有办法看到它这个圆的一个形状到底是怎么样分布的。使用报告命令中的分析命令啊，对我们选中的这个目标进行分析，然后我们在这里可以将箭头的放大倍率进行调整，调到一个适当的位置啊， 然后在我们查看窗口的时候就可以看到他啊被放大五百倍的样子啊，那这里我们看到啊，我们的圆的一个分布，这是他的一个形状也在这个位置的话啊，他是有凸起的现象啊，这边的话是向内啊，向外啊，我可以通过这个啊来看啊，就是他的这个分布，那如果我要看到他的最大值和最小值，我们可以 在显示点信息中选择勾选偏差最大最小点击确定，那我们这边就看到它是一个最大最小，那么如何将它显示到报告中？我们可以使用将图形图片保存的报告，点击啊，这边会写入一条命令啊，这个时候我们再去看我们的测量报告啊，那我们的测量报告就可以附带一个它的一个图形。

大家好，今天我们来讲一下使用瑞士诺的 miss 计算 rsm 和 rso 两种标准下的轮廓度，我们这个图纸上的线轮廓度 abc 基准已经给出，那我们通过软件先把这个图纸导进来。 好，我们先假定我们已经有基准了，就是说我们的零件基准就在这个产品的角上，我们先假定，这样我们看到这是我们的一个模型，我们假定已经建好了我们的零件基准， 然后我们现在要先对 abc 基准进行取样，首先我们在模型上定义这个平面，然后对他进行测量啊，编辑他的轨迹 啊，我们可以先取这个圆 作为我们的一个轨迹参考啊，我们可以通过这个线性定义将这个圆定义出来啊，定义完成之后，我们设定好我们要测量的点数， 设定好测量的点入，然后点击生成他的轨迹啊，让我们的机器去测量一下 啊，测完之后我们就可以得到我们的 a 基准基准面，我们可以把这个平面直接拖放到我们的基准里面 啊，拖到我们基准参考框里面，他就会直接生成 a 基准 pln。 一，大家注意这里要拖实际啊，我们演示的时候拖的是理论，大家在实际操作中拖实际， 然后我们取这条线，取这条线，再给这条线定义他的测量轨迹，我们首先要规定他的一个下册深度，然后起始给出一个避让距离，设定好测量点数， 然后产生他的测量轨迹，我们进行一个预览，我们看到机器从现在这个位置过去测的话，会撞到我们的产品啊，那为了避免他的碰撞，我们把这个平面一作为我们的参考基准，设定一个十毫米的安全高度， 设定完成之后，重新定义他的轨迹，我们就可以看到这边是有移动点来规避我们这个碰撞，然后我们继续进行测量，测量我们的基准线，得到基准 线之后，我们把这个基准线拖到我们的基准 b 里面，同样的大家要拖实际啊，在实际操作中啊，连接的测量中一定要拖这个实际作为他的基准参考， 然后我们啊假设啊，这个圆就是我们的 dc 基准啊，直接对这个圆进行编辑，让他从 x 的正方向进行检测，让他的深度设置为三，我们设定点数为八啊，大家注意这个深度的方向， 调整好深度之后点击测量，在机器会使用刚才的参考高度直接平移过去测量， 那测量完成之后，我们再将我们得到的原设为 c 基准， 设为 c 技能，那我们的 a b c 基准就有了 啊。接下来我们要测的是我们被测被测要素曲线，那首先我们要定义这条曲线的理论值 啊，我们先把这个机器模型给它隐藏掉，它比较影响我们的视野，我们把机器模型隐藏掉啊，把我们要测的这条曲线先转到我们的视野里面，通过线形定义中的三点定义曲线， 我们在模型上选取起点、方向点以及终点，也就是说我们要采样的区域先先定好， 然后通过编辑器将三个点的三个控制点的高度啊，设置在同一截面 啊，这样设置完以后，我们就可以得到一个完整的一条曲线， 我们得到这条曲线的理论值，就可以对他测点轨迹进行编辑啊，我们编辑他的一个测量轨迹 啊，我们可以通过编辑来控制他的测点数啊，以及他的一个生成点的方式。你是等取率生成点，还是说你是用等间距啊？我们要控制一下这个 点与点之间的间隙同时生长了以后要看一下这些点的矢量，如果是反向的，我们可以通过反向图标将矢量反向， 那我们现在看到他的测量轨迹，点击测量，那我们看针就可以自动去测量我们这条曲线。测量完成之后，我们就可以 对他的一个轮廓度进行分析了， 那我们先点开线轮廓度，然后通过我们的基准框将我们的 abc 拖拽到我们的一个基准参考里面， 拖着完成之后，我们将被测的实际要素拖到被测要素中，点击计算，在计算之前先输入我们的工差，那当前我们使用的是美标的，所以我们要输正负工差，然后点击接受，就可以在报告中看到我们的检测报告 啊，这是我们的检测报告。那如果我们需要使用国际 iso 的标准的话，我们需要先将算法切换 为 rso 标准啊，我们将这个通过度的计算方式切换为 rso 标准，然后再进行一个工插的定义，然后接受。

斯瑞的是不是比海克斯康好学啊？那个斯瑞的话是以前是属于海克斯康的旗下的一个品牌。呃，好学不好学的话是看他的一个这个 所配的这个软件啊。那么如果说他配的 p c t m 四的这个软件的话，跟海克斯康的是一模一样的啊。呃，学起来是一样的。那就比如说我们平常用的，呃，贵普的电脑跟戴尔的电脑，对吧？使用的时候假如说都装 windows 的话，用起来都是一样的。
