各位老铁大家好,今天咱们看的是江淮一点九 t 的原厂正式资料,这个是一个实车的发动机 彩图,需要原厂证实资料的老铁双击加关注,谢谢。
粉丝12.4万获赞33.0万

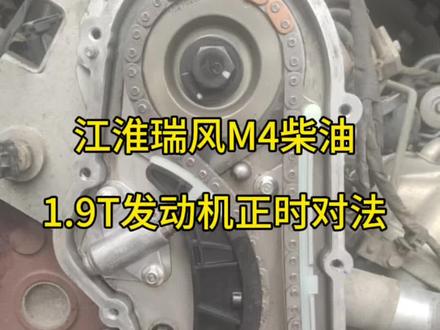

江淮瑞风 m 四柴油一点九 t 发动机正式对拔驱走位置记号有色链接对标记。高压油泵记号有色链条对远点。凸轮位置记号三个有色链条对中间,高压油泵外侧记号,有色链接对远点。

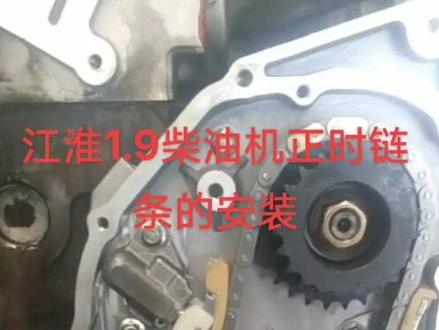

江淮一点九柴油机正式链条的安装,这个这个链条这么个挂法,给大家说一下哈,看到吗?这是那个助力泵上这个这个连,泵上这一个, 这个按泵这点一个点,这个二道齿里边个点,这个黄色的两个的这个链条对准里边那个点,底下这个点看到吗?底下这个点, 底下这个链条对着轮上那个点,对轮上一个点,对对好,以后这个轮,这个这个这个轮随便挂,不用管他,今天去看,就这么个布局,看了吗?就这样的,就这样的挂上以后 这个高压泵这个点,这个点和它是在十二点方向垂直上下,十二点方向啊,这个点这个点在八点钟方向, 在八点钟方向,看吧,这个计算器都上好了,上好了以后这个抓紧器上好,上好以后 上好。装机以后一定要注意,装上以后他这个轮要自动弹出来,动弹看到吗?要动看到吗?要动上紧了以后他必须得有弹性,那才可以。如果是上紧以后换的话说咱是这个头, 看里边这个涨人气,今天起这个头出的不是很多,如果出的太多的情况下,这个天气出来以后容易歪,容易掉,大家注意啊,换句话说你换正品,换正品是应该是没问题的, 这都是原厂配件啊,这个副厂的就容易出现这个舌头里边这个顶柱出来太长啊, 一会大家注意,注意,这是那个底下那个一级链条,这个挂的方法,一会再给你说二级链条怎么挂法?

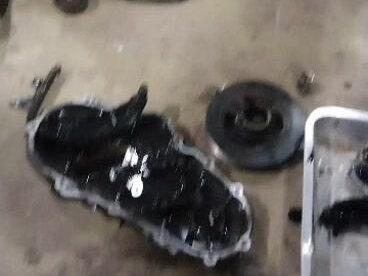

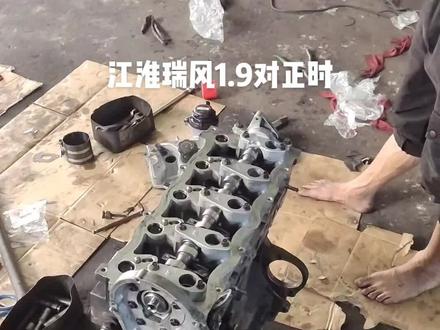

大家好,今天我们来对一个江淮瑞风一点九 t 的证实,首先我们要先把这个曲轴摇到一缸的上字点来,从这个喷油嘴那里擦下去, 好,这样子是一缸的上子点了,这个是活塞的上子点, 然后接下来我们要对这个凸棱轴,这个凸棱轴摇臂,在下面的这个两个凸出来的八字就朝上两个平行就是一缸,也就是看这个前面的定位小,定位小,朝上面最增间 就是一杠三十点。 好了,现在我们开始装链条了, 现在这个链条挂不上去,我们要把这个曲轴要把它反转一下,让他挂好链条,再把它摇回去, 然后再把这个 放掉, 他这个是领子,是自动调节的, 转好了我们要摇一圈,转一圈之后呢,我们再来对下这个阵势对不对? 还在摇吗?不用弹牙的方法,我们先, 对呀,这个活塞到上肢点, 你病死了,你病死干嘛? 拿开, 现在就是活塞的上子点, 再看他这个,现在这个轮子已经装好了,对,看不到这个定位小了,我们就只能通过看这里,看这两个凸轮轴平行的就对了。



哎,大家看着这个江淮瑞风 m 四的啊,你看它和老款的是不一样的,老款它这上面是两个,两个黄色的链条,你看它这个 m 四的国五呢?它是有三个,三个,对到这中间有一个凹槽的点,白色的啊,下面, 下面这个点他是在这个位置啊,老款的那个点他是在这个位置的,所以他不一样这个点啊,说来说去啊,这个其实做的时候就小心一点,要对好一点,好,就这样。

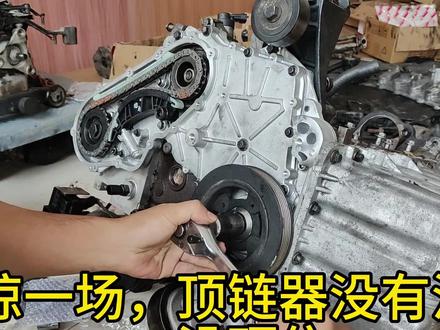

江淮柴油发动机证实曲轴,证实曲轴轮小圆点对有色链接,助力泵不用对,证实有色链接对高压油泵小圆点, 凸轮轴正时有色链结对高压油泵外部小圆点,凸轮轴链条有色链结对小圆点。

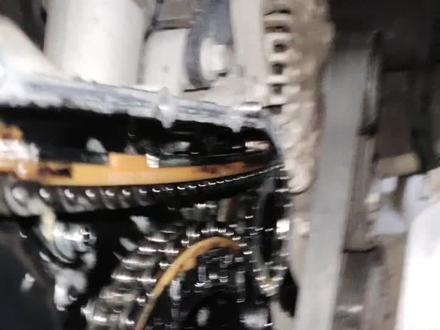

大家好,我们今天维修一台江淮瑞风 m 五一点九 t 的柴油发动机,这车什么问题呢?车主描述啊,发动机异响, 声音像那个拖拉机一样很大,他他他他他的,让你们听听声,啥声音?就这个声音听到没有? 接下来我们分解开分解看一下是不是他的链板有问题,目测链链条打在链板上发响,应该是裂顶线压,这车有这个病,我们分解看一下。 喂喂喂, 面条已经松垮了 看到没有?中间链条看到现在已经松了,链顶线压了 看,现在 看他又松了看, 之所以发响,是因为他这个链条松的一瞬间,然后再转 动的链条就去打在链板上,所以才会发出那个他他他的声音。这个问题我们更换正时链条,更换链顶链板就 ok 了,二十多万公里了,该换了 啊。这台车呢?大家看到了,就是因为他的链顶就是正式粘紧器泄压,导致他的链条无法张紧到自动程度,然后他的就会打在链板上发响。 我们把这个证实链板和证实链条证实张景区一套给车主换掉了,因为这车已经三十五万公里了,和车主协商直接一起更换即可。 今天的视频就分享到这里,谢谢大家,明天换好后,我会拍一个视频证明这车好了。爱车爱技术,点赞加关注!

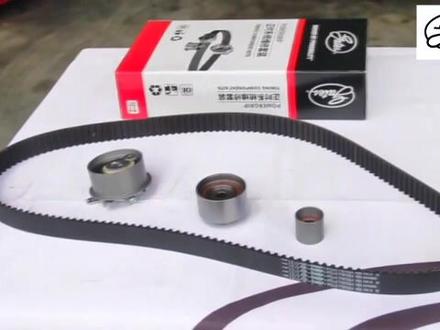

拆除证实。外围附件顺时针旋转曲轴对准正时,计划 抹松张紧的螺栓,释放皮带张力,取下同步带, 拆卸旧长颈纹与波轮,清洁钻石系统 张杰伦 卡入缸体定位孔内,稍微拧紧张紧的螺栓皮带箭头方向应与发动机晕 方向一致。逆时针转动,张景时指针超过鱼形槽中心位置二十度, 然后返回对准鱼形朝中间位置拧紧张紧轮螺栓,立锯二十五,正负三牛 完成后再次检查证实。
