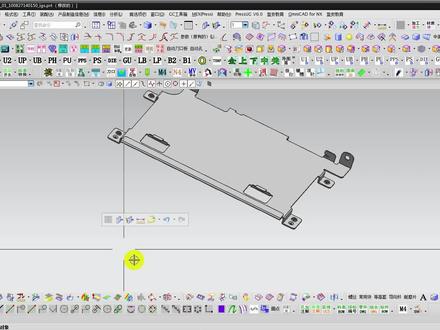

在我们啊，特别是我们的五金模具设计当中啊，呃，我们会有一个这样的一个很多产品会有这样的产品呢，我们叫什么拍屏，我们叫这种拍屏的这种结构，看到没有？就是说 很多时候呢，他都会有这种拍屏的结构啊，在我们的小五，特别是小五机里面，可能说我们的汽车零件呢不多啊，因为在汽车里面这种属于包边膜啊，他属于包边膜了啊，他就不属于一个产品，他属于包边， 那这样的东西呢？我们在处理工艺的时候呢，我们会有两种处理工艺的方法，这个在我们的工艺班啊，在我们的工艺班有给大家讲解过什么两种呢？一种就是这种， 比如说啊，用用这种啊压平键的展开方法就是卷，类似于这种卷圆压平键的就是这样的，在展开的时候呢，他是用 l， 我们呀 l 等于 a 加 b， 比如说用 a 段吧，用我们的 a 段跟 b 段加起来， 然后再加一个一点五七乘一个 t， t 是带毛的料厚，你就能得到这样的一个长度，你就能得到一个这种你展开的长度吗？因为你首先要展开吗？对不对？那还有一种呢，是我们他是用我们的侧压成型的时候展开侧压成型是这样的 一样的啊，看他的展开长度是这样的， a 减去一个调后，加上 b 减去一个调后，然后呢？再加上一个四 kk 是什么呢？ k 就是我们的展开系数，零点四个 t 啊，就是你的 k 啊，就是你的一个展开系数，零点四个 t 嘛，就是呃，一个 k 的一个展开系数啊，在这里，然后呢， 那么这种这两种什么区别呢？首先因为在结构上面一个呢，是从上往下啊，就是这样的一个呢，是从这样从上啊，从这种从上往下的这种类似我们卷烟这里啊，类似于这个给大家看一下，就说一个呢， 是这样的从上压吗？就是从上往下往下这样去压，看到没有这样的结构。一个呢类似于我们这种侧推，就是从侧面啊，从侧面这样推过去，因为他运用，因为他是运用了两种不同的结构，所以说在展开的时候呢，他的展开的长度啊， 展开的长度他是会有一定的一个公，就是他的展开公式，他是会不一样的。那么我们闪到这里，我们顺便再讲一下，其实在我们公益班里面啊，这个在公益班会教的啊，在公益班里面 有这种反叫反折吗？反折的一个通常有两种，一种做，一种是我们的推边啊，推死的边设计，一种是我们压边的死的设计。那我们看一下什么时候情况下用我们的啊？推死边主要是用于哪里？压死边主要是用哪里？首先第一个对于我们为什么会有推死侧推的这种 推死边呢？推死边就是折弯边较高的时候，就是你的折弯边呢，很高比较高。那么一字做压，一字做压死的话较困难，就是说你折弯边太高了啊，就说你这个折弯边太高啊，折弯边太高吗？这个这个这个就是说， 就是说，比如说我这个高，这个边太高了，太高的话，那我这个地方这个零件这个地方就会很高，那你的这个还有就是你的那个 怕结构，就知道啊，这跟结构是有关系的，那你的结，那我结构里面的拖拉板这个行程，因为我首先会很高的一个行程会很高啊，这是一个， 就说我们太高了的话，我们是不会去用我们的这种就会用我们的侧做我们的侧推边啊，就是太高的边我们会用侧推边，因为一致做压边死的话比较困难呀，就在侧压边上面有凸啊，有那个突出的，呃，部分或者无法做死边，就是说我的， 就是说我这个产品上面啊，我的这个产品上面，他可能这个地方有包包吗？就是可能有有有，这里这里有个包。举个例子啊，这里有个包有包的话，如果我从正面往下压的话，那我是不是要先经过这个包， 那我这个包不就被你打掉了吗？但是我用侧面的话，我会从这个地方推啊，怎么样？我从这个地方把它，我从这个地方把它推推推推过去，那我就可以避开了这个包。理解啊，所以说对于推死边就是我们做推死的推死边这种设计啊，在在这个一二情况下， 那我们看一下在我们的压死边，压死边呢，我们可以适用于啊，这里第一呢折弯边高度在一十五毫米以下就尽量啊，在一十五毫米以下的一个折弯边的直边，折边可以可做一次压边处理 啊，可以做一次压边处理，但是呢，如果大约一十五毫米就是这个高度啊，就这个高度啊，如果他大约了十五毫米，我们优先 选用先压四十五度。什么意思呢？先压四十五度，在我们这一样的嘛，就这样的，就是你先把它做这个四十五度啊，先做这种四十五度的压边，做完四十五度以后我们再来进行压，那他的高度就降矮了嘛，理解吗？ 是不是？我本来如果说我很长对不对？那我把它做到四十五度，我就我就变成这个样子了，那你整个高度，这个整个高度是已经被你降下来了，那我再再压平的时候就不用，就不会有这么高了，这个地方就不会有这么高啊，这是一个 第二个对于类型啊，对于我们的类型二和三只能选择只能选择压边的处理。 什么意思呢？就是有些外观键啊，有些外观键在工序允许的条件下，尽可能选择先压四十五度后再压边，就是特别我们一些外观键啊，他的一些要求啊，或者一些因为外观键的要求的尺寸是比较严格的，那么我们尽量选择就是 压两次啊，就在压用用我们的压死边的时候，尽量做两次，先压四十五度，为什么呢？因为先压四十五度比你一次性压啊，就是先压四十五度，然后比你这样一次性这样压啊，一个九十度，然后直接压过来的话，他的尺寸更加容易保证了，更加容易保证稳定 呀。还有这个就是在连续膜当中呢，我们压死边的也尽量选择先压四十五度后，再压后再压边。所以说对于我们这种拍屏的结构来说，我们其实更多会选用尽量啊，更多会选用这种正的， 这种，这种压平式的这种结构。而压平式的结构里面呢，我们工艺呢，尽量选择三步，就是一步、两步，三步，听清楚啊，这就说对于我们工艺在这个地方的一个分析，就是在就是说，哎，什么时候情况下面我们用这种呃转这种压平键的一种展开方式，什么情况下我们用这种侧 压平间的一个展开方展开方式？还有就是他在他的一个呃，就是工艺吗？我们说的工艺尽量选用我们的三道工艺啊，尽量选用我们的，比如说九十度 啊，四十五度再打这种啊，打完九十度再打这个，再打这个，尽量选择这种，除非说你是没有办法，因为有的时候啊，我们的工序里面不够啊，就是工序不够的情况下，那我只能选择啊，我只能选择一步，只能选择就是打个四十九度 啊，打上九十度直接选择我们的啊排平。但是这个地方也说了，呃，尽量啊，尽量在十五个毫米下的直边，我们可以一次做压死啊，如果大于十五的话，我们还是要考虑明白没有？这是说 首先我们先了解一下啊，这里，因为我们在展开的时候我们会发现吗？展开有两种公式，虽然都是一样的形状，但是它展开的公式跟你的 结构会有，就是你的结构不同，你的展开的公式他是会有所不同的，你看没有？为什么呢啊？因为你这样的成型跟你这样侧面的成型，他的一个材料的一个走向吗？材料的一个这种走向， 我们说材料会有拉动吗？会有延展性吗？对不对？那么他这样的一个侧面成型跟一个从上往下成型，他的材料的延展性，拉伸的这种延展性他是不一样的，所以说他两者两者的展开 的长度是会不一样的，好吧？啊？我们这是，这是这里提供了两个公式，大家可以参考这个公式去进行展开啊，这是第一个。

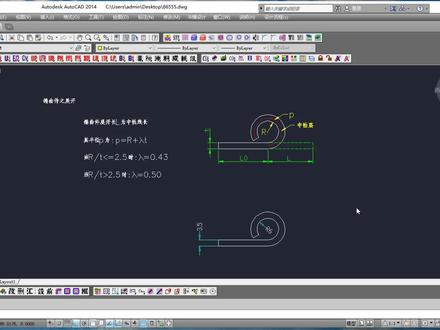

大家好，今天我们来讲一下这个卷圆键展开啊，这种卷圆的展开，卷圆展开呢，它的 lv 就是这个中性层的一个长度啊，它的 l 值 等于 l 零加上，对吧？等于说 l 零加上一个 l， 他的 l 值呢，就是这个中性层的值啊，就是这个圆弧的长度，等下我们来展开。呃，这个圆弧的这个 p 是怎么得来的呢？半径 p 为 就是等于 r 加上这个系数，乘以 t 啊，乘以六后就是。然后我们来看一下啊，他这个底下底下呢有两个条件， 当 r 分之 t 小于等于两点五十，这个系数呢是等于零点四三的。当 r 分之 t t 大于两点五十，他的系数是零点五的啊，那我们来看这个例子，看这个例子啊，呃，首先我们看一下他的 r 角呢是 r 六的，然后六后是三点五的，六后是三点五，然后我们来看一下他满足哪一个条件？ r 分之 t c a l r 分之 t 六除以三点五 等于一点七一，他是小于两点五的，所以呢，他满足这个零点四三的系数，所以呢，我们把 cl 零点四三乘以他的料后三点五。 呃，他这个值呢就等于一点五，是吧？一点五加上 r 是六六加上一点五就是七点五， 也就是七点五的半径， p 值是七点五啊，以这个圆心七点五的半径输进去， 然后呢这边的长度跟这边切断，然后这边的长度用这边切断，这个呢就是我们的一个展开之后的一个长度， 然后我们展开呃，量一下，要测量这个圆弧 li 去测量这个圆弧的这个长度，他的长度呢是三十九点四八，也就是三十九点五， 我们直接在这边断点的地方拉出来。三十九点五啊，三点五是吧？ 这个黄色的部分就是我们 l 的部分，也就是我们展开的部分啊，这个就是我们卷圆的一个展开， 如果说你满足底下的这个条件，就用这个底下的系数去乘以这个料后，好吧，这就是我们卷圆的一个展开啊。学习更多五金冲压模具知识及飞镖自动化知识请关注我。
