汽油发电机定子励磁线圈怎么接线图解

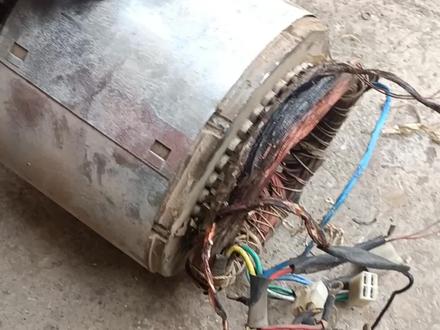

大家好，这一期我们将讲的是维修一台汽油发电机的电子维修视频。这是台七点五千瓦的发电机，这是发电机的电子电子线圈烧掉了， 要大修。在没有弄拢之前，首先不要把线传拆下来，首先要知道他怎样接线，把这线弄明白了，然后再进行下手维修，否则的话你修好了发不出电来。现在正在破解这发电机的数据，这种两机的发电机 有两组线穿，特别要注意，两组线穿是起接入这个发电机能不能发出电脑最关键的线穿带插头，两根灰线和一根黑线是直接与调节器连接的，就是这三根线，但是 实际上只有一组线穿一个头一个尾，然后中间一半接根过胶线就可以了，是到调节器里面去的，这个是最关键的，错的话发电机就发电不正常。 蓝色的线是最主要的，也就是相当于历史线穿，他出来电压只有九伏， 只要两组单穿组成头跟头，连接出两根围，直接经过插头 与调节器连接，这是经过调节器，然后直接调节器到转子产生口变的电压，从而使转子改变磁场变化大小的。 其余的线都不是很主要的，其余的几根线都是主线，是发电线，两根病人 三根火线，一根零线。他的维修方法是很简单，我这台是六同性双层绕法接线，跟到两级电机差不多，他中间抽一个新点就是二百二十伏，其余的三根线 是三百八十伏，杂数不是很多，两根命瓤十掌六同心， 两根零点八零的线，还有三根线直接过节线里面抽出来的，也是到调节器里面，调节器总共有三个插头，发电机的现状已经拆下来了， 他立直线穿，一跨十八，现在把线膜比好，开始绕乳线穿，也就是发电线穿，发出三百八十伏的线穿 就是这个线圈，总共有六组线圈，线全部都绕好了，开始修，开始放电槽纸，电槽纸已经放好了，总共槽数是三十六层。 线穿全部已经染好了，开始下线，放到镜子里面去，这是粒子线穿，只要两个单穿，嗯，就好了，就是这样的效果。对称的， 总共有四根线，对称连接出来两根，直接接到蓝线上面去就可以了， 还有灰线和黑线，灰线和黑线是直接接一个单圈上面，单圈中间，然后抄一个桃子就可以了，两个会线一个头一个歪，黑线是中间抄到一根线图就是这样的。这蓝线也是大条 心里面头跟头连接尾出来，要么尾跟尾连接头出来都可以。历史宣传已经全部都已经记好了，现在开始维修 发电线穿修方法，整个过程就是这样的，用了一天半的时间，已经修好，发电线穿已经装上去，开始试机。输出电压是不正常，输出电压二百二十伏，摇两百三十伏，一根电线三个火线全部都测量一下，看电压平不平稳，三个火线的电压平稳， 电压也正常，再测火线，火线三根火线有四百伏也是正常，只要三根火线测出电压都达到四百伏，那就可以了。这期视频就到此结束了，希望对大家有所帮助。指针式电压表已经达到四百伏，记得可别忘了点个关注， 好，下次更新视频第一时间可以看到新的作品，谢谢大家，拜拜。

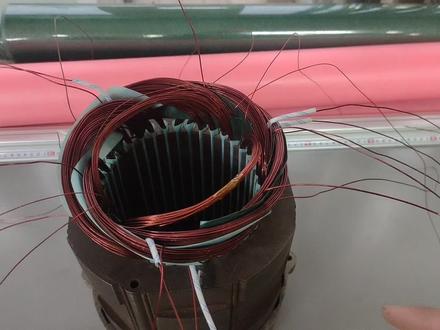

该电机线已经下好了，我们进行接线，在接线前要给大家讲解书的一百零四页，它的接线原理。头前几节我们学的是单向汽油发电机它的接线， 这样单项你学会了三项就非常简单了。三项，呃，就是六组线圈，然后七样，我们讲的也是一面线， 其实这个三项，嗯，就是三个单项，大家看看不看例词，这个情况是不是三个单项只要把三个单项 啊接在一起，他就是三项了，他的接线方法也是和单项一样的，我们一项一 一项去接，这个接线就简单了，我们先一项一项接啊，还是拿取样的这根线当头啊，这样进，然后电流正转 出来了以后，和这一根线头啊和直绕轴连在一起， 然后这一根线和下一周线权为结尾，然后失持 就可以了，那么他的取样还是从这个位置引出一根线，然后过来当模块就可以了。那么第二项还是同样的方法去接 三项，我们都已经把它画好了，那么它的取样都是和单项的一样，从这个地方出来了一根，然后三项就取了三项的 一样，然后这两根就是接历次线权了。那么这个三项电动机这个输出电压，每两项之间他的电压都是三百八十伏啊，这个是 ab c 啊，三项，那么他单项我们说了是这一轴线权，他的输出电压二百二十伏， 那么为什么 a 项 b 项他们之间电压就是三百八十伏了，哎，你看把这三根线连接在一起， 就是行星解法，三项的行星解法，那么 a 和 b 他们的电压也就是这两项线圈加起来的电压，那么电压肯定要比这一组线圈，也就是一项的线圈电压高， 所以说 a 和 b 是三百八， b 和 c 是三百八， a 和 c 也是三百八，那么他曲线是怎样构成回路的？像我们单线的，他是用了这一组线圈的电压 去跳下去了，那么三项我们为什么要把三个曲样的线 接在一起？他是这样的电，比如说从去向的这一根线进来，他要顺着这个线圈， 然后进入到另外一项曲阳的线圈，然后才能构成回路。所以说在这台发电机当中，我们接线要特别注意的是三根曲阳作性检， 如果你拿这三根线做星点，那么取样的电压就不一样了，发出来的电也就不会符合要求了。我们接线首先要学会这个原理头，然后才能在电 机进行接线，下面咱就根据时尚的这个头把这个电机线接好。 大家看到这个线啊很多，但是当你把接线头弄回来以后啊，有思路的去接线也就简单了。 首先我们看到内部的这个限权，这两组限权啊，然后他就是历次限权啊，有一组是历次限权， 离次线圈的两根线头，我们把它找出来啊，然后他是去模块的，这个大家就已经会了，我们把它放进去，还有两两根线头啊，还有两根线头，这个就是输出十二 负的，或者有的是输出双摄的负的，那这个线也简单，我们也就把它放进去剩余的线头，也就是直绕走他们的线头了。那在接线的时候，我们首先要捋清楚这个线头 啊，这一共是六轴线权啊，六轴线权我们在画图的时候已经告诉大家，我们先接就是每一轴他们的曲阳线， 那曲阳线我们看一看啊，拿其中一组给大家讲一下，比如说这根线啊，他套套管的就是曲阳的，我们拿曲阳的和 这一组线圈上面不取样的连接在一起啊，这一组线圈啊不取样的线头，把它们连接在一起 好，连接在一起，把这个线啊刮一刮，就是拧在一起，就是去模块上面的，那么这一组线圈我们解好了。 好，下面我们接另外一组，就是先把带曲样的接好， 看这两根线头啊，就是这一组线圈上面的，那么还是拿里边的取样和外边不行不取样的把它们连接在一起 好，这一根我们也连接好了，然后我们看下一项，下一项这一组线圈带取样和不取样的这四根线头， 也是拿内部的和外部的不缺样的线头把它们连接在一起。 好，这样就成了三根曲样，就是曲模块上面，也就是我们书上的黄色的三根线。 好，这三根我们不说了，已经接好了，那么下面大家看里边 六根线头啊，里边六根线头，外面也是六根线头，那么现在他就是一个 三线的两极电机，这样接线就容易接了，你把它看成三线的两极电机就可以了，只需要把过桥线连接在一起就成了。 好，我们拿其中一根曲样的线当头电从这个地方进，就会顺着这组线圈到里面的这根线头。还我们接电动机的方法， abca 找到同一项线圈内部的线头，把他们两个连接在一起就对了， 那么这一项呢？过桥线接好，我们接下一项，好，这一项从这里挡透。那么下一项 我们前面学的课程，割一组线圈啊，割这一根正好是拿取样的这一根线当头， 然后还是同样的方法，找到里边的这个线头，找到里边的这根线头还是 abca， 正好找到这一项里边的线头，把他们两个接在一起 好，剩余的那一项也就是里边的这两根线头，也不用再去收了，直接连接， 其实他就是一个三相的两极电动机。我们把过桥线接好，剩余外边六根线头， 这六根线头我们拿曲阳啊，曲阳的三根，一根隔一根，又拿一根，再隔一根，再拿一根就是曲阳的三根，把它们作为星点引出去就成了， 剩余的三根就是 abc 三相电了。看三根取样的线，这是过桥线，把它管管接在一起就可以了，形点引出去就是发电机的零线了。

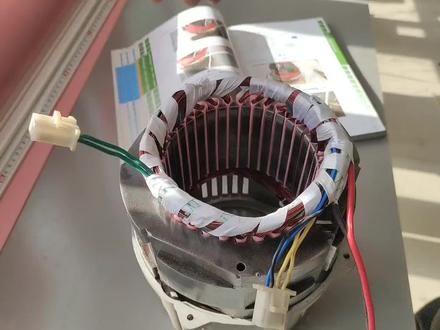

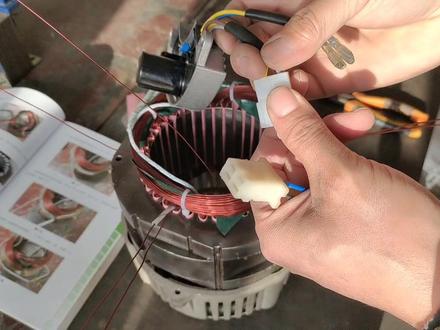

这个插头就是输出十二伏的，这个插头就是两根取压，两根立磁，也就是和模块相连接的 发电机装好了以后，把这个模块的头插上就可以了，这两根是去碳刷，上面的，这两根就是一零一火，输出二百二十伏电压。 这一节就给大家讲解时代九十页单向汽油发电机它的接线方法。 我根据我们前边的课程讲的单向发电机的接线头，把这一台发电机接好，这两组线就是带曲样的线， 这两根线就是不带曲线的，中间的这个线，现在大家看到的这两根有套管的，就是输出十二伏的 这两根线，也就是立磁线啊。把线头都分好了以后，我们先接十二副时池的线，时池是用了一个插头啊，我们把插头接上去就可以了， 想学习电机发电机水泵维修的点视频下方购物车就可以买到这本书了。 这个线头接好了以后，呃，咱就开始接 往模块上面去的插头了啊，模块是这样的啊，这个插头是一个公插，一个母插，这样插上去的，呃，这两根线是去碳刷的，一正一副， 呃，那这个插头我们在拆发电机的时候一定要记一下，哪两根是接力磁，哪两根是接曲样的， 前面课程上面讲的就是这个例词，是很简单啊，出来两根直接进模块，主要大家要学会就是上面这个图，他的接线， 接线，我们首先把这个曲阳这一轴线权的线结合， 那从这个图上面看，是拿取样的一根线和 不取样的线连接在一起，出来了一根，那么剩余的两根线，其中取样的这一根我们也去跳下去，另一个就是当零线就可以了。根据我们要梳上的头，我们看这组线圈， 取样的线圈我们在绕线的时候已经把它做了记号，这个大家嗯，已经明白了，我们任意啊拿这根取样和 不起样的连接在一起，或者说拿这一根起样和他连接在一起都可以的。 那咱就拿这个取样和它连接在一起 好，然后把这个线关一关，连接好。 好，这一根线就是去祁阳，那这一根线看他的记号也是去祁阳，不过这一根线头他担任了两个责任，一根我们把它当食吃， 另一根也是去取样，那么在这一根线头上面就得引出两根线了。 好，现在这个插头黄色的两根是解曲啊，我们把这个 线把它们先接在一起，另外这一根就是要引出一根线，然后和曲亚接在一起，所以说我们在这个线上面需要这样去接线， 一一 这根是当零线的情况下，电从这个地方进，然后就会从这组线圈这根线头引起，然后 我们知道头接头，尾接尾，如果把它当头，这个就是尾了，那么这一轴线圈这一根就是头，这一根就是尾。所以说发电线圈 和这个发电线圈他们相连接，就是这两根线应该把他们接在一起了，就这样接 这个线就是发电线圈的过桥线了，我们把它连接好就可以了。 剩余的这两根线也就是历次线了，这一根线和这一根线就是一灵一活。 插头上面的这两根就是立磁的接线，所以说我们把立磁的线给它接上去， 大家注意接头的地方都需要焊一下， 这根线是输出线，我们接上一根红色的代表火，黑色的代表零线就可以了，然后线头都结成了，我们要处理一下线头的位置， 然后进行包扎就可以了。想学习电机发电， 以水泵维修，点视频下方购物车下单这本书就可以了。这个插头就是输出十二伏的，这个插头就是两根取样，两根立磁，也就是和模块相连接的 发电机装好了以后把这个模块的头插上就可以了，这两根是去碳刷上面的，这两根就是一零一火，输出二百二十伏电压。

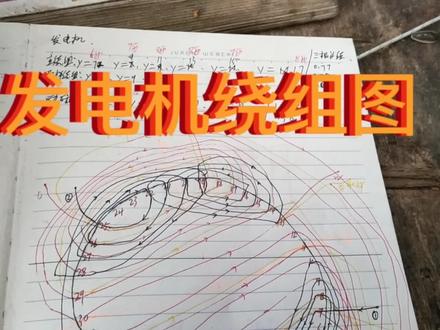

像我这一个的话就是发电机啊，钉子绕组重绕的啊，这个线圈，这是一个拔浅瓦。哈喽，大家好啊，我现在又来给你们分享这个发电机了啊， 现在我来分享的一个是八千瓦的汽油发电机啊，绕组，定制绕组啊， 像我这一个的话就是发电机啊，电子扰阻重扰的啊，这个线圈，这是一个八千瓦的，他这个主导主，嗯，都全部已经给洗出来了啊，然后他的线是三根 病扰的啊，然后他这里取样老祖的话，他也是三根病扰的啊，他也是这三三根病扰的啊，然后他的杂树也就这么多啊，奇迹也在这里啊， 然后还有他的历史老祖啊，历史老祖啊，你看极具啊，杂树我都已经全部给立出来了，根数是吧？也就是一根 老的啊，零点五六的是不是都给你们弄出来了？然后的话就是这一个图能不能看懂啊，我就不知道了啊，然后他这里还有一个供电老祖啊，拜年十七啊，看到没有？ 也就是全部给画 出来，不知道能不能看得懂。我把这个图给你们调高一点啊，你们自己研究一下，看能不能搞得懂。 好吧，差不多了。

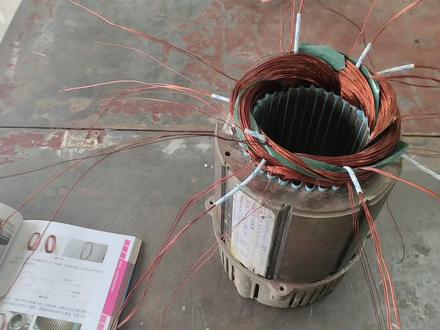

现在看到的这台发电机线头还是比较多的啊，这节就教大家它的牵线方法，呃，也就是时代一百一十五页，呃，我们先下它的立词线圈， 例词线圈，他和前面的指示不一样，下面咱就给大家先讲他的例词， 嗯，我们这一节就开始对这台等功率发电机进行牵线啊，他的售机已经记录好了， 就是 a 项、 b 项、 c 项啊，他们的杂售啊，一样，然后跨距是一块八， 历次是四轴线啊，每周都是十三家，他绕的是同心式啊，这就是历次的四个绕轴 啊，我们看鼻象，鼻象，他的杂兽啊，中间夹有取样， 然后他是有三根八零的，三根七五的，咱看一看，这就是笔相绕着的线圈， 我套套管袋，这个就是绕的是取样啊，做个记号取样，那么这一组也是取样，我用套管做个记号， 这周现 权，他是我们记录在习相啊，就是这一项习相上面也有曲样啊，他比笔相就是先进，要习 取样上面我也用这个套管啊，把它套了一下，直到拿是取样线权，然后到接线的时候，我们能够分清 这一组线圈，就是 a 项线圈，它上面没有曲氧啊，所以说 就没有做记号啊，他的杂手就是这个手距，第一层线就是力磁，力磁是四把线圈，下面我们 就开始牵线，我们先把力磁啊牵进去。这个等功率发电机他有大小槽啊，我画红色的这个机槽， 他是朝九小啊。啊，他大朝为什么要分大小朝？因为 就是功率大的那一项，用的先进比较粗啊，所以说他占的位置多。我们签这个例词的时候，嗯，就是随便哪个位置开始都可以 历次线圈，它是同心式的。我们还是从小圈开始 啊，另一边我们不掉边直接牵进去。 好， 我们圈第二个线圈的时候啊，需要和他重叠啊，这四个边重叠最小的圈，从这个位置开始 啊，我们可以这个线圈非常少，可以，就是，嗯，同时往里面牵 这一部分我们就签。好啊，另外两组我们签在就是他一半的上面 力磁下进去了以后我们再下直绕轴，也就是发电绕轴。 如果你想学习发电机、电机和水泵维修方面的知识，推荐你这本书，能够自己就在家学会点视频下方购物车就可以买到这本书。

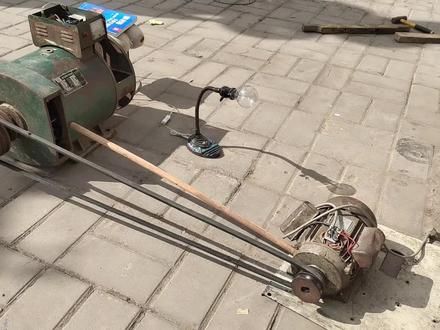

因为没有动力去带动这个发电机，所以我们用一台单向电机来逮转它，看看能不能发电。我们在输出端接了一个白纸灯泡，我们通上电， 让马达转起来试一试，看看这个灯会不会亮。 这台柴油发电机线圈已经下好了，呃，就是今天进行接线， 这个发电机一共有两套绕走，大家看到红色卷子弹这个线圈就是发电线圈， 看到里边蓝色隔开的这个线圈，它就叫粒磁线圈。嗯，首先我们这个发电线圈进行接线， 看上去线头还是非常多，为了让大家能够看得清楚，我们把粒磁线圈先放进去，先说就是发电线圈他们的线头这样去接 现在看到的线头啊，这一边六根线头，这一边六根线头，他是四级的，我们绕线的时候就是，嗯，两轴线 圈连绕在一起，下线的时候，呃，就是下了 a， 下个 b， 再下个 c， 然后再下 a， 就这样下 连绕下好以后啊，就是这边六根线头，这边六根线头，那么这样去接线，我们只需要嗯，把其中一边的线给他串联起来，因为是一路串联 发电线圈，他的牵线方法和我们书上三十五年双层绕走牵线方法，嗯，是一模一样的，所以说电动机你学好了，这个发电机就很简单。那么他的接线方法我们是连绕 牵线，所以说就按照时代五十一页连绕牵线方法的接线原理进行接线，只需要把最近的六根线按顺序去接，我们接 这边六根也可以，接这边六根也可以。我们拿这边的六根线进行串联，其实是 这三根是通着的啊，这三根和这三根他们之间是通着电的，这三根和这三根他们是我们连绕的，通着的，所以说我们只需要把 这一根和这一根他两个接在一起，然后拿这一根，这一根线和这一 根连接在一起，这一根和这一根连接在一起，这样就是一路串联过桥线就这样连好了，然后进行焊接 连接线接好以后，剩于这六根线，这六根线我们拿一根割一根，再拿一根，再割一根，再拿一根， 这三根我们把它拧在一起，使出接零线，剩余的三根就是 a、 b、 c 三 个火线，套上拉关， 把以前我们拆下来的引出线接上进行焊接， 打你 踏上绝缘踏馆， 这根就是零线，我们把它引出接线盒就可以了。 剩余三根线我们同样用原来的引直线把它连接出来，直绕走就接好了。 三根就是火线，我们把它先引出来， 发电线圈的线头接好了，咱就看里边立磁的线头， 这两根线是一块九，这个历次的线头啊，一头一尾，我们先把它放在一边，然后看这一部分线，这一部分的线有六根线， 是我们下的一跨四连绕上面的线，这两根线就是绕了 两圈作为电源指示灯的两根线，我们先把这两根线接上指示灯的两根线，银线也结合了，然后也把它放出去就可以了。你现在这六根线， 其中这三根大家看到没有？这一根，这一根和这一根他们是同一个方向的，这三根是同一个方向的，所以说我们在接线的时候，他是受记方向是一样的， 我们把其中这三根拧在一起作为星点就可以了，也就是我们史上将柴油发电 这一页上面四至九十三这个头，三个线要一个方向，后面一捏，有他的展开接线头， 也有他的下线和短面头，大家可以参考这两页的内容进行维修。把这三根拧在一起， 然后焊接好，进行踏，用踏板把它踏上就可以了。 焊接的时候一定要，嗯，焊接好，不能有虚焊的地方，焊好然后把套管给他 啊，套好均匀好放在这里就可以了。 解放了以后就剩丽慈这三根弦了，还有就是大丽慈这两根弦， 这两根线其中一根和立此这三根线任意一根相结在一起就可以了，和中间的结和最旁边的结都是一样的， 大力磁和小力磁连接上以后也焊接好，套管套好就成了剩余这三根，我们把它接 接到引出线上，就是接正六桥这三根引出线把它连接好就成了。 线接好以后啊，我们进行了端部包扎，呃，下面咱就先不浇气烘干啊，大家等着看看他是不是会发电。我们进行安装， 注意画环端啊，画环端是这个位置的啊，不要装错了， 装的时候要注意不能让砖子啊碰到这个钉子线圈， 这个枫叶这一端，他的端盖先装紧，把螺丝对应好， 前端盖装好了以后，然后装后端盖。轴承需要保养的就保养，轴承不需要保养，然后打上黄油就可以了， 不要装这个折扣时候不要装紧，我们要找好螺丝的位置，然后再进行安装， 把螺丝装上，然后再调紧它， 要不然你敲紧以后，螺丝没有照准螺丝孔，你还得取下来， 端盖装紧以后转动灵活，这时候我们就安装碳刷支架，这个端盖，这个支架应该是向上，便于安装碳刷，然后把它固定好， 太软。 框架装好以后，我们开始进行安装，这个碳刷 一百一十， 碳刷上面的两根线也从这个地方穿出来，然后就可以安装接线盒了。啊， 这边呢是离磁线和碳刷线啊，我们随便掏过来 啊啊， 接线盒装好以后，我们就开始连接这个线头，我们看这三根是火线，这一根是零线，那么它的接线柱就在这里， 这两根线是电压表的线，剩余这几根线就是去正六桥上面的啊，往这上面去接的 这两个就是一正一副，这三个就是三个历次出来的线， 我们这两根线就是往碳刷上去的线啊，然后我们把它擦好啊，这两根去碳 看看，上面这三根就是随便擦了啊 啊，这就成了，我们把它同样啊固定在这个盒子内就可以了， 这两根线就是这个电源指示灯上面的两根线，把它焊接上去， 这个发电机弄好了，然后咱用电动机带动他试一下，看看能不能 发电，因为我们没有柴油机来带动他。
