大家好，我是成功，我们今天讲一下法兰克 mf 怎么去读卡里的程序，就是 dnc 模式，首先按一下 pro 键， 这个界面是里面没有程序的，然后按下目录，按下操作设备，选择选择你的储存卡，然后更新一下这边就是你储存卡里的程序，然后你要加工哪个程序，可以 随便移到哪一个，比如说我们要加工十二号才去，那我们这边就写个 dnc 啊，这样就可以了。然后接下来就可以按下，按启动，他就在加工了。

好，今天说一下法兰克的传输软件的使用跟安装，然后这个是法兰克的传输软件包，点开，然后点安装， 然后这边下一步， 然后这是安装的位置， 安装完成后需要找一下他那个设定， 然后一般的话可以在所有程序里面找，然后这里有个乘数程序传输工具，把这个点开，然后点绘画，设定 的话，这里是需要输入一下序列号的，然后序列号我是放在那个安装包里面有个文本文档，可以照着那个输，然后输完是到这个 画面，然后这里是可以选机台号，就是你是第一台还是第二台，这样选，然后连第一台的话，这里先是一吗，然后这是机床信息，这里是你可以选你的机床的编号是你的一号机，二号机， 然后主要是 cnc 类型，这个要选择一下这个一，呃，如果是之前的 md 的系统的话就选 d， 现在的是零二 mf， 选这个，然后保存， 保存完之后点这个程序存储器，然后这个 ip 地址，这里这个 ip 地址是就是机床的 ip 地址，要看一下机床 ip 地址是多少，这 就设多少，这是要改的话是要点这个，这个要打勾，然后保存一下 啊，后面的这个不用管了。然后电脑这边 ip 地址的话也要看一下，这个电脑的和机床的也是前三位一样，最后一位不一样就可以了。然后我再说一下机床端的那个设定， 机床端的话正常是显示这个画面，然后点这个碎石头，然后往右，这个往往右翻页 啊，找到这个内藏口，点一下，然后这是机床的 ip 地址，要一句话幺幺八点幺点幺，这里是机床的 ip 地址， 然后要设定的还有一个，这个要确认一下，十八幺九三，好，然后还是在所有程序这里找到这个程序传输工具， 然后发送一个快捷方式的桌面，好，然后点开这个程序传输工具， 然后在网线什么全部连好之后，然后在这边这个就是刚才连的一号机了啊，这边就是系统的那些程序文件了，然后就可以往里面直接拖拖程序了。 然后再说一下，如果你是多台机的话，然后就是机床号这里再加个二出来，然后其他选择跟那个一号一，第一号是一样的，就是存存储存储器这里， 然后这个打勾之后，这个 ip 地址要看一下二号机那个 ip 地址啊，相应的在这里改一下就可以了啊，谢谢大家。

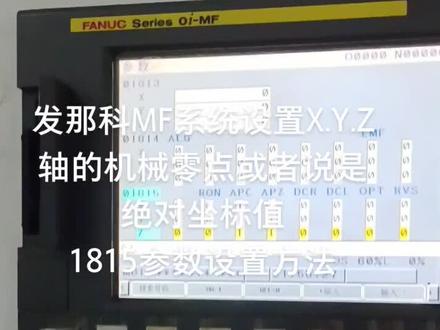

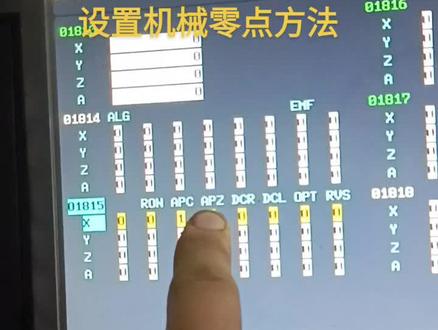

来，我今天教大家怎么跟那个法拉克啊 man f 的啊，你看这个系统啊，呃，我们放电机怎么设置那个机键原点？ 先是用手轮，用手轮摇啊，把工作台摇到那个我们要设置的原点位置啊，用手摇，比如说我们要摇摇，摇到这个螺丝的这个位置，我要把它设为原点啊，摇到了之后呢， 先把手轮摇到那个位置之后先把手轮摇到，打到 n 门 d i 模式， n 门 dn 模式，你看一下啊，机械坐标在未设置远点的时候呢，这里是一死 x， 如果设置成功之后他就会变为 x， 就是零。好，我们不动机传的话，设置成功他会变为零。 那么我们现在开始折纸了啊，打到开门 dm 模式，然后嘞八按一下这个啊， ofs， 也就是刀补啊，按一下，你看按一下之后， 厉害啊，他就显示刀片，我们再按一次的时候呢，就会显示舌定手手持活，也就是参数开关，我们必须要把参数开关零改为一啊，我们输入一啊， 输入一这里显示一了，我们点到这里一个输入啊，按一下输入，他问你要不要执行，那我们点执行啊， 现在就把改为一了。然后呢一到另外一个按界面啊，就是参数里面啊， sys 这个按键按一下啊， 我们输入幺八幺五幺八幺五，看没幺八幺五。输进去之后嘞，你看我们搜索这个幺八幺五，点一下搜索好，现在就到 幺八幺五，如果没有设置 wifi， 那我们就在这一排设置，我们现在要设置 a 开始的话，我们就在这里设置啊，首先是把 a 开始设备，就是 a 开始轴的第三位数过来，第三位 a p z。 好， a p c abc， 先把那设为零，设为零之后呢，然后我们再关机， 关节之后再启动起来，我们又把 a p z 又升为一射了之后呢，同时我们又可以把 a p z 啊第二位数又升为零， 然后完了之后他系统会提醒你，关机啊，关机。然后呢，关掉机之后，你看啊，关了机之后，然后又打开右八，这里就是 apccv 一，也就是一定要在 apc 和 appcc 为一的状态下， 然后呢，这个系统才他才会，那个艾克斯读的远点才会变为零啊，才会变为零， 然后关机启动之后，然后呢，再把那个，再再把这个就是重复关机，肯定要重复 次次这样子啊，然后再把这个 prc 开关改为零啊，改为零， 输进去再执行该为你有的呢，他会还要一直报警，那么我们一定要按下抚慰他就不会报警了，就可以到这边那个界面看，设置完之后这里会是零的，会是零的啊。

发纳科系统使用以太网进行程序传输，进行 pc 与系统之间通讯的设定。首先设定系统端 ip， 按下系统功能键右扩展软件， 找到内藏口，在公共画面中设定系统端 ip 地址和子网眼码，按下 focus 二软件 设定口，边号分别为八幺九三和八幺九二，完成系统端 ip 的设定，然后设定 pc 端 ip， 打开网络设置，右键选择以太网属性 性双击 tcpip 四自定义 ip 地址， pc 端 ip 与系统端 ip 在同一网段且末位不一致即可。注意设定时需关闭 pc 端的防火墙设置。 最后进行 pc 与系统之间通讯的测试，打开绘画设定软件， 在机床信息 cnc 类型中选择零 if 系统， 切换至程序存储器页面，勾选与程序存储区通讯选项， 设定系统端的 ip 地址和口编号， 设定完成后，点击通讯设定确认， 如果通讯成功，在界面中会显示系统端信息， 可以看到此时 pc 与系统间通讯设定成功。第二步，进行程序的远程传输和管理。我们以向 cf 卡中传输程序为例进行演示。首先下载和管理程序， 打开程序传输软件，双击机床列表文件，即可看到系统上 的文件夹，其中 cf 变恩文件夹即为 cf 卡可编辑存储区。从 pc 端的程序列表中选择需要传输的程序，比如 o 零零零幺号程序，直接拖动至 cf 卡可编辑存储区， 点击下载提示，下载完成后点击确定， 可以看到程序传输至 cf 卡中。除此之外，当我们右键选中 o 零零零幺号程序， 还可以对 cf 卡中的程序进行删除和重命名等操作，实现系统端程序的远程管理，然后查看程序的传输结果， 按下程序功能键，步入操作设备，选择卡编辑文件， 进入 cf 卡可编辑存储区。在画面中我们可以看到欧零零零幺号程序成功传输至 cf 卡可编辑存储区。

今天讲的是发那颗机器人试叫其操作键的介绍，弄清楚每个键功能和作用。 首先看 amy new menu， 它是菜单键，意思我们可以在里面如解除密码， 文件里拷贝程序，安装程序按零的查看，即 row re 查看系统里面零点校正，进入系统变量。以上等等操作还有很多，不再一一列举了。下一个 select 展示机器人的全部程序， 程序复制命名都可以在这里进行。下一个键， edit， 一键进入机器人当前运行的程序 或一键进入编辑的程序，我们想快速进入程序就相当方便。下一个键， data， 一键进入机器人寄存器或位置寄存器，玛朵寄存器等等。 下一个键 f c t n， 运行程序可以，程序结束可以进入控制启动，热启动，冷启动。我们接着看一个组合，使用 shift 加 disc， 它们两个同时按下，可以把页面选择分两个页面， 当然我们也可选择分三个页面，现在操作就变成三个页面了， 非常方便。当然 diss 单独用，可以在几个页面任意切换，这就帮我们在不同页面查看信息。下一个键 rest， 这个要经常用到， 手动按使能键背面黄色键在 r reset 键就可以消除报警。下个键 backspace， 在我们编辑程序名，编辑错了可以消除上一个字符。下个键 adam， 在几百行程序里面快速到第几行 用的是相当方便，按下这个键，输入要进入行数到一百行。再比如 回到开始，很实用。 enter 确定就不多讲了。下个键 step 黄色，单步再按下。绿色是全部手动程序运行，运用比较多。 hold 键暂停，机器人停下来， f w d 程序从前往后运行，手动运行点位要用到 八的 review 键是程序从后往前运行。 curl 键，坐标的切换组合键， shift 加六个蓝色键手动调试用道，机器人手动走。后面我们会具体讲下 private 键返回意思， next 键下一个还有一 一些快捷查看，如 i o 快速进入 do d 上下左右键就很好理解。 passen 键查看机器人当前位置，今天的课程就完了。

今天给大家讲解下更换发纳克系统电池与机床机械零点的设置方法。操作步骤一，如何更换四伏驱动器电池，用手指向内捏住电池和卡扣处，拆下电磁盒换新电池，将电池线缆插头插入原接口处，用手拉拔电池线缆插头处，检查是否插紧。 操作步骤二，如何设置机械零点参数？待系统开机后观察系统出现报警，被绿开关拨至这个手动模式，点加 x 键，将轴移动到机械零点位置处，点 mfcit 键，找到设定菜单，将写参数项输入以后音铺的确认，点 cetm 键，找到参数菜单，输入幺八幺五后，点搜索号码，找到一八一五号参数光标，移动至 x 轴参数四位左边数第四位，输入以后音铺的确认，按 下急停按钮，点系统面板关机按钮，再次开机后观察报警消除零点设置完成。

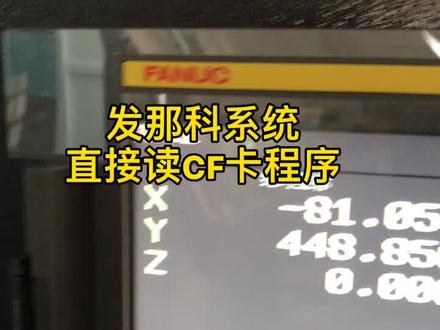

最近用华莱科系统的客户比较多，我教大家用歇肤卡直接走程序，直接执行歇肤卡里面的程序，按这个，按这个键，然后按操作， 按设备选择，按储存卡，程序已经出来了，现在就走第一条，也可以走第一条，然后按 dnc 试定 这个程序。明已经设定到这上面来了，下面打到连线眼皮模式，现在我试一下，看启不启动的了啊？ 启动不了了，准备走了，现在他正在准备换刀刀不准备换刀可以，现在可以走，一换刀好，我就停掉他，一换刀好我就停掉他， 停下他的来了。然后最近款那颗系统还有现货八五零一米一幺二七零六百重工机，我们都有现货，大家有需要买的话可以找我们这边是我在客户现场拍的一个视频， 现在现场很多鸡都是我们的，你看大家看生意非常好。

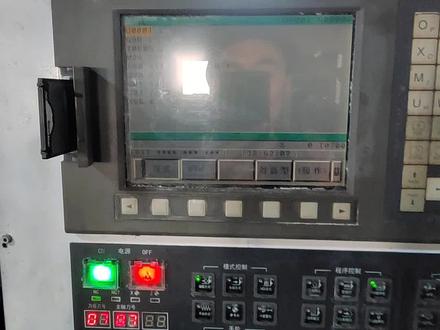

模式打到 mbi， 然后按这个按键，按这个按键出来了，然后一呢是可以改参数的， 我们现在把它改成一好。改好了，改好了，这里通道改通道。呃，四呢是走协和卡的，我们现在要走优盘，要改成十七， 这里改成司机。好，可以了，然后按一下这个按键。呃，按一下这个按键，看下操作，设备选择，如果按一次不出来的按两侧，现在设备选择选择优盘，优盘里面有程序，一条 两个六，我们现在翻页，翻页按到读入他提示模式选择编辑，我们在这里打到编辑，按读入。好了，现在开始要试 是名字了。嗯， f 呢就是代表这个卡的名字，我们按一下 f 取得来了，然后按试定这是卡的名字。那现在进系统，你两个六也行，两个三也行，我们现在两个三啊，按一下 p 四定， 按一下直行，他就进去了。程序进去了，那程序进去之后检查一下，按一下操作不行就来一次，来了先吸，按一下两个三，来了，然后改完之后把这里 呃通道改成不可以零，当时错误，这里要改回来。嗯，改成不可以就改成零。好，这样就可以了。

这个是啊，马上安排 f 的啊，啊，设这个，这个是 yz 这三组的那个机械零件啊啊，我教大家怎么做啊？这样子啊，我们先回到一个正常界面， 好，正常见面，然后呢我们找到这个按键，按一下，这个是就设置参数的啊，按一下这里，如果 ps 没开关没打开的话，你要把设定手势和这个开关打开，这里有个设定， 设定啊，设定就是这个界面刀片就这个界面设定一定要设定里面把这个一改为零啊，零改为一啊，改完之后你才到这里来，到这里来之后输入 八幺五，看到没有？再按一下搜索，搜索号码幺八幺五， 这里就是幺八幺五了啊，我们要比如说我们要改这个，改哪个头呢？就改上下这个头，上面 x 轴的话，你把切换到上面，要改这一组就切换到下面啊啊 x 在这里啊，你要首先把这个 apc， apc 这里设为零，然后再摇动工作台，摇到那个零点去，然后呢摇着改为零值，然后摇到零点去，然后再关机， 关机启动了之后关机启动啊，把这个改为零，摇到人猛一点的时候呢，再把 app 改到零，然后再关 启动，然后再重新再射一遍就好了。啊，哪把刀掉了啊？然后我关机再启动，然后再发这两个色唯一就可以了，是哪哪一把刀都掉，全部都掉。

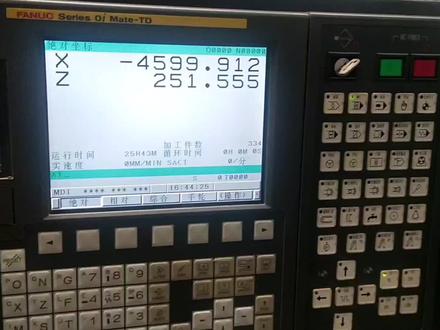

朋友们今天呢给大家讲解一下法兰克系统这个基本的一个操作。首先呢我们说一下程序的建立，那么首先呢我们点击编辑键，然后呢点击程序键， 我们输入程序号 o 六九九九，然后呢我们点你设输入键，那么这个时候呢，我们的新的程序呢就建立了， 呃，然后第二个呢，我们说一下程序的删除，我们在编辑程序界面下呢输入 o 六九九九，然后呢我们点击呃 delete 按键，那么这个时候呢 啊，他显示，呃不允许编辑，因为我们没有呃程序的内容。 输入 o 六九九九点删除， 点击执行，那么这个时候呢，我们的程序就删除完了。第三个呢我们说一下这个录入功能，比如说我们的刀架呢，想这个进行一个旋转，那我们就需要在录入状态输入 相应的道具号 t 零三零三，点击 uv， 然后呢我们点击这个输入，点击我们的循环启动按键， 这个时候呢我们的刀具呢就换完了，那个录入呢只适合我们的这个单段的一个执行方式，在我们对刀和平常操作的时候呢，录入也用的非常多。 好朋友们，以上呢就是今天法耐克系统车床的基本操作，希望能帮助到数控初学者。朋友好，今天的视频呢就到这里，明天我们继续分享数控加工的其他精彩内容。
