配盘接线技巧

今天带大家看看我们的电工配盘实训。首先是画图讲解，这是我们学员画的图，老师在示范，先早安装注意事项，学员们亲自动手体验了， 老师对学员们安装的作更正指导。老师指导完，学员们继续打螺丝固定安装仙草开始装，抵押短路期 装空气开关装完继续固定开始装。第二路交流接触器和中间机电器装完真好看，这位学员太认真了， 装完极细加固到柜，看得出这是个体力活。最后一路接线段子安装终于完成了，还不错，接下来就是接线了，我们下期接着聊。

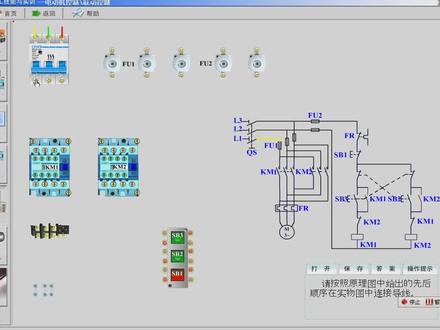

带大家配一套延绵机的控制电路，首先我们在配盘之前必须先了解这个机器的嗯动作，每一步的动作， 这是一台生产延绵机延绵的机器，这一个点击就是带动滚轮，嗯切割完成后，把把延绵输送，输送的点击， 然后中间这个地方有一个还有安装一个电机，他就是带动这个平台，嗯 嗯前进的点击，在切割的时候他嗯带带着平台前进，上面还有一个切割点击，就来回这块这的切割点击，然后最前面这几个点击是充电器，他的作用就是带动一部分动作，把板子输送给 二部分，并且带动嗯针，嗯给他缝线。还有一个时间机连器动作的时候，把一部分主电机停止，停止多长时间开始打蜜汁。 在这一个平台上面还有两个气缸，气缸能用电磁阀控制，在切割的时候把这个板子压下去，嗯把那个烟棉压住， 也就是说有五个，嗯交流接触器控制五个电机，还有一个时间继电器控制蜜汁，还有 还有四个电磁阀啊，用中间静电器控制。首先这是一个漏电保护器，这是电源的过流保护，现在 嗯一般都改成那种空开单独控制电机的，由于嗯控制成本，而且这一个盘嗯用的时间也比较老了，而且挺稳定， 也一直没有改，像这种热继电器也没有加，就用这种浏览器来控制。这是一个嗯 向区继电器，就是控制，因为他那个，因为他着电器不允许反转，嗯必须正转，所以加了一个向区继电器，是这样的向区继电器， 这两个就是呢，嗯两个拖动电机平台，拖动电机还有三部分拖动电机，这一个是主电机， 电机没有正反转，所以，嗯，只有嗯，后锁，连锁，这两个是切割点击有正反转控制，这一个就是蜜汁的时间控制。 这六个是中间继电器，就是控制电磁阀，拖动器缸，嗯，而且控制拖动电机，因为拖动电机只有在嗯切割的时候，他是，他是需要停止的， 在切割完成以后他是需要他的动作，所以，嗯，要要用一个中间机连切来实现他这个嗯动作。这一个是变压器，因为空 电路我们要变低压，嗯，为了安全起见，我们变成三十六伏低压， 首先我们要注意的就是零线，零线不能接熔断器，再一个就是 正反转，这都是基本的正反转，正反转要有后锁。 我们再来看一下这个变压器，变压器的输入有二百二的输入，三百八的输入 可以变成交交流，三十六伏、二十四伏，十二伏和六伏，我们用的是三十六伏，因为这两个电机两个拖动电机是在切 刀切割的时候是要停止的，只有在切完以后才动作，所以我们就用一个中间继电器，用他的长臂触电， 长臂触点来控制这两个交流接手器，也就是说在切割的时候就切割他细核的时候，他两个是断开的，在切切割完成以后，他的长臂触点闭合以后他俩才启动， 这是一个最基础的控制电路，但是包括 连锁护锁、正反转、时间控制、向前控制变压器、中间机电器，基本 的，嗯，基础基础的电路都都有。然后就是我们配盘的时候，首先在拿到配盘之前必须把设备的每一个动作，嗯，包括行人开关，包括包括 线位都要都要搞清楚，然后再画电路图，再配盘。

啊，大家好啊，今天我们看一下这个感应器啊，在我们这个飘 c 风的接线啊，怎么去接线啊？首先我们来看一下，这有三根线啊， 中正蓝负啊，黑色呢是信号线啊，那这个棕色线呢，就是我们接的啊，这个十伏到啊，三十伏的直流电啊，正极啊，那这个蓝色线呢接的是零伏啊，这个黑色线呢为信号线啊，那这个信号线到底是正还是负呢？要看你这个感应器啊， 那我们这一款感应器我们来看一下啊，这个感应器是 pnp 的啊，所以他的信号线呢为正啊，如果你感应器啊是 npn 的呢，这个信号线就为负啊，那下面呢，我们来看一下啊，这两张图 啊，首先我们看一下啊，这个 plc 上啊，这个公共 端呢，我们接的是啊电源的负极啊，那现在呢，我们就属于是漏型接法啊，漏型接法啊，咱们来看一下啊，这三根线 啊，三根线啊，刚刚说了啊，这个是中正啊，蓝副啊，黑色呢是为信号线啊，此时我们这个感应器呢是 pnp 的啊，所以这个信号线为正啊，能把这个线啊接一下 好，然后呢我们把这个信号线啊接到二零点二 啊，其实我们上电 啊，你们来看一下啊，当我这个感应器啊感应到啊，我们这物体之后呢啊，这个二零点二呢啊，就点亮啊，说明我们这个接线啊接的是没错的啊，没错的啊，那假设说啊，我一款是啊，偏批的啊，这个信号线为正呢啊，我们去用什么圆形接法啊，圆形接法啊，我们把这个啊， 饭店 啊，把这个公共单呢，我们接正， 然后再上电啊，只是我们去感应一下啊，当我这个感应器啊，感应 物体啊，虽然说我们感应到物体了啊，但是我们看一下这上面啊，这个漂心上面这个爱领点啊，根本就没有通啊，说明啊，我们就没有形成回路 啊，所以说啊，我们现在呢啊，啊，这个黑色线呢，是为正信号啊，那我们现在呢采用啊圆形接法呢啊，是形形不成回路的啊，那么现在呢，要把这个公共端啊接负啊，也就是采用漏形接法 啊，那我们现在啊，像我们这一款 smart 能不能采用圆形接法呢啊，是可以的啊，因为现在的 plc 啊，内部啊，都是采用啊双向光电藕合的啊， 所以在这里面呢，如果你是要采用啊这种圆形接法的啊，那你这时候买感应器的时候啊，那你去买啊， npn 的，也就说这个信号线啊为负的 啊，那我们就可以这么去接啊。

大家好，我是小孙，那今天呢我教大家来快速配盘，那我们呢现在配的这个盘呢？空配件箱是空的，我们配他的叉车充电的，也就是给叉车充电的配件箱。 那首先呢我们要一个接触器，那还有个漏电保护器，还需要我们的失控开关， 那有了这些之后呢，我们还要对他进行装电表，节能表， 那这四样东西加起来如何批盘？小孙带大家快速的入门，快速了解。那首先呢我们先 在披肩墙的里面进行安装轨道，也就是把这些先固定起来，那我们现在开始安装轨道，那现在我已经在电柜里面装好了轨道，还有我们的三相电表，三相电表我也固定好了， 那现在呢我们把漏电保护器装进去，那装漏电保护器的时候呢，我们先要把这个底部的螺丝去掉，因为呢这里有个卡扣，卡卡的时候呢，不出胶的话我们不方便卡进去，出胶之后呢我们 往外扒，扒下来了，扒下来之后呢我们进行安装，那安装的时候我们用平口螺丝刀对着卡扣撬 浇下之后呢我们的漏电保护开关装好了。漏电保护开关装好之后呢，我们装接触器， 那这是个线圈接压三百八十伏五十盒子的接触器，那我们把接触器也装进去，装接触器的时候也是同样的方法，那它上面呢有个卡扣，有卡扣，那我们用平扣螺丝刀把这个卡扣翘起来，然后我们压下， 压下之后呢，他卡在轨道上， 装完接着制。那我们现在装时空开关，时空开关也是有个卡扣，他也是安装在轨道上的， 我们把时空开关 卡扣用瓶口螺丝刀撬直卡黄压下，那我们装进去了，装进去之后呢，我们进行接线， 那接线的时候呢，我们要按照横平竖直的接线方式，我们来接线，首先呢我们接黄线， 那接的时候我们把线头子打一个小勾，两边都打一个小勾，这样做的目的是为了什么？这样做是为了他能接触的更好，不容易脱落，那我们现在来接线， 黄线 接好了，那我们开接绿线， 绿线接好了，我们接混线， 那我们的主线已经接好了，那我们现在来接控制线， 那接控制线的时候呢？我们首先看到这个时空开关，他是三百八十伏的时控开关，这两个呢是进的，这两个是出的就是两上三百八的， 两上三百八的呢，我们用时空开关来控制接触器的线圈， 现在呢基本上接线完成了，时空开关 电源进线，那从这里引过来接到是控开关，然后他的出现呢？出现接到 i 一 i 二， 那我们三项表的接源线呢？也是接好出线，接好进线呢？暂时还没有接，给大家看一下三项表是如何接的， 我们三项表接线输好一四七接电源的进线，那 三六九节电源的出现，电源出现了，出来之后接到我们的总开关上，那总开关是漏电保护开关， 那我们的十号断子线呢？十号断子线他接的是零线，零线呢接过来接到我们漏件保护器，那专门有接零线的，大家可以看到这里有一个，嗯， 那这是总体的时空开关控制接触器的接线图， 那这个呢是对叉车充电的充电器，我们进行了一个接线的失控开关来控制， 喜欢的朋友们进行收藏，感谢大家的观看，喜欢小孙的点个关注。那下次给大家分享如何设置失控开关 时控插头，不同型号的时控开关如何来设置他的自动手动。 最后还有一点想对大家说的是接班线。然后安装完柜子之后，我们一定要在柜门上装上警示标语，当心出键，或者说小心有键之类的标语。

看一下这个自锁电路，我们接完之后看一下这个现象，按下启动按钮，交流接触器适合电动机运转，按下停止，我们电动机停止运转，启动 停止，大家细心一点，比着这个实物接都可以接好。这个自锁电路应用的比较广泛，有些风机的启动水泵，还有这些液压站的油泵都会用到自锁， 我们零基础的，有没有想学这个电工技术的，我们每天晚上八点直播学习，通过看直播学习就可以学会这一些电路图，如何看懂电路图，我们还会练习配电盘接线，自己可以配电盘。 感兴趣的双击评论来报名，感谢大家双击评论支持我们每天晚上八点直播学习，喜欢的收藏转发。

实操应用教学，一对一的指导，难度降低十倍，效率提高十倍，扎实学好技术，人生即可改变。现在这个地方贴着他这个边，你也可以全部做成一条直线的啊，做成一条直线，你可以 大家看一下是喜欢做成一条直线还是做成两条的。这个地方他这里有个扎带挡住了，把它剪一下， 还是做成两组吧，做成两组宽一点就不做成一组了，这样子给他稍微的调整一下，你这个就可以了啊，好，顺着这条顺着这条边，然后往上往上给他折上去啊， 好，现在剪，剪的时候来这样贴着这个边剪掉，放上去看一下， 拉一下，可以，拉不动就行啊，拉不动就行，然后剩下的这些线还是一样顺着这条边啊， 这里剪的时候，我们所有的剪的剪的都是要顺着这条边去剪啊， 你就大概的去试一下，每个位置是属于自己的最好的位置，只要试出来一条，哎，他这个挺准的，那就后面的你就照着第一条这样子去剪，这样子去做就行， 没有说方法，永远是没有固定的方法的。好了，顺着这样子坐过去啊， 是不是你这这两条的线他是不是他就紧紧密的贴合的啊？ 对准啊，一定要对准这地方，你对不准的话，你剪出来的线他就是斜的啊， 好了，对准了之后从白色的边剪掉。

在这个三相电的电箱发布作品以前，我要把几个节点给大家去说一声，就是下一个视频，我会把配盘的我们一些细节问题啊，怎么去出的线给大家去展示的。嗯，发送，首先呢 就是我们有几个节点大家要注意的啊。嗯，比如这这边是用我们十六平方的一个呃多西的软线去连接的啊，他需要挂西，就是我们在连接完确定好长度以后，这个地方啊软线的这个地方都需要挂西。 然后还有一点就是我们零线牌这个地方啊，需要用这种压线帽去把它压住啊，然后这个地方也是没有这个压线帽了，因为我们的这个环境啊 受影响这个没有带，这个暂时先这样，回头的我带回去以后再给大家去整就可以了。

大家好，我是阿浩，今天给大家分享一下怎么盘这块板子，这块板子上面没有二次线，全是一次线， 这是零线，这是 a 项， b 项 c 项。这个板子总共有三十多个回路， 都是以四平方的线为主，还有几根六平方的和十平方的有很大个功率的开关， 然后客户要求是一个开关一根线，我的做法是上面一批的单独给他接了一根线，然后用回流牌并下面其他开关都单独走线， 下面给大家看一下那个爬的过程。今天这个视频剪的有点长，不过大家喜欢，对你有所帮助 的话请耐心看完，然后帮我点一下，强烈推荐让更多的人看到这个板子。我们从零线开始入手，先扎的是零线， 分出来的每一根线我们一定要剪的一样长，因为做一次线我们要保证这个线数跟分出的线基本上是横平竖直的。 零线接好之后再接别的线，这线从 c 相把红色的线 c 相放到最下面， 先是把最短的一根线线给他引出来，然后再接上，这样是整个线数不会再移动，然后我们再用再放入 b 相线和 a 线的线 同样的方法，线两边分好之后，把最短的一根先给他接到开关上面来，这样保持整个限速不移动，我们有个支撑点，使整个限速做到横屏， 老师也会叫他去学校谈谈话， 这样分好的每一根 线都剪的一样长，然后上好螺丝里面。 上面的线引好之后，我们开始走下面的线，先要用 扎带把整个线的位置调整好，线扎的圆线竖扎的圆圆里，然后再合适的位置把线子折过来，放到下面线的上面，再每一根把它分线分出来。 分线我们讲究在线竖的中间把线分出来， 不管是上面的线还是下面的线，都尽量扯到线束的中间来，使所有出来的线在一个平面上。 我写了这么， 那么接下来让咱们一起对号入座坐。 这主要的线都上完了，剩下就是浪涌的线跟下面上面的灰溜拍。没有拍视频了，直接给大家看成品 这样一个这么多回路的，嗯，配连盘一次线走成这个样子，大家对我的手艺觉得怎么样？还满意吗？ 如果你觉得我的手艺还可以的话，麻烦给我点个赞，如果你觉得有还有什么地方需要我改进的，请在评论区告诉我。 今天这个视频就跟大家分享了，这这是一个控制盘的接线， 感谢大家的观看， no。
