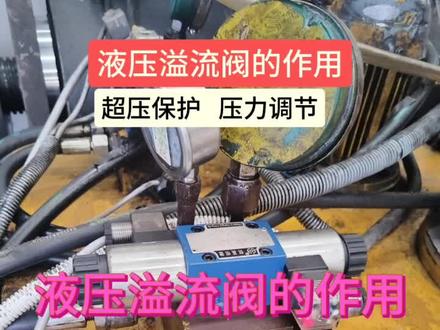

像我们这个液压系统里面他们说的那个逆流阀,这个是干嘛的啊?逆流阀呢主要起两个作用 啊,当然是在不同的 ei 系统中它的功能是不一样的。嗯,像我们这套 ei 系统呢,这个一流阀就是属于安全阀的作用,嗯啊,我们的泵设定系统压力,嗯,这个一流阀会比泵的压力高两到三个兆帕,嗯,作为安全使用 啊。另外一种做法呢是泵,是直接是定量泵或者是这种恒压泵啊,我们的逆流阀就是起调压作用啊,直接调节系统的压力 啊,这个通常是就是说看系统设计的啊,一个设计理念是什么样的啊?他可以做,安全阀也可以做 啊,有这两种功能啊,我了解就相当于意思就说如果说液压系统没有这个一流阀,这个压力就逐步逐步的增大,嗯, 有如果,如果是我们的常规的这种液压系统就是定量泵啊,他就会压力就会升高,就会升高。对对对啊,他是控制这个压力的一个大小的,就是我们对液压系统整个压力进行调节的一个法啊。 啊,了解了解了解,就相当于这个油往这箱里面灌,灌的太多的时候压力就会起来起来,然后就通过他,就是相当于说白了就从从旁边弄个小口放出去,是这个意思吗?对对,差不多差不多,是的是的啊,了解,这个压力不能 持续性的升高啊,会对系统或者是对其他的造成损害的啊,所以这个法很重要,非常关键的是吧?啊,是的是的啊。

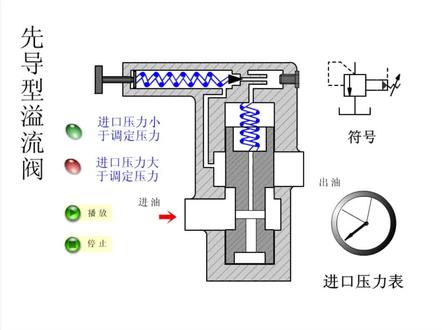

大家好,今天我聊一下先导式一流阀啊。嗯,上面那个是直动式一流阀,他特别像一个单向阀,对吧?只是这里的一个有一个调节手柄,他比单向阀多了一个调节手柄 来设定这个一流发的设定值,压缩这个弹簧。直通式一流发相对来说非常简单的,当压力升高,然后达到了一流发的设定值,就可以推开这个可调弹簧,对吧?推开这个弹簧,把这个发型移动到油路这个位置, 打开这个衣服,也就是说当这边的压力进一步的压力升高,然后这个啊锥面上面会受到一个压力,然后这个压力作用在这个阀芯上面,阀芯啊推动这个弹簧,然后克服这个弹簧力,实现油液的这样 美的一个礼物, 对吧?这个是 pick, 这个 take 非常简单啊,那么先导式一流方呢?稍微复杂一点, 呃,他的符号在这个,这个当然是他的详细符号比较详细,他有两个弹簧,一个弹簧,两个弹簧,那么他的组成是 先导这个主阀芯加一个直动式一流阀。然后呢?我们的设定只是靠这个, 靠这个可调的弹簧,大家看这个弹簧这边有一个箭头,代表他可以被调节,那么这个弹簧是不带箭头的,对不对?就是这根弹簧他是不可调的,我们要设定我们的一粒花的设定值,就要调这个弹簧,也就是这个位置,这个是 是硬弹簧。呃,在我们这个详细符号里面啊,进油是从 p 口进来,然后去打开,尝试着去打开这个主阀芯,对不对?然后呢旁有一个先导油路,可以从这个主力口去到我们的先导阀,也就去我们这个直中式引阀啊, 然后直到我这个压力慢慢升高,达到了这个阀的设定值, 然后这个阀就会被打开,油液就开始流动起来,对不对?油液就是这样的,先导油就会这样流动, 直接达到它的设定值,先导航这样流动,然后就会在这个主力孔两端产生一个 data p 啊,然后这个 data p 会导致什么呢?导致我 这个点的压力和这个点的压力不一样,也就是说这个位置的压力和这个位置的压力不一样,如果这个这个位置的主发心这下面这一侧的压力足够高,就可以去推开这个发心, 让主阀芯也打开,实现了 p 到 t 的一个流动,对不对?好,这就是所谓的先导控制,它关键的一方在于这个主力孔键,一旦这个溢流阀被打开, 然后这个油液一流动,流动就会产生在阻尼孔这边产生一个压差,我们刚好利用这个压差,利用这两个地方的压力差,然后来控制这个发型, 嗯,好,这是我们从符号上面,那么我们接着对应这个符号,我们来看这个啊实物以及 我们这个坡面图,对不对?好,这个位置是 p 口啊,由从这面进去,然后 通过这个先导有个他首先作用在这个面积上面,对不对?弹簧呢?一开始把这个发型压在上面,但是没关系,他有个先导有路可以去我们的这个位置呢,先把发型压住 好,当压力慢慢升高,直到达到了这个啊弹簧的设定值,那么好,这个弹簧被打开,打开之后这里的油可以走,然后这里的油也可以走,那么整个系统油液就流动起来,流动起来就会在这个位置 产生一个压差啊,我们利用这个压,这个位置的压差,也就是这里的压力和这里的压力,为什么呢?因为它是联通的,对不对?这个位置的压力基本上等于这个位置的压力,所以说我们利用这个压差,这里压力大于 里面的压力,所以说我们就可以把这个阀芯向上顶开,向上顶开,克服这个弹簧力,实现油液的一个这样的一个流动实现,我们叫溢流, 实现逆流啊,我们也有食物啊,食物上面更加清楚直观,我就简单的啊,讲一下,这食物上面 pick 是这个油口,然后 teak 是这一个,对吧? pick 的油过来,先尝试着去打开这个,嗯,逆流房, 然后呢,由于弹簧力,弹簧力一开始压力低的情况下好,这里的压力和这里的压力相等,为什么呢?因为是这样过来的,对吧?通过这里,通过这个发型,然后压油来到这个位置, 如果阀芯没有打开,如果这个先导阀没打开,那么好这两边的压力相等,为什么?因为你油液没有流动,没有流动就不会产生在主力孔层的一个压差, 不会流动,所以说这两边的压力相等。然后上面我刚好还有个弹簧,另一端还有个弹簧在里面,那么这个弹簧就可以把这个阀芯里面这个阀芯压在这个阀座上面, 所以你的压油是过不去的。好,这个时候呢,当我们的压力慢慢的升高,直到达到一个什么,直到达到了这个一流阀的设定值,达到这根弹簧的设定值,那么 啊这个时候整个油液流动起来了,对不对?油液就流动起来,包括这里的油也会流动,流动起来之后会在这个位置,对吧?这个主力孔这边产生一个压力差,压力差啊,这里压力高,这里的 压力低,那么这里的压力也就近视于等于这里的压力,是不是所以的弹簧枪的压力就会慢慢的变小, 慢的不是变小就比他要小的形成来在弹簧的,在这个阀芯的两端进油口和弹簧枪产生一个压力差,我们利用这个压力差就可以把这个阀芯打开,打开实现我们由液冲 pick, 然后呢 到这些孔到 t 口的一个流动,从而产生一个一流的作用。那么这就是我们先导师一流阀的一个工作原理啊,也相对来说也是比较简单。那么先导师一流阀呢?他是呃 经常用在那种流量比较大的情况下,对吧?而且他的稳定性和啊这个设定值,那个起跳 压力跟设定压力,他那个差值会比较小,所以我们经常在高压或者大流量系统当中去用这种,呃先导式逆流发掉好。


易流阀是一种用于控制和保护液压系统中压力的装置。它的主要作用是在系统压力超过设定值时, 将多余的流体引导回油箱,以防止系统压力过高而损坏系统或设备。在液压系统中起着重要的保护和控制作用,确保系统的安全运行和稳定性能。移动机械专业制冷。

这个叫一六阀,一六阀是控制这个油缸里面的压力的一个大小,他通过这个旋钮顺时针是增压,逆时针是减压, 靠这个阀门来调节的,然后这个阀呢偶尔也会产生这个卡堵这种现象,卡堵现象呢?这种阀呢一般我们在维修的时候都不给他拆下来,就前面这个大螺母 里面有个发型,你给他拆掉,拆掉你点动一下这个按钮,他这个发型会自己会弹出来的,把里面就是用拆掉清洗一下 原味再装回去可能就会好了。如果这样的压力大小,如果说你再这样洗过之后再装回去仍然不好的话,说明这个阀就不行了,就是控制这个压力表更换了,控制这个主流缸的一个压力大小啊,这个。

一流阀在液压系统中是必不可少的,他在系统中起到调节控制压力并保持压力恒定的作用。当超过设定压力时,一流阀开启卸油、液压、油流回油箱。 自动型一流阀结构简单,灵敏度高,压力受一流流量变化影响较大,调压偏差大,不适用于在高压大流量下工作,常作为安全阀和调压精度要求不高的场合使用。

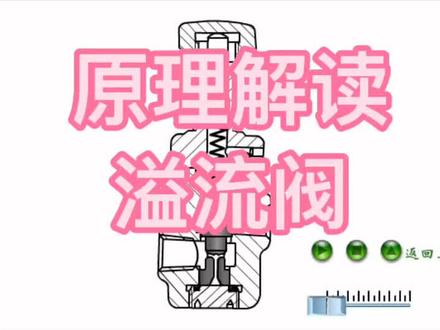

直动式一流法的结构与工作原理本讲主要学习一流法的功能与分类、直动式一流法的结构、工作原理、图形符号四个方面内容。首先来看一流法的功能与分类。 图中有液压泵,压缸以油箱组成,当液压缸运动指顶端位置时, a 处的压力会如何变化呢?可能导致什么问题呢? 在前面的课程中,我们了解到,压力取决于负载,当压缸运动至顶端位置时,相当于负载无穷大,导致泵出口至五杆枪这一段的管路 也包括 a 点,压力急剧上升,可能导致泵损坏、管路爆裂以及液压油泄露等问题。 那如何来解决这个问题呢?就需要加入一个原件,限制 a 处压力不超过某一压力值,这种液压原件称为 e 流法, 依法的功能就是限制其出口压力不超过某一调定压力。 溢流阀的分类按结构形式和基本动作方式可分为直动式溢流阀和先导式溢流阀。本讲就首先学习直动式溢流阀的结构工 工作原理与图形符号。所以来看结构,左侧是直动式右阀的一个结构。显图,中间这个图是它的一个实物的旁面图。 直动式移动阀主要由阀体、阀芯、弹簧、调节螺钉等部分组成。 它有两个油口,下方这个口是进油口,右侧这个口是出油口。 它的阀芯形式有多种,左侧这个图中是球形的阀芯,中间这个实物这个图中是锥形的阀芯,还有呢是滑阀式的阀芯。 下面来看他的 工作的原理。第一个情况,发现的常态位置情况下, 图中所示的情况,进油口肯定与液压管路相连,出油口是与油箱相连,受到弹簧预警力的作用,阀芯肯定是关闭的,及它的阀口常闭, 进油口的压力会逐渐的增大。当进油口的重力小于弹簧预警的情况下,阀心仍然不动,阀口无法打开,进油口压力可以继续升高, 那到什么时候他就要打开这个阀口呢?显然,进油口重力大于弹簧,遇紧的情况下,阀芯将向上运动, 阀口打开,液压油从出油口经过整个的管路回到油箱,完成溢流的过程,这就是直动式溢流阀的工作原理。 那了解原理以后,请朋友们思考一下,直动 c 六阀它的调地压力取决于何处呢?又通过何处进行调整呢? 在分析工作原理的时候,我们知道进油口的压力要大于弹簧的预警力的情况下才会发生一流,因此它的调定压力取决于弹簧预警力的大小。 要调整预警大小,自然就要通过调整调节螺钉 改变弹簧的预警力,进而达到改变调定压力的目的。要想知道它的图形符号,需要关注如下几点,一、发现的常态位置是常开还是常闭的呢? 通过结构我们分析过,它在常态位置阀芯是关闭的,因此是闭常闭的情况。 上面的六种图形发中,我们来看中间这个箭头表示阀心,阀心如果与进出油口在同一条线上表示常开, 不在同一条线上表明他是在被弹簧作用下与这个整个管路不相连接,是属于长臂的情况。因此,上面这六种图形符号中, 除了中间的这两个图形符号是常开的情况,其余的四种都是罚薪场币的情况。 再来看第二个阀芯液压力的控制方式,是进口控制还是出口控制呢?其这个中间这个阀芯,它是通过进口的压力控制的,还是出口的压力来控制的呢? 显然我们看这个直动式一六八的结构的话,是进口控制的,所以我们来看上面的图形符号, 上面的这个虚线表示的是阀芯液压力的控制方式。 除了中间的这两个图形符号,他是出口引入到他的侧面情况及出口控制,其余的四种都是 进口控制的方式。第三个是否存在外泄的油口?从结构上我们看出,除了进出油口以后,直动式移动阀没有其他的外泄油口,因此它是 b 没有外泄油口的。 如果有外写油口,我们一般的要把它粘到油箱,也就是加入了一个油箱这样的一个符号。 从上面的这几个图中可以看出,右侧的这四个图里面都有外线游客,而左侧两个没有, 因此直动式移动阀肯定在左侧的这个两个之间选一个。最后一点,是否存在夜空口, 如果是有的话,是用一个夜空的图形,就是这样的一个图形来表示夜空口。 从结构上也可以看出,直动式一六阀没有夜空口,所以直动式一六阀的图形符号就是图中给出的这个图形符号,它既没有外线有口,也没有夜空口, 并且它的阀芯是长臂的,控制方式是进口控制。这就是我们判断压力控制原件它的图形符号的四种判断方式。

这个叫一流阀,一流阀是控制这个油缸里面的压力的一个大小,他通过这个旋钮顺时针是增压,逆时针是减压, 靠这个阀门来调节的。然后这个阀呢偶尔也会出现一个卡堵这种现象,卡堵现象呢?这种阀呢一般我们在维修的时候都不给他拆下来,就前面这个大螺母,然后这个发型你给他拆掉,拆掉你点动一下这个按钮,他这个发型会自己会弹出来的,那里面就是用拆掉清洗一下,按照油位再装回去可能就会好了。如果这样的压力大小,如果说你再这样洗过之后再装回去仍然不好的话,说明这个阀就不行了。

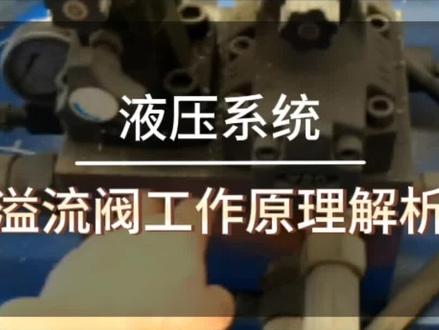

液压站易流阀的工作原理,在定量泵节流调节系统中,定量泵提供恒定流量,当系统压力增大时,会使流量需求减小。此时易流阀开启,使多余流量一回油箱,保证易流阀进口压力,泵出口压力恒定。
