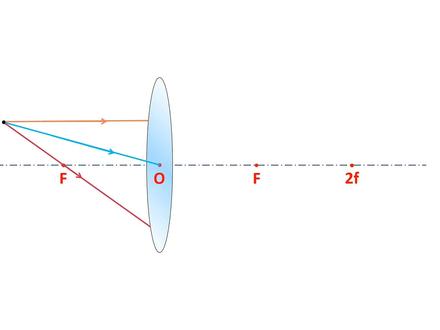

当 a 点在一倍焦距以内时，它发出的一条非特殊光线仅凸透镜折射后的光路图该如何画呢？ 回想 a 点在于被焦距与外时的非特殊光线作图，我们运用的原理是， a 点经过凸透镜所成的石像 a 撇 本质上是泪点，发出的光线经凸透镜折射后折射光线的焦点。也就是说，物体通过凸透镜所成的石像，本质上是物体发出的光线经凸透镜折射后， 所有折射光线共同的焦点。不管特殊光线还是非特殊光线，被凸透镜折射后都会过石像点。两条特殊光线的作用就是帮我们找出石像点，但现在被点在于被焦距以内，他发出的光线经凸透镜 折射后不会相交成十项，这又该怎么办呢？学过凸透镜成像规律后，我们知道，此时眼睛在右侧，通过凸透镜可以看到 a 点的虚向 ap。 那我们看到的虚向本质上又是什么呢？ 它本质上是物体发出的光线经过凸透镜折射后，折射光线反向延长线的焦点。也就是说， a 点发出的光线经凸透镜折射后，所有的折射光线反向延长，都会过向点 a 撇。弄清楚这个本质，我们接下来的作图就好办了。先做 a 点的两条特殊光线反向延长折射光线，找到虚向点 a 撇 连接 a 撇和非特殊光线的入射点，就是折射光线的光路。我们再来随便画一条 非特殊光线练习一下，你学会了吗？最后再给你出道题，若让你做出这条非特殊光线的折射光路，阁下该如何应对呢？
