滑动变阻器电路图不加灯泡怎么画

今天我们来画一下他们对应的食物图，看一下 对应的实物图，我们怎么去画？电源是这样子的哈，就是画的时候呢，画的一个电池的形式，画一个长方形出来，在正前方画上一个小的一个长方形啊， 这个呢代表的是他的正极，另外一端呢是他的负极开关。无画的时候呢，是这样子画，先画出一个平行四边形来，然后在他的平行四边形的中间打上两个点，表示接线地盘，然后在他的旁边再画上两个竖线， 好打上一个，向上拧一个斜线就可以了。这个呢是代表的是开关电压表呢，我们是这样子画，先画一个平行四边形， 然后呢在他的中间画一个弧线，在里面加一个字母 v， 然后在他的下巴也一样，画一个平行四边形，然后在他的最下边 边，最下面这条边打上三个点，分别代表他接线的位置，这个就是电压表，电压表和立式一样的。先画一个长方形哎，这个平行式笔形，然后在他的中间画一个弧线， 加上一个字母 a， 在下方再画一个平时一行，然后呢在最下端这个线上再画打上三个点，代表他接线的地方电阻呢，我们平时呢， 这个很简单，画一个圆筒啊，画一个圆筒，再在中间打一个点，拉出去两端一样的画法，这个呢就是代表店主。而小灯泡呢，我们平时是这样画啊，画一个圆不封口的 圆，在那个下方打两条平行的竖线，然后在中央打上一个问号，在两端画上两个点，这就代表小灯泡发光的。怎么画呢？就是打上几个点啊， 这就代表发光的滑动变速器呢，是这样句话，用一根直线 画出来之后，在两端加两个圆圈，然后在下在他的中间打上一个箭头，然后下端用波浪线去画，一样的再加两个，加上两个圈， 这就代表滑动变速器，我们接线的时候呢，是一上一下，这样接上就代表的是滑动变速器， 电动机啊，这个呢，我们一般不需要去画啊，不需要去画，而发光二极管这个眼影也是一样的，我们不需要去画，我们重点就是掌握这些电源开关，电压表，电流表，电阻，小灯泡以 以及滑动变速器的画法，掌握他的手指画法以及他的电动符号，掌握这些我们就可以了，这是我们电学的基础，希望各位同学 多用点心，多画几遍，把它真正掌握掉，我们的电学才可以往后走。好，今天就给大家分享到这里，加油吧同学们。

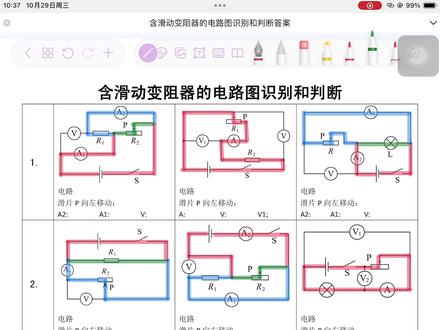

谁说电路连接都是送分题，我看这个题啊，他就不简单说，如图所示，几根导线尚未连接，请你用笔画代替导线给他补上。但是注意，这个题可不是随便连啊，灯亮了就行。人家有要求，那客户有啥需求呢？有三个需求。第一 要求两个灯并列。啥叫并列啊？两个灯分别走两条路，这就叫并列，对不对？就这个要求还是很好满足的，是吧？到这咱们分成两条路就可以了， 看第二个要求。第二个要求，电流表测谁呀？测 l 一的电流。那我们学电流表使用规范的时候怎么说的？说电流表要于被测，用电器串联，对吧？那电流表测 l 一，就让 l 一跟他走一条路 不就可以了吗？所以咱们出来来给他个大量乘。为什么？因为咱不知道 led 具体是多大。那不知道，咱们选一个大的比较稳当。那接下来咱们再把上边给他补齐。哎，一定要放在这段，你就是放这行吗？不行。为什么？ 因为电流表只能测 l 一，你如果 l 二从这进，那就等于测他俩了。好了，第二个要求咱们也满足了。第三个要求可有点难为人了。第三个要求咋说的？向 a 端移动，然后怎么的？两灯变暗， 我们讲这是一个什么？这叫滑动变速器，本质上他是一个电阻，对吧？想让灯变暗，所以他最终的目的是什么？ 灯变暗说明电流减小了，电流减小了，那得让什么让 电阻增大？那？所以实际上人家的要求翻译成人话就是什么向左移动滑片，这个电阻变大， 怎么能让滑动变速器组织变大呀？记住老师一句话，叫做看下不看上，接入导体的长度越长，电阻越大，对吧？这是电阻的四个影响因素。 一、上面跟你连完了，你就两个选择， a 或者 b， 你如果连 a 的话，你会发现那像 a 移动，你接入的电阻是不是越来越短？因为此时你接入的是组半部分，所以连 a 不行，那只能连什么？连 b？ 那如果咱们连 b 一点，你试一试， 对吧？我们会发现电流是怎么走的？从 b 进去，从这上去出来，对吧？那你向左移动，他接入的导体的长度越来越长， 电阻是不是变大？那电阻变大了，电流就减小，电流减小，那么灯的亮度自然就变暗了，所以咱们这个电路图就画反了。这种画法你学会了吗？啊啊。
