玉柴edc17电脑板针脚定义

我们接下来讲一下博士一 dc 幺七 cv 四十四的电路板啊控制原理。这个电路板上面啊，我们看到有很多的针脚，包括像 v 三这些 k 六十八都是一些公共供电针脚， 然后八十七是一个公共的接地针脚。还有呢，我们的传感器啊，油门踏板传感器啊，都有五伏的供电，然后呢 k 二十九针脚也是一个公共供电等等的这一类包括发动机上面也会有一些公共的供电。那针对这些公共供电都是由电脑板供的， 但是啊，实际上在电脑版的内部啊，他不是主电源进来之后啊，就分散给他们供电了，而是经过主电源进来之后，主电源进来之后，电脑板内部还有所谓的供电模块和主机电器。这个东西怎么理解？ 这个所谓的主继电器啊，跟我们平常车上建的那个继电器啊，原理一样，但是呢啊，他是在电脑版内部的，属于微型的东西，那怎么理解呢？我们就把供电模块和主继电器 是做电脑版内部供电的一个分电盒，或者叫配电盒。供电模块 二十四伏电进来，经过供电模块调压之后变成了五伏直流电。给哪些供电呢？给车上的传感器供电，然后主继电器则是主电压进来， 经过主机电器分成多条。二十四伏供电，就相当于这个调压模块或者是一个分流器电源分配系统，在电脑板里边叫做 供电模块和主机电器。那在博士 etc 幺七里边呢啊，我们的供电模块和主机电器各三个啊，各三个分管不同的传感器，你像我们的供电模块一，控制 a 二十一针脚，风扇转速传感器 k 四十四针脚，油门踏板二传感器的供电， a 二十四控制机油压力传感器的供电，那 k 四十三没有定义啊，没有连线 a 零九近期压力传感器的供电，那供电模块二呢， 则是 a 二十三油门踏板传感器一的供电啊， k 四十五号针脚，那其他的二十三针脚， a 二十二针脚， k 四十六针脚， k 零八针脚都是暂未定义，或许在不同品牌车当中，这些针脚会有定义。在博士一 d c 幺七的这个内部构架的话，供电模块二 是管着这几个针脚的，那供电模块三管两个针脚，一个是 k 二十三 尿素泵压力传感器的供电，然后 a 零七鬼压传感器的供电，然后另外的 以上供电模块都是五伏供电，那二十四伏供电由谁来呢？由谁来管呢？有主机电器啊，分别是主机电器零、主机电器一和主机电器二啊，也是三个电脑板内部的主机电器，那主机电器零主要负责的是所有公共供电线的针脚， k 二十九， k 六十八， a 四十五， a 六十啊，然后主机电器一则是控制尿素加热系统的 k 八十九针角尿素箱加热电磁阀的供电， k 九零 尿素泵加热的主机电器的供电控制，还有就是主机电器二控制的是尿素泵电机的供电控制啊，这些都是二十四伏直行器的供电，由主机电器来进行分配。

这江铃五十零所配的博士异地消息，西八窑电脑版还有统领啊。一旦报取柔信号错误，但实际取柔信号是正常的情况下，并且 并且这块电脑板控制发动机很好，着火有一个稳定的代数，但是从代数到两千件两千转之间， 发动机在加油的时候，发动机出现很明显的很强烈的敲击声，明显强烈的敲击声，发动机嘎嘎嘎嘎嘎响 玩，并且有偶偶尔报取柔传递信号错误，故障，报取柔传递信号错误，故障的时候用四波气看啊，取柔的正负啊， 出现很大的偏差，偏差特别大，而且异常。在这种情况下用枕头仪可以进系统，通过开线 和 k 线都可以进系统看数据流，发现同步信号显示，一阵同步一阵不同步，哎，同步的时候信号不行是正常，不同步的时候信号不行。根据电脑版的提示，把曲轴传感器换原厂的了，大飞轮检测没毛病，狠心没有掉牙的， 也没有损坏现象，线路没毛病，也把头轮轴串机也换了，头轮轴串机换的同时也检查途轮串器的线路也是正常的。这样以后啊，排除外线和传感器故障之后，就剩电脑板了，然后对电脑板 进行检查发现，那发现什么了呢？首先要处理这个曲轴传感器的放大芯片，更换新的故障依旧，然后这个放大芯片有两个角是进 cpu 的啊。 然后对 cpu 进行检查， cpu 的线到这个曲轴放大芯片线路是通的，沿途电阻组织都符合标准，所以就怀疑 cpu 故障。 对 cpu 的检查主要检查 cpu 的供电对地组织是否正常，例如三点三伏，五伏，六伏，经检查都是正常的。下面就是换 cpu 了，换 cpu 的目的就是 取柔传感器，经过放大芯片，再经过线流电阻整形啊，之后到达 cpu 进行 信号处理，然后来分配着火。所以换厂换 cpu。 现在我总结出来一一条经验， cpu 务必得使用原厂原装的，不能够使用。拆机了，拆机呢，太坑人了，看看这拆机没一个好使。 那么为什么说猜疑的 cpu 没一个好使的？比方说这个 cpu 换上板上之后，三零三如短路， 五伏短路电流很高，最高干到一千多。那这个 cpu 是什么故障呢？这 cpu 三天三伏五伏六伏， 他都不短路啊，但是啥呢？电流他他比正常的高啊，能高二十毫安吧，高二十毫安说明这 cpu 里边短路不严重。 然后这块板子上依旧无法通讯，无论你汗腺刷血，绵开刷血，想尽各各种办法刷血，依然写不了程序，没有生涯，写不了程序也没有生涯。这块 cpu 这就把我整的乌龙了啊，这芯片 全都更换一遍，这材料，这材料，这材料，就剩一个点火芯片没拆了。拆掉这么些芯片，然后你是汗腺刷血 cpu 还是棉开刷血 cpu 依然无法啊进行，并且竞争都不起阵，我就把这个拆机的 cpu 搁板上拿下来，我准备换原厂新的，但是我想起来这板子原来的 cpu， 我把他给他换上，换上之后充上电，骑马，他还还骑马，骑马也好还是骑驴也好，最起码他得好使。 看看他这个板子原来的故障哈啊，这是换完拆机 cpu 之后做的总结，现在给他通上电啊， 看看什么情况这是响哈，嗡嗡响，这个嗡嗡响啊，也就是 cpu 里面的存储器坏了啊，精震震的，这个问题不大， 说这个 cpu 嗡嗡响，这个像放冰器一样嗡嗡响，问题不大是主要原因是啥的， 他能够控制电脑板出来省压哈，这样搞正常是四十八， 这虽然高点，但说明啥呢？ cpo 启动了，起震了啊，并且里面他有程序完成了升压的控制，哎，这说明拆机吸标是坏的。 etc p o。 换上之后啊，要么就是三十三伏和五伏短路，要么就是不短路，电流是一是零点一六，写不了程序也无声量，还不如原来的这个 cpu。 咱就看一下啊，这种情况下 吱吱响，吱吱响，那就看精震他起着没，哎，一测量精震的低端电流他就下来，他就不响了啊已经。那咱这个再看一下，看三针三伏 正常啊，是正常的五伏呢，五伏测量脸也是正常的六伏呢。 也知道，所以说咱总结一下博士 e d 七幺七七八幺。电脑版的通病， 哎，没有起到信号或者是突然间熄火，等到一连不上，那就电源芯片和 cpu 输和 cpu 损坏，哎，所以像这种情况下啊，必须得更换原厂 那 cpu 全新原厂这副产拆机一个不能用，把我害服了，给我折腾的很郁闷来。这个电脑版的毛病，我很快很准确的判断出来， cpu 有故障，因为曲轴信号爆错，只有他啊，他的思维错误 啊，才能把正常的信号误以为是错误，然后就准备对这个 cpu 大脑进行移植手术，更换一个正常的大脑就完了。结果呢，正常的大脑买不着，只买了拆机的，都是散品的 啊，然后就出现了各种奇葩，各种奇葩现象把我给治的啊完，并且把我的思路都给干跑了。你看看这啥电芯芯片重新换的，这重新换，这拆掉这拆掉这 这材料故障依旧不能排除。不能够排除啊，我就想起来原来原来这板上的 cpu。 嗯， 我给他换上，换上之后电流比正常的高了，但但是他有声压啊，电源他不短路，并且呢，这个 cpu 啊，能够通过精震的控制来完成起震。 西啤酒来完成运转啊，才有生涯啊，可以通讯耶一下修这个博士异地消息西八摇的体会。 什么体会呢？副厂件坑死人呐。那就换原厂全新的，再看看什么效果。

嗨，兄弟们大家好，我是明哲电工余校长，最近呢有些朋友，他们询问我那个数据怎么刷，我那个主板会不会刷死，我，什么时候刷，我应该怎么刷？我用的是这款设备，我不会操作怎么办？ 那么接着这些问题呢，我们就专门开展一期关于这个数据刷写的课程吧，以视频的形式跟大家分享一下，希望对你们有帮助的我们一起来看一下吧。先用正德有帮的设备来刷写一块 e、 d c 幺七、 c 五五的电脑版， 在刷到之前呢，我们先把连接线挂上去，用专业的刷起线，把大插头挂上，挂上了以后呢，第二步再把通讯接头，这上面都有倍数的字的，针对于不同型号的主板，我们就找到对应的型号，这是一块 e、 d c 幺七、 c 五五的呐， c 五五， c 六三，我们把它接到通讯插头上面去，因为我们的刷写呢是线下的刷写，所以必须要求接一块电源适配器，在你们配套的设备里面都有，咱们把适配器挂上去， 挂上去以后呢，现在我们的电脑就应该能够和解码器进行通讯了。来，我把视频调好，角度调好，来连接我们的主程序。 这第一步干嘛呢？这第一步当然是把电脑的原原声数据，他的版本号，咱们先去读一下，看是个啥玩意好不好，来 刷鞋有风险啊，刷死了不得了。确定这是一块博士系统啊，我们进最新版本的他，因为有很多版本他是不停的在更新设备，我们进最高版本的一定是幺七 c 五五，我们找啊，在这啊，全区数据刷鞋， 全区数据刷写到这个界面了以后，你会发现里面有很多车，当然在这个下边你看见的这么多车型，就是你需要刷写对应的车型，我们现在找一个江铃的吧，以江铃为例啊，那 etcltc 五五看一下，全区数据读取，全区数据读取和刷写 好，我们先把他的版本信息看一下哦，版本信息读出来了，这个版本信息最主要的看哪几个地方呢？ 第一个要看他的这个 ecu 的软件版本号，这个很关键啊，这个 p 九七八五零 b。 这个版本号每一块不同型号的板子都有不一样的版本号， 它对应的标定是不一样的，所以这个很关键，大家请注意一下把它记住，因为一会找数据的时候，我们要用到它。第二步呢就是记着这个发动机的机型， j x 四九三 z l q 四， 这就是这个车型的发动机的型号，我们也要把它记住。第三个呢就是这个部件号，这个呢你大概了解一下就行了。 g m c 江铃的四勾 b 幺的发动机型号的车，大概了解一下就行了，主要是这两个参数你一定要把它记住好，记完了以后，下面我们返回， 返回了以后第一步是干嘛呢？你们一定要切记啊，刷任何数据之前，想尽一切办法把他的原车数据给读取下来，我们还是读一遍吧， 点击全区数据读取了以后，我们就把它保存到我们想要保存的任意一个地方，当然桌面是最简单的啊，我们保存到桌面，然后前面呢，我们就备注一下刚刚是多少来着？ p 九八七 p 九八七 v 五零 p 九八七五零 b。 好，但是我们记下它知道一会读出来是什么东西就行了， 这是多少马力的呢？其实我不知道啊，这个车多大马力的？我也不知道，但是我在车上拍了一张照片下来了，我们一起看一下，看一看， 这是一台 jx 四九三 zlq 四 g 的发动机啊，这是他的型号，然后他的排量呢，是二点七七升的，他的功率是八十个 kw， 八十个千瓦。这个千瓦和这个马力之间呢，他们是有一个转换关系的，大家记不住的可以上度量去搜索一下，他是一点三六的倍数关系， 也就是说，如果八十个千瓦你要把它转换成为马力的话，那我们就用八十乘以一点三六，那这个车就是一百零八匹马力，四舍五入就是一百一十匹马力，对外就公开就是一百一十匹马力。 那么接下来呢，咱们还是老规矩，继续存储 b 九八七五零 b 五零 b 的 马力是一百一十匹。备注，你自己想备注啥都行。当然啊，你可能大概要备注车型，江铃顺达或者江铃凯运等等都可以，你随意，然后带不带空调，你就说带空调 等等，只要你能想到的都可以备注一下，大概你知道这个东西是你自己保存的，接下来呢就保存文件， 我们保存这个文件的目的没有别的原因，目的只有一个，就是在你把主板刷死了，数据找不到，数据丢失了，刷不回去的时候，你能把人家原车的再给干回去，你别整到最后人家能开过来的车，你非得让人家拖回去，那就不太好了啊， 好，现在经过九九八十一难啊，我们的数据读取成功了，确定一下，刚刚我们说过了，读取数据的目的是为了安全起见，这里我再重复一下，现在我 文件呢，我们就把它保存到桌面来了，文件我们把它保存到桌面来了，接下来就进行下一个步骤，数据刷写。数据刷写呢，你看啊， 你是没有这个文件的，你现在数据刷写的时候是没，咱们是没有这个文件的，这个时候需要干嘛呢？我们需要去下载，去在线寻找。首先我们把电脑进行联网，联网的过程不用我教了吧，就在电脑上面进行机械联网。联好了以后我们进主界面左下角有一个数据库， 数据库呢，我们就根据对应的来，我们根据他对应的铭牌找到博士， 找到江宁，我们要刷写的是一台江宁车。来江宁车，这是个什么型号呢？ etc， 幺七 c 五，你看他有 c 五三 c 五三， c 六三 c 五五，点击按 ecu id 号查找确定，然后进去了以后呢？ 我把屏幕放大一点啊，这里面就是每一个标定文件，就是我们需要下载的东西，在这个里边我们挨个去寻找刚刚我们需要找到的那个电脑版的软件号和发动机名牌号，我们对着里边挨个找将你 四九三将领八十千瓦，五十八十千瓦，五十 j x 四九三 l q 四，我们看还有没有啊？ 江铃宝典，八十千瓦国四 j x 四九三 l q 四 g 杠两点七七幺 e p x 啊，就这个速度，那么这台发动机刚刚就是一台江铃宝典皮卡的，那现在就这个数据 找到了 e p s x 的文件，我们把这个文件进行下载，点击下载，下载了以后直接保， 直接保存，保存到你只要你能找得到的地方。桌面吧，桌面最简单 进度条关闭了，咱们关闭，关闭以后呢，我们去看一下哦，下载好了，这样将零宝典，然后再返回， 返回了以后就进行刷写程序了。数据刷写确定找到刚刚你保存数据的桌面数据，则桌面数据点击找到江宁宝典，江宁宝典八四千瓦，确定 现在进入刷写过程百分之零，我们等它拖到百分之百，现在数据刷写成功，一定要出现这个界面， 数据刷鞋成功，请等待十五秒以后重新上电。咱们确定一下，这一步完了以后就代表这个刷鞋刷完了，刷完了咱们再进行最后一个环节，就是连接到车上去检测一下数据刷的正不正常。咱们返回到主界面， 进柴油车线，进电工系统模式，进最高版本，我们也可以手工识别，有自动有手工，建议大家用手工多练手工，对你们的维修是有帮助的。我们找到对应系列的版本 c 五五的电脑，请降临 在里面找找我们刚刚刷写数据的那一个交易宝典的，咱们刚刚刷交易宝典的是吧？来看一下，进入系统， nice， 把版本信息读一下，看你刷写的这个刷写完的这个版本信息 跟你刚刚的发动机铭牌都对不对的，上号，把它再读一遍，确定没问题了以后这个 车你故障也解决了，咱们就读取故障码，就读取故障码一个不出意外你就系统正常了，剩下的你就可以涉嫌了，那么到到这一步呢？一套刷写的流程下来就完了， 好希望这个短视频呢能够对各位有一定的帮助。下面呢我们会持续更新关于板子刷死了怎么救活，还有其他的设备，因为还有好多朋友用的不同的设备，我们都持续把它更新一下，一起了解一下，谢谢。

今天呢，我们来看一下这个 vcu 啊，整车控制器的一个真角定义。呃，大家打开这个图啊，这个图呢还是打开到二十杠二页啊，这一页， 这页里边呢，大家看到上边呢有一个维 e c u， 那维 e c u 在这个中间呢，有很多很多的针脚定义，大家看到这有 b 十五， b 十四啊， b 三十一， b 三十。呃，那我们当这个车上出现问题以后，需要查这个线路的时候呢，我们可以去看这个针脚定义，去找到对应的针脚。 呃，那我们来试着看一下啊这个针脚，呃，这个整车控制现在看到有 abcd 啊，四个针脚，那我们来看一下啊，现在呢把电路图， 呃，因为通讯呢，正好在这个位置，当然这个通讯呢，大家看到都是 b 插头啊，所以说我们把这个呢当成 b， 呃，这个插头如果是 b 的话呢，这个 就应该是 a 了啊，大家能看到是 abcd 啊，这么来的也是 abcd。 好，那我们来看一下，在在这个插头上呢，大家看到从这啊，我们来看，这 在这个角角上有有一个一啊，在这个角角上有一个一，在这边呢有一个七。好，在这个左下角啊，右下角呢，这有个二十八，应该是啊，在这呢有一个三十四，所以说呢这个插头呢，左边一，右边七啊，从一开始往过数。 好，大家能看到上面的一对吧，好，我们来看一下啊，好，往高来点。 好嘞，现在能看到一右边七啊，一七二八三十四。好，那这样的话呢，我们来看到这这个比如说 b 侧头，我们找一下这个上面的通讯线路。 好， b 插头的，比如说 b 三 b 四，那这个插头呢怎么看呀？我们来看这个图啊，好， b， 插头是这个插头，那黄绿线，那这个就是我们的抗线。好，我们看到三个四是怎么看啊？在这个插头上呢，再看到这边写的一啊，这写的一，然后这边呢也是一个七， 但是上面呢，大家看看上面有几个孔呀？一个、两个、三个、四个、五个、六个、七个、八个孔， 但是八个孔呢上面为啥这是七呢？就是因为这个孔看到啊，这个上面打了个横杠，这个孔呢是个盲孔，这个孔不算，所以它的蒸饺呢是从这是一，这是二，这个孔不算，这是三，然后绿的是四。 其实我们看到的这个图上呢，对应的就是 b 三 b 四啊，这么来的啊，这 b 三 b 四啊，我们看啊， b 三 b 四呢， 对应的就是我们这个插头的啊，好，我们来看一下，好，那我们再看啊，就是把这个插头呢底下再看到这呢也是一个二十八啊，这个地方二十八，但是最最边上呢是三十五， 我们来数一下啊，二八二九啊，三十三一三二三三三四三五三六三七三八，如果说把这个小孔都算上呢，是三十八，那但这呢显示三十五啊， 其实啊，大家看到这里边这块和这个孔呢，这两个孔也是盲孔啊，这个不算啊，所以说正角呢是啥呀？是二八二九三十三一，这个不不算，三二三三，这个不算，三四三五， 所以说但凡见到这种孔的，比如说我们看到这个孔，那这个就不算一个蒸饺啊，所以说我们数蒸饺的时候呢，要把这些孔错开啊，要把这个孔错掉，这些 也是一样的啊。呃，那 abcd 四头，然后呢？我们能看到正角从一数到七啊，这么去数他这样的话呢啊，通过线后啊，加上这个图呢，就能够很快找到这些线路了。比如说我们找一个 啊，这根线啊，比如说我们这有第九啊，四个幺的这根线第九。好，那我们来看一下啊，这个第九啊，在这啊，能看到头发啊， 第九呢是四个幺，那我们找一下这个线啊，好，那我们来看一下插头 abcd d 插头的九是哪根线啊？我们来看一下啊，先看插头上边 车头上面呢，还是一到七，从一到七啊，那我们九呢？从第二排开始，第八，第九啊，就是第二排的第二根啊，就这根。哎，大家看到 这根线呢，就是第二排的第二根啊，然后线号就是幺幺幺幺。好，所以说我们的线号跟这个针脚号啊，包括这个图上的这个线就对应的非常的到位啊。 好，这就是一个看电路图的方法，那我们接着再帮大家看一下，我们随便再找一根 a 六啊， a 六，然后看到 a 六呢是六八三二这根线啊， a 六是六八三二。好，那我们来看一下 a 他头的第六啊，六是哪根线呀？ 啊？一二三四五六，那这根线呢？没装没装的，那他就没有这根线啊。 呃， a 六是啥来着？远程油门啊？还是一轴转速传感器啊？他没带装啊，那我们换一个，换一个，比如说这个，我们前段时间讲过这个 pto 的 开关这根线对吧？在方向盘上，那这个呢是 c 幺六啊，六八二幺，那我们找 c 幺六， a a b c 啊，这个插头 c 插头幺六，第一排呢是从一，第一排是从一到六啊， 第一排从一到六啊，那我们第二排七八九十，十一，十二，十三，十四、十五、十六，最边上这根十六，我们看是不是他啊？好，就这根线，这根线拨出来，我们看下线号。 好，这没有线号，我们拽一下，然后推一下。啊，看到这根线了，来看啊，我们拽，拽的时候大家看这根线在动啊，这根线就是他啊，那我们来看一下上面线号， 好，在这在这啊，六八二幺 啊，六八二幺，那我们看刚才 a 幺六啊， c 幺六啊， c 幺六。好，六八二幺， 这就是我们啊，就是找这个故障的时候，比如说我们排查故障的时候呢？呃，可能怀疑是某一条线有问题， 所以说在找的时候，或者怀疑某个蒸饺有问题的时候，那我们用这种方式找两头，对吧？呃，找到这个微色对头呢，通过这个 abcd 啊插头，然后蒸饺定义呢啊，就能快速找到这个线。呃，很多的板子啊，基本上 就都有一些规律吧，我们随后呢给大家去分享呃，这些小技巧。好，这是今天的 vcu 的一个真假定义的一个看法。好，下期呢，我们继续聊电路图。

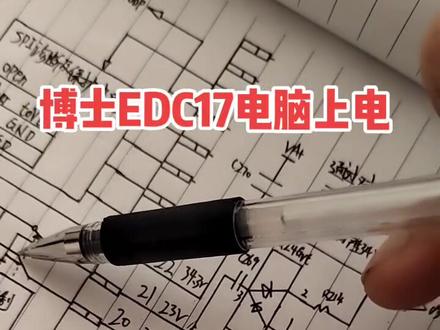

大家好，今天呢我给大家分享一下 二十几年的羊，就是这边三倍羊，这边是三倍羊，分享一下这个三倍羊， 其实啊这个一二就有的， 看看这个 vip 正能量六十一二十四，然后开关就上边，开关就上边 这个二十四伏就会从这出发，经过这个芯片的这个影角，然后输出，输出于我们 c 二六九， 有的这个二十四伏现在是四十八伏，二十四伏就会与我们这个四十八伏的电氧了形成一个串联， 串联之后就是七十二伏的电压，七十二伏的电压呢，他就不能往下走，只能往上走，经过这个二极管，然后再经过这个二幺四啊， 上去输出七十七十二伏电压啊，到这个 v 三零杠二啊， 学习的朋友啊，给我点赞加关注啊，带你学电路。还想了解就说汽车电子哪些知识的评论区给我留言啊，我来负责给你们讲解。

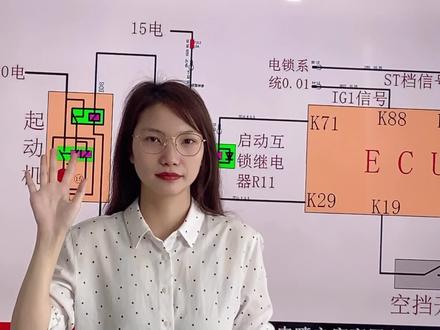

哈喽大家好，上一期呢给大家讲解了成龙 h 七的启动电路，它适用于呢康基和部分的潍柴玉柴，但是大家反映呢收到的玉柴呢另一款的启动电路呢比较多，那么今天呢我们再来安排一下， 那这一款呢，它的一个启动电路与上一款的区别呢，就是说它的启动挡的信号还有这个空挡的信号呢是进这个 ecu 的，那这里呢它的空挡信号呢是一个高控，那么它的启动护锁继电器呢也是与这个 ecu 相连接的，它的 q 二九正角呢是电源， ktv 呢是一个低控， 那么当 ecu 呢通电之后， ecu 接收到这个启动挡信号，还有这个空挡信号的时候呢，那么它就会使这个 kt 正角呢拉低，使启动护锁机电器线圈呢通电，这样的话呢触点闭合，那么我们的电源呢就通过这个触电 开关给到这个起动机继电器呢供电，然后呢再给到这个电机供电，这样的话呢我们起动机呢就工作了，那么当发动机的转速超过限制的时候，比如四百转的时候， 那么启动护锁机电器的线圈呢就会断电，那么这个触电呢就会断开，那么启动机呢就停止工作了。 还有一种情况就是说当发动机无法启动的时候，你一直打到启动挡，然后呢你这个启动副锁机电器超过他的这个工作时间的话呢，那么 ecu 呢也会控制这个线圈呢断电，启动机呢停止工作。那以上呢也是关于这一款的车动 h 七的启动电路。

大家好，咱今天说一个发动机熄火后启动不了的一个应急的办法，下面咱就以这个波士一第四要切的电动板为例，车型不一样，电动板的钥匙会不一样，都是大同小异，大家如果遇到发动机无法启动，大概有时易标盘故障，灯不伤电。自检， 咱们首先要找到发动机的电脑板，拔掉整车端的大插头，把线输的外壳去掉，大家能看到有三根一样粗的红色线，这是电脑板的长电，有条件的话可以用实灯试一下，看有没有电，如果没电咱可以找一下保险丝，如果有电咱们再找一下电脑板的八十八号针脚，这里有针脚号，按着顺序输， 八十八号是电脑板的换水线，点控开关控制的，咱们可以把这根线与三根红线任意一根相连，这样就完成了电脑板商店，电脑板商店后发动机就能启动了。

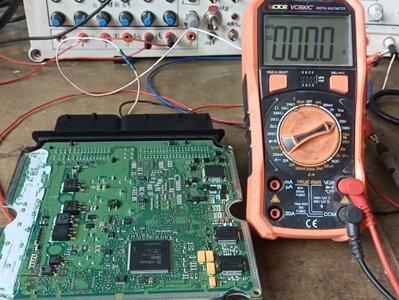

收到了一块玉柴的电脑板，电脑板外观看着还是比较新，铺张式发动机无法启动。商店我们看了一下，这个电流是零，没有输出，马上拆本看一下具体的问题。家人们现在已经拆开了。我们检查一下上电部分， 这二十四伏 这里也有，应该是这个电源芯片有问题，马上更换。现在芯片已经拆下来了， 电源芯面现在已经更换好了。店里又已经有了正常的输出，通讯波行也有了输出，马上上一下实验台进行点火测试。现在正在进行点火测试，只是信号一切正常，点火波行也没问题。这个板子已经没问题了。

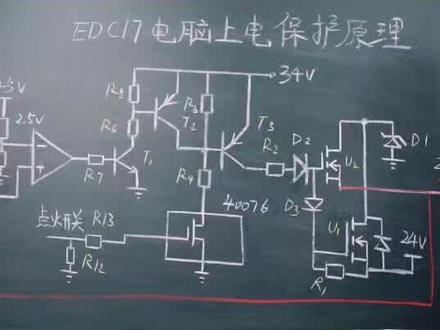

这个电路呢是我修过电脑里面非常特殊的一款电路，这节课啊王老师给大家讲一下 e d c 幺七电脑上电保护电路的工作原理。现在大家看到这个位置为咱们的二十四伏的电源输入， 那么电源输入呢，他首先呢是通过场校园管优一内部的二极管向系统供电的， 那么在这呢有一个顺便的一支二极管，这一个二极管呢它主要起着过压保护的作用， 那么这个过压保护值呢为三十六伏，当电压一旦超过三十六，顺便一至二极管呢就会击穿，这样的话呢将高压呢进行吸收，起到过压保护的作用。咱们呢点我开关打开 点火开关呢这块呢输入为二十四伏，在没有输入的时候呢，这的电压呢为零伏， 零服的话呢这个长管呢是不倒通的，当点火开关打开，二十四伏到来的时候，经过二十三到四零零七六电源芯片的内部的一个长管，内部长管呢开始对地导通， 对地导通之后呢三十四伏的电压通过 t 三的发射结，然后经正向偏直电阻二十，然后入地， t 三呢得到一个正向偏执，那么 t 三呢开始导通，这时候呢将三十四伏电压通过二二通过第二注入到 u 二，那么这个时候呢，咱们 二十四伏的电压到这之后啊 u 二打通，这时候呢将二十四伏同时输出，电脑呢开始上电， 这个管子呢在这里扮演了一个主机电器的角色，三十四伏从这过来以后为 u 二提供一个开启电压，同时呢经过第三这个二极管 至优衣的三级，这个时候呢优衣呢开始导通，优衣导通之后呢，二十四伏电压通过场管的原机流向漏机，这个时候的话呢，这个 内部的二极管呢被长管短路而取消，所以说二十四伏电呢，最终结果是通过 n 勾到的原级流向的漏机取消了这个二极管。在实际应用中呢，当这 这个二十四伏供电的电压过高的时候，这个时候呢，他通过一条返回电路， 经过电阻二十和二十一两个电阻吞压分出一个电压值，当这个电压呢大于他的参考值的时候，他的参考值呢为二点五伏，这二点五伏呢是内部的五伏电源，两个电阻吞压之后分出二点五， 那么这个时候呢，只要你外界的电压呢大于他参考的二点五，这个时候呢初一运放，初一之后导致了 t 一导通， t 一导通之后呢使 t 二得到了一个正向的偏指电流，这时候的话呢，第二开始导通， t 二导通呢，将 t 三的积极接入到了三十四伏，这样这时候的 话呢， t 三发射机和机机他们呢都是三十四伏，这时候的话呢， t 三的导通呢被 限制， t 三呢停止导通，由于 t 三停止导通，这时候的话呢，由二导通减弱，这个时候导致了二十四伏输出这样降低，这个呢就是过压保护的原理。

先给大家说一下 e、 d c 幺七 c 八幺 这个加密版的怎么去读取，因为加密版的它是镜面拆，是读取不了的啊，现在遇到问题比较多的就是全拆二二九零的，进入全拆 eco 刷写全拆里边， 然后呢进入咱们这里边有一个博士 ed 四幺七四八幺，然后呢这里边有个 p 二幺九零，在这个里边是可以正常去读取的， 读取你修改过的数据呢，进免拆是刷不了的，所以说呢，他才需要进入咱们拆版模式，进入拆版模式的时候呢，点击返回， 点击拆板刷新啊，这种情况呢，你需要把咱们 eco 拆开后盖给打开，点击进入， 然后进入这里边有一个 e、 d、 c、 l t c 八幺。进入 这个短接的方法跟大家讲一下，在这个位置，这不是一二三，这是三根，要把这个位置 和这个位置和这个位置和咱们这地进行最短接，也就是说你需要三焊三根线或者用探针啊，把这个三四个角 位啊，一二三四四个角位给他短接起来，这个蓝色的位置是三点三伏，这个三点三伏要和这个位置要进行给他短接， 所以说呢，这个位置你们要给看清晰点啊，要看清晰点， 然后呢要接上正极、负极看高和看低，包括咱们这个电源，这个电源呢可以用 k 线去接，也可以用电源去接啊，这两个是相同一样可以使用。然后这种情况你可以把咱们修改过的加密的这种板子 可以刷进数据啊，不管是全柴五十零还是清零还是其他版的，都是这样去短接刷写的。
