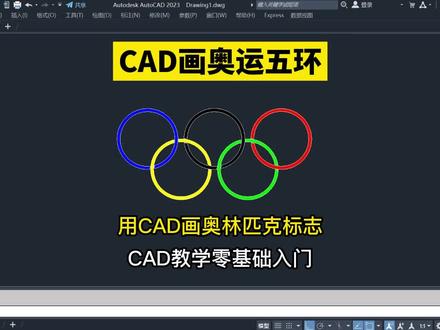

cad 画奥运五环用 cad 画奥林匹克标志衣品教你具体画法。首先用命令撕画个半径五十的圆，然后把画好的圆用欧命令向内偏一五，把两个圆都选中。 ceo 命令复制向右一百一十 选中右边的圆。 co 命令复制向下五十，选中下面的圆，按命令向左移动五十五选中左边的两个圆，用蓝白命令镜像点击否保留圆对象。 接着需要增加立体感，先用比欧命令把交叉的地方创建边界，点击拾取点，拾取一下所有交叉位置的内部点，注意所有相交的位置都要创建边界，全部拾取完敲空格键结束。然后用欧命令把所有创建的边界向外偏 一偏，移完之后敲空格键结束命令。接着需要用 t 二命令进行修剪，输入 t 二敲两下空格键，根据需要修剪多余的线段， 修剪完之后删除内部多余的线段，修剪，删除每个交叉的位置，具体需要修剪的线段可以参照五环图片 修剪之后依次进行填充颜色就可以了。输入 h 命令敲空格键，选择颜色，点击添加失去点鼠标，点击要填充的内部，点敲空格键，再点击确定 奥运五环的颜色，从左到右分别是蓝黄、黑绿、红。把每个环的颜色都填充进 去，奥运五环就画好了。 cad 画奥运五环你学会了吗？关注我，学更多 cad 画图技巧！

粉丝问这个五环该怎么去绘制，我们这个视频就来讲一下这道题。首先先画一个圆 c 空格，选择圆心，输入一百勾空格偏移，输入十五，把这个圆环画出来，然后 co 复制， 复制出第二个圆，这我之前找了一个数，二百一十五，继续复制出一个二百一十五，下方是圆的一半，我们可以复制出两个一百 m 空格，继续选择左边这个圆的上象限点，按住 ctrl 键点，右键选择两个点之间的终点， 我们点击这两个圆的左右相线点，这样就选择终点了。我们把基础型画好之后呢，按照这个图上的连环关系。第二空空，把多余的线粘剪掉，这个环套环的关系已经修剪完了， 剩下的要填颜色。 h 空格，选择色块，第一个给一个蓝色，选择第一个圆，确定第二个给一个黑色，我的背景就是黑色的，如果是给这个黑色会看不出来，我们直接填二五零这个颜色空格，红色， 把红色填上，继续填一个绿色，继续填黄色，这样这个奥运五环我们就很容易的把它绘制出来了。

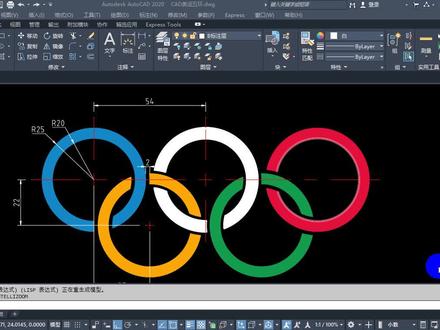

今天姜老师来给大家讲解一下如何用 cd 绘制我们的奥运五环，一起为我们的中国梦之队加油。那么 首先的话，我们看到整个的图形啊，他就是有五个环啊，构成，对吧？代表我们的五大洲啊，那首先的话，我们这一个啊，这个蓝色的，那么我们其实只要把它画出来啊，那么后面的话我们就直接去复制就行了，因为他这个啊，尺寸是一样的，对吧？而且他这里告诉我们他们的相对的位置关系啊， 所以我们只要找到这个视图菜单，然后找到视口配置，然后点击两个垂直啊，把整个 cd 屏幕一分为二，那么左边的话，我们鼠标左键单击这个视口滚动滚轮，拖动我们的滚轮啊， 把它图形呢放置一个合适的大小，那么右边他也会有一个图案，对吧？那么大家注意啊，这个时候我们要按住鼠标滚轮， 把它拖动到我们的小黑屋里面啊，看不见就可以了啊，千万不要去删他，知道吧？好了，现在我们点击这个默认菜单啊，那现在我们就可以开始来绘图了，那么我们画圆的话啊，输入一个 c， 当然这个图层我们先切换到这个初实线图层啊，这个颜色设置为白色，然后输入 c 空格，鼠标左键单击一个点啊，画一个圆，半径是二十，然后外面这个我们可以欧偏一个五的距离，对不对？ 好，那么这个圆环我们就画好了，接下来我们用 c o 往右边给他啊，对吧？复制一个五十四的距离， c o 空格，选择对象空格，指定圆心点，打开 f 八正焦工具， 最后距离五十四， ok， 复制完之后，那么下面他也有一个这个橙色的，对吧？那么这个橙色的距离的稍微啊复杂一点，向下是二十二，向右是 二十七，他是一个直角定位，那么直角定位我们可以用 tk 啊，就这时候我们可以直接用 tk 空格指定这个圆心点，然后向下是二十二的距离空格，向右是二十七的距离空格到了这里我们空格结束， ok， 那么现在我们得到他们的相对的位置关系之后，我们空格啊，那么右边的部分啊，为什么我们不去画了？因为很简单，你看这个橙色的部分跟这个绿色的部分啊， 啊，那么他其实是一样的，他的缺口啊，对不对？只是他的位置不同，到时候我们把它啊弄完之后复制过去就可以了，还有这个白色的，以及我们这个红色的，对不对？差不多吧， 所以我们只需要把这三个做好，然后右边呢复制就可以了，所以我们画图的时候一定要去分析图形的结构和特点，那么这样的话能够让我们去省时省力省心，对吧？好，那么现在我们啊 啊把这个位置关系全部做好之后，那么接下来我们这里该修剪的要修剪，对吧？啊，最后称这些颜色，我们最后面去填充，但是怎么去修剪呢？很多学员你看啊，他这里 这个蓝色的部分，他不需要去修剪这个地方啊，但是这个橙色的部分要修剪，那我们是不是要把这个蓝色的圆往外面偏移啊？比如说我们偏移一个二的距离，对不对？ 那我们这样去偏移的话啊，就有点麻烦了对不对？而且还要去修剪啊，如果是线条一多的话，很多人就搞的有点蒙了，是不是？你在想，你在想你偏移这么多线，对吧？到时候你都搞不清哪个 要修剪，哪个要保留了啊。就这时候我们给大家讲一个非常简单的方法啊，比如说我切换成一个啊，呃，绿绿的颜色吧，这这个非常生机勃勃的颜色啊，那我换个颜色方便去区分他。那现在我们用到一个什么魅力呢？ 因为他这里中间这个位置，他是一个什么结构，大家仔细看啊，他是一个封闭的一个区域，对不对？所以这个时候我们直接用到一个 b o 就可以了啊， b o 空格，然后我们点击这个实取点，我们实取内部点空格就可以了，这边也是一样的，你看我们都可以啊， 这个命令叫 b o 啊，创建边界，然后点击失去点，失去内部点，我们把它全部啊这个相交的部分我们全部选上空格，然后接下来我们就偏移一个二的距离，跟他再告诉我们啊，他们的一个间距是二，那么欧空格距离是二，然后我们把 好妹妹啊都给他编出来，那么这样的话大家发现没有，是不是？就啊整个的轮廓呀啊就非常清晰了，对不对？你看现在我要去，呃，修剪这一个的话，我是要把这个啊橙色的部分 修剪掉，那么 tr 空格，选择边界空格，我就把这个横向的对象把它剪掉，对不对？是不是没了啊？然后他要保留这两段圆弧，我们再用 tr 空格再选择他为边界，他为边界空格，再把这个绿色的部分修剪掉，他两端是不是保留了他的一个轮廓的一个圆弧呢？ 这边也是一样的，你看我要修剪的是什么？是这个横向的一个，呃，这个蓝色的，对吧？ tr 空格，选择边界空格，把横向面修剪掉，你看这样就很清晰啊，对不对？然后扣 t 空格，再选择边界空格，再选择两端的对象 就可以了啊，至于中间的这个绿色部分的时候，我们可以统一的再去把它清理掉就行了，然后我们可以直接删掉，不要，这边也是这样的，你看你要删的是什么？是这个啊，橙色的，纵向的部分， tr 空格，选， 选择边界空格，选修剪对象啊，这样就很清晰了，对不对？毫不犹豫，对吧？ tr 空格，再选择边界，那边界空格，再选择修剪对象，你看对不对？ 非常清晰啊，然后这个中间部分可以删掉，不要啊，这边也是如此啊，低压空格，我们要剪的是这个啊，白色的圆环，那么就是纵向的部分，那么剔压空格，选择边界空格，再选择修剪对象， 然后空格选择边界，再空格选择两端的对象，好，然后再把中间的删除掉，就那么简单，对吧？ 好，你看那他整个的位置关系，我们搞清楚之后，那么右边的话啊，你看这个绿色的圆环，红色的圆环，是不是跟这个白色的圆环以及这个橙色的圆环是对应的？那非常简单了，我们就用 ceo 啊，哎，只要把它选中啊，复制过去就可以了。 这个选中之后，大大家注意这个，这个线我们是不要打这个多选，我们按 shift 键啊，然后把它取消，选择空格，然后再 指定一个基准点啊，往右边复制多少？五十四的距离吧，对不对？好，空格，那么这样的话，哎，他这个位置稍微有点有点不一样啊，嗯，大家看一下啊，这个地方没问题， 这个地方好像也来了，那就 ok 啊啊，这个地方你看他这个地方啊，还是有点不一样，对吧？因为他这里啊，他这里你看啊，所以我们一定要仔细看，因为有的时候你 线一多的吧，有时候搞就容易搞糊涂啊，那么这边的话，我们要把它剪掉，对吧？仔细看一下啊，这个绿色的部分没问题，他这里我们还是用刚 那个方法，对不对啊？继续把它找到中间的啊，闭合部分，然后再编一个二出来，然后再去踢啊。空格要修剪的是白色的圆环，所以我们选择边界空格，把横向的白色部分修剪掉， 然后再空格选择这个白色的边界部分，再空格把多余的修剪掉，中间的部分不要了啊，那么这样我们这一个 对吧，这个五环的话就啊彻底的搞定了，那接下来我们就给大家进一个填充啊，那么填充的话啊，因为 我呃姜老师用的也是这个高版本的啊， ccd 表面呢，是 ccd 二零二零版的，那么很多人对这个高版本 cd 填充啊，有点用不习惯啊，在这里跟大家讲解一下 h 空格，那么在我们低版本 cd 当中，他会弹出一个填充的窗口，对不对？那么高版本 他其实他虽然不会直接弹出来，但是我们如果鼠标左键单击这个设置选项，他也会弹出来啊，所以这个界面大家都非常熟悉，我就不讲了， 我们来给大家讲这个高版本的 c id 的一个填充的界面怎么去使用啊？如果我们要填充颜色的话，我就点着这个实力的啊，他是一个啊，实体填充，然后在这边再去设置他的颜色啊，这个颜色怎么找？我们可以在这里面呢，他有很多调色板啊， 比如说我们这个啊，蓝色的部分，我们可以找第三个啊，从上往下数第三个，然后直接拾取我们的填充区域啊，空格那边上的话，你看这个线啊，我们如果不刷一下可能不太好看，等下我们可以用那个 m a 给他刷一下就行了。 然后这个下面是什么颜色？是橙色的，对不对？那么橙色的我们继续啊， h 控的啊，这边我们在 找一个橙色的啊，你也可以找第三个，对吧？啊，拾取这两个区域空格，然后继续空格， 再选颜色啊，白色的我们就直接选了，对吧？这里啊很多白色的好，然后这边是绿色的啊，直接空格，然后再选绿色的话，我们也找第二个吧，稍微深一点， 填充完之后，他们最右边这个是红色的，对吧？红色的我们也找第三个 啊，填充完之后我们这个看起来不太像，对吧？因为他这个轮廓啊，我们用 m a 啊，给他刷一下，对吧？这样就啊，还是 ok 的吧，对吧？我们选他，然后再刷一下， 还有这这两根线没有刷到，是吗？哈哈。啊，这个绿色线还是比较碍事情的，好了，刷完的话，基本上我们这个图形就 ok 了， 所以其实还是非常简单的啊，只是说修剪的时候我们稍微要注意一下，因为有的时候他的线比较多的话，如果我们没有注意的话，可能就是说，呃，容易忽略掉啊，这样的一个对象对不对？ 好了，那么我们这样的一个啊，五环的话就画完，大家可以看一下，可以对比一下。

正值奥运期间，我们来绘制一下这个奥运五环，首先输入 c， 按空格执行圆的命令，随意拾取一点 半径呢，设置为两百，然后输 o 执行偏移命令，偏移距离呢设为五十，把它向外偏移，这样就得到一个环，然后再输入 co 执行复制命令， 我们把它水平向右复制，按 f 八打开正胶，保证是水平的，按空格结束命令，按空格执行上一命令，再选择他按空格执行复制命令， 我们这样复制出来了，他们之间距离是一样的，为了精确一些呢，我们这样做一个辅助线，就是从这个象限点到这个象限点画一小段直线，然后我们再来 co 复制， 就复制这两个环，这个基点呢，我就捕捉这个中点，把这个正胶关闭掉，这边呢放在象限点上，这个位置呢就会比较精确一些。 然后这个位置的辅助线呢，我们放大一些，把它给删除掉啊，接下来就该修剪了，修剪呢，你可以参照这上面套的方式啊，我们输入 tr 空格，空格，连续按两次空格，比如说把这修剪掉， 修剪掉之后这边就该修剪，这里这边有修剪这里，这边有修剪这个地方， 这里修剪这个地方，然后过来之后就修剪这个， 这边呢修剪这个位置，这里又挑一个方向， 好，这样他们就套起来了，然后改一下颜色啊，比如说像这个的话，我们从这里给他选择蓝色，这个呢给他选择成红色， 这个这个地方给剪断了，都要选中，给他改为绿色， 这也是剪断的，给他改为黄色，那么这个白色的呢？我们选中他，给他改为这个白，这个白你可以看到有一半是黑色，就是他背景是白色的时候， 他就显示黑色，背景是黑色的时候就显示白色，就是这样。好，然后就要用到这个填充命令 h 填充给他填充颜色了，我们拾取点， 比如说拾取这个位置，按空格填充的这个图案，点击这三个点可以选哈，就选择这种十色填充，然后在下边可以选颜色，第一个不是蓝色吗？我们就选择蓝色填充进去，按空格执行上一名，再拾取点，我们选择右边这个 空格颜色来给他选择成红色，占空格执行上一名呢。我们拾取这个位置， 还有这个位置，按空格颜色呢，给他选择成黄色，再按空格执行上一厘米十据点 选择这边，这边给他选择成绿色， 占空格执行上于命令 这里，这里颜色呢就选择这个白色啊，选择白色。那你说这个地方不该是黑色的吗？我刚才说了，就是你把它填成白色， 当你把背景变成白色的时候，他就会自动变成黑色，试一下啊，怎么改背景呢？输入 op 命令，他会出现选项对话框，我们再显示这个选项卡，选择颜色，这有一个统一背景 给他改为白色，应用关闭确定，你看背景是白色的，这个地方就是黑色了啊。

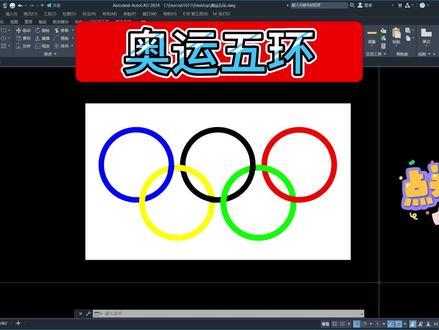

你会用 c d 绘制多奥会冰雪五环吗？不会的话点赞加关注，我教你输入 c 空格，配置一个半径为五百的圆，然后再选择对象，输入凹偏移距离为五十，然后输入面狱的命令 r e z 空格，选择对象，再输入 su x 七，选择外侧的对象空格，再框选对象空格，然后选择对象，输入 c o 空格，单机输入正列 a 空格，输入数目为五空格，再输入不满 f 拖拽，然后单击左键，再选择第二个和第四个对象 m 向下去移动对象到合适的位置就可以了。你学会了吗？

大家好，今天讲一下奥林匹克五环的画法，这个五环主要是填充的这一款，他的结构是非常简单的，主要是有五组圆所构成的，每一组圆是两个圆，同心的就五组有五个颜色，嗯，他的含义呢是代表世界五大洲，那么他怎么做呢？ 我们先来看一下他的一个尺寸图，是这样的，一个的左边同心圆，直径是五十四和六十七，那么我们先把这两个圆做出来，他是重新的利用圆命令，嗯，圆命令，我们先做第一个圆， 半径是直径为六十七，然后第二个同性圆是直径为五十四，好，将这个圆通过 cu 复制，以圆心作为复制几点，然后呢按住下方 四键加速的右键，找到字字的时候呢，先输在他空格，然后再输入爱他三十七，逗号富 三十，这样就过来了，这是两块，这两块出来后，然后呢再往右边走，就是这里，也就是这一块和这一块一共是三份，加这个一二三，那么可以通过高版本的复制分裂 c o 复制， 选择他空格，点击圆心，然后呢右键鼠标选择正列，这个功能是只有从 cd 二零一二开始才有的功能，这个需要注意一下，点正列，然后输入数母三份。 在向右向右的时候呢，需要注意一下是三十七乘二，因为我们需要的是从这个圆形到这个圆形距离，所以呢是这个 十乘以二，那么是六十七十四，好，过来七十四回车站，那么就把这个位置给弄完了，这个是不需要的，删除好，删除，把这个我们放下面来， 下面我们来做个填充，首先先做修剪，把这个内部区我们先给他剪掉。好，我们来看一下修剪一下，这个修剪呢比较简单，通过 t 啊，通过两次我们剪这一块这里，然后呢这个部分包括右边这里 这一款，这个剪的时候注意看原图，不要剪错了，还有这个区加上右边的这里 这一块区域是这样的，好了，我们就把它给剪完了，剪完之后 去做填充，填充是 h， 输入 h 空格，然后呢右键鼠标选择设置，第一版本是不需要选设置的，输入 h 就会出这个对话框。 好，这里呢我们首先先在选项里面勾选创建独立的填充好，勾选他，勾选之后呢点第一个按钮叫做添加持续点， 需要注意把样粒，样粒呢改成这个实体，双击它，然后呢添加死去点，将这个内部全部填充好就可以了，这样他们是独立的，不是一个整体， 全部填充好，填充好之后空格，那么这个外部啊是有轮廓的，是有一，你看把这个 m 移动出来，移动出来这是有圆弧的，这个圆弧呢可以删除，怎么删呢？我们可以通过一个命令叫做过滤器 fi， 然后我们在这里面 先把这删掉，选择过滤器，我们先勾选圆弧对象，等于圆弧 找圆弧，让他添加添加之类表，然后应用框选他空，改一下圆弧，选中了，删除好就没了，你看这个时候按摩移动点，他拉出来就没了，这个时候呢就改改颜色就可以了，比如说第一块颜色，这个呢 给他清色，第二块颜色黄色，第三块，嗯，这个没有改号，这一块也是一样的黄色，这个呢黑色，黑色嘛？就是白色，因为是这个白底 蓝的这个区域是绿色，绿色呢就不用改这块区域，这块区域呢是红色，表示世界五大洲。好了，站到他们这个奥林匹克五环就完成了。

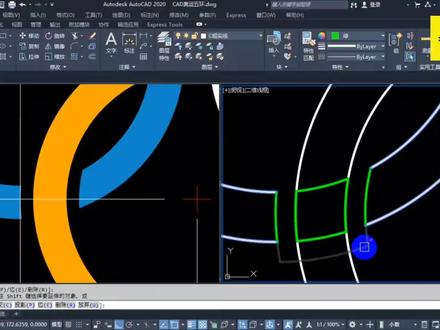

端的对象就可以了啊，这中间的这个绿色部分呢，是我们可以统一的，再去把它清理掉就行了，我们可以直接删掉，不要， 这边也是一样的，你看你要删的是什么？是这个啊，橙色的，纵向的部分， tr 空格选择边界空格选修点对象啊，这样就很清晰了，对不对啊？毫不犹豫的 tr 空格，再选择边界来边界空格，再选择修点对象，你看对不对？ 非常清晰啊，然后这个中间部分可以删掉，不要啊，这边也是如此啊， tr 空格，我们要剪的是这个啊，白色的圆环，那么就是纵向的部分，那么 tr 空格选择边界空格，再选择修理对象啊，然后空格选择边界，再空格选择两 端的对象啊，然后再把中间的删除掉，就那么简单，对吧？啊，你看那他整个的位置关系我们搞清楚之后，那么右边的话啊，你看这个 绿色的圆环，红色的圆环，是不是跟这个白色的圆环以及这个橙色的圆环是对应的，那非常简单了，我们就用 c o 啊，直接把它选中复制过去就可以了， 那么选中之后大大家注意这个，这个线我们是不要拿这个多选，我们按 sf 的键啊，然后把它取消，选择空格，然后再指定一个基本点啊，往右边复制多少？五十四的距离吧，对不对？好，空格，那么这样的话，哎，他这个位置稍微有点有点不一样啊，嗯，大家看一下 啊，这个地方没问题，这个地方好像也没问题，那就 ok 啊。啊，这个地方你看他这个地方啊，还是有点不一样，对吧？因为他这里啊，他这里你看啊， 所以我们一定要仔细看，因为有的时候你线一多，对吧？有时候搞的就容易搞糊涂啊，那么这边的话，我们要 把它剪掉，对吧？仔细看一下啊，这个绿色的头发没问题，他这里我们还是用刚刚那个方法，对不对？ 继续把它找到中间的啊， b 和部分，然后再偏一个二出来，然后再去 tr 空格要修剪的是白色的圆环，所以我们选择边界空格，把横向的白色部分修剪掉，然后再空格选择这个白色的边界部分，再空格把多余的修剪掉，中间的部分不要了啊，那么这样我们这一个 对吧？这个五环的话就啊彻底的搞定了，那么接下来我们就给大家进一个填充啊，那么填充的话啊，因为我姜老师用的也是这个高版本的啊 cad 我用的是 cad 二零二零版的， 那么很多人对这个高版本 cad 的填充啊，有点用不习惯啊，所以这里跟大家讲解一下 h 空格，那么在我们低版本 cad 当中，他会弹出 一个填充的窗口，对不对？那么高版本他其实他虽然不会直接弹出来，但是我们如果手表左键单击这个设置选项，他也会弹出来啊，所以这个界面大家都非常熟悉，我就不讲了， 我们来给大家讲这个高版本的 cad 的一个填充的界面怎么去使用啊？如果我们要填成颜色的话，就点着这个实力的啊，它是一个啊，实体填充，然后在这边再去设置它的颜色啊，这个颜色怎么找？我们可以在这里面呢，它有很多调色板， 比如说我们这个蓝色的部分，我们可以找第三个啊，从上往下数第三个，然后直接拾取我们的填充区域啊，空格那边上的话，你看这个线啊，我们如果不刷一下可能不太好看，然后我们可以用那个 ma 给他刷一下就行了，然后这个下面是什么颜色？是橙色的，对不对？ 那么橙色的我们继续啊， h 空的啊，这边我们再找一个橙色的啊，你也可以找 第三个，对吧？啊？拾取这两个区域空格，然后继续空格，再选颜色啊，白色的我们就直接选了，对吧？这里啊很多白色的 好，然后这边是绿色的啊，直接空格，然后再选绿色的话，我们也找第二个吧，稍微深一点， 填充完之后，他们最右边这个是红色的，对吧？红色的我们也找第三个啊，填充完之后我们这个看起来不太像，对吧？因为他这个轮廓啊，我们用 ma 啊给他刷一下， 打仗就啊还是 ok 的吧，对吧？我们选他，然后再刷一下啊，还有这这两根线没有刷到，是吗？哈哈。啊，这个绿色线还是比较暗示性的， 还没刷完的话，基本上我们这个图形就 ok 了， 这其实还是非常简单的啊，只是说，呃，修剪的时候我们稍微要注意一下，因为有的时候他的线比较多的话，如果我们没有注意的话，可能就是说，呃，容易忽略掉啊，这样的一个对象对不对？ 好了，那么我们这样的一个啊，五环的话就画完，大家可以看一下，可以对比一下。

如何用 cd 画奥运五环？首先我们画一个直径五百的圆，然后往外偏于五十，对圆环进行镜像移动，后边的圆环距离为五十。然后在两个圆环之间和一个圆环上面各画一条辅助线，复制后边的圆环， 然后删除辅助线，对前面两个圆环进行镜像，这样就得到了奥运五环的相框。然后我们对圆环进行修剪， 修剪完成以后我们对他进行颜色填充，在样例这里我们选择实体颜色填充，然后颜色这一块我们给他选择相应的颜色， 因为奥运五环是不带边框的，我们把边框给他删除掉。然后选择整个五环，然后打开快速选择，我们点击圆弧，点击确定，这样所有的圆弧就被选中了，我们删除即可完成。
