武汉特高压串联谐振耐压试验怎么接线

今天在现场做的是变压器的耐压实验，用的是我们的变频窗帘写真试验装置。变压器耐压试验是判断变压器能否投入安全运行，防止发生设备事故及保障人身安全的手段之一。 下面我们来看一下仪器如何接线。首先电源接入控制箱以后再接到 gd 变压器上，再从 gd 变压器的输出抽头接到电抗器的下端，然后再从电抗器上端接到我们的分压器上，最后再由我们的分压器接到我们背视频变压器的高压册上。 在进行变压器耐压试验中，变压器高压测需要短接，低压测则需要短接接地。此次的试验电压为五十二千伏，耐压时间为一分钟。

来了，先放一点三千伏的，那么 不管怎么改变的情况下，高腰尾还是高腰尾，高腰头还是高腰头， 那么这就是一个三千五极限的，那么他的高腰高腰端还是接这边， 他还是接电刚起， 那么我们现在三千伏的啊，接线头已经完成了，刚才一点五，现在是三千，那么我现在接个六千伏的啊，六千伏的，六千伏的一个接线， 我们这个店等级课是多变的啊， 这是一个六千五的技术，那么他的高压输出，韩世界高压，高压高压头，这是一个六千。

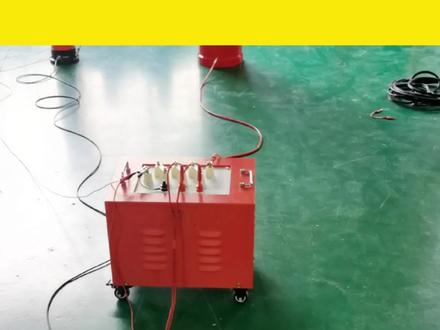

大家好，我是武汉特克亚刘梦，今天给大家介绍一下在创业写真当中那个基地变的抽头的选择，给大家看到我们现在目前的视频当中的这一个历史变压器啊，也是基地变压器， 我目前现在用的是一个这种接法，是一个六千伏的车头的一个接法，当然了他们还有三千伏的车头跟一点五千伏的车头。我们六千伏的车头的话，多用于我们电器设备，比如说变压器啊， 互感器啊，电器设备的一些耐压，因为像这种电器设备的话，试验电压比较高，所以用六线辅助抽头， 三千伏的抽头的话，一般的多适用于一些，嗯，三四五千伏的电缆，三四五千伏的电缆，因为升到五十二千伏，所以说一般的使用三千伏的抽头，然后一点五千伏，这个抽头的话，多用于四千伏的一个电缆的耐 呀，因为十千伏电呢，一般都是做到十七十八千伏的样子，总的来说的话，这车头的选择的话，其实我们有一个系数，就有一个二十，这个系数就是我们用我们的目标电压除以这个二十， 然后看电压落到哪个地方，靠近哪个车头，我们选择哪个车头的话，总的来说是没有多大问题的。好，感谢大家观看。

ytc 八五零变频串联协证试验装置演讲操作视频下面以七十五个千伏安雪杠，七十五千伏参数为例进行讲解。 此仪器是用来对变电站所有电器设备进行交流按压，尤其是对大容量的饰品，比如说高压电缆进行交流按压的一款仪器。 好，下面进行，嗯，接线演讲。首先仪器可以输入二百二的电源 和三百八的电源，输入二百二的电源的时候接黄红两个柱子，输出功率减半。接三百八的电源的时候，黄绿红三项三百八的火线全部引入仪器。 好，输出单子接历史边的输入单子信号间接分压器的信号线 地与大地进行连接。好，首先他的输出，我们现在用的是电源二百二十伏的输入，所以说到历史变的输入要接 按两百伏的两个接线柱，如果电源输入是三百八十伏，此两根线要接到四百伏的两 接线柱上面，历史链的接地与外大地进行连接。抽头，现在我们在试验室用的三千伏的抽头接入电抗器的下单， 然后电抗器的上单与第一节电抗器的上单与第二节电抗器的下单进行串联， 第二节电焊器的上单与第三节电焊器的下单串联，第三节电焊器的上单与分压器信号进行连接，然后输出线接到视频上面，即可 使电钢器的接法为串联的接法打大容量，比如电缆的那一 压，交流按压时还可以采取冰凉的方法进行连接好，接线完毕， 打开电源开关，仪器进入自检状态。 好，此一一为一系的主界面。第一个是资料管理，用来保存参数和读取参数用，第二个是参数配置，第三个是参数计算， 第四个是手动试验，第五个是自动试验。好，我们首先进入参数配置状态， 点开以后，在我们不知道频率的大小的情况下，棋子频率从最小三十赫兹找到最大三百赫兹， 其实电压可以在二十到七十伏之间进行测量。好，我们现在是空式，我们可以把电压设为成三十伏。 好，第一阶段实验电压就可以设置制成我们的目标电压，比如现在我们要打一个五十五千伏的电压， 然后时间是小时分秒。第二阶段和第二三阶段都不用设了，就是他一次性把实验电压升到目标电压五十五千伏，好，改成零 好，激励变笔不用，设置分压笔也不用，此时就是要把过压电压是试验电压的一点一到一点二倍。好，我设成六十五千伏。好，闪烁保护，五千伏不用动， 保护系数过流保护系数百分之百也不用动。好，设完参数以后点返回菜单，建议客户一般用自动试验即可。 进入自动试验以后，点左上角的开始试验，仪器红灯亮起，自动扫平升压好，当车辆 频率和斜震频率一致以后，电压开始升压，升到目标电压以后，那压开始计时， 当耐压时间到到我设定的一分钟时间后，仪器自动降压归零， 红灯熄灭，试验完成，此时可以 保存数据和打印数据， 返回界面，关闭电源开关， 试验完毕，进行放电拆迁工作。

串联邪正在试验时如果找不到行政点，有以下五点造成，第一，试验频率在本身仪器输出频率以外，试验时接线发生错误。第三点，接地不良好。第四点， 邪正仪本身有故障。第五点，看视频有故障。那你知道怎么解决串联邪震的这些问题吗？真的以上几点，一、通过平均公式重新组合电焊器，直到邪正点在仪器输出频率以内。二、 检查所有连接线是否正确，是否有断点或接线不牢固。三、确认所有的接地良好。四、学生装置进行空声试验。五、检查背视频或进行绝缘测试。

都是隔离，我们说一下这个变压器的交叉耐压，我们先看一下规程， 这个是变压器交流电压的一个规程啊，绕组联通套管的交流蓝牙实验，我们看那个二绕组格林电压在一百一十千伏及以上的设备，其中性点应进行交流蓝牙实验， 实验耐受电压标准为出厂实验电压值的百分之八十，参照表八。我们再看一下这个说明啊。看第二个交流耐压实验，可以采用外施公平电压，也可以采用感应电压实验， 实验方法参见国标，这两个国标，从这一条我们可以看出，他并没有说这个实验可以采用串联 鞋震啊，可以采用鞋震这一套装置，因为他说的是要外施公平电压，因为你要鞋震的话，他就改变他的频率了啊。我们看第三个说明，这个一百一十千伏变压器在对久远有怀疑时进行， 对，居然有怀疑是这本次实验。这个幺幺零的变压器是什么情况呢？是因为他底下有渗油，他要换底下这个垫子，所以说呢，他要整个全都是打锈了，把这个变压器油全部放完，然后就要掉罩吗？ 高压太软，全部要卸掉拆掉，它属于大修了啊，所以说厂家他这个恢复完以后呢，处理完这个缺陷以后，他就做了一个耐压吗？就这个原因， 那么根据规定的要求，我们这个试验电压应该是出厂值的百分之八十，厂家说出厂值是一百 四十千伏，那百分之八十就走幺幺二。我们看下面这个表，你看第一行幺幺零设备最高电压幺二六重一点，接地方式不直接接地，然后出厂一百四吗？一百四交接交流电压幺幺二。这个厂家用的设备是这个串联鞋震啊，鞋震这一套， 左边这个高的呢是分压器啊，分压器他是，呃，额内内压是两百五十千伏，他的分压比他的两节吗？一节是一千五比一啊，两节串起来就是三千比一， 这个参数是要输入到这个这个仪器操作台里面的啊。右边这个矮的呢，他是三节，他叫电焊器啊，电焊机三节，他电焊机的参数呢？一节是五十千伏，额定电压他是八十一，哼，他这样串起来用的话，三节那就是八十一乘以 三二百四十三，横点烟的话，他三节电炕串在一起，他额定是五十千伏，三节的话就一百五十千伏， 你这个杆炕和容炕如果调的好的话，他最他最高额定能得到一百五十千伏限制电流得到高电压，这是他的激励变压器啊，他的输入电压有二百二十伏和三百八十伏两个档位， 底下的那个绿的，然后他的输出呢是实线服，实线服就一个，他的这个低压测输入电流就是二十五安倍，高压测最大就是一安倍啊，铭牌上显示的 设备都配好以后呢，我们要进入这个操作台，哎呀，设置参数啊，设置参数我们一个一个看，我们看上面那个起始频率三十赫兹，中止频率一百赫兹，他是一个频率范围，因为他自己要找频率嘛，就在这个 比例很稳定的找七十电压二十伏，然后下面是第一电量试验电压，第二第三，这个先不管他，我们看最底下一行激励变比和分压变比。 gd 变频怎么算呢？因为刚才不有个 gd 变压器吗？ gd 变压器你低压测你是选的是三百八十伏这个档位，那就三百八十伏，他高压测只有一个档，就是实线伏，那就实线伏除以三百八， 他就得得出来一个数据，这个三十九点四七应该不对啊，是他还没调之前我拍的照片，我们算一下，十千伏除以三百八十伏，就是二十六点三一啊，二十六点三一，如果你第二次你选用二百二十伏的这个这个输入电压也那，那便极力辨别，就是一，就是十千伏除以二百二就行了 啊，就是灵活的要要要，要调整这个数据。分压器变比的话，直接分压器铭牌上就写了啊，他两节的话就三千比一啊，把这数据 写上三千笔，我们再看右边这数据怎么写啊？自动调写频率步进啊，一和字啊，这个这个一和字也行啊。 电路电杆，刚才你是用了三节吗？三节是八十一横，八十一横，三节串起来用的话就八十一乘以三，二百四十三横，这照片拍的时候他还没有调啊，写上二百四十三就行了。底下保护参数闪落保护十五千伏，过压保护电压一百三十千伏 过流保护吸水百分之百啊，这些就是没动啊，没动。每次你做不同的设备，他配的电感和电炕不一样，所以说你关注，还有你的力磁电也不一样， 选用档位不一样，所以说你要关注的就是激励变笔这个参数，还有分压器变笔，还有电路电电杆， 还有你是就是试验电压吗？试验电压，因为你做的设备不一样，也要关注。最后就是这个过压保护电压啊，你这个保护电压吗？你肯定要大于你的时间电压， 这个便民穿着鞋阵，我们关注的参数就是以上说的这主要主要几个参数，无论你用什么样的操作台子，你关注的参数基本上就是这么多参数调整好以后，这些参数我们才能进行下一步实验工作。 够不够你现在吃吧，你开始就吃吧，点一下计时，他这边应该开始计时了点，我们大概看一下屏幕上的一些参数啊， 这个稍微有点模糊，我们看一下，呃，有一个按低压，按低压就低压测电流十九点一三安倍。你，你在做实验的时候要关注这两个电流，一个低压测，还有个高压测，因为你的你的力 立激励片吗？激励片低压色最大是二十五安排，高压色是最最高是一安排，你看他最高那个是零点七二安排的，已经到零点七二了，所以就关注这几个电流啊。 还要看一下这个频率啊，你频率看是多少赫兹，一般的话是不是有要求在哪个范围内？四十五赫兹到五十五赫兹之之内，你比如说你的这个频率过高， 我告你要想办法把它降下来，太低的话要把它升上去啊，要有一定的范围。

现在我们讲解一下由武汉赫兹电力设备有限公司生产的变频串联斜镇实验装置怎样接线。第一步，先将变频电源接上接地线，然后激励变压器接入接地线， 增压器底部接入接地线，然后我们现在在进行电源的接线，向三百八五十赫兹输入， 此处为电源输入端，可以接入三百八十伏，接入三百八十伏即为满负荷输出，也可以接入交流二百二十伏五十赫兹， 接入交流二百二十伏，输出功率即为额定功率的一半，然后这是输入端，这边就是输出端，从变频电源的输出接出来两根线接到激励变压器的输入，可以看 看到我们有三种接线方式，分别输出不同的电压，我们现在是按照中间的这种串并联三千伏的接法， 然后他的输出就是三千伏从高压输出端输出的高压线接入到 电抗器的底端，然后电抗器经短接线串联起来，串联起来之后高压输出端高压输出，再接到分压器的顶部， 风压器的底部，然后再接回到我们的变频电源上面，从风压器底部过来的信号线接到 变频电源上面上面有一个文字标识。关于设备参数焊价格，欢迎后台咨询，点赞收藏、关注下期哦！

我们为什么要并联？并联有什么好处？并联并联过来之后，对应的电康器我们也要并联。你看四节电康器，有的客户是并联的，这么多年，我发现 并联的样子五花八门，有的是高压、低压，高压、低压也叫并联，反正是什么样的情况下都有并联。为什么要用并联的十全伏的电呢？因为并联可以起到最大的电流，在电压等级 足够的情况下，我们并联增大电流。由此可见，并联并联电流，总电流就等于电流一加电流二加电流三加电流四，也就等于说总电流 就等于一点二五安，加一点二五安，加一点二五安，加一点二五安，总电流等于五安。所以说幺三五比幺零八的创业写证，在做十千伏二四零幺八五的电缆的时候，可以做三公里，你如果用三百八的电源就是三公里， 如果用二百二的电源，大概就是一公里过一点点，不会太多，因为他的输出功率，呃，变频电源的输出功率 不够，他的输出功率取主要取决于是看是三百八的电源还是二百二的电源，如果是三百八的电源，他就买功率输出。由此可见， 电抗气的电压是二十七千伏，在十千伏满足的情况下，我们要给他使劲的增大电流。电压二十七， 第一节二十七，第二节二十七，第三节二十七，第四节二十七，他的电压永远是二十七。所以说由此可见，当避免之后所产生的一个效果就是他的电压维持在二十七没有变， 电流呢，变成了五二，这就是并联。我们现在是用最大的电流， 然后他的电压二十七是足够的，电流出来之后呢，经过电抗去上端连到风压器，连到风压器，风压器出去了一根线连接到您的电缆，基本情况下就是电缆，因为电压只有二十七， 这个是小主便也可以。然后风压器的下端良好的接地，风压器您可以好，您就可以理解为它是一个 电压采集信号，可以这样理解。最后呢，他底下有一个信号线返回来，返回到这个地方，返回到变频电源，由变频电源 去接收信号，接收信号之后是找频率，频率找着之后自动升压，升压完之后就结束。
