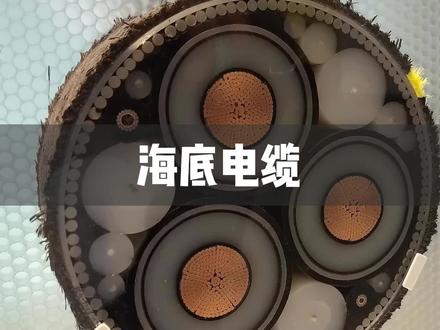

这是一条海底电缆的横切面,而不同功能的电缆内部导体和布局也不同。但无论何种用途的电缆,外部的绝缘和防腐都是重中之重。电缆导体的外部通常会用镀锌钢层、塑料管、 铜护套和一小部分凡士林层层包裹,已达到绝缘和防腐作用,可以在海底使用二十五年左右,这也就是电缆为什么会这么粗的原因。而在铺设电缆时,还有专门用于电缆铺设的浮缆船, 船上配备有一个可旋转的电缆盘,能随时装载五千吨电缆用于海底铺设。铺设前,工程师会事先派遣一个遥控的水下机器人确定路径和海底环境, 铺设时机器人也会全程监控。值得一提的是,在浅海区域,为了防止电缆被破坏,还有一种可离地的特殊脚车,这种设备可以 一边铺设一边将电缆埋在海里。而目前全球有近一百五十万公里的电缆铺在海里,但海底电缆修复目前仍是一项极其困难的挑战。

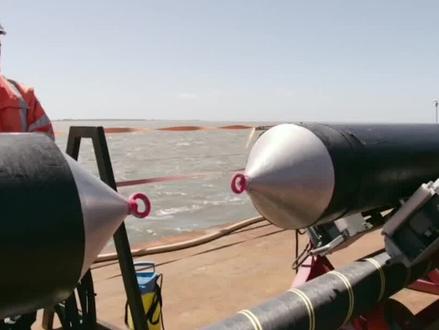

海底电缆究竟是如何铺设的?不怕被轮船和潜艇刮到吗?海底电缆主要用于电信传输,可分为海底通信电缆和海底电力电缆两种。 其中,海底通讯电缆又被称为海底光缆。现代的海底电缆大多使用光纤作为材料,传输电话和互联网信号。早在一八五零年,人们就在法国家来和英国多福之间铺设了世界上第一条海底电缆。 一八五八年,第一条洲际海底通信电缆在爱尔兰与纽芬兰之间铺设完成。我国的第一条海底电缆铺设于一九八八年。早期海底电缆的铺设方式比较简单粗暴, 如果位于浅海就简单挖一下,位于深海基本就是直接丢下去。这也导致了海底动物对 电缆的撕咬,以及一些贝壳类分泌腐蚀性物质侵蚀电缆。现在,人们铺设海底电缆前,会勘察地形地貌,避开崎区有岩石的区域,然后用海缆施工船按照合适的距离依次投放光缆。 此时会有工作船只携带光缆沉入海底,他会在海底挖一个至少三米的沟槽,并将缆线买好。不过,沟槽的深度世界各地并不固定, 如中国香港要求五米,特殊地区甚至要求十米,且每隔一定距离还需要有中计气。为了防止电缆被轮船、潜艇刮到造成严重后果,国家会制定相关法律法规, 将这些区域设为禁止抛锚区,且不允许船只停靠等,一旦违反,将受到严厉处罚。比如,二零零一年,位于长 长江口外海底的国际通信缆线先后两次被翻世渔船的毛拉断,造成中美、欧亚、中日等多地网络中断,总损失超一亿美元。 二零一九年,海南一位穿厂因渔网勾住光缆无法解开而切断了缆线,被判处七年有期徒刑,赔偿两百六十八点六万元。

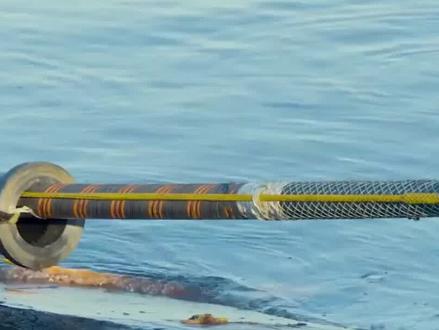

海底电缆有多贵?一组来自水龟总院的数据显示,三十五千伏的海底电缆,其价格在每公里六十到一百五十万元,二百二十千伏的海底电缆更是价值每公里四百到五百万元。 海底电缆为什么这么贵?大海满满都是水,他在海下又是如何铺设的呢?从海底电缆的结构来看,由于海底具有复杂的水环境,所以海底电缆在制作时,除了最基本的内部光纤术、套管、护层等, 外面还会缠绕上一层水在角和钢丝,用来保护光缆和塑性。在此之外,还要包裹上层层套管,例如聚乙烯保护套、铜制和铝制的绝缘保护管,以及由镀锌钢制成的 外部导管。通过这些套管来提高电缆整体的耐腐蚀性、绝缘性、坚固程度等。而这每一层都是科技的成果,所以贵也是有道理的。 那像这种海底电缆具体是怎么铺设的呢?一般来说有两种铺设方式,埋设和辐射。前者主要应用在浅海区域,铺设时会先有远程遥控水下机器人对海底铺设区域进行检查, 没有任何阻碍后,利用线缆埋射机进行埋射。它的原理有点像耕地时的犁, 其中机器底部的几排喷水孔通过喷射出的高压水柱将海底泥沙冲开,形成电缆沟,然后机器上的导缆孔就可以将电缆引导致沟壑底部, 这样一边挖沟一边铺设,最后泥沙会在海底水流的作用下慢慢将沟壑填平,电缆就铺设好了。 至于另一种肤色,由于它主要是用在深海区域,这里的水流平稳,要面对的复杂情况也不是很多,所以其操作方式比较简单,通过机器直接将电缆放置在海底,让他利用自重全靠在泥沙表面就可以了。 那么铺设完成后的电缆,深海地区还好,浅海地区很容易会被轮船的毛沟、拖网等破坏。如果海底电缆断了,该怎么处理呢? 二零二二年十月四日,挪威在亨宁斯威尔海岸已多五百米的海底电缆就因出现问题而发生断裂,最后花了大约一周的时间 才修复完成。由于事故发生在海底,所以修复起来十分复杂。首先得用 otdr 仪器找到故障点,判断出具体位置后,利用水下机器人或者潜水员在断点处剪断电缆, 接着将电缆头拉到作业船上,有专业人员进行链接后,重新下放到海底铺设起来。 鉴于海底电缆的重要性,电力公司在抢修时基本都是日夜不停的工作。而为了减少电缆因人为因素造成的破坏,现在浅海区的大部分电缆一般都会铺设在海床三米以下的地方, 以此提高它的安全程度。

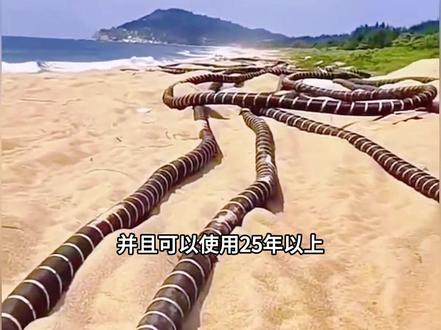

你知道在海底铺设电缆是如何铺设的吗?这就需要电缆船了,它能把长两千千米的电缆铺在船上,在铺设之前还需要工人下水检查,以确保铺设路径上没有障碍物。检查完毕后,海底电缆的头部 会被一根钢丝绳牵引出来,连接到某个单元处,然后电缆船将大圆盘上的电缆从船尾抛下,慢慢的前进。这时电缆船的一部分是海底挖掘机, 挖掘机利用高压水柱冲开海底的泥沙,并形成电缆沟,然后通过电缆沟铺设电缆,最后就是把两侧的泥沙覆盖在电缆上,这样就能避免海底生物的撕咬,不至于电缆损坏。这些被铺设到海底的电缆寿命长达二十五年,当电缆退役时,回收这些电缆则是一门不错的声音。
