默纳克无机房电动松闸安装接线图

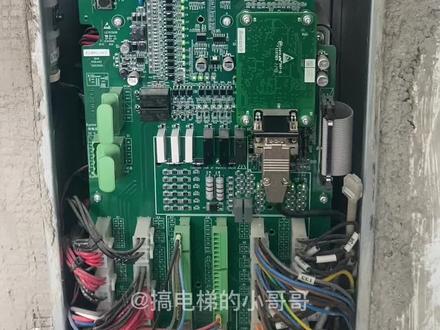

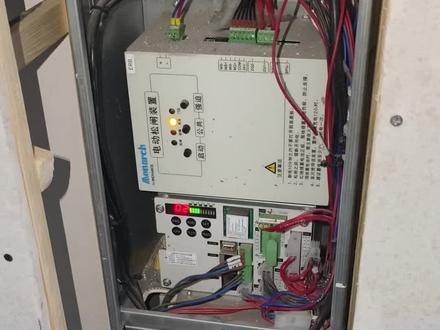

大家好啊，今天来调试一台莫耐克系统，未来柜无机房电梯，今天讲一下未来柜电梯如何进行无机房电梯松掌啊， 无极方电动松闸可能大家都操作过，但是未来贵的需要注意一下。 首先咱们把这边的那个主电源给这个电动松闸供电的这个公开都断下啊， 然后呢他这边有一个插头需要插到那个门锁回路里边，咱们这边呢为了拍视频的需要啊，嗯，是把这边做了短接听门打开的状态。还有一个需要注意的地方啊， 看这里断电以后呢，这个数码管上是没有显示的啊， 国标要求呢是电动松闸的时候需要在这个操作装置上能看见这个运行方向和运行速度啊。但是未来柜这里为什么他这里不亮了呢？这是咱这期需要找准讲的地方啊， 问题呢就出在这里，那这里呢是做了一个开关，把这个开关打过来，上面的灯就亮了， 他这边呢是用了一个，嗯，咱应急电源啊，应急电源的电啊，这个开关呢正常状态是可能是关闭状态，咱需要操作的话把它打过来。行，如果说开关没有这开关的话，可能长 时间用这个电，这个应急电源的这个电池的电啊就会亏电啊。现在我操作一下，长按这个公共和启动按钮五秒钟， 好，已经启动了，这边脚枪一直在往左，然后数码管上有显示方向的速度， 松闸完毕以后啊，需要把这个开关再打过来啊，这才这才是一个完整的电动松闸一个流程啊。

再打急停，然后你现在安全盒都是断开的，你把它短接一下，看能不能开的动。短接啊？对啊，短接，急停开关。你刚刚不是打了急停吗？ 哦，这是咋了？说的怎么打电话？不晓得，不会自己看图纸。那下面有图纸门，上面这个都是要学会的，不然以后你碰到这个东西坏了，你要短信，你的怎么转？ 看一下启停开关在哪个点？ 急停按钮是一个什么按钮？在这个图纸上面应该就是控制柜停止按钮。对，就是控制柜停止按钮。要怎么短接？短接的话找到两个段子，幺零幺到幺幺零，幺零幺到幺幺零是吧？对，那你找一下这两个段子在什么地方， 端子一般不会在上面，上面这一节是一般都是不会的端子要不就是在这个板子上面，要不就是在下面的端子。像这种端子盘上面 那上面有字，你先可以先看那个上面贴的标签。嗯，上面如果没有的话，那这里就没有。 那上面有没有幺零幺和幺幺零？他有幺幺零啊？当然有幺零幺啊， 你看一下图纸上面他有插件，没有插件就是你刚刚才说的这种 k 几 k 几的这种 k 四的 p 幺二到哪个地方？到平零九了 也是在 k 四这个插件吗？对，插件不就 k 四 p 二吗？后面是 k 二的 p 零五是吧？啊？那它怎么分？也就是说这两个插件都可以。嗯， k 四的 p 幺二 r k 四的啤酒，那就是这边的长线下面。你刚才短接了之后，这主板上面他这里不是有亮灯吗？对， 安全回路灯是哪里看到的知道吗？安全回路灯得看一下这个，我一般看这个故障码。看故障码这上面还有指示灯，他的指示灯在这个地方。嗯， 二十五是安全回路，你刚好，你刚才短进来之后这个二十五这个灯他就亮了，然后二六二七这些门锁灯他也亮了。好了，你现在把它集体恢复，然后断电松闸，测试一下能不能松闸。 断电松闸不是让你恢复正常。断电是哪里去了？ 把天门打开，要平层，要平层吧，就是要不平层的时候看能不能升 砸生的洞。把亭，把亭门打开。爸爸给媳妇借下你的钥匙，我的钥匙被我妈拿走了，今天早上 好了，我帮你挡着门。那拿个起子，把那个钳子插在这里， 是公共启动啊。 转起它， 现在门打开了，把门 滑落一下天门，把天门爬落起来，把天门给他打结。对，我看一下。 爬楼梯们知道怎么爬楼吗？找到那个门锁的位置， 自己负责保养的电梯。一定要记住，免得碰到紧急情况下你还去找半天。假如说关人的时候你还找半天找资料的话，那怎么办？ 朋友交往 同城幺三三 幺三三幺三零零八三。 这里我告诉你，记住啊，旁的城门在这里，这个把它拔出来。哦，他这个有，他是单插在上面是旁的城门。好的，下面是插在下面，是旁的胶门。 他这个有一个棚开关。 好，你再松一下，咱试试。 可以再松一下，松闸的时候不要按久了，松一下，停一下。好，停好可以把防盗，把防盗插头恢复原装 这个电动升闸。记住，至少每个月要测试一次，让他放一下电，这样他的电池才用的久，如果你长时间不去放电的话，那么他这个电池就容易坏，因为他一直处于一个充电的状态。 剪线往下面开一点，送电，还没送电，主电源没送起来。送电的时候你的手指一定要注意点，不要搭在那些出点那个接线端上面去了，这是三百八的电，一定要小，注意点。 记住啊，像这种电动松闸的，一般一个月要测试一次，让他放一下电，松一下闸，知道吗？机做门框学习，首先要把这个 啊叫门，把它开到一半的位置，不要全部打开，也不要全部关起来，开到一半的位置还打开一点点， 好，可以。然后这个上面可以设置面板，设置他的那个面板点动和面板手动， 这个是拆档键，这个是确认键，这个是上，这个是下，这个拆档键可以，拆档键是可以看里面的那个翻参数的，然后这个 是往上翻，这个是往下翻，然后这个是确认。我如果把 ae 的这个零零改成零一，他就是面板点动，面板点动，就是说我在面板上面可以操作这个胶门的开合关，我试给你看一下，然后确认 再返回。我现在按上面这个键，他就是开门，看到没有，他们现在在打开了，按下面这个键，他就是关门，按住别松手，他就是关门。 好，如果做门框学习的话，我们先把这个 a 这个菜单把它改回零零， 现在你试着把它刚才 a e 的这个参数把它改成零零零零，它是端子控制模 是，你这是在这个，是啊，右上角的是菜单键 啊，确认把它改到零零啊，再确认，再返回，按一下菜单键啊，现在就是改成端子控制的，端子控制就是让系统自动控制他开关门， 明白没有？嗯，平时这个面板手动控制是我们平时在用来调试电梯的时候采用的这个模式， 所以这里一般不要轻易去改动他，然后做门框学习。这个门保持在这个状态的时候啊，就可以了，最好是带着天门做。 就是带着天门是什么意思啊？就是在平的时候电梯开门的时候能够把天门带开，这样他开关门就会更加顺畅一些。 好了，现在那个在这里做一下门框的步骤，先按菜单按到 l 二， l 二不是 a 二是 l。 好，可以了，按确认，现在是零零，把它改成零一。好，先不要确认，确认就开始做了。我只是说告诉一下你不做，确认一下他这个。呃，电梯门他就开始做门框，缺席了， 记得住吗？没有，那门框，看这里，这里有这个，左边那里上面写了写，写了那个门框学习的互助，最下面 他的那个参数。是啊，参数说明他一般的上面都写出来了。好了，现在你把它返回去，先不要做门框缺席，返回就直接 行变成你，然后再菜单。嗯，你先确认好，再返回一下菜单键，按一下菜单键啊，这就是就是返回主界面，一般没什么事的话不要去做门框。嗯， 好了，把门关起来恢复正常。他自己会关吗？你叫什么？你把交警打了检修，交警把他检修打正常， 然后把控制柜里面的检修打正常。 如果有短接东西的时候，一定要把短接线拆了之后才能走，知道吗？嗯。
