电缆式浮球怎么接线

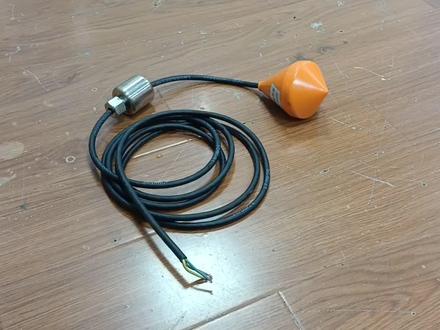

大家好，今天给大家分享一下电缆浮球业务开关使用的一些注意事项， 我们看一下这个电缆浮球业务开关的重锤是不锈钢的，下面我们就来演示一下。我们把电缆浮球业务开关连接到报警器上， 轻轻的把电缆浮球向水里投，可以看到报警器已经开始闪烁。 我们再看一下电缆浮球，在这里要注意一点，电缆浮球不能漂浮在水面， 并且重锤与电缆浮球要处于垂直状态。本期的视频就分享到这，谢谢。

浮球和重锤共同组成浮球开关，浮球的内部有一颗钢球，移动时钢球滚动推动杠杆，带动微动开关动作。微动开关上分别有长开、长臂、公共端三条线。浮球垂下时，用万用表蜂蜜档测试。任意两根线，黑色和蓝色相通，低处启动，高处停止 供水，接黑色和蓝色线竖紧时，外物表侧通断，黑色和红色相通，高处启动，低处停止排水，接黑色和红色线抖音。

浮球开关接线图，水位高时，浮球高于重力垂棕线与黑线之间的触点接通水泵进行排水。当水位低时，浮球低于重力垂棕线与蓝线之间的触点接通水泵进行供水。具体接线如下。
