两个磁性开关串联怎么常开常闭接线图

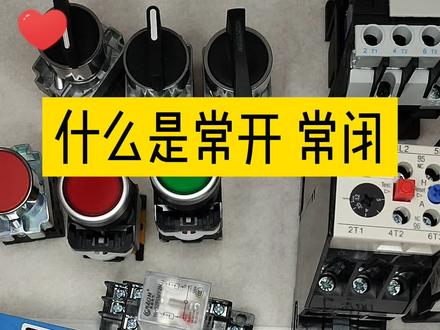

什么是常开常闭？说一下常开常闭的概念，在电路中我们经常碰到这种常开点，或者是那种常闭点，那么到底什么是常开，什么是常闭呢？ 也就是说比如说这个开关，这个按钮， 我们在常态下他这个点是断开的， 当我们按下去以后他就会闭合，松开以后他就会断开，也就是我们在没按他的情况下，他是断开的，他就是敞开点。 那么什么是常闭点呢？常闭点就是说我们在没有按下他的时候，他是闭合的， 当我们按下去的时候，这个点就会断开，松开他又会闭合，不按他的情况下，他就是闭合的，那么他就是常闭点。 常闭点用 nc 来表示，常开点用 no 表示。一般的开关上他都有标注，都有这个符号，你看看一二 他是 nc， 就说明一二他是长臂，长臂触点，三四他标注是 no， 也就是三四他是长开的， 包括热继电器看他都有标注 no 和 nc， no 就是常开， nc 就是常闭， 包括接触器的辅助触点， nc 就是常闭，就说明这是一个常闭的辅助触点。常闭呢，就是常态下这个辅助触点他是闭合的，看到没有， 他们是闭合的，当他得电吸合以后，这个辅助触点他就会断开啊，一吸合他就断开了，常态下他是闭合的，那么他就是常闭辅助触点， 这个接触器你看他的辅助触点是 no， 也就是说他的辅助触点是常开的，当我们这个接触器德电吸合以后，他的辅助触点也会 闭合，那没有，这这个就是常开辅助测点，包括我们的 中间继电器啊，这个形成开关，光电开关他们都有常开常闭 关。注我学习更多电工技能。

这种两千式的磁性开关也可以适用于 pmp 的输入，当我们其他的传感器全部都用到 pmp 的话，这时候我们就以 pmp 的方式接到 pmp， 一起来看一下如何接线。如果是 pmp 输入的话，我们公共端接到输入电源的的音符上面， 然后再以蓝色线作为信号线接到 plc 的输入，按距离上面 另外一个综合线，我们就去接到开关内容的正极。 好接好了我们来上电测试一下，也是需要有一个磁性材料靠近，这样就有输入信号了，他电流的流向就是从正极出来，经过我们传感器 到蓝色线，再进入到 pluc， 再有经过公共端输出。回到店员的父亲给我这个窗帘回录。

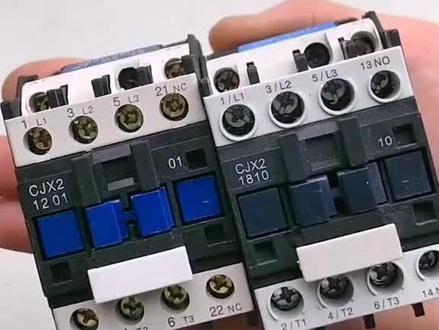

什么是常开、常闭、点动自锁、互锁呢？先来看什么是常开常闭，常开点两点之间在原始情况下是断开的，用电气字母雷欧表示，用数字表示，尾数为三和四。来看下交流接触器和按钮开关标有十三和十四也有按哦， 按钮开关也是 n o， 数字是三次，两点之间是断开的，接触器息和它才能闭合，一般用于启动和自锁线路当中。长闭点 两点之间是闭合的，用 anc 表示，尾数为一和二。来看下开关和接触器，这里是 mc 一二二十一锁定的二十二，这两点之间是闭合的， 接触器一吸核就断开了，一般用于停止信号和互锁。那什么是点动自锁呢？给交流接触器的 a 一、 a 二分别接入零 线和火线，送电以后，接触器动作，电动机启动运行，将火线之间剪断，这时候两根线只要打一下，接触器就会启动松开停止，这个就叫点动。 如果想要把点动变成自锁，只需要取两根线，将交流接触器的常开出点十三和十四和这两根线并连一下，接线看一下，用十三十四，这两根线分别短接近线和出线，送电看一下。当这两根线搭一下， 交流接触器动作长期保持运行，把前面这根进线剪断，这时候交流接触器停止，这就是启动，这里就是停止。十四这根线既可以接到这个点上，也可以接到这根线的手段，也就是将这根线拆下来，接在 a 二上。再来看如何启动， 利用这个绿色按钮的常开触点，按下之后导通，松开之后断开，将绿色按钮接到这两个点上，接好之后实线启动，接好之后再找一个停止按钮，停止按钮是常闭点，串联到火线上，本来是通的，按下后会断开， 松开后又会导通，将停止按钮串联到前面这个火线上。现在自锁已经完成了。启动看一下送电，按下启动按钮，交流接触器吸合， 电动机启动，按下停止按钮，停止运行，这就是一个自锁接线。再来看看什么是互锁，这是两个点动控制器给他做互锁，就是一个接触器吸合，另一个接触器在按启动按钮的时候是不能吸合的，这叫互锁，只需要把两根红色线拆掉，拆掉以后 把这两根红色线都接在接触器的二十一 nc 上，二十一 nc 和二十二 nc 是一组长臂触点，接好之后，再从两个二十二 nc 上引出两根线，这两根线交叉接在刚才拆掉的红色线所在的端子，也就是这一端子上。接好后，现在就完成了互锁 启动一个，另外一个无法启动，松开启动按钮，另一个能够启动，这就是户锁线路的接线方式。那么此刻你明白什么是常开常闭电动自锁加户锁了吗？
