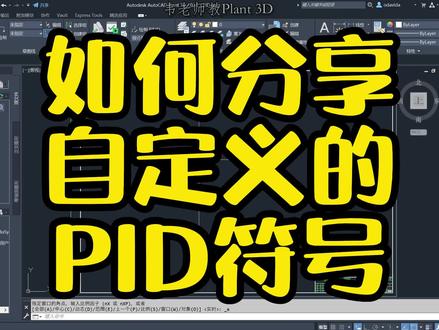

经常有同学问我在 p i d 里自定义的一些符号为什么我的同事用不了？今天来给大家讲解一下这个问题。那我们在工具选项板里自定义的 p i d 符号其实是跟着我们的电脑走的，所以你仅仅把你的项目复制给你的同事， 他打开你自定义的 prd 符号啊，他是使用不了的，那如何解决呢？首先第一步啊，我们需要在这边创建一个新的影像版， 新建选项板，然后给他取一个名字。好，我取了一个名字，在新的选项版里把我们自定义的 p i d 符号添加进去，比如说啊，我们添加的这个离心泵啊，螺杆泵，再添加两根我们自定义的管线，空气半热管线， 夹套管线。 好，这个时候我们把自定义的 p i d 符号啊都添加到了工具选项板里，然后在工具选项板空白的地方，右键选择自定义选项板， 在弹出的自定义对话框里找到我们刚才新建的自定义选项版，右键输出，然后找到一个文件夹，放置存储我们这个自定义的选项版文件， 点击保存，这时候关闭好导出的这个文件，我们就可以把它发送给你的同事。这边没有两台电脑啊，那我使用一个二零二三版来模拟一下， 打开二零二三版的这个 plan， 三 d， 打开一张 p i d 图。好，这个时候我们看一下它的这个工具箱摆 里是没有自定义的这个符号的。这个时候我们只需要在工具选项板右键自定义选项板，然后在选项板处理，随便找一个选项板，按右键输入，找到我们刚才输出的这个选项码文件， 打开它，那我们自定义的这个符号啊，就添加到了这个工具选项麦里，这个时候我们就可以放置到我们的 p i d 图里了，通过这样的方式就可以把你自定义的 p i d 符号分享给你的同事了。

大家有没有见过在公益管线上带有介质缩写的偏爱地图呢？而且我们绘制偏爱力的时候，管线上会自动添加啊，我们自己定义的这个介质缩写， 今天就给大家分享一下如何实现这样的功能。 首先我们要做一个文字 mt 托行文字， 指定输入内容 a aa， 然后把它炸开， 使他形成一个单行文字，然后把它复制，复制的距离根据 我们这个劣质缩写的单元距离来确定，比如说我们确定他的这个缩写是二十，绘制一条直线， 在绘制直线之前，先把这个文字的对齐改成正中， 然后绘制直线，从第一个文字的中心到第二个文字的中心， 然后再拉长文字。啊，刚才我们的间距是二十，所以这边再拉长十，右边也拉长十， 然后把文字中心的线剪掉，提提名，剪切，这样一个文字单元就做好了。 那接下来最重要的一步，使用我们的命令 mklty 啊，大家输入 mk 的时候，命令就会自动出现了。回车，然后输入，我们要 添加了这个新的现行的名字，比如说我去叫 aaa， 然后保存，把它保存在桌面， 然后这个时候需要输入我们这个现行的一个名称啊，哎哎哎。回车，接下来是一个现行的一个缩写，就是他的一个描述，你的这个现行缩写代表了什么含义？ 我这边输入这个 a， 然后指定这个现行的起点，终点，然后选择现行的内容。回车，那这个 现行啊就做好了，那我们画一根新的工艺管线，通过属性 就可以把它改为我们新做的这个 aaa 的现行。 那我们如何让我们绘制的管线直接带有 aaa 这样的一个文字呢？关注我，看下一条视频。

好，今天给大家讲一下如何去制定一款限号。就是我们经常在画 pid 的时候，因为每个公司的这个规定要求不一样， 像目前在这个我显示的这张 pid 里面，我们的管线号的格式是从工程直径，然后到等级库到戒指，然后到管线号这样的位置来排序的。 因为不同的公司会有不同的要求，比如说有些公司我喜欢把等级库放前面，然后再到尺寸 带到戒指，带到微号，或者后面我再到再增加一个保温类型，对吧？那这种情况我们怎么去修改呢？我们这个时候如果需要自定义，我们就要需要进入到 项目设置右键项目设置，然后在项目设置里面做对管线号的这个格式做一个修改。他的格式是在哪个地方呢？是在 pid 类别里面的工程项目线管线段， 那管线段时候，这个时候可以看到在微号格式里面会有一个格式，这个是现有的格式啊，尺寸等级库借值到管线号，如果我们有自己的格式，那新建一个，比如说我们新建一个五微号的名称是可以改的啊， 比如说我们想想把等级库放前面，对吧？这个剪切掉，等级库到尺寸到戒指再到款型号后面还有一个 保温， 保温，好的，这是五个，对吧？那我也可以把管线号放到戒指前面， 管信号放到戒指的前面，那就是等级库尺寸限号再到戒指再到保温，那这个时候我们怎么改呢？第一个是等级库对吧？ 等级库是在啊这个类别特型里面的，所以要从最左边找，当然我们这边看到还有可以从图形项目还可以编成， 就是可以通过四种方法读取到不同的步行信息，然后最后组成你的这个环线号的格式。我们先来操作， 坐下，按照这个刚才说的边做等级库，那等级库是管线段的一个特性，对吧？我们这边就找到了这个等级库，点击确定，那第二个是尺寸，那也是在这个地方有尺寸，对吧？管线段的一个特性， 第二个是尺寸，第三个是限号，就是管限号就是他的位号了，那第三个位号是在什么地方呢 啊？我们可以看到微号是在管线组里面才会有微号，如果你去到这个线管线号里面，你是找不到微号的，所以这个微号这个地方戒指你也是找不到的， 所以可以看出啊，微号和戒指是属于管线主的，不是属于单根管线断的，所以是在这个地方微号 点击确定，然后位号完了之后是什么啊？就是戒指，对吧？刚才说了戒指也是在管线组里面的，管线组里面有戒指，确定，然后最后还有个保温，对吧？ 那保温他就是在管线段里面的这个时候保温类型，然后点击确定，那会就是我们新定义的一个啊管线号的格式，然后点击确定， 他怎么是去用这个新的呢？那就是在这个管线段里面最下面他的这个标注尾号格式 啊，标注微号格式， 然后在这个标注微号格式里面，我们首先要 应用一下啊，不然这个新建的这个格式在这个下拉菜单里是看不到的，应用了之后这边就有了我们等级库开头的，对吧？我们就以这个新的这个网信号格式来 我们的这个标注，大家可以看到啊，这个时候我先把这个旧友的这个标注删掉，就说如果你想改管线的这个格式，一定要在项目最开始之前就改，不能像这样子已经 画完 pip 了再去改，这样子你有好多的工作量，你要去重新去做标注。这个时候我们在指定微号可以看到啊，那他已经按照我们新建的这格式来了，先等级库，再尺寸，再到微号，再到戒指，再到保温，对吧？ 保热，那个时候置顶好，这个新的这个管线号格式就出来了， 所有这些旧的你都要一个个删除，然后重新指定他的这个微号，因为你新加的这个特性原来是没有的，如果你不指定的话，他后面就是一个空的，看到了吗？好，这就是制定。

alt cap plus 三 d 绘制 pan id 的便捷和高效在业内是被广泛认可的。你可以从工具栏快速的选择设备，然后放置在 pn id 里。它的位号和格式都是可以定制的， 管线绘制时默认是正交绘制，并且能智能连接，流向箭头都会自动的生成。管线号的格式也是可以自定义的。 阀门可以直接放置在管线上，管线会自动断开，阀门会自动继承管线的口径戒指和等级表。同时你还可以定义阀门的长开长臂状态。 id 的后台数据是可以通过数据管理器进行修改的，还可以通过数据管理器对设备的额外信息进行标注。

好，今天给大家简单讲一下我们如何去做一个返乡建模啊，这是我们学员提供的一张轴测图，那对于这样的一个图纸，我们一般只有一个 pdf 版本，但是我们做返乡建模，我们需要用轴测图的 报表，就说我们做的原件库的描述和他使用的标准啊，一定要遵循我们返乡建模提供资料的啊，这个标准和描述， 那这个原件库的制作啊，按照我们原件库的这个自定义方法去做就可以了，最重要的是一个是要保证他的这个原件长度和他标准规范里的长度一致就可以了。 我们今天着重给大家讲一下如何去开始这个反向建模。首先我们拿到一张轴测图， 图了之后他的管子他会有起点、终点和管线号啊，这些信息在这个轴车图里我们都可以找到。那对于这张图来说，我们首先找到一个管子的一个起始点吧，我们以这个点为一个起始点， 那根据这一张轴测图提供的信息，我们可以看到啊，对于这个法兰端面的一个坐标，他是在向东啊，七二九六五， 向北八四三零，然后标高是三百三，那这个信息就告诉我们这一个管子的这法兰的起点在哪个位置。我们首先要找到这个位置啊，那我们在这个 pen 三 d 模型里面， 我们画一条线，通过线的端点来指定这个宝蓝的端面，我们输入 l 画一条线，那我起点，我画在这个零点 零，逗号零，逗号零，然后终点啊，终点就是这个法兰端面的坐标点，那我们这边 xo 就是往东，那我们输入相对坐标艾特啊，往东是七二九六五， 七二九六五，然后逗号往北就是我们刚好是我们的外轴正向的八四三零， 然后再逗号标高三百三。好，这个坐标输入完之后，我们画的这根线的端面啊，这一个端点就是这个法兰的端面坐标，那有了这个坐标参考，我们就可以去开始我们的这个 管道的建模啊。首先我们看一下这一根管线啊，它的管线号是这个啊， p l f e c b 幺二八， a 杠五零杠 m 一杠 w， 我们这边就直接拿我们啊项目模把里面的一个等级库直接做啊，我们就直接从这个地方布设新线， 然后给它输入这个管信号， p l f e c v 幺二八，小写的 a 杠五零杠 m e e 杠 w， 那这一个啊跟我们的这个等级库可以不匹配啊， 这个没关系的，因为这个最终会在输出轴测图的时候，他作为图纸的名称会自动打出来的， 然后这根管线的口径是五零的，然后我们用给大家的 l e b 的这个圆肩库来做这个 管道啊，我们是直接指定指定我们从这个端点开始，然后这根管子是 往东，我们看一下它的长度，一百四十九啊，这里有一百四十九啊，一百四十九的时候有一个三通往下，然后那边直接接了一个弯头往北，那我们先把这个三通的定位定出来，一百四十九回车， 然后啊 ctrl， 按住 ctrl 鼠标右键，然后我们往下啊，那往下多少呢啊？这边是 我们最后可以通过这个标高来修改这个纵向的一个距离啊，所以这个纵向的距离是多少？没关系，不重要，我们先把这个三通画出来， 三通画出来了之后把这个删掉，因为它是个意境三通五十乘二十的，我们选择这个三通了之后， 通过这个替换按钮把它替换成一个五十乘二十的啊，一进三通，然后兑换了下来了之后是一百八十二，那这个长度如果我们能确定，那最好，如果确定不了，我们可以通过这个一百四十八的标高来确定这个长度啊。我们往下拉 拉长度，先不用管它，然后这边往右拐的这个长度是从这根管子的中心 到这个法兰端面是一百五十六，那我们输入一百五十六，好，这个点就是一个精确的点，那至于他的这个这个纵向的这个距离，我们通过这个修改这根水平管道的标高来修改啊，我们按 tab 键， 不到他 cop 就管中标高，输入幺四八，好，那这样子就确定好了这根柱管的长度了啊。在这一边啊，我们要有一个法兰的球阀，然后把这个等级库查看器打开， 找到球阀，把蓝的球阀然后插入，直接连接到这个端面。 e m d 啊，失去这个端点，然后它的执行机构是朝上的， 这边应该是有个盲板啊，但是我们现在原件库里好像没有，我们就先不放了啊。如果我们在返乡建模的过程中发现缺少这个原件的时候，我们就可以及时的到我们的原件库里面去找到，把它加进来。好，我们继续往下建啊，然后这边看从三通过去之后 会直接接弯头，那我们就直接从这个边拐过去就好了，那拐过去距离是两百二十一，我们可以看到目前的这个动态坐标的输入点 就是从这个管中到这个端面，那么刚好就是走错图里这个二二幺，入二二幺就可以了。在二二幺的这个地方啊，他有一个法兰球阀，我们再把这个法兰球阀放进去， 找到我们的这个球法，打篮球法，然后放置输 e n d， 啊，失去它这个端点，然后它的执行机构啊也是朝上的。 接着啊，这边再往前六百四十五，六百四十五， 然后再往上幺七幺七零三，那幺七零三之后刚好是一个四个三通，我们用刚才的方法啊， 这边输入幺七零三回车，然后我在这个地方画一个水平管，再通过这个弯头啊拉出这个三通，那这个时候这个三通的支管啊，就是我们需要的一个位置了， 他已经跟这个轴测图的这个尺寸是匹配的了，那在这个地方他是连接到另外一根管线的，这个时候啊，我们可以再拉一根新的管线， p p l f e c v 幺二八小写的 b 杠，五零杠 m e e w。 然后这边我们看啊，他是一个五零乘四零的，这个意境三通，对吧？那这边出来的应该是个四零的管子，指定一下，那这个三通现在不对啊，我们先取消一下，把这个三通变成五零乘四零的啊，意境三通， 然后我们再把这根黄线从这个端点拉出来，输入 e m d， 失去到这个 连接点，然后往后拉啊，这个就是另外的一个管线了啊，如果我们轴测图里有这根管线的这个图纸，那我们到时候就直接从这边继续啊，去把这根管线的这个模型啊做出来就可以了， 然后我们再往上啊，从这个三通往上啊，六六 九七啊，就到这个这边可能连的是一个设备的管嘴，如果我们现在直接拉的话，你可以看到啊，他的动态坐标 是到这个三通的端点，但是这个标注是到三通的中心，这个时候怎么办？我们一定要巧妙的利用这个标高，那标高从哪里来呢？我们从这个管嘴这边是可以读到他的标高是八米一的， 所以我们就利用标高来确定这个尺寸，然后这个到顶部的时候，他的这个弯头的方向我们一定要确定好，如果他是啊跟我们下面的这个管子平行的话，他应该在这个方向，那我们根据他的这个角度 啊，他这个走射图这边缺了一个角度啊，正常这个地方应该标一个角度的，我们可以看他两 两个直角边是六二六六二六，那说明他是一个四十五度角，那我们通过按住 ctrl 键鼠标右键来切换我们的这个罗盘的方向，那他是一个四十度，那就是朝这个方向的这个方向过来的尺寸是六百七十四啊，六百七十四， 我们输入六七四回车，那就到这个把栏端面，这个时候我们再把这个球阀放上去，把等级库长按器打开啊，然后找到球阀把栏式的放置， 然后执行机构朝上，然后这边啊这边我们一般是连设备的管嘴，如果我们一开始就能先把设备建模啊，那就最好了，就是我们连接管子，按照他大概的路径连接 就可以了，这样子尺寸啊，这个坐标基本上都是对的。但是像这种没有设备的时候，我们管道的连接哦，我们可以让这个法兰生成了之后， 然后我们选择这个把栏和他后面的这些管子，我们可以人为的把它标注成一个设备， 我们通过给它新建一个管线号来实现啊，比如说这个它是一个三幺 f e 三幺 f e c v 二三三斜杠小写 h 啊，是这个设备的一个管嘴，那我们就把它这个管嘴作为一个管线号，把它赋予到这个法兰和它后面的管子，那我们生成轴测图的时候啊，软件会把它认为这是另外一届管子， 但是他标注出来的时候，其实是标注出来我们刚才要求的这个信息啊，如果他是一个设备的微号加管嘴号，那我们就可能识别出来啊，通过这样子相当于快速的去完成一个管嘴的一个设置啊。 好，这下面这个地方还缺一个法兰，应该是我们再把这个法兰放上去， 找到法兰，在这五菱的放到这个地方， 如果这边是有管嘴的话，我们这边也可以用相同的方法啊，把这这个配套的法兰和管子拉出来，然后给他指定成设备的管嘴啊， 这个指定设备的管嘴不是软件的一个功能啊，只是我们取巧用管线号来让他代替这个设备管嘴的一个标注啊，那目前我们看他这边没有这个信息， 那我们就不做这个这边的这个管嘴了啊，所有的这个管件，那放置完了之后，还有一个流向箭头，包括这个管道支架，我们先把轮流向箭头给他加上去啊， 上面有一个方向是反的，换一下，然后这边也有个留香箭头，反的换一下，然后下面啊这边有两个 a 流向接头 a 下好那对的邮箱箭头好了之后，我们再来增加这个啊，这边有一个管道支架， 把工具选项板打开，找到管道支架啊啊，我们随机选一个啊，就是用这个鲍菇吧， 然后他的一个定位，我们可以看到在轴测图里他是两百五十九，从这个立管的中心过来是两百五十九，那我们就要修改，通过 tab 键来选取到这个数字是两百五十九， 然后放置好，那这个时候这边再生成轴侧图的时候，这边就会有一个支架啊， 这样子，我们就是通过这种方法，把一个两维的轴测图翻译成了一个三维的模型， 然后我们再来反向，让他再生成一个轴射图，把项目管理器打开，进入轴设图，然后刷新一下管线号， 然后找到我们要生成的这个是幺二八 a， 然后去生成一个着色图，我们让它生成在一张图纸里啊，就不让它自动创建拆分点，然后确定创建 啊，稍等一下，我们走势图就会自动生成了，好，走势图已经生成了，打开看一下， 那我们可以看到这个图纸，那基本上跟我们这个 pdf 版本的这个图纸形状啊，标注啊啊都十 分接近了啊，这就是一种通过两维的轴测图来反向生成三维的模型，再生成这个轴测图的一种方法啊，那我们在做这种建模的过程中啊，反向建模过程中一定要把握好他的这个尺寸， 因为有时候我们在做这个模型啊，放置原件的时候啊，他的计量方式可能是从这个啊，比如说这个弯头的端面开始量的， 然后但是轴侧图里他是从立管的中心开始标注这个尺寸的，所以我们在做这个模型的时候，必须要注意的就是这些尺寸 一定要保证它和这个 pdf 版本里的这个标注一致。纵向可以通过这个修改管道的这个标高的方式来使它满足 我们。纵向的一个标注啊，就不需要再去使命的去调整这个，比如说这个地方的这个弯头的位置啊，这样子建模起来会比较快一点。那当然如果有一些阀门是带位号啊，我们一定要根据这个走车图啊，把他的位号给放上去。 当然在实际的过程中会遇到不同的情况啊，基本上大概的思路都是这样子的啊。

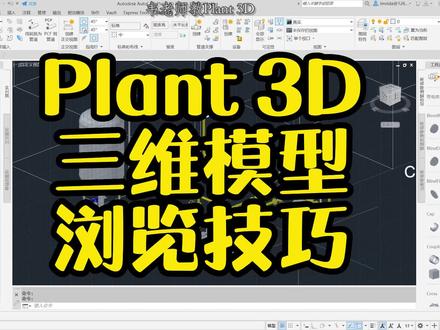

好，这节课给大家讲一下我们在普兰山地里做三维建模式最常用的一些操作手法和这个视角。 那我们在 plan 三 d 的三维模型里面啊，我们打开了之后最常用的啊，鼠标中键平移啊，拖动滚轮，上滚放大啊，下滚缩小，然后如果我们想切换四角的时候，按住键盘的 shift 键，然后再按住鼠标的中键， 这个时候我们就可以翻转这个模型，可以从不同的角度来观察管道的合理性和是否有碰撞啊。通过这样子的一个方式来操作的 另外一个我们比较常用的 vs card 命令，在命令行输入 vs 命令回车 或者按空格键，这个时候啊，他就会出现很多选项，那如果我们希望选项出现在光标这里呢，我们可以先把这个动态输入啊，打开这个时候我们再输入 vs 命令空格，他就在光标这里啊，显示了我们可选的一个菜单。 那我们在三维剑膜里最常用的两种显示模式，一个是两维线框模式，那在两维线框模式里面，他其实就像我们 cad 的两维图纸一样的显示， 然后在这样的模式下啊，整个三维模型的运行会非常的流畅，因为他占用的资源比较少，他不需要对这个光影着色进行计算啊，所以这种模式是我们最常用的，就是当你的这个计算机性能不是很高的时候，你大部分 时间都可以在这种模式下进行芥末和浏览啊，他的流畅度会比较高。那我们还有另外一种常用的啊，看的比较真实一点的是这个真实模式， 真实模式就是把这个模型的一些色彩附着到这个表面上，这个时候显示出来的一种模式，同时这个模型还有一个外轮廓线 啊，这就是真实模式。那真实模式和两维线框模式是我们最常用的，在 plus 三 d 里用来 啊，浏览观察这个模型的啊，两种视角，其实我们这个潘山地他还支持啊，其他的一些视角，我们来看一下有什么区别。首先他有个线框模式啊，在线框模式里面我们可以看到他跟两维线框其实很类似啊， 但是他这个其实是一个在三维状态下的一个线框啊，他怎么区分呢？我们可以通过在模型的右上角会有一个正方体的四角切换栏， 通过这个可以切换四角，当这个四角切换栏存在的时候，那就是在三维模式下，如果我们换到两维线框模式啊，这个四角就消失了啊，这个就是用来区别两维线框模式和线框模式的一个啊重要特点。 然后还有隐藏模式啊，隐藏模式他就是类似于把这个在两维线框模式里面，把 被前方物体遮住的部分的线啊全部隐藏起来，那这就是一个隐藏的一个模式。那真实模式啊，就是我们刚才说的啊，最常用的一种模式， 那还有概念模式，那概念模式他就是把这个实体的表面啊附着了一些颜色啊，同时高亮了一下他的轮廓啊，通过这样子的方式来显示的啊， 这边还有着色模式啊，着色模式是一种新出来的一个模式，那这种模式下他会把这个我们原件他所在图层的颜色附着到我们的这个原件上啊，然后显示出来的一个模型的形状， 然后可以注意到啊，这个在这种模式下，他的原件是没有外轮廓线的啊，但是这种模式他有一个缺点啊，对于我们这种 圆形的物体，他都会显示成多边形，看像这根管道啊，他就变成一个多边形的管道了，我们基本上所有的啊，包括这个阀门，他的这个 圆锥啊，感觉也像是一个多边形的圆锥。好，这就是着色模式啊，当我们看到你的模型里啊，你的圆不再圆的时候啊，这个时候啊，你很可能就处于着色模式了，然后我们再切换成其他啊， 带边缘的着色啊，那就是在着色模式下再给这个原件增加一个轮廓线啊，这就是在带边缘的着色模式。 那还有灰度，灰度呢，就是把所有的颜色啊变灰，然后有一个白色的轮廓线啊，这就是灰度模式。还有勾画，那勾画其实就类似于像画草图一样的外轮廓线啊，他会有很多的毛边 啊，就像我们做素描一样的啊，出来的图纸他是带毛边的，这就是勾画模式。 那还有 x 射线， x 射线模式就是会把这个物体啊表面增加一定的透明度，我们可以通过前面的原件啊，看到后面的原件的一些影像啊，就叫 x 射线模式。然后这些模式我们刚才说了，我们是通过 vs 命令来啊进行选择的， 当然他也可以通过左上角的这个选项来做一个更改。点击了之后啊，会有我们可选的一些模式，通过这个地方啊，我们就可以来切换我们的显示模式 啊，同时我们的视图角度也可以通过这个地方来修改啊，我们可以把它改成俯视图啊，前视图，等轴出视图啊，都可以在这边修改， 其实他的功能其实是等同于啊，我们右边的这个啊，导航的这个正方体啊，还有一个主视角， 放视角，等轴视角，还有斜线视角啊等等。那我们在 plus 山地里进行建模的时候啊，其实就通过啊这些刚才说的快捷键来进行一个快速的浏览和移动， 以及快速定位到我们要建模的地方啊，再给大家啊回顾一下啊，用鼠标中间按住啊，拖动是可以移动 去付的键，加鼠标中间啊，他就可以翻转模型，鼠标滚轮前后啊，是一个缩放 vs 命令选择二两位线框，我们常用的啊，比较流畅的一个啊， 浏览模式 vsr 是我们常用的着色模式。这边还要额外给大家介绍一个，就是在这个仕途里面，我们还可以定义他是否是透视仕途， 透视仕途的话就相当于对我们的人眼比较友好，他有一个啊，地平线有一个视线的一个焦点，那因此看起来的模型呢，跟我们真实的这个实物啊更相似一些 啊，平行模式啊，是他自带的一个模式，他看起来就是比例上会有一些四条，但是在平行模式里面，我们的这个操作会更顺滑一些。而在透视模式里面啊，他的操作会有一些跟预期不一样啊， 你的旋转和这个移动会跟预期有一个偏差啊，这是这两个的区别，对于我们这些 想把普兰三弟学好的同学啊，这几个常用的操作一定要熟记于心，当你想去定位到某一个地方的时候啊，通过这几个 操作就能快速的去查找啊，定位到你要看的这个地方，定时通过啊，不加的练习啊，来熟练掌握这些技巧。

好，今天给大家讲一下这个快速画一张 pn id 的一个流程啊。呃，基本上就是可以从零从零开始画一张 pn id。 首先新建一个项目啊，怎么新建项目？可以看我之前的一个视频啊，项目建完之后再拼 id 图形， 点击右键新建图形，如果你想有多张偏 id， 他中间还有一个 文件结构，你可以新建文件夹，然后在文件夹里再剪片 id 图啊。如果你有已有的 pid 图形或者是可复制的，就是别的项目里面也有类似的这个流程 可以复制过来的，那你就直接可以使用这个选项将图形复制到这个项目， 然后我们这里是新建一张图形啊， 好，一般 pid 建完之后，他会在这个图纸空间， 但是如果我们是单人做一个项目啊，不是没有很多张平 id， 那这个时候我们建议， 我建议我们还是用模型空间来画 pip， 而不是在图纸空间画。那进入模型空间， 首先要输入 op， 打开选项布局元素， d 项显示布局和模型选项卡 左下角就有模型了，点模型，这就进入了模型空间，把这个系统默认的一个框删掉啊，然后我也不喜欢有这个网格，这边可以把网格关掉，把捕捉也关掉。 啊，为什么这么画啊？因为我一个人做了很多项目，就是一个人完成的，所以这个时候 这个流程基本上是更适合单人项目的一个流程啊。然后这边先把你自己的图框考过来， 一般是个一 如井号零，逗号零，逗号零就放掉这个，放到这个坐标圆点上。 好，我们下面就演示画一张啊，一个罐子加一个回流泵的一个 pid 流程啊，我们首先要放置设备， pid 的绘图步骤就是先放设备，再连管线，最后放仪表和管道阀门 联网设备啊，我们发一个开口的主观点击这个主观 点击一个放置位置，然后放置的时候他是可以在 x 的话 y 轴上做一个比例放大的， 我们选到一个比例之后，这个时候就要指定位号了，就是每一个设备会有一个单独的位号，这是表显的位号， 其实在这个他的后台数据库里已经有一个他自己的一个记录 id 了，那个我们后面可以去看一下。幺零幺，这边勾选了之后， 你就会指定位号的同时你就可以放置他的这个位号了，如果你没勾选就没有这个放置这个动作，然后下面我再放一个蹦，选择一个利息梦， 幺零幺，这个也是勾选之后直接放尾号，好设备放完了之后开始连管线，我们走到管线 主工艺管线，像这种，比如说啊，我们从罐子流向泵的吸口，那我们找不到这个点怎么办？ 我们可以从洞的吸口到罐子，然后他管嘴是自动生成的，还有管嘴编号都会有， 但是这个流向错了，这个时候选择这个管线右键，然后编辑草图线 翻转流向，这个时候流向就变成我们想要的了，从罐子流到泵的细口，然后他的出口管线， 然后留到这个包，然后留到这个罐子， 这样子他的管嘴都是自动生成的，这就是这个 pid 模块他的先进之处啊，包括这个箭头 防水编号 都是自带的，其实，呃，还有另外一种绘图方式啊，因为这个是比较快速的一个绘图。还有另外这个时候在这种方式里面，我们会会完图之后还要给他指定微号。 戒指是背水啊，管线号幺零幺，尺寸选一个，一人一百的登记库选一个 不锈钢的吧，要一。 然后这个也是啊，勾选之后，你指定完这个微号之后，你就会可以放那个管线的一个标注， 这个幺零幺在其他图纸里已经有了，我们给他一个幺幺零。 咦，幺幺零幺也有了，幺幺零二， 哦，我忘记了，因为我这个项目里面之前已经拷贝了一张我已经画完的 pip， 里面有差不多一百多根管线号，这管线号是重复的，那我们就来一个特别一点的幺幺幺零幺， 这就没有了， 你可以把标注放在线上，放在线上的时候这个线会自动打断的，如果不放在线上，线是自动愈合的啊，这个是 pid， 非常方便的。刚才说的还有另外一种画法，这个是我在画完线之后给的微号。还有另外一种就是画线之前可以指定这个 原件裤以及他的这个口径，这个时候我们再从这个地方点绘制，或者从工具的选项卡里面点绘制，他都会直接给这个管线赋予这个管道等级标和这个尺寸。 绘画了之后啊，这个时候我们再看一下这个管线啊，是定位号， 你可以看到尺寸和等级库，他就已经复复复值了，所以就相当于在这个菜单里面，你可以可以相当于你可以优先 对管道的仪表和口径作为一个复制啊，那这个戒指和这个环线号都是你要再输入的， 然后 pid 的步骤就是放完设备，然后连管线，管线赋予管线号，戒指和口径，那这个时候连完之后再做仪表。嗯，换个电池流量计吧， 区域零一类型。这个 fit 流量啊，只是变成器， 他的回路幺幺零幺，这个是要放他的那个标注样式，我们一般这个仪表是 然后给他一个微号的一个，如果刚才我们勾选的话，他会有一个椭圆形的一个回炉号的下边，呃，这里我们一般都不要。 pid 的好处就是你放上去之后他会自动 拿走， 是很方便的啊。仪表放完之后放关机啊，放阀门， 找到阀门用扎法吧，进口一个扎法，出口一个扎法， 入口再留个指挥阀，如果蹦的进出口有大摇头，我们就要找到 环境，用进口留一个偏心的大老头。 大家可以看到放入大小头之后，他就是自动拾取大小头两边的管线，然后显示大小头的这个口径，这个时候我们再把它泵这一侧的口径改一下，根据泵的实际口径改一下， 这个时候我们就不要放主食了。这个时候可以看到这个大丫头自动更新了一百乘八零，对吧？然后出口我们放童心大丫头 二零乘八零。那把泵口的尺寸一般都是小一号， 呃，一般蹦出口会有 压力表，那压力表怎么画的？压力表我们一般用十五的口径， 然后把仪表这个就地仪表 压力表脾气， 呃，有些是 pi。 嗯，这里可以看到。如果没有 pg， 那我们想输的 pg 人吧，那你就直接输就是了。我录号 我勾选一下，可以，大家可以看一下，勾选之后他会有一个那个 一个椭圆形的放置回录号，如果你需要你就留着看这个仪表跟这个管线他没有连接没关系的，他这边在后台没有这个数据，只是在表真上可以把它连接起来。 另外这个管线比如说空间不够了，我这边发个阀门不够了，这个时候我就可以啊， 把这个脊轴最重打开，这样子你放的线就是直的，或者默认把正胶打开 拉的就是直的 啊，这样子就可以脱线延长。 你选线的时候可以看到这边是个圆点，就说明这两个线他是连接起来的，我们再给他指定一个位号， 看到他是属直接继承了之前的这个管线的戒指等级库以及这个管线号，但是尺寸还是按照我们刚才指定的尺寸， 当然如果你换掉一个等级表，也让等级库也是可以的，因为不同的呃，一条连接的管线上可以有两种等级库 就取消了，压力表出口会有。 呃，大家 可以看到放球吧的时候，他的这个尺寸也会放下来啊，这个距离是可调的，我们在后面的教学里面再讲。 那这样子呢，就一个泵的进出口的一个管线阀门就都放好了。当然如果对于设备我们可能还有一些标注，我们就可以把设备的信息标签 标上去，就可以有可以标注更多的这个设备信息了。蹦也是一样的，住死 蹦的信息标签，像我们画 pid 一万定设备在下面动设备放上面， 然后这样子一张 pid 就差不多了。 好，今天就分享快速发 pid 的一些主要步骤，后面我们再围绕这个主要步骤。呃，如果我们需要定制的时候应该怎么操作？

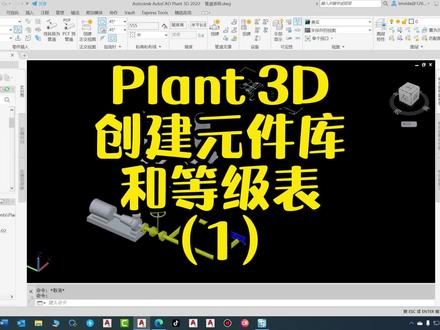

好，我们开始讲等级库啊。等级库，嗯，在三位里面的等级库最直接的是从我们这个配管里面的，下了菜单能选等级库。 嗯，但是我们做项目的时候，最开始的时候肯定不是从这里开始的，他最开始的一定要有原监控，原监控做完之后才能去做你的等级库，然后才能跑到这个项目里面来建模。 那我们从那个原店库开始啊。原店库，其实我们这边，呃，我们先用一个美标的那个登记库来吧，就用这个系统默默认的 cs 三百， 呃，我们从这个 c s 三百开始啊，就是我们装完 plus 三 d 的时候，在这个 桌面上，桌面上是只有这个 plus 三 d 的一个一个一个快捷方式的，其他的是没有的。 呃，我们只能通过这个啊。这边我们装 plus 三 d 时候， autodes plus 三 d 这个里面他会有一个叫 spec editor 的一个工具，还有一个 report creator， 然后这个 spec editor 就是用来编辑原件库的一个工具啊，下面这个 report creator 是用来出报表用的。嗯，我们先从这个开始讲 spec editor 啊，打开了之后我们可以从左边打开等级库，这边也可以创建啊，打开右边是打开原件库，呃，也可以去创 创建一个原因库，但是，嗯，创建原因库的方法我们不建议从这里开始啊，我们先把一个原原件库打开。呃，我们打开我看一下，你们不是下载过那个 g b 的那个原件库吗？我们就打开一个 g b 的 原机原监控库，打开的话在第一个等级库编辑器里面只有下面有啊，他就相当于把这个软件分成上下两个屏幕啊， 下面你可以通过这些啊去筛选你需要的原件，然后添加到你的原件库里面。第二个主管表我们后面再讲啊，这个原件库编辑器就是我们编辑自己原件库的一个最重要的一个地方。 当然如果我们批量编辑的话，在这个工具里面啊，他还有一个原件护士分析， 我们这个叫做 catalog build， 就是通过批量的方式来创建你自己的一个原件库啊， 就是上面就会有不同的分类，这几个你可以送给管件、宝蓝指管台、管道、阀门、仪表去做不同的啊。然后他这边比如说我们做一个管件，做一个弯头吧， 新建就可以自己选，然后把这些长描述端面这些信息全部做完了之后，然后 批量化的生成一个圆圆库。嗯，这是一种方法，就是你们如果后面掌握的比较， 呃，掌握的比较熟练了之后可以用这个，目前我们还没有到这么深入。我们先讲这个，在这个元元库编辑器里面，我们怎么去新建一个元件啊？呃，我们可以先从一个弯头开始， 这边可以创建新原件，也可以复制就是现有的那个等级库里面的啊，原件库里面的跟他相类似的原件，把它作为一个自己的一个原件来做， 我们看下这里面都有三通，四通都有啊，我们做一个九十度弯头，你看这个 g b 的这个圆圆 库里面它会有啊，法兰式的，还有这个两两端不一样的 p f s， p f s 就是这个叉机的 另外一边就是 p l 的，就是呃，去那个跟管子可以焊的铸铁， 我们先来做一个这个创建一个新元件的一个流程啊，新元件选择之后，我们创建的弯头会在管件里面，然后 elbo 这些系统，因为即使是中文版，它系统里面带的这些， 呃，默认的这个名称还是没不会翻译的，所以我们就是直接选大家 啊，把英语稍微补一补啊， fitting， 然后 l 补，然后其他的有时候你可能不太好找，不太好找时候到那个粉丝群里面提问啊，然后把这个分类，然后原件原件类选完了之后， 然后再做一个比较重要的就是端点，比如说我们做的是对焊的弯头，那就选 pv 的，你说做法兰式的弯头，那要选 fl 的这一些，这个端面 我们后面会稍微再讲一下每一个缩写代表什么意思啊？嗯，我们先稍微走一走一遍啊。 antifine 的，就是说没有定义的，他可以跟任何的其他的这个端面可以连接的，我们知道在管道系统里面，呃，我们管子有对焊的，对吧？ 有成插焊的，然后还有法兰的，有螺纹的，呃，还有其他很多的连接方式。 像我们这个 pl 叫 play and， 就是一个一根管子直接切完之后的一个端面就叫 pl， 那这个 pl 的端面他可以去，嗯，公司就变成一个宫螺纹 啊，他也可以直接倒个角，就变成一个对焊的一个端面啊。我们 b v 就是一个倒了一个世俗鹿角的，叫 bever 啊，做了一个倒角的一个断面，然后 t h d m 就是一个 thread。 male 就是一个宫螺纹，就是外丝的一个一个断面，然后 t h d f 就是一个啊，母螺纹就是一个内丝的一个螺纹刀面， sw socket real 重插焊的一个刀面， fl 法兰 flang， wf 就是对夹式的 wafer， 然后 lap 就是一个呃 松套法兰 g r v screw 是一个鲍菇，类似于消防里面呢，我们看的那个沟槽连接消防管道里面，大家有空在那个地下室看的时候，会看到那个消防管道的连接都是用这种 grew 的这种连接方式。 s o 平焊就 slip on 的一种方面， p p l 就是 plastic， p l 就是塑料管的一个切换端面， psw 就是塑料管的一个成插焊，嗯，因为塑料管他有焊接的，就是加热容热，容易连接。还有一种就是呃胶粘的， 然后在系统里面他都会用这个 ps w 来显示啊，像其他剩下的好多可能我都没有用过， 我们常用的基本都在上面。嗯，那我们做一个对焊的一个弯头，试一下短描述，就是说你用来区分你的那个， 然后通过下面的这个像电影的这个啊，我们叫 bim 电影的一个窗格去选你的这个弯头，它大概长成什么样的。 像我们直接选这个，如果你是有法兰的，你就要去找这个法兰的 one 头，如果你是像这种，我们选的这个对焊的，那就选这种对焊的弯头，然后这个 工资音质，就是说你的项目到时候用的是到底是音质的，英寸的，还是用毫米制的这个来做项目， 你做的原件就也要跟这个项目的一致，不然放放进去的时候他会有一个二十五点四的一个倍数的一个差异， 我们刚才用的这个是 g b 的， g b 的就是工制的一个原件裤啊，我们就工制的，然后就从最小的口径到最大的口径， 就你自己选，但是中间有一些是多余的，我们是可以删掉的。比如说我下午选了二十五到八零，选了这样子的这个 c p b p l p l， 就是这个 啊，弯头，他用来生成他这个三维原件的一个 python 的一个名称啊，就是就是系统的这一些 参数化的这个原件都是用 python 的这个脚本来写的，这些就是 python 的那个那个脚本的名称，然后点击创建， 然后创建出来，大家看没有啊？这是因为我之前已经加了一个过滤器，我们做出来的是这个九十度弯头。选进去， 在这个时候如果我们想保存是保存不了的，因为好多数值没有填，所以我们需要去完成他的一些啊，包括端面啊，描述啊，还有包括他的尺寸，这些参数， 都得去把它啊全部完成了之后，才能最终放到这个商业模型里面去用啊。 啊，像我们这个端口，我们有两个的，通过这个左右箭头可以找到端口一，端口二，如果我们两个端口是一样的，那直接把这个勾选就可以了， 它就没有这个一二的选择了。我们现在选的是毫米，然后端口是 b b， 所以它跟法兰类的这些信息都不需要填，那它是多长？描述，这个叫详细描述， 就是他的家族描述，我们叫 family， family 的草。描述九十度弯头，我们这个叫做，比如说是材质，可以写碳钢，嗯，或者是包括你的这个标准啊， g b 叉叉叉哦，这边就不去查这个标准了，做一个标准。呃，然后还要填的，比如说这个材质，你填上了之后，最后我们可以通过 材质来过滤啊，就可以找到你需要的这个原件了。然后最下面还有两个比较重要的，就是 iso 符号和 iso 的这个 ski 啊，这个目前比较好的方法，因为他这个专门的一个一个文件呢，我们后面还会详细去讲这个，如果你缺失了，你生成轴测图的时候是生成不了的， 就是这个 iso ski ski， 这是非常重要的一个啊，我待会告诉大家，如果你不知道你的这个 ski 应该填什么时候，你应该去怎么去找啊？我们现在先把这个家族的描述材质， 其他的参数，如果你需要，你可以输入进去，一般我们都不会再填太多。然后在左上角有一个尺寸 进到尺寸里面看到，你看你刚才选的二十五到八零，对吧？它中间系统它有一个尺寸列表， 他会把所有列表里面的这个尺寸都放进去，但是对于我们来说，比如说七十六，我们没有 dn 七六的这个尺寸，对吧？我们就要把它删掉，六五是有的，六十四也是没有的，五十四也没有的，就二十五到八零，那这样子我们就可以确定好自己的尺寸了啊。 呃，因为待会我们还要讲内容比较多啊，我们先把这个这么多尺寸就不做了，我们只做一个啊，我就把这个多余的删掉就可以了，我就只做一个二十五的。 如果你，比如说，哎呀，我删错了，那你可以复制一个，然后通过这边改这边的这个工程直径 二十五，或者比如说我这个是三十二的管道，对应的管外径和三十八，对吧？然后他就有了，因为他这个两个口不一样的话，他会有成号出现，我们可以把这个勾勾选上点四覆盖， 那你这个两个端口的这个信息就会一致了，把这个删掉，我们只做一个二十五的，二十五的话已经是的三十二 啊，其他的，呃，这些我们都可以不填啊。然后这个尺寸描述， 尺尺寸描述和足描述，这个我们一个叫 family， 一个叫 size， 如果在英文版里面，他一个是用来描述，比如说都是这种弯头，只是尺寸不一样，对吧？ 所以这个就叫 family， 描述它是什么样的弯头，它是用什么标准做的，然后它的接口形式啊，这边还露了个接口形式，我们刚才想做的是 b b 的，对吧？坡口，坡口的， 比如说你还有那个壁厚分级 schedule， 你也可以把它输进去，然后把它复制了之后在尺寸里面把它填上，尺寸里面只是比他多了一个尺寸，比如说这叫 d n 二十五的 九十度弯头， b b 端面的碳钢的，然后是这个标准的，然后其他的重量啊，这些东西其实，呃只是对于你最后出材料的时候有用啊，不影响你的三维建模啊。最后接下来 就是就是去填他的这个啊尺寸了，第一就是你的这个外径下巴二十五，外径三十二， 第二是什么啊？你可以通过这个尺寸列表去看他这个，第二 是打个尺寸，同时你的鼠标如果只可以挪到这个第二上的话，他会告诉你有一个提示啊，这个是相当于是另外一个端口的工程外径，如果我们取零啊，你看如果取零他就会用 d， 所以这种重复的参数我们就留零就可以了。 他的这个转弯半径啊，就是你这个弯头的这个轴中线的一个转弯半径啊。我们如果是一点五 d， 假设是四十四零的弯头，然后 a 就是这个 转弯的角度，如果四十五度要填四十五度。有时候我们去看那个 gb 的那个原件库里面，之前我是发现的他有四十五度弯头，他填的九十度，说你拉出来的放到模型里面的那个原件，他就是一个九十度的弯头，但是他的描述里写的四十五度， 这就会很尴尬了。嗯，然后负一就是他的一个 b 后，这个是不用管他的，就是这个原件的一个 b 后，我们不去管他。 然后 l e、 l 二就是你的这个，我们看一下他这个是什么侧面的一个长度，从这个端面到这边的长度， 如果我们刚才已经设置了那个 r 是四十的话，我这边取一样的值就可以了。 l 二其实设计成 零的话，它就用 l e 的值就可以了，然后这个时候我们再保存它就可以保存上了。 然后这个筛选的这个地方也可以给给大家讲一下，因为有时候我们想看一下都有九十度的这个， 嗯，弯头，我怎么把它塞出来？因为你看一下他下拉菜单里面，你看有，这里有九十度弯头，这边有一个弯头意径九十度长半径，对吧？这边也有弯头九十度短半径，弯头九十度长半径，那我想看一下所有九十度的弯头怎么办啊？ 啊？这个方法大家也听不见声音吗？ 大家都听不见吗？对，是不是你的外放没开，你静音了吧？声音 比较小，我们这边都可以听见的啊， ok， ok 啊，听不见没关系啊，后面这个今天的这个视频会会录制，然后放到抖音上去的。啊， 好，我们回到这个地方，怎么快速的筛选自己想要的那个那个原件啊？ 这样筛选啊，大家一定要记住这个方法，输入新号， 然后输入九十，大家看到了吧，所有含九十的这个元件都出来了， 那比如说我想通过这个长描述来 筛选在型号九十，是不是啊？所有大于九十的 长描述里带九十的这个原件都出来了，那我们其实就可以通过这种方法来快速的找到自己的需要的一个。呃，原件啊，就不需要，有时候你可能想有好几种不同的那个 啊，我们其实可以多种方式的啊，比如说啊，我都想看带法兰的一个原件，对吧？那这个法兰原件里面又有好多材质的，那你可以通过 这个材质的这个筛选。为什么这个没有啊？就是因为又又是这种材质，又有 f l 的，他没有这样的原件，所以他他筛不出来，对吧？我们现在目前只有钢的，你看我们 b 里面他喜欢写钢，他不写碳钢，就就比较那个。所以说大家有时候从官网下载这个 gb 的原件库回来，你其实好多东西是要改的，他并并不一定能满足你自己对这个描述的一个需求。 嗯，我们回到这边啊，刚才我们做了自己的九十度啊，为什么没有？因为材质我还做了个过滤端点，还做了个过滤， 那我们刚才做的是这个，对吧？可以看得出来，嗯，像有时候我们比如说我们做了一个碳钢的，哎，其实我不锈钢的用了同样的标准，同样的这个尺寸， 同样的端面，那这个时候我们可以通过这个复制原件啊，复制原件复制的时候 我把这个改成不锈钢， 那就可以很快的就可以创建出一个啊，把这个副本删掉啊，然后点创建，那这样子就可以很快。 呃，官网下的也有错的？有的啊，因为，呃，我用过很多啊，就是说 因为他很多是手工创建的，他创建的时候比如说这个角度就有错的啊， 如果你输入的某些参数和他他几个参数之间有有干涉，就比如说我 r 设置成了四十，但是你 lr 设置成了一百，他这个拍审 这个脚本画不出这个东西的时候，你放到模型里面你是放不进去的。嗯，官网他并不是会把所有的原件都做一个检测的，所以就是为什么说我还是建议大家用自己创建的一个原件库啊？ 啊？自己创建的源源库会自己用，用了之后哪个地方有错自己可以改好改，包括我们选的这个原件的这个生成的这个拍审脚本的类型，有时候可能不是不是我们想要的， 那这个时候就比较尴尬了，如果你这个错了，那这个是没法改的，你必须重新再去创建 好。我们刚才说的不锈钢的我也做出来了，对吧？但是我们其实刚才做的时候只是把这个竹的， 我们这个叫 family 的啊竹的描述改成了不锈钢，现在才听跟得上吗？ 我我不清楚你，你现在的这个目前掌握的哪些啊？呃，因为 b 站 你是我们抖音的那个粉丝吗？因为 b 站不是我们的这个大本营啊，抖音才是我们大本营，抖音上面会有我们的那个。呃，教教学啊。 哦是的啊，没关系，我今天才讲了二十多分钟啊，老粉丝，那就 ok 了。今天只是想给大家讲一下原监库啊，因为时间也就两个小时，时间不是很长，只能稍微讲一个过程。嗯，后面 面后面这个视频会录录，录了之后啊， iso speed 是吧？好，别着急啊，我们先打好就讲，我们看说的是。呃，我有两个一样的，我们看一下刚才已经我已经创建了两个对吧？ 啊这边还有一个小技巧啊，就是你点一下这个短描述，他会自动去排列啊，根据相同的会放到一起，不同的会放放到其他的地方啊，我们刚才做的这两个对吧？一个碳钢一个不锈钢， 我们不锈钢刚才是从碳钢里复制过来的对吧？啊只是把这个长描述就是家族长描述改了一下，但是 你的尺寸里的钞票数也不要忘记啊，这是比较容易犯的一个错误，就是我们把一个相似的一个一个原件把它复制过来了之后 光改了家族的这个小描述，因为很多情况我们就是材质不一样，对吧？材质不一样根本不影响他这个三围里面的这个原件的尺寸啊，光面的连接方式啊都不会影响，所以我们就是直接把这个 复制来的，这个原件改的时候要记得把尺寸里面你可能有几十个要一个个的改啊，一个个改时候怎么快点呢？这边左下角有一个显示高级编辑表， 它类似于一个 excel 的一个表格啊，我们可以通过这一边来改，会快一点啊，比如说有有四五个， 你就可以通过通过这个表格里面改啊，这个表格虽然看起来跟 excel 很像啊，但是他的很多操作是不支持的，他只是相当于表格化的把这些每一个尺寸的这个啊原件，把它这个属性给展示出来，你可以通过里面快速的改， 但是它不支持像 excel 里面的这个拉呀，它会自动的去那个去去改你的数值，它不会的啊。嗯，这个大家要清楚，然后你改完之后就可以隐藏起来。 那现在看到我现在其实刚才做了一个碳钢的，我很快的就做了一个不锈钢的，做完之后一定要点击保存到原件库啊，否则他就没有了。好，我们接下来讲一下刚才有个小伙伴提的 这个 iso ski 的问题啊，我们看一下系统其他的九十多弯头，它的 ski 是显示成什么样的啊？你看它的类型就是一个 elbow， 对吧？ 它的 ski 就是一个 e、 l、 b、 w， 它什么意思呢？就是一个名称缩写加一个端口缩写，它这个 ski 在系统自己有一个。嗯， d、 w、 g 文件里面会存储所有的这个 ski 的符号， 然后生成轴测图的时候，呃，这个我们的 plus 三 d 的这个轴测图引擎会去读这个 p、 c、 f 文件里面的这个 ski， 呃，然后读到这个 ski 的时候，它通过这个 ski 的判断，比如说这个是一 l， 他会判断这这是个弯头，那 bw 就是找一个对焊的一个弯头的一个符号放到着色图里面，然后他是就是通过这样的方法把一个个的这个原件拼成一张着色图的，就是他这个软件背后的一个逻辑， 就是刚才同学问那这个怎么填啊？你就去找那个官网里面的原件，跟你一样的，比如说都是弯头的，那就去找他的，对吧？你就先把它复制一下，那上面是个 apple， 我们手输就可以了。 嗯，我们做的两个东西，一个是这个碳钢的，对吧？这边刚才是 elbow， 然后 ski 是 e、 r w， 然后保存，然后下一个也是，然后 l b w， 就是当你不知道我目前的这个原件是什么样的话，你就去找，你可以找那个二十米的，呃，二十米标准里面的原件也可以去找 g b 里面的，反正他有的，你就去找，用他的这个 c d 就对了 啊，你就不用再再去找。但是后面我们教高阶、高阶、高阶的那个教程的时候，我们会有这个专门的一个文档来描述整个系统里面所有的 ski 啊， 就是大家平时做的时候就是可以通过这个啊，系统自己带的来把它复制过来就可以了。包括你在刚才我们说的用这个，我们要用这 开到开到那个 builder 来做的时候也是一样的啊， 自建的原件啊，自建的原件，呃，你要知道啊，就是轴侧图，他生成轴侧图的那个图标跟你这个三维模型他是独立的，他不相关的。 你这个这个里面我们刚才讲的是一个参数化的这个模型，其实我们做的时候可以做这个 啊，非参数化的就是这个自定义基于 autocat 快的一个一个模型。这个后面我们会有单独的课程来专门讲啊， 这个从做奥特开的快，然后给他加端面，然后在这个地方再把他给选到你的这个里面，最后做成自己的一个原件，那个是有益 一套流程的，就那套流程里面做完了之后你的这个 ski 一样的，你比如说你做的是个对焊的弯头，那你就填这这两个 ski 就好了，一个是类型，一个是这个 ski 最重要的这个是就是这个 ski， 这个是画左侧图的 的信息啊，不是唯一信息啊。就说一个原件，它除了 sky 以外，它还有它的它的几个端面的一个点的信息，这样子它我们知道左手数里面是不是还有一个尺寸标注，尺寸标注就是通过两个原件的端面的一个空间距离计算出来的啊？ 他是这样子来的，就说你如果是自己建的，那你就是也是要去找相应的这个系统里面相相类似的一个原 原件足，他的实际是什么，你就自己填进去就可以。嗯，好，弄完之后保存啊啊，然后我们来看一下这个等级库啊，就是刚才我们大概讲了一下参数化的原件库啊，原件是怎么建的啊？ 然后现在原件建完之后就要把它加到等级库里面啊。我们如果新建一个等级库啊，他默认是放到这个， 你看我们，你装 plus a d 之后，它在 c 盘， c 盘会有一个这个 auto k plus a d 二零二二 content， 然后 c pack common comment， 就是说，呃常用的原件，呃常用的文件都存在这个文件夹里面，我们可以先去到那个地方看一下啊？我们的 c 盘。

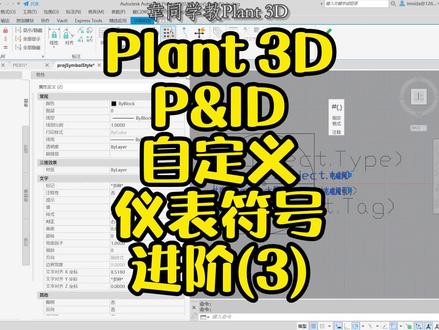

好，又中了之后我再把它移到合适的位置，先把它移到这个线上啊， 然后再移动 m， 再选择一个 p， 这个啊命令其实对大家很有用的，就是说我移动，你看我现在好多东西都混到一起了，是吧？我在一个个点是很麻烦的， 那是因为我刚才有过一个选择记录，大家记得吧？其实我这两个刚才我已经选择过了，我们输入 m， 再输入 p， 他就是 previous， 就是上一个的意思，我们选上一次选择对象，就可以看到刚才选择的已经 自动选上了啊，这个是非常有用的，大家记住这个 cd 的这个命令啊，然后把它往左移，因为不要跟这个线有相， 我们刚才也零点五，这边也一零点五，好，这样子这四个都有了啊，但是好像这个还是电磁阀的，对吧？我们这个数据连接还没做好，然后这个是位置开关，对吧？你再回到这个 我们自定义的这个新的仪表类别里面，找到位置开关，这是位位置开关，下面是位置开关号，对吧？然后确定，再确定好，这个位置开关也坐上去了，接下来就是位置开关号， 再进到这里，我们再找到仪表自定义的这个仪表， 找到位置开关号，点击确定，再确定好，那到这一步的时候，我们的这一 个属性块就已经做好了，这个块包括这个线以及这里面的啊，六个属性对应 都包含在这个块里面了，这个时候我们点击关机啊，关闭这个，同时保存 好，那我们这个就已经有了这个，呃，符号，就是当我们放符号时候，他已经有这些信息了。呃，但是我们放的时候 不是要指定的这个位号吗？目前只有这一种啊，区域类型编号的位号，那我们的这个位号你们刚才看到了，除了这个类型加编号，对吧？除了这个类型加编号，他还有个 电磁阀加这个电磁阀编号，位置开关，叫位置开关编号，对吧？那我们这个还是也是要给他去做一个新的这个格式的，那我们先点击这个仪表微号，点击新建好这个就是在这个原来的这个微号上面做的一个新的模板， 那我们再给他做一个 名义的仪表微号， 右边就不改了啊。然后他看刚才有区域类型加回路数，那我们还新增了四个吧，总共有七个，对吧？好，我们加了七个， 那第四，呃，第三个是什么啊？第一个是区域号，对吧？区域号是原来自带的，大家 不想要可以删掉了。然后第二个是类型已经有了，然后类型回路数也有了，那现在就是电磁阀和电磁阀号，对吧？我们再把这个地方变成呃，电磁阀，然后点击确定， 然后这个就是电池八号点击确定，我们可以看到啊，这个回路数 电视法号目前是一个自由的数字，当我们想让他自动增加编号的时候，我们还要去做一个定义， 这个就是相当于是一个编程啊，目前是无表达式的，我们要首先确定他这是一个数字，对吧？我不固定长度，但是这个表达是要自动生成 使用项目之段，而不是图形之段啊。项目之段你看大家可以看到我们之前的视频里面教过大家，这个阀门的编号自动累积，那我们先让仪表的也自动累积，对吧？那首先我们刚才改的是回路数，对吧？ 回路， 回路，回路 说明也是回路数，那其次值一百，然后重量只一，他就会从一百零一，一百零二，然后变，然后点击确定。那我们把后面的一起加上啊电磁阀号和那个位置开关号，我们先让他都是自己的啊 电池， 然后他也是从一百开始能量一点击确定。还有一个是我们的位置开关， 也是从一百开始重量之一点击确定。好，这三个都有了，我们现在是给回流数做一个指定， 然后做完这一些之后，我们点击确定，你可以看到后面他有一个回路数，一个杠 n 就表示他会自动往后加编号，那电磁阀号也是一样的，我们也做一个相同的物质 使用项目制断电子发号确定再确定，然后这个是位置开关属性，对吧？位置开关 确定，然后下面是位置开关号确定，然后再给他指定一下，他的这个 表达是自动双重项目之段位置开关确定再确定。 好，那我们这一些全部做完了之后，代表着当我们去放这样的一个啊仪表符号给他指定位号的时候，这些东西我们都可以从输入窗口里面去给他进行一个输入， 然后我们点击确定，然后还要做一个最重要的事情啊，就是他，哦， mate name 就是 说我的这个位置格式用的是哪一个？你看现在还没有，因为我没有应用把它点一个应用，这个时候再来看的时候，就有我们这个自定义的这个 啊，我们新的这个格式号了，再点击应用，然后把这一个新的这个阀门，这个这个我们这个新建的 d 四 s 符号添加到工具被卖确定，再确定。好， 我们现在就可以到这个啊，实际的这个 项目里面 pid 里面，我们去做一个，做一个啊，然后这个上来大家就可以看到我们在指定位号的时候就会有我们刚才说这个区域号， 这个是区域类型 fb， 对吧？ fv， 然后回路数幺零幺，变车牌也是幺零幺，这也是幺零幺，你看全部都制定自动指定的啊。 好，那这个我们就已经实现了这个主阀门号 fb， 幺零幺、 sb， 幺零幺、电磁阀号、位置开关号。 当然如果我们希望他这个编号用的是同一个编号的话，呃，我们还可以这样子设置啊，因为目前 我们如果去指定微号的时候，我们可以看到他的每一个回路号是独立的啊，我们这个可以变成幺零三，幺零三，幺零三， 那他就全部又变成幺零三了。如果我们做了这个符号，想希望他的所有的这个号是同一个的话啊，那我们这边再给他做一个相应的设置，就可以达到我们的这个要求了。 那我们选到我们的这个符号，然后在这个自定义的这个微号里面要进行一个修改。 那这个电磁阀号我们都用相同的回路号，其实就可以了啊，这个地方其实我们可以也可以不让他出现啊， 不让他出现，但是我们的快里面他是自动去继承这个回路号就可以了，让着我们的整个这个呃，格式就是这个他的微号格 就会缩短，我们先把它缩缩回去啊，比如说我们只保留一个回头数，对吧？然后点击确定，然后我们进到这个块里面，再把这个 所有的这个跟这个微号相关的，把它都改成这个 loop number， 就是回录。回录好，我们先改左边的这个电池八号，我们把它跟那个 回路号会进行一个关联，对吧？然后选择仪表通用仪表，我们自定义的这个选择回路数确定， 确定好这个就关联到回落数了，那右边的这个位置开关的这个位， 好，我们也可以让他去关联到这个录好，点击这个指定格式啊，然后最左边这个泵，然后找到仪表通用仪表指定仪版本， 然后回路数点击确定再确定。那这个时候就是三个编号用的是同一个数据库里面的同一个回路号的这个这个数据源，那出来的话，我们就只用指定一个就可以了。那我们先关闭编辑器保存， 然后直接确定， 那我们再放一个啊，目前可以看到我们只有这个回路数了， 那我们把它改成零一类型，还是 fb， 对吧？幺零四，我看下放放进去这个 sv 和 zs 全都是跟着幺零四了。那就是这种两种方式来实现我们这个自定义的这个啊。 d 四 s 的这个阀门 符号啊，就是主微号、电磁阀号和位置开关号不相同的，用左边的这种，那如果相同的话，就用刚才我们右边的，把所有的这个号都指定到回路号就可以了啊。 好，今天讲的就是这个自定义的这个仪表的这个阀门符号，如果大家反复看这个视频，掌握了这个中间的这个设置方法，那基本上 pnid 里面 所有的自定义符号以及自定义符号的这个位号的自动加减，自动真真真号啊，自动真号，那你基本上都可以掌握了。

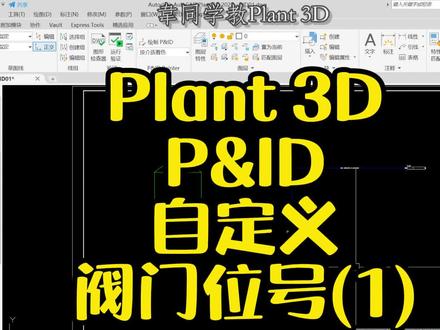

好，今天给大家讲一下如何去制定一阀门的这个位号啊 啊？首先我们要问一下，为什么要去制定这个阀门的位号，当我们在 pi id 里把一个阀门 啊，我把它放到这个管线上的时候，大家可以看到啊，这个阀上面是他的尺寸，对吧？下面这个就是他的微号系统不管你放的是什么阀门，他的这个 拔的前面的这个缩写代号都是 ha， 他叫 handwab， 所以就是 ha， 然后后面的编号从幺零幺开始编，一直到幺零二、幺零三、幺零四，一直往下编 啊，这个是系统默认自己带的一个啊编号，这些编号我们都可以完全去自己修改的啊， 包括他前面的这个缩写，以及后面的这个编号的方式。呃，我们其实很多公司呃会有这样的一个需求，比如说我，我希望杂法会有 啊， g a 啊，或者 g v， gato 八五，然后自己的幺零幺幺零二幺零三 啊，叠法有自己的 bu， 幺零幺幺零二幺零三，指挥法有自己的 ck， 或者那个球阀有自己的 ba， 就是很多公司希望不同的阀门，他们有不同的前缩写 啊。然后在 pid 里他的一个位号其实不是后面的光，后面的数字啊，他是全部包括前面的缩写加后面的数字，这个才是一个原件的位号，包括设备也是一样的，就是说我们 p 可以 杠幺零幺七 k 也可以杠幺零幺幺零幺，其实是一样的，但是他合在一起才是这个设备的微号啊，所以对于阀门来说也是一样的道理 啊。我们其实不同种类的阀门，那我就按照不同种类的这个缩写编号，你给我按一二三四五六幺零幺幺零二幺零三这样子往下编，这样子我可以在后面放阀的时候，我知道前面已经放了多少个将同种类的阀门， 那这样子利于我们就是有一个全局关，知道目前阀门的一个编号的状态啊。 好，下面我们就来讲我们如何去做一个自己的自定义阀门编号。首先要进入到项目设置，点击项目右键项目设置，然后进入项目设置在 pi id 里面。呃，我们其实做的是阀门，所以他是在 pid 类别工程项目在线资产的手动阀啊，我们定义的是手动阀的这个微号，那进入手头房之后，这边就已经可以看到了他的微号格式，是一个代码加编号的 这样的一个格式。那其实在我们的那个啊，粉丝群里也有同学问了，那我想做成戒指加编号的行不行？也可以，那过会我们就过来做做几个，然后我们去看一下他是不是啊，能按照我们要求的方法去编号哈。 首先我们看到这个在这个扣的就是这个属性里面，这个手中阀的属性里面，他是有一个默认的 ha 代码的，那他的这个格式就是通过这个代码 加编号来编的，所以在手动阀里所有的这个阀门，他的代码都是 h a， 但是我们其实也可以针对不同的阀门，我给他不同的缩写代码，那这样子其实我就可以区分他了，那后面的编号我再给他独立的做一个编程 啊，自己统计自己的编号，那这样子就能实现我们刚才说的一个要求了啊，那我们下面来开始制作，首先我们要制作，我们要在这个格式里面把我们需要的这个这几种格式做出来啊。啊？第一种 我们一定要先点选这个在新建啊，如果你是在没有点选新建的话，他会给你一个完全新的，如果你点选之后再点新建，他就会在原来的这个基础上 给你一个啊，再去改，那这个他叫手动微号，我们可以第一个做戒指吧，戒指加微号， 戒指喂好，嗯，或者叫麦喂好，里面就是做一个大的区别。然后这个地方我们是想用戒指， 我们粉丝的一个要求啊，戒指加微号，对吧？那我们名字改好了，那里面的这个调用的数据库也要相应的改，目前我们这边调用的是代码加代码的一个编号啊，我们看一下他怎么去修改他。 首先我们要改戒指，那我们复习一下之前说戒指是属于什么呢？属于管线组的啊，他不是属于管线的阀门，在管线上，你去阀门去找戒指是找不到的啊，那我们这个时候就要把这边钩。

好，今天再给大家讲一下这个如何在 pn id 里面去自定义这个保温类型啊？保温类型一般是用在管道管线号上面的，像这个我们自己默认带的一个管线号， 他是由尺寸等级库、叶子和微号来组成的啊，一般我们如果有带保温、保冷或者其他这种保温类型的这个管线的时候，我们会需要在最后面再加一个保温类型的一个啊， 多写符号啊。这个时候我们怎么去自定义这个保温类型呢？首先要去到这个 pit 的项目设置里面， 在项目设置里面保温类型啊，它是属于这个 管线管线上的，你在管线管线组上是找不到这个保温类型的，它是在 pid 类别工程项目，然后线管线段里面会有一个保温类别， 这就是保温类别因此类型 type 啊，如果你想要保保温类别，你首先你的那个管线号上一定要有 这个定义，对吧？然后你才能去从这个下拉菜单里面选，那我们先来更改这个下拉菜单，系统默认是有一个下保温的下拉菜单呢，我们 点击这个保温类型，然后点击右边的编辑，这个时候就可以看到这个是系统默认的 一个一个保温的这个类别，你可以添加自己需要的培训学习，你也可以把不需要的 把它删除，然后这样子你就可以最终制定一层一个自己需要的一个保温类别的下拉菜单， 编辑完之后点击确定就可以了。那刚才我们说的这个管线号上如何增加这个保温类别呢？这里是一个我已经做好的一个啊，我们点击修改可以看到其实在这个最后加一加上一个保温类型就可以了，就比如说 我们可以新建一个，新建一个了之后迪奥是给他一个名字 一个识别，然后可能这边是尺寸等级和戒指微号，微号后面还有一个保温类别，嗯，是个 im 吧，把这个值他的名称啊，名称，这是你的这个格式的名称，那我们要增加一个第五个， 就在后面增加一个保温类别，那保温类别的话，他会是我们一般大部分的属性，都是从第一个像这个泵这个图标里面变成这个特性的啊，他图形啊、项目啊、编程啊，我们用的都比较少， 你们要去找这个类别，一般都是在这个里面找啊，那我们点击出来了之后，这一个管线段，管线段这边就会有保温类型，那你也可以定一层保温厚度，是其他的，尤其 代码呀，拿到哪设计家里等等啊，我们现在指定成保温类型啊，点击确定， 那最后一项就是一个宝宝类型了，我们再点击确定这个新建的这个管线号的这个格式就出来了啊，我们下面还要做一步，就是把我们要标注的管线号改成 啊，这个时候我们要点击一下应用啊，否则你在这个下拉菜单里是看不到的，哎，反到最后下拉菜单里面就有我们刚才说的这个 new 了，这个啦，尺寸、登机库、戒指信号和保温类别，这个时候我们再点击确定， 回到这个，呃，管线里面这个平安地图里面，我们在指定位号，这个时候就看到这是他多了一个保温类别啊，就是刚才我们 显示的这个下拉菜单。那这个我们选一个 ih， 指定了之后再定位号，你看到这个新的尾号里面就已经有这个保温类别了。 按这个之前没有保温类别的，你再重新再去指定位号的时候，就可以给他选一个保温类别了。 你不要录完这个也好，就保温类别了。好，这个就是如何去自定义，在 pid 里自定义这个保温类别啊？

大家或多或少都知道这些软件他们都能做管道，而且做的还很好看，很精致，只要有时间，再多的管道也能用这些软件完成建模，那这一点其实大家理解没有错，但是因为他们的管道建模都不是等级库驱动的建模， 因此缺少了我们刚才说的这种流水线似的快速的和高效的特点，所以他们在解决这种复杂管道系统工程中并没有优势，所以在复杂管道系统里面，我们见不到采用他们作为解决方案的案例。那最后 plus 三 d 在出施工图的时候，还有一项专门为精确施工使用的管道轴测图系统。我们知道传统的管道施工图就是平面加立面加局部详图来表达管道的安装，那但是 是如何把每一个阀门，每一个焊点都精确的标注在管道位置上，在传统的这个施工图上是很不容易的，因为一个工程有成百上千的阀门，上万甚至十几万的焊点，你如何标得过来？是管道着色图，就是用来解决这个问题的。 管道轴测图就像是让你站在一个上帝的视角，要把管道模型中的一根管线单独高亮出来， 然后隐藏掉他周围的其他实体，最后再把这根管线上的管件，阀门、焊点、支架啊等等这些原件的精确距离都标注出来， 那同时对他生成单独的一个报表，那现场的施工人员就能精确快速的取料，然后精确的 安装。那在 pran 三 d 的管道施工图体系里面，他是通过频率剖图来表达管道与周围设备或者其他管道之间的一个相对位置或者相对高度，然后通过管道轴测图来表达管道上的 管间阀门、焊点、支架的精确距离。最终我们在结合管道的三维模型，让施工人员快速的理解管道空间的一个相对关系，那从而能够快速精确的施工。所以我们回过头再来看 rabbit sorry box。 因为他们没有使用等级库驱动的三文件膜，所以他们无法快速的配管。因为他们没有管线编号的概念，而且没有管道轴测图系统，所以无法指导精确的复杂 管道施工，所以他们不适用于解决复杂管道系统工程。那这里再多说一下，我们用于解决这种复杂管道系统工程的软件，除了 plan 三 d 以外，还有 p d s， p d m s， smart plan 三 d， tedworks， e p 三 d 啊等等这些。 那好说到这里啊，希望大家对 plan 三 d 是如何解决复杂管道系统有一个基本的概念。那理解好这个概念，你再学 plan 三 d 就会水到渠成。 那我再问问你，你还记得等级库驱动的三维建模是什么意思吗？没记住的话再看一遍视频吧。

好，今天我们讲解一下如何利用桌子公司的 acd plan 三 d 啊，三维不管图，快速生成我们的那个所需要的那个单线图啊，也叫 iso 图，也叫轴测图。好啊，这是我会制的一段啊，比较 啊短的一个管道啊，我们看一下他的那个啊转换成的那个单线图，我们可以看到他转换成的单线图是根据我们的那个啊表格一致的那个表格啊生成的， 还有生成了一个泵表啊，一个材料表，保护他的尺寸啊，还有他的一些啊，广大的一些材质等等 啊，这是他的一个轴测图啊，这是西南方向的，西南方向的我们可以根据我们的自己的那个厂家的需要啊，生成不同方向的一个轴测图。好，下面我们讲解一下啊他是如何来制作的，我们首先把这个管道啊先把他删掉， 我们首先在试图，我们切换到西南，试图西南左侧试图， 因为他生成的那个啊单线独是根据我们的管道管线的这个编号来生成的，所以呢生现在我们 啊要首先要分配我们的管道那个号， 我们切换到那个原文件这个试图，我们在我们后这个菜单下，这个面板下，我们可以看到我们首先选择我们的压力等级啊，我们管道的压力等级，还有他的尺寸， 我们选择啊一百五十八的四寸四一寸的那个，我们啊可以分配他的一个啊管道号，还有管道的那个标签啊， that 可以测试， 分配它就有测试，然后我们再 looking 啊，拍的就是我们的布局啊，广大布局选择他 好，我们就可以在我们的那个速度上面啊绘制出我们的管道， 我们可以在这里面输入他尺寸啊，我们举个例子啊，因为他是现在呢那个试图啊，是我们新拿试图，我们按住坑臭键加，我们是不要的， 左键右键，我们就可以切换成那个啊，仕途的方向 再切换。 好， 这家伙会治， 你看一下。 好，我们可以再分配我们的一个阀门啊，我们选择一个普通的一个闸阀，把篮子接够了。 好，我们可以在这里面 你就分配啊， 两个踩啊就可以了。好，我们啊 啊，做好之后，我们就可以去掉我们的那个 iso 啊，这个掌声单线图的一个面板， 我们可以看一下它生成的人间啊，它里面啊，对 icl 标准呢，它一共有啊，几个啊？预制的魔法啊，一个表格的魔法啊， 这样我们可以选择我们切换到我们的 sos 这个菜单里面，里面有个大神啊，生成 iso， 我们选择他， 我们可以看到这里面有个广大号啊信号，如果你这条啊绘制的有多条广大号的话，我们可以啊分别来选择，这是选择 iso style 啊，那个类型啊，相当于我们这边的变法，左边这边的。这个。好，我们选择 b 确诊就可以了，我们选择高级，把它那个拥挤程度把它调到啊更多就 ok。 好，我们选择测试这个广告，我们就可以点击我们的创建， 我们稍等一下，他现在正在生成，生成的话他会有个提示的。 好，现在他已经生成了，在右 下讲，我们可以点击他。好，我们点击这个查看一下他的那个啊深层的那个 方向，如啊，他是按照我们的那个刚才设置那个方向，西南方向来啊，生成我们的那个方向左侧图了， 我们可以选择其他的一些预知人的表格，那个啊， 魔法来生成不同样式的啊那个表格啊。好，这节课我们就讲到这里，谢谢大家。
