三星显示器u28怎么拆

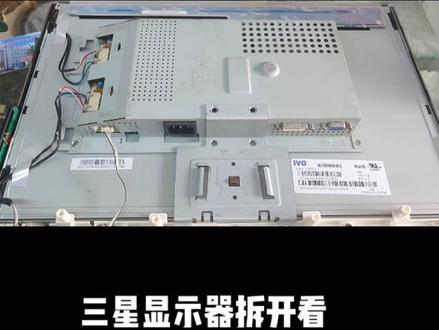

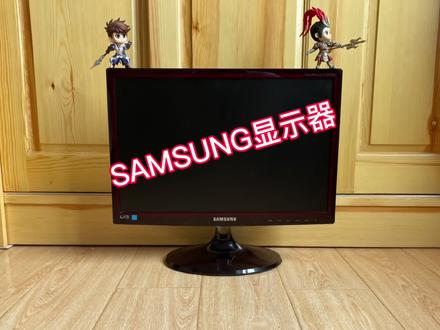

哈喽，又见面了，今天从咸鱼上下架了一个三星显示器，咸鱼上挂了半年也没有人要，咱们索性就把它拆了吧，看看它的内部结构是怎么样的， 他的角度是可以调整的，就像这样的一个角度。闲话不多说，开整！先拧下底部的一颗螺丝， 拔出底座，再拔下底座的立柱。接下来就是撬开显示器的前后壳， 从外观上看，没有看到明显的螺丝，所以前后壳一定采用了卡扣的固定形式。 背面有个标签，下方有三个插头。开窍 终于被我给撬开了，这玩意还不太好撬，大概查了一下，有十三个卡扣，这就是后车的部分。继续往下拆显示模块的部分， 拧下一颗螺丝， 拔掉插头，核心的显示模块就可以拿下来了。 拔下排线主板部分就可以单独拿出来了，剩下的就是一整个显示器了啊，上面写着请勿碰触，这个地方 我就不拆了，我怕拆了装不回去，哈哈哈哈。下面咱们着重看一下前后壳的结构， 总共有十三个卡扣，上面有四个，然后其他三面各有三个。简单的画一下卡扣的设计， 没有撤退可言。 显示器前壳左臂后两毫米，后壳左臂后也是两毫米，卡扣的扣合尺寸有一点二毫米。这个角度是一个撕卡的形式，主要用于不拆卸的产品。再画一个可拆， 这个配合角度是四十五度，能够方便拆卸。单独再看看前壳的部分，表面效果非常闪亮啊。 背面贴了一块 pcb 板子，他实现了触摸按键的功能， 在边框四周发现了四个青椒点，所以模具是三百膜的结构，为什么要用到三百膜呢？就是像这样的框架结构，用普通的这个两百膜肯定打不满。 总共有十三个卡扣，所以模具上出了十三个鞋顶，卡扣旁边还有反支口，其最后呢就是防止产品张嘴。 前科 材料呢，上面写的是 abs 加 pmma， 这种材料呢就是表面光洁度比较高，然后耐热性比较好， 你看这前面板多亮。再来看看后壳的部分，这是后壳的前膜，前膜上有晒纹。 这个模具比较特殊啊，近焦点跟顶针在一个方向，是一个倒装模的结构， 卡扣位置内侧有合膜线， 外侧是卡扣位，咱们看他沉下去的一个台阶， 所以后壳不仅有十三个鞋顶，外侧还有十三个滑块，背面有弱 三个圆顶针，这个顶针上还有晒纹的纹路，就是因为产品造型是曲面，为了防止顶出是产品移位，所以在顶针上增加了晒纹。 材料写的是 ps 杠 h i， 这是一种阻燃级别的塑胶材料。 撕下这个标签看一看，标签一般情况下是具有遮丑的作用，果不其然啊，背面是金焦点，然后前边有点这种喷痕， 所以用标签遮挡了一下。再来拆一下旋转的结构， 这里边零件还挺多的， 大概比划了一下啊，是一个转接件，带动一个摩擦片，通过圆弧内切来实现旋转，有点三明治的意思，靠背面螺钉锁紧，提供摩擦阻力。 这是显示器内部的一块板子，通过两个螺钉与板机冲压件固定为一体，上面的是三个插头， 两根排线，非常简单的结构，就不拆了，下面开始把它装起来吧， ok， 完活。
