塔机安装方案模板

根据施工需要，塔机使用高度超过最大独立高度四十米时，必须进行附着加固。附着水平距离一般为三点五至四米。第一道附着在距安装地面二十八米左右，随着塔机的升高，每间隔一定距离加固一道附着塔身最大悬臂高度不能大于三十一米。 附着安装主要分以下步骤，一、将环形框架包在塔身外，然后用 m 二十四的螺栓连接起来，再提升到附着点的位置。二、收紧附着框架上的螺栓，使得顶快顶紧塔身。三、吊装四条撑杆， 通过销轴将附着撑杆的一端与附着框架连接，另一端与固定在建筑物上的预埋件连接。四条撑杆应保持在易水平内。 调整四条撑杆的调节螺栓，并用经纬仪检查塔机的垂直度，保证塔身垂直度在全高范围内不超过千分之四，附着点以下不超过千分之二。

塔吊的安装专项施工方案应包含哪些内容？其实针对塔吊安装方案的内容的要求还是比较多的，那例如我们建制建办至二零一八年呃发布的就三十一号， 那还有就是我们的行业标准就借机借幺九六哎的相关要求。 那我们今天呢？我们就从界纪界幺九六哎对方案的具体需要哪些内容进行一个学习和了解。那根据我们界纪界幺九六第二点零点一条的规定，我们塔吊的安装专项升发 应包括以下内容第一，工程概况第二，我们的安装位置平面图和立面图 那第三，我们所选用的塔吊的型号及性能技术参数那第四，我们的基础和附着装置的设置 那第五，我们爬升工况及附着节点的详图。很多方案啊，这块是没有的那第六，我们安装顺序和安全质量的一些要求 那第七就是我们主要安装部件的重量和吊点位置第八就是我们安装辅助设 的型号性能及安装位置那第九，我们电源的设计第十就是我们施工人员的配置那第十一就是吊锁机和专用工具的配置， 十二就是我们安装工艺程序这个。十三就是我们安全装置的调试十四，我们重大危险要和安全技术交底 那十五就是我们的应急救援预案等。 可能大家看了就是我们安装方案的内容还是还是非常多的啊。嗯，但我们的拆卸方案可能比我们安装稍微 少一点，根据幺九六的要求来讲，稍微少一点。那具体拆卸方案我们后面我们再来介绍。

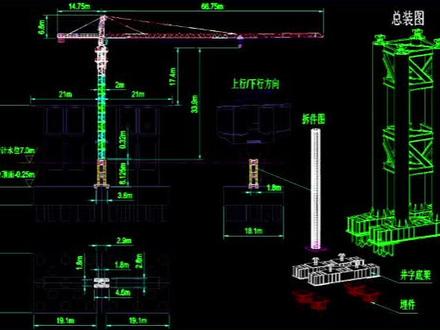

这是一个塔基的格构式基础，坐在两个桥墩之上，用来抵抗流西河河水的冲击。塔基的直腿距离设计水位还有一米多， 这样我们塔基的塔身就不会没在河水里面。这个基础主要有井字架和格构柱组成，井字架长四点六米，宽二点八米， 格格基础总高八点一二五米。这是我们对格格柱进行的整体分析，我们可以看到这个阴历非常的富裕。接下来是格格基础的施工方案， 主要提出了现场施工的要求，然后是各个基础的计算报告，我们对塔基工作状态和非工作状态分别进行的分析。另外我们还考虑了河流的冲击作用，这些是图纸，关注我，下期给大家放上更精彩的讲解。

本人通过结构力学原理编制的塔基附着 excel 计算表，只需简单输入附着计算所需的水平力与扭矩，以及塔机附着平面布置基本尺寸，即可求得附着撑杆的最大内力，并且可以较和计算各种撑杆洁面类型的硬力及强度稳定。 可计算最常见的三感是与四干式体系支持多种类型的附着春干洁面。下面我们以一台长风六零一五塔基四干式附着体系为例进行说明。 首先我们输入塔基的基本信息，型号为长风六零幺五洁面一点六米附着计算鹤仔，我们查看塔基使用说明书，工作状态下水平立为一百二十千牛牛，矩为两百四十七千牛米，非工作状态下水平 立为两百四十七千牛牛，举为零。然后我们输入附着平面布置的基本尺寸，包括两个假想脚点距离、塔基中心的横向与纵向距离、四根撑杆的长度以及于水平方向的夹角， 最后即可得出附着撑杆的最大内力，还可得出附着支点处的合力。关于附着撑杆节面的计算， 附着称干洁面类型包括局管钢管、双槽钢、双支格构柱、三支格构柱、四支格构柱。首先先介绍下局管与钢管的洁面计算， 这里我们选择体系类型为思感式，这里选择了体系类型以后，关于前面计算的撑杆内力与长度会自动导入到这里，然后分别输入材质类别，揉取长细笔。 洁面类型我们选择钢管，然后在洁面规格里面选择具体的钢管规格，这里我们选择直径两百一十九 b 号八的钢管，选好以后即可自动计算洁面的各种特性以及撑杆的受压稳定，验算 最大应力为一百三十九点六兆帕，满足要求。或者这里我们可以选择局管类型， 洁面规格为一百八十乘十二，局管 最大应力为一百零七点三兆帕，满足要求。如果我们把洁面规格改小，假设把规格改为一百五十，城市局管此时最大应力 里为两百一十五点二兆帕，最大长系比为一百七十四点四，不满足要求的地方会自动标记为红色字体，便于我们快速发现。不满足要求的地方 或者洁面类型我们采用四支格构筑，同理这里我们选择四干式体系，输入材质类别，揉取长细笔，然后这里选择主织洁面，我们选择六十乘五的等边角缸吹调，我们选择三十乘三的等边角缸， 然后再输入洁面的长宽以及坠条的角度，后面即可自动计算组合洁面特性以及撑杆的应力强度，包括整体稳定、主线单支稳定与坠条单支稳定。最后是每根撑杆的详细计算过程， 可计算的附着称干类别，还有双槽钢双支格构柱、三支格构柱这里就不一一介绍。塔基附着的计算， 从输入计算数据到出计算结果，整个过程两分钟左右，相比传统的手工计算，大大提高了准确度与设计计算效率。

今天给大家展示的是塔西的外挂结构，该结构常用于桥梁及高层建筑的施工当中。他的上部有两只拉杆， 下部有两支撑杆，左右也有撑杆，使结构受力合理。下一期视频我们讲他的设计计算。
