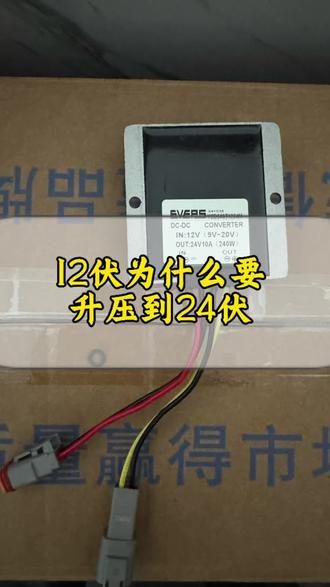

为什么要升压供电

高压输电为什么要生压呢？小红心，我有一个疑惑，高压线输电时为什么要生压呢？不生压不能成熟吗？ 从发电厂发出的电，首先经过生压进入书店线路，这就是所谓的高压书店。在书店总功率相同的情况下，电压越高，电流是越小的，这样的话损耗也就越小，从而提高了书店效率，降低了书店成本。 那为什么电压越高损耗越小呢？我们都知道啊，高压输电线路是有电阻的，线路越长，电阻也就越大，我们上学的时候都学过总功率等于电流的平方和乘以电阻，所以说在高压输电的时候， 提高电压，减小电流，可以有效的降低损耗。我们陕西电网常见的书店线路的电压等级是三三零千伏，除了三三零千伏呢，还有七五零千伏超高压和一千千伏套高压，这就是所谓的套高压书店的优势了。 因为特高压输电线路的电压等级最高，所以损耗也是最小的。哦，这下我明白了，小红心真棒！

啊，今天我们搭建了一个电路，他的供电呢使用的是幺八六五零的电池，电压是四点一伏，这个电路啊接了一个大的电杆， 这有一个点触的开关，这是个输出电容，输出两端的电压我用万用表来测量，我们看这时候测量的电压是四点零， 实际的电压是四点一伏，由于这个地方啊还有一个二极管，所以他的输出电压下来一点， 现在的我快速的点触这个开关，我们观察看输出的电压有什么样的变化，他是一个四点一伏，最大是四点二伏的电池，我们看看通过我点触的这个开关， 我们看输出的电压会是什么情况，看我点了两下，电压达到十三伏，十八点八伏， 我快速的按动开关，发现他的输出电压啊已经升到了四十多伏，四伏的供电电池，通过这样一个装置输出的电压达到了四十伏，看已经达到了四十多伏， 这是一个什么样的原理呢？下边呢我们把这一部分的电路图啊给大家展示一下，这个电路啊，就是这样的非常简单，这就是 这个幺八六五零的电池，这是个大电杆，这个开关就是我刚才点按的点触开关，这个地方一个二极管， 这是一个电容，就这几个元件，我通过快速的闭合和打开这个开关，电容两端输出的电压能够达到大于四十伏，由四伏升到四十伏，这个电路是一个升压的， 这种电路就是我们常说的布斯特电路，布斯特声压电路的工作原理啊，我以前的视频上发的有大家可以去看一看， 在实际应用电路中，这个地方看并不是手动控制的，这个地方是利用开关管，通过开关管的开和关，从而达到后期的输出电压的升高。 如果把这个地方换成一个长效按管作为开关管的话，这个电路就变成这个样子，这是负载电阻，这就是这个电 二极管，仍然是保持不变。由于开关管的开关速度啊非常高，这个地方的驱动的信号的频率非常高，不同于我手按的时候啊，摁动的频率是非常低非常低的啊， 那这个时候这个电路中的电杆呢，是根据他的控制频率来选择适合的电杆下边呢？我们利用一个实际搭建的电路，来研究一下 boss 的电路升高电压的 多少和驱动信号的占空比有什么样的关系，看这个占空比的调整对后期输出电压有什么样的影响啊。十五电路啊，已经搭建完成，仍然使用上一次的这个信号发生去驱动的这个开关管有这个开关管作为 一个开关，这个开关没有去掉啊，端呢直接接在了开关管的漏气和圆气之间，让开关管作为一个快速开和关的一个电子开关。现在的输出电压是三点五伏，开关管的驱动信号 是十千盒的，占空比是零，也就是相当于没有输出，这时候开关是断开状态，驱动频率不变，使他的占空比啊有小向大的调整。我们看输出电压有什么变化，先调整到百分之一， 大家看这时候输出电压已经是五点多伏，调整到百分之二，电压升高零点几伏百分之三又升高了一伏多，百分之四五升高到七伏多，我这时候啊不断的 增大占空比，我们看输出的电压怎么变化， 当我把占空皮调整到百分之五十的时候，输出电压已经达到了四十五伏多，因为这个电容的耐压呀，是三十五伏的， 所以我不敢长时间的高电压输出。这个实际的实验我们应该可以得到一个结论，调整 pwm 信号的占空比，就能够使输出的电压不断的升高。 下边呢，我们来测试一下频率对他的影响。我把占空比啊调整到百分之一，这个地方我加了一个负载电阻，能够让电容上的电压呀慢慢的卸放掉，所以他的电压 不断的在降低，没有这个负债电做得好，我们如果再次做实验的话，还要进行放电，不方便。我调整频率，从十千赫网低处调整，看有什么样的变化。 当频率调整时，输出电压基本没有变化，那说明 bost 电路中后期输出电压的大小跟频率是没有关系的。有十千赫调整到现在输出电压基本没有变化，那说明 bost 电路 这个开关管的 pwm 信号的频率对后期输出电压是没有影响的。好呃，本期视频呢，就到这里，感谢大家的收看，再见！

大家好，这里是电子技术实验，我们上一个视频呢，讲了公里因素及公里因素矫正电路，就是 p f c 电路的结构以及它的大致的工作情况。 p f c 电路啊，它的结构啊，类似于一个布斯特声压电路。 这个视频呢，由于时间呢比较长，讲的内容比较多，所以啊，没有讲这样一个声压电路如何提高输入电路的功率因素的，也就是如何提高失电的功率因素。那么今天呢，嗯，再把这个 pfc 电路 是如何提高试电的功率因素的这个原理啊，哎，详细讲一下，这是一个 pfc 电路的大致结构，我们知道这个正六桥过来的信号 是一个脉动的馒头波，这个这样的波形如果不是用 pfc 的话，只有在这个很小的区间内啊，电压和电流是 通向的，那么其他情况下的电压下就没有电流，所以这个时候啊，这个失电的利用率非常低，那也就是说他的功率因数非常低，那么使用这样一个电路是如何提高他的功率因素呢？ 哎，我们看这样一个图啊，就明白了，这就是满头坡这边的信号啊，他是 pwm 坡，那 pwm 坡控制的是就是这个开关管的三级的一个驱动信号， 这个驱动信号啊，并不是频率固定的，或者是占空比固定的，他的 dwm 播的脉冲宽度啊，是会发生变化的，从这里到这里是正好一个十点的周期， gfc 开关滚的驱动信号的频率啊，可能就达到几十千赫，我们加定五十千赫的话，那么五十赫兹 驱动信号变成五十千赫兹，嗯，中间差了是一千倍，那相当于我们把这个门头拨呀 进行了分段分割，这一共分割了多少份了？分割了一千份，每一份的电压都是不一样的， 在这个位置的这一份的电压是最高的，那么在这个地方呢，靠近过硬电视那一份的电压是最低的，这一千份当他导通时，就是 pfc 开关管的三级的驱动信号 最高电流的时候，也就是输入端的一份的电压会通过这个电杆啊开关管接地，那个这个时候啊，正好是一千分之一的这个位置的电压会通过电杆然后接入地，那这个时候失电中就一定有输入的电流，这个电流 是为这个电感跟冲刺，使电感中获得次能一千分之一的这个电压下十点是有电流输入的，那么当第二个没冲过来的时候，亮林的第二个千分之一的电压仍然会继续对这个电感 冲刺，这时候输入的是电，仍然有电流，那就是在这个电压下有电流在前面这个一千分之一这个电压下 试电，有电流进入，在第二个千分之一的时候，这一份上仍然有电流。我们看这个图吧，就比如说比较低的这个电压下，这个这 pwm 信号开关管呢，他是高电位，那这个时候 这个失电这么低的电压，这一份啊，在这个电压下就有电流进入这个电路，就有电流进入这个这样的一个电路，这时候的电流和电压就为这一个电感 冲刺。在这个一千分之一这个份下的这个电压值，这个电压比较低，但是他的开通时间比较长，也就是浮秒这个机啊，浮秒机 是保持不变的，当到下一个千分之一的这一份的这个电压值的时候，电压是升高了，但是他开通的时间变短了，所以浮秒 仍然保持不变，等到下一个千分之一分开通的时候，他的开通时间更短，因为他电压提高了，所以通过这个通过这个电杆的电流的时间会见效。在这个香味区间上，这个电压不断的增高， 电压不断增高，所以撇 fc 开关管的导通时间会越来越小，一直达到最大电压时，他的开通时间是处于最小的时候，这是零到九十，这个香味区间，这个电压不断的升高，所以 这个 pfc 开关管的倒通时间会越来越小，总之就是浮秒机不变，从九十度到一百八十度，这一段电压不断的减小，那么这总的是一千分，那这个是五百分，这个就是二百五十分，在 这一段也被分割为二百五十份，每一份的电压不断的减小，所以他开通的时间，为了保证负秒机不变，所以他开通的时间呢不断的增大。我们看这个 pfc 开关管的驱动信号的 模型，我们都能够看出来，当电压越低时，每一份电压越低时，开通时间越长，通过控制秒机的数值不变，从而控制后机的 pfc 输出电压保持不变， 同时也保证了这个门头波被分割的每一份啊。每一份电压下，这个试电呢都有电流流入， 那么每一份电压下使电都有六入的话，那么相当于在这个千分之一这个香味区间内，这个香味区间内非常小啊，在这个很小的区间内，既有电 电压又有电流，到下一个千分之一的区间内仍然是有电压又有电流，因为有电压又有电流的话，那么他的功率因素呢，就会大大提高啊。不同于我们之前讲的只有某一个线号区间才有电流，而其他电压的区间内没有电流，那这时候他的功率因数就非常低。 通过这种展播的形式，所以展播就是把一个馒头播给他分成很多份，在每一份的电压下中使电都有对这个电器的提供电流，那么每一个电压下都提供对应香味电压下的电流，那这样他的功率因素就会大大提高。这种电路啊， 既保证了后期的电压的升高，同时也保证了开关关开通的瞬间失电对这个电路有电， 或者说试电对电路提供了电流，这样这个试电在每一个香味区间内都为这个电路提供了电流，所以啊， pfc 电路就大大提高了功率因素。 关于这个波斯的声压电路为什么能够大大提高功率因素啊，今天我们就讲到这里，感谢大家的收看，再见！
