cad 如何绘制四百二十乘二百九十七标准的 a 三图框？首先点击矩形工具绘制 a 三外框， 四百二十乘二百九十七，这就画好了外框。接下来我们将这个大长方形选中，拆分成四份，单击分解工具，这样长方形就分解好了。然后单击片艺工具，输入片艺距离为二十五 格，选择左边一条竖线往右偏移，同理，将上下两条横线往下往上偏移，距离为十，将右边的一条竖线往左边偏移，距离为五。最后再单击矩形工具，输入宽度 w， 指定矩形宽度为三，找到偏移交叉的点，绘制矩形， 删除多余的线条，再给两个长方形分别换个颜色，这样大功告成，你学会了吗？记得点赞加关注，更多内容我们一起学习！

一个标准的 a 三图框，不用插件如何绘制？首先我们用到举行的指令指 r e c， 输入 r e c 空格，然后点击第一点，输入它的长度四二零，然后逗号隔开二九七空格，然后呢绘制处以后一个矩形，然后我们再用到分解的指令是 x， 输入 x 空格，选择这个举行空格确认，把它分解成四条单独的直线，然后我们再来用偏移的字体欧，输入欧空格，偏移距离为二十五空格，把左边这条数值直线向外偏移二十五，然后把上方的直线向上偏移十，下方的同样向下偏移十 空格，然后将右边的这条数日直线呢向外偏一个五的距离，然后空格空格结束，接下来把他们全部封闭起来，我们用到圆角的距离 f， 输入 f 空格，然后数下方的多级多个 m 数 m 空格，按住 shift 不放鼠标左键呢分别去点击两条直线，把这 你的每一个角全部封闭起来。好，封闭完成之后呢，我们再次来输入举行指令 r e c 空格，然后呢输入 w 空格宽度，我们设置为三空格，点击里面这个举行第一个脚垫，然后点击第二个脚垫，然后这样就绘制完成了。接下来我们再来用到一个表格的指令 tabl e， 输入 cabl e 空格，然后在这里点击确定，我们画出一个表格。好，这个表格呢，我们用移动的指令 m， 输入 m 空格，选择移动的对象，然后空格确认，点击他的脚点，把它移动到右下角，这样就他的你的图的名字啊，或者说你的设计者，你的创建时间都可以在这里进行填写， 这样呢，我们一个标准的 a 三图框就会制完成了。在我们使用 cd 的过程中呢，会用到一个大量的快捷键，如果你还记不住的话，我在这里给大家推荐这款 cd 二维加三维快捷键的大鼠标垫，它里面总共包含了一百二十个快捷键，而且每个快捷键的彩色图标 老师都给他打印在上面，这是一款 cd 专用的快捷键大鼠标垫。然后呢，老师这里还最新排版的一本一张我们的多功能快捷键大鼠标垫，它里面总共包含了五个软件，分别包含了咱们的这个 wordpptxlps 以及 cd。 这两款鼠标垫我都把它放在视频左下角的小黄车里，赶快挑一个喜欢的带回家吧！

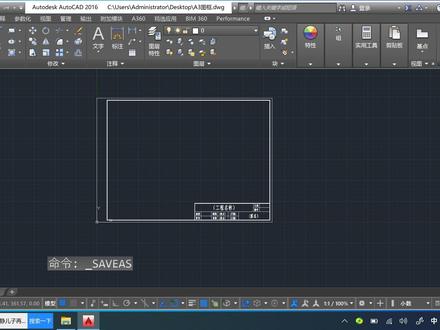

同学们好，今天我们学习一下 a 三图框的一个绘制，首先我们打开 cad 软件， 选择新建 a、 c、 a、 d、 i、 s、 o 图形样板，打开 话这个 a 三图框，它的一个尺寸是四二零乘二九七，我们可以啊，先切换一下输入法，切成英文，然后输入啊 ec 画矩形的命令，空格，指定第一个角点，我们可以输入零逗号零作为第一个角点，就是原点做第一个角点，那这样的话呢，另外一个角点的话呢，应该就输他的一个对角线上的点，那应该是四二零逗号二九七空格， 这时候我们会发现了，这个矩形呢，应该在我们的这个左下角，左下角他没有居中，我们可以快速的点击两下鼠标的滚轮，快速点两下啊，让他居中， 这是画画矩形，那我们可以让这个左下角点是圆点，右上角点是四二零八九七。其实我们也可以啊，比如说 r e、 c 空格，随便指定它的第一个角点，比如说随便点一下， 那这样的话呢，我们的另外一个角点的话，你就应该输 at 四二零逗号二九七空格，这是画矩形 啊，我们画完了这个矩形之后呢，我们可以要下一步呢，就把它进行一个偏移啊，偏移 o 偏移，偏移呢，偏移一个五的一个距离，因为他这个 a 三图框，他三边距离是五，另一边距离是二十五，我们先整体让他偏一个五啊，整体往内偏五。 拼完了之后呢，我们把内部的这个矩形啊选中 x 炸开，炸开之后呢，我们单独选中这根啊，左边这条线 o 偏移，输入二十，因为之前偏了五嘛，然后再偏一个二十，加起来就是二十五的 的距离，再填二十。然后下一步呢，我们就修剪 t r 空格，空格啊，把这个不要的地方给它修掉 啊，像这个呢，这根线啊用 tr 修不掉，修不掉我们就直接退出来，单独选中它，一删除就可以了。 然后这个 a 三的图框，它的一个外轮廓我们就画完了。下面的话呢，我们把这个 a 三图框按照书上的这个呃尺寸要求呢，把它这个标题栏给绘制一下，那我们看一下它这个标题栏它的一个尺寸，尺寸在 这个十五页啊，十五页这里有它的尺寸。首先呢是呃 这根线，这根线我们往左偏移一个一百八， o 偏移一百八，然后下面这根线往上偏一个四十四十， 然后 t r 修剪，这不要，这不要，然后再呃这根线呢往下偏于十， 偏十，再偏十，再继续偏，然后这边的话呢是偏一个十五，二十五，十五，二十五， show you， 二十五， 十五， 你可以，那他这个地方他让你选择要偏移的对象啊，你因为你是在一直换他的一个数据吗？你可以这个时候呢直接按一下空格键，再按一下空格键进入到这个偏移的命令，然后把这个数据直接改一下，改成二十五， 然后下一个呢还是二十五， 然后三十五，十五，二十五，三十五，十五。 然后下面呢我们用 t r 修剪的命令，我们把这些 多余的呢给他这样框选，直接修啊，这样框选框选修掉，那像这种呢，修不动的，就单独的选中，他单独的选中一删除， 然后把里面的这个字体给他写一下这个字体的话呢，我们首先新建两种这个呃文字的样式，那 st 文字样式， 那目前的话呢，它默认的只有一个 stand 九的样式，那我们新建新建一种呢汉字，汉字呢，我们采用这个仿众字体 宽度因此改一下，改成零点七，然后我们再 在心情 建一个这个数字的样式，数字的话呢，我们改为这个罗马字体，放一下啊这个罗马字体，然后使用大字体勾一下 different， 然后宽度印子也改下，改成零点七， 然后把这个汉字置为当前关闭。之前还有一部呢，这个设置的这个图形单位，我们 un 把这个精度改一下零点零零， 那下面的话呢，我们就把这个标题栏里面的这个字体呢给它进行啊写上去， a t t 啊 a t t。 之前呢，首先要做两条 做一下辅助线啊，把这个辅助线给做一下 a t t x。 中间。其实你也可以直接在这里，比如说这个地方你可以直接打字，你可以直接打这个工程名称， 那文字高度改一下，改成十，先试一下吧。这个地方呢，我是开了捕捉中 点的，大家可以看一下在这个地方，这个地方呢有端点、终点、圆心、焦点、垂足，这些是开了的，我们可以选择这个辅助线的终点。这个终点捕捉呢，他是一个三角形的一个标记啊，我们给他直接放上去就可以了， 然后其他的也是同样的，同样的 a t t， 然后这边是这个图明 中间，那这个字体呢？高度呢？可能要改小一点，七点五， 这边是这个班级， 然后看一下啊，这还一个 姓名 中间，嗯，下面先放在这吧，待会我们再给他移过去啊， 我们可以啊，先把这几根辅助线就可以删掉了啊，一根 一一删除，删完了之后呢，我们可以把这个班级呢直接给他复制啊，选中他 c o 复制，复制的时候呢指定基点，这个时候呢我们可以选这个矩形的四个角点，比如说我们选的这个点，那下面的话我们这个可以放在这个， 因为这些格子呢是一样大的，我们可以这样直接复制，然后这个姓名也是我们可以复制 see you， 复制完了之后呢，我们就可以直接双击进去改，你看双击进去这里呢是选 help， 这这个地方删掉吧，你们自己去填。嗯，试图试图 审核 日期，日期， 对呀， 是日期 比例图号 这个标题栏这一块我们就。呃弄好了，下面的话我们把这个线框给改一下，线宽的话呢，是这个 p e d 啊， p e d i t。 然后输完之后他让我们选择多段线或者多条，那我们输 m 啊，多条，因为我 我们是要改一下这个内部这个矩形四条线吧，内部矩形被我们炸开了，他就有四条线嘛，我们把这四条线的线框给他改为一，那这个地方我们就应该是先输 m， 让他变成多条，这样我们就可以选择一条，两条，嗯，三条， 四条。选好了之后，按一下空格键，是否将这个直线圆弧和样条曲线转换为多段线呢？我们选择是他默认的就是，是啊，我们直接按空格键，然后呢选择这个地方呢选择宽度啊， w 宽度， 新宽度呢，我们改为一，然后这个下一步呢我们选择合并，合并呢直接默认零，直接按空格键就可以了， 然后下面我们来看一下，检查一下啊，这个线框就被我们改好了，四个角呢，也是这种合并合并好了的这种情况，然后下面我们再改一下这个 这个标题栏这个地方也把它的这个线框改一下， p， e， d， i， t， m 啊，一条两条空格，空格宽度你可以直接点，也可以输 w 啊，你可以这个输 w， 也可以直接点， 宽度呢改为这个零点零点七空格，然后合并空格，检查一下是可以了，咱们这个 a 三图框就画好了，画 完了之后呢，我们可以把它保存一下啊，可以选择这个另存，比如说另存为啊，另存为桌面改一下名字 a 三图框。 另外呢可以看一下这个版本，版本的话呢，你可以降到这个一零的版本啊，保存在桌面保存， 那我们就可以关闭啊，这个就出现在我们的桌面了，这个 a 三图框的这张图纸今天就讲到这里啊，这个我们 a 三的一个图框的一个绘制。

cd 如何绘制标准设计图框？快捷键 tk 出现一个对话框，然后我们可以选择 a 零至 a 四的图纸大小，比如说 a 四的二九七乘以二幺零，还有图形方向可以选择立式的或者是横式的，点击一个确定， 指定我们的一个差优点，这个时候 a 四图框就出来了，还可以鼠标双击，他会出现一个增强属性编辑器，可以改 改里面的属性，文字选项特性都可以改的，比如说我们改一下他的一个一七，选中他二零二零点，四月份好点击确定，这个时候你的一七就改好了，这就是图框的绘制方法。

比如说这个图纸啊，我们也打开一下好了。嗯， 你看他这里外面用的是细实线，里面用的是粗实线，粗线啊，细线，这个你都要去换图层的，比如说我们先换到细实线图层 零二空格，单击一个点啊，向上追踪，这里是这一个二百九十七啊，二百九十七 a 三图纸，然后呢，这边是四二零下来这里呢还是二百九十七，是吧？然后这里连接一下就可以了。 嗯，连接之后呢，我们这里要用到的是粗实线图层，切换到粗实线， 再用 l 空格 frvm from 空格指定几点，单击这个点出来，偏移两个字，再输入艾特十逗号十空格，确认这个起点对不对。这里呢就是四百， 这边呢就是二七七啊，然后这边也是四百，然后下来这里也是二七七啊， 接着呢看一下他这里呢都是细的啊，然后外面是粗的，七十五二十。 比如说我可以直接 l 空格从这个点追踪过来，直不要点，直接输七十五空格，然后向上这里是二十啊，然后这里又要换线了，点一下我们 这一个细实线图层， l 空格单击连接一下，中间又是粗实线啊，点一下粗实线 l 空格， 然后从这个点啊，不用点，直接追踪出现这个线，输入十五空格，这里单机断开啊。 l 空格，这呢是这个二十五空格 下来单击，是不是在这里从这个点过来，最终是十五空格啊， 我们知道二十的一半就是十嘛。 l 空格从这里终点连接到这里就可以了。这条线看一下是粗的还是啊？是细的，我这不小心画错了啊，画错了之后啊，我们 怎么来改？你可以直接点中他，再点一下这里的这个细实线图层就可以了。接着我们要打字，直接点一下这里的文字的多行文字啊，快捷键是 t 啊，你可以直接点多行文字， 点了之后呢，出现 a、 b、 c 的时候，单击第一个点，再点这个第二个点，点一下，点好之后直接输入这一个成绩啊，输入法切换一下成绩， 出好成绩之后在这个格式这里啊，这个字的大小是七回车这呢？对，正要选择正中，他会到正中间来关闭啊， 我这个字是应该要换成文字图层，刚才忘记换了，现在换一下也行，点中 文字图层，按下 esc 退出啊，我现在又要来做的话，我是要先点中文字啊，然后再来做的，是单击多行文字，然后这里单击啊，单击啊，比如说我们这里写的是这个姓名。 好，然后选中，点一下这里的这一个七啊，回车这里要选一下正中啊，正中关闭就会在正中间。 那你如果说不想每一个都自己来写，你也可以复制，就点这边的复制啊，快捷键是 co， 点一下这个复制，再选择程记啊，空格指定这一个端点，然后在这里你看直接可以复制啊，我点这个点单击这里单击，是不是就正好是在这个中中间了？ 嗯，修改的话双击啊，你看直接就可以改一下阅卷啊，改好之后关闭就行，这里是双击改一下这个口号， 改好之后关闭啊，稍微缩小一点。双击最后的效果呢，就是我们这样啊，对标注呢，要先选择尺寸标注啊，然后再点标注，如果说上面 这一块都没有了，这个标注啊什么的都不见了，你就点这的标注吗？这也是一样的啊，这个叫线性对齐，如果菜单栏没了，你点一下这个倒三角选择是这个显示菜单栏啊，就会显示出来的，对不对？标注线性， 他的标注方式是单击啊，单击，然后再拖出来，这里单击，空格单击，然后这里单击啊，空格 啊，点一下，点一下啊，我刚才说空格是什么？是重复标注命令，我刚才做了标注，我按空格就可以重复啊，就重复，你看 单击再单击这个不标也没有关系的啊，做完之后不要忘记双击啊，双击在我们这一个， 呃，这个对话框上面，对不对？你不能就这样这样显示的乱七八糟的，双击滚轮正的这样的一个显示啊。啊，这个呢，就是关于我们这个图框的一个绘制。

我们如何用 cad 来绘制标准的 a 三图框呢？首先绘制 a 三图框，输入快捷键 r e c 空格，任意指定第一点，输入四二零逗号二九七空格，这时候就可以绘制出一个外框了。接下来选择这个外框的长方形， 输入 x 空格，分解为四分，然后输入 o 空格，指定偏移距离为二十五空格，选择左边的竖线向外偏移同里，将上下两条横线向上向下偏移距离为十， 将右边竖键往内偏移为距离五。现在可以看到基础的一个 a 三图框就出现了，然后输入 rac 空格，输入 w 空格，指定宽度为三空格，找到偏移交叉的点，绘制举行， 然后输入 ex 空格，删除多余的线条，这样一个 a 三的标准图光就绘制完成了。啊哈，你学会了吗？关注罗林，教你学会 cd！

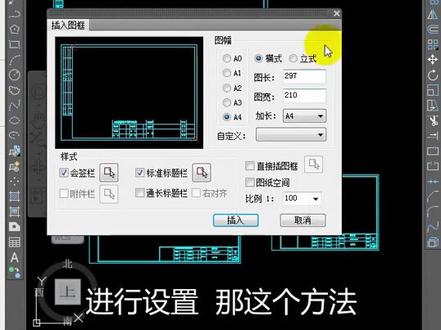

cd 如何画标准图框？我们可以输入插入图框的快捷键，然后呢这里的话有提供了 a 零到 a 四大小的一个图框，还包括呢横式和立式的一个选择，比如说我们要设置为 a 二的一个大小图框，然后呢点击插入 即可，用相同的办法呢，也可以快速呢把 a 三的图框和 a 四的图框进行设置，那这个方法你学会了吗？

我们在 cd 中怎么去绘制这样的一个标准的 a 三或者 a 四图框呢？我们直接输入快件 tk 空格标准图符，选择 a 三或者 a 四图框加长，选择五图层颜色，自己更改 图框方向，选择横式图像样式，选择标准，点击确定鼠标官方点一下这样的一个图框就完成了，鼠标公标双击可以更改他的一个名称，包括日期都可以进行的更改，点击确定 a 式图框，我们就会做好了，你学会了吗？

同学们大家好，今天我们一起来学习一下如何在 odcad 界面中进行图纸套框。前面的课程我们给大家介绍过，在绘制图纸的时候， 我们经常是采用一比一的比例进行绘制的，也就是现实世界当中的三名，那我们在图纸上呢，也按照三名的尺寸进行绘制，但很明显， 如果按照一比一绘制完成的图纸呢，我们要把它放到图框里面，肯定是放不进去的，那么我们就需要进行一个比例的缩放， 比如现在大家看到这个小游园的尺寸平面图，他的比例呢 是按照一比两百进行缩放的。到了 cad 界面空间中，我们如何将这个比例准确的进行套宽呢？ 那要执行这个操作，首先你得有一张绘制完成的图纸，还需要有一个已经绘制完成的图框，现在呢我们图框在另外一个 cad 文件里面，我们首先需要把这个图框呢复制到我们所绘制的尺寸平面图中， 那这一步操作呢，非常简单，我们只需要把途观选中，在这里给大家提一个建议，我们途观呢，为了方便复制存储移动，建议大家途观绘制完成之后，需要把它组成一个快，那组成快之后呢，我们对他进行选 选择就变得尤为方便，我们将图框选中之后，按一下键盘上的 ctrl c 键，然后呢将我们的绘图空间呢切换到我们绘制完成的 尺寸平面读单中。那现在呢，我们在这张图纸的模型空间中，那首先第一件事情呢，我们要将模型空间呢切换到布局空间，那在布局空间里面，大家会看到一个虚线的宽，这个宽呢跟我们绘图是没有任何关系的，大家忽略它就可以了。 到这个界面空间之后，我们按 ctrl v 键将我们刚才复制的图框呢粘贴到尺寸平面图的布局空间中，然后我们可以双击鼠标滚轮，这样呢整个图框就可以完整的 进行显示。随后我们在键盘上输入 mv 命令进行定义四口，然后呢命令还会提示我们指定四口的脚点， 这一步操作跟我们之前绘制矩形是一样的，我们只需要指定四口的两个角点即可完成四口的 定义。那定义完成之后，我们目前呢是不知道这个四口的比例是多少的，所以呢我们要对四口进行一个比例的调整。 在四口空间当中，我们只需要双击鼠标的左键就可以进入四口了，进入四口之后，你会发现刚才我们所看到的四口宽旁边的线呢他会变出，然后我们的鼠标 从刚才的箭头变成了现在大家所看到的十字光标，这样就说明我从四口进入了模型空间。进入模型空间之后，我们就可以对比例进行调整了，首先我们输入任命令， 命令行会提示我们输入相应的比例因子，由于这张图纸我们所需要的出读比例呢是一比两百，所以大家 在键盘上输入一比两百，输入一比两百之后，我们还需要输入两个命令，一比两百 x 或者呢一比两百 xp， 那针对于我们这张图是要进行全局的比例缩放的，所以呢我们在一比两百后面输入 xp 这 的命令，然后点击确定，这个时候呢我们的图纸就自动会帮我们调整到合适的大小， 调整完成之后，我们呢将关标一到四口框以外，这个时候你会发现你的关标呢又从十字关标变成了箭头，然后呢我们在任意位置，我们双击鼠标的左键，这样呢就可以退出我们的四口， 然后呢我们就可以从模型空间又回到了布局空间。回到布局空间之后，大家一定要记住要执行一项操作，我们需要选中 射宽，然后呢鼠标右键弹出右键的菜单栏，里面有一个命令 叫做显示锁定，我们需要呢把显示锁定呢从否改为四，这样我再次双击进入模型空间，我们这个图纸呢他的比例呢才不会改变。假如我们没有对是否进行锁定的话， 比如说我们一开始是默认是否的，这个时候呢我双击进入我们的四口，我如果移动我的滚轮，大家会发现我们的图纸的比例会发生改变， 那遇到这种情况怎么办？如果遇到了这种情况，我们只能输入这一命令，再次输入一比两百 xp， 这样呢才能保证我们的比例是准确的。 在这里我再教大家一个退出四口空间的一个方法，我们可以输入命令。 ps， 我们也可以退出我们的四口，记住退出来之后，我们一定要选中我们的四口宽，然后鼠标右键在显示锁定的位置呢，将它改为四，这样对于我一个图纸来说就套框完成了。 套装完成之后，我们随后呢需要对图纸进行图明标注，直北针标注，最后呢要进行图纸打印， 那在打印之前大家一定要记住一点，我们实际的图纸当中，我们这个四偶宽呢，我们是不需要他打印的时候显示出来的， 这样的话我们就需要把四个五框移动到一个无法被打印的图层。那在凹凸 cad 界面当中，当你进行图纸标注之后，他会自动帮你创建一个 def 开头的 定义点图层，在图层管理器里面，大家可以看到他的打印属性呢是灰色的，说明呢他默认就不能被打印，这个时候呢我们就需要把我们的四个框移动到 这个图层当中，这样呢我在进行打印的时候，就不会将这个四口框跟图纸一起打印出来，从而达到了隐藏四口框的一个目的。 以上呢就是我们在凹凸 cad 界面中进行图纸套宽的基本方法和一些常规的操作。 以上就是今天这节课的全部内容，今后我们将通过抖音平台呢为大家分享更多的 cd 小知识，感谢您的关注，同学们再见！

大家好，我们今天又来上干货了，今天要讲的是如何用 cad 快速制作 a 三图框，这里我们首先利用一个插件，圆圈插件， 利用这个插件我们能在五秒钟之内就绘制好一个我们想要的图框。废话不多说，开干，我们先输入 tk 回车，然后弹出对话框，在这里面选入 a 三， 然后高度，框的高度，宽度，包括内框的宽度和高度，然后选择图框图层 层以及颜色，包括它的方向， 选择好之后，我们直接点确定，这样一个 a 三的图框就出来了， 同时我们还可以利用这个插件输入 a 四，我们输入 tk 选择 a 四， 其他的内容可以自己修改，然后点着确定，这样的话 a 四的图框也出来了，是不是很方便呢？有需要的兄弟直接打在评论区哦，记得点赞收藏哦，谢谢！
