cad2022显示面板怎么编辑

大家好，今天呢来给大家呢分享一个在 cad 当中的小按钮，我们在下方这里呢，大家会看到有一个快捷特性的开关啊，那如果大家把这个小按钮按下去了，他会有什么特点呢？ 他会有这样的特点，也就是说我们如果画了很多图形，或者说画了很多的线条啊，有一些属性的时候，当我们打开了这个快捷特性的按钮的时候，当你选中这个线条直接点他的时候，他会自动的在这里弹出一个面板，他会告诉你 这是一根直线，而且它还会显示它的属性长度，它的颜色，它的图层，它的线性，这叫快捷特性，如果你不想看到它的时候，关掉它就可以了。那如果我们在这里打开了点它，如果你选中圆的时候， 他也会显示元代相关属性，如果你有需要用到这个按钮的时候呢，大家呢可以根据你的需求把这个小按钮打开就可以了。好，这里的时候你可以看到他 这个物件叫什么？叫圆，对吧？啊，他的圆形坐标在哪里，对吧？啊？半径是多少，直径是多少，周长面积都会给你显示，所以这是一个非常好用的小按钮，不喜欢的小伙伴呢，可以关掉啊，喜欢的小伙伴呢也可以打开啊，但是有些小伙伴说，老师 啊，我都没有，怎么办啊。记住在这个高版本的 cd 当中，右下角这里啊，右下角这里叫快捷特性，如果没勾上的，前面这里没打勾的，你给他勾上啊，当然不同的版本不一样啊，低版本的呢啊，他不是在这里去调啊，高版本的是从这个地方看清楚右下角这里 啊有这个快捷特性，所以很多小伙伴呢，在用的时候一定要注意啊，你需要打开的时候呢啊，你就打开它，这样的时候呢方便于你们去查看啊，对应的产品属性，只需要选中对应的产品啊，选中它，然后呢去啊点击线条，它就会自动的帮你弹出 对应的内容的相关属性，所以这个呢叫快捷特性，其实也就是我们所说的这个什么呀，特性面板的一个什么呀， 简约版，对吧？这里的时候其实也是一样的，我们可以去打开这个特性面板，他也是一样的方法， 在这个特性面板的时候，他会显示的更加完整啊，更加的完整，所以呢，如果你有需要这个快捷特性面板的时候，你可以从这里去给他打开啊，可以从这里去给打开啊，这个呢是根据你的需要来选择的。

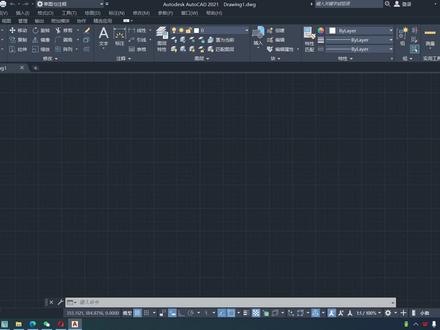

大家好，我们 cd 二零零一呢，他现在用的是一种新的工作界面，那很多小伙伴呢想要去啊，选择我们 cd 的菜单，因为默认情况下呢，你们可能是 看到 cd 里面是没有菜单栏的，那怎么去调出菜单栏呢？大家可以看到上方这里有个小三角，这个小三角下面其实有很多的选项，一个呢工作空间等等，这里的一些选项在最下方这里呢，他可以调出菜单栏。 所以很多小伙伴如果说你们在高版本的 cd 当中想要去用到菜单栏的话，就直接点击最上面的这个啊，上面这里这个角角里面呢有个倒三角， 这个大三角呢，那么这个菜单栏是可以隐藏的啊，可以隐藏显示和隐藏的一个操作呢，就从这个地方呢去操作就可以了啊，所以咱们可以去调出啊这个 cd 的菜单栏。

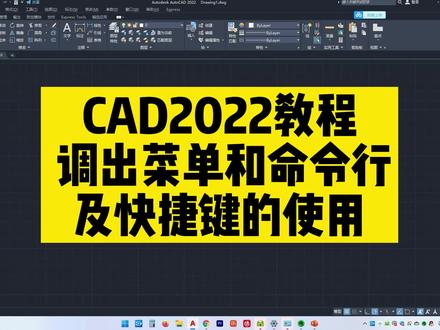

cad 二零二二教程调出菜单和命令行及快捷键的使用。新手打开新版本的 cad， 什么都没有， 白茫茫一片，真干净，连底下的命令行菜单工具都没有。这时候莫慌莫急，我们找到最左上角的自定义快速工具栏， 选择最下面的显示菜单，只要有菜单就可以了。命令行是我们极其重要的东西，我们要看指令，也要给他输入命令，都是通过命令行，在下方的命令行不见了，我们可以用 ctrl 加九把它 切换出来，也可以用 ctrl 九把它关闭。除了这个以外，我们还可以点击键盘上的 f 二，这个是命令窗口，他的命令窗口会比刚才的命令行 占用绘图视线，在我们当前绘图的模式是不适合的，我们把它关掉就好。我们可以记一下 ctrl 加九或者是 f 二都可以。 除了命令行以外，我们刚才已经找出了我们的菜单，现在我们在菜单中选择工具工具的第二个选项板右侧功能区。现在 cad 界面里面该有的你就已经都有了，但我想要 原来经典界面，咋整？今天工作忙，我先撤退，下个视频分享给大家哦西小哒哒，有什么问题可以在评论区下方给我留言，希望能帮到你。

小伙伴你好，我是小大大。上一节视频我们分享了 cad 二零二二的基本工作界面，这一节我们来看一下工作区域的窗口的一些设置，在我们的最右下角有一个小方块，左下角、右下角各一个三角图标， 在我的右下角，大家看到了吧？这个是全屏显示，他会把一些不常用的，包括上面的菜单都隐藏在你会涂的时候，会涂的区域空间更大，更专注，其实我觉得这个专注问题吧，还是把手机扔一边更专注，你觉得呢？ 我们再点一下，把它恢复原来默认的窗口大小。除了这个以外，我们还可以在我们的空白区域直接点右键，选择最下面的选项，我们选择第二个显示窗口，我们可以看一下这个颜色 主题，我们可以把它变名啊变暗，其实这个毛用都没有。我们现在这个区域功能区这块，包括主题标题栏这块，我们看它是，嗯， 蓝灰色，深蓝灰色，我们把它变成明，其实它也是个灰白色。绘图区域的颜色跟窗口区分开，看着更更明朗一些吧。我把它再调回来，在图形窗口中显示滚动条，这个一般也毛用，没有用工具就可以了，哎，右侧就跟网页似的，咱们看一下， 他会有一个滚动条，在这个位置，默认的是没有这个滚动条的。除了这个以外，有些小伙伴不喜欢黑色，觉得黑色，有些女生在跟我接触问我 cd 的时候，他说他晕，这个三 d， 他觉得这个黑色的窗口特别像三 d， 他后怕。那么我们可以通过这个 还是这个显示选项卡，显示的选项卡选择颜色，我们可以把它直接在右侧的这颜色里面改成你喜欢的白色。以前是有一个版本是白色的， 我还是喜欢这个默认的白色的，长期看的话刺眼睛，我们把它恢复默认的这个就是 c d 绘图区域的一些个性化的调整。本期小哒哒这节分享就到这里，喜欢可以给我点个赞，遇到问题可以在评论区给我留言。

今天啊，有粉丝说啊，他在 cad 里面选择对象的时候呢，这个快捷特性啊，提示无选择。那乡下我们有很多同学之前可能都碰到过类似的问题，那这个问题呢，他一般有两种情况， 那我们先来讲第一种情况啊，也就是他今天所碰到的这种情况，在 cad 里面他选择的对象比较多的话，哎，那么我们的快捷特性他就选是无选择， 当他选择的对象比较少的时候呢，我们的快捷特性他是能够正常显示的。那这种情况呢，一般是由于我们在 cad 里面选择的对象太多了， 它已经超过了 c a d 软件设置的上限，所以啊，我们的快捷特性它就会不显示了。那这个时候我们怎么办呢？可以直接在 c a d 的命令 行输入 op 空格，然后我们点击选择集，在左下角我们可以看到啊，这里有个特性选项版的对象限制，也就是说我们选择的对象如果超过了他默认的两万五千个的话，他就会不显示， 那这个时候我们可以把这个参数改大一点，比如说啊，我们改一个零，然后呢再敲回车键，好，现在他弹出这个提示是什么意思呢？ 说明我们这个数量最大，他不能够超过三万两千七百六十七个，也就是说我们这里啊，这个数据最多只能设置成三万两千七百六十七个，设置好之后，我们点应用点确定 好，这个时候我们再去啊选择我们这个 cad 对象。那现在我们可以看到，在我们的一个特性面板，它是 不是就能够正常显示他的数量了呢？退一步讲啊，如果说我们的这个 cad 的数量，他超过了三万两千七百六十七个怎么办？ 那这个时候我们只能够分批次去选，我们可以分两次，对吧？去选择，那么这样的话就可以去避免这样的一些问题。好，那这是我们第一种情况，那第二种情况呢？无论你是点一个也好，还是点两个也好啊，这个快捷特性呢，他就是无选择， 这种情况的话，一般是由于我们的这个 cad 软件他的路径添加有问题啊，那这个时候我们可以直接在命令行输入 op 空格，点击我们的文件选项， 点击这一个支持文件搜索路径，把这个加号点开，然后在右边点击添加，在我们这个空白 区域啊， ctrl 加微粘贴我们这个路径，当然这个路径比较长，如果有同学记不住呢，可以截个图，粘贴好之后，我们点击应用，点击确定，然后我们一定要记住啊，还有一个关键的步骤，一定要重启一下 cad 软件， 重启完 cad 软件之后，我们再去选择啊，少量的这个对象，我们再输入 pr 空格， 他也能够在我们的快捷特性面板当中正常显示他的数量。好了，那么关于我们在 cad 当中选择对象的时候啊，快捷特性面板不显示的两种解决办法就讲到这里，关注姜老师，带你了解更多 cad 操作技巧。

朋友们大家好，下面呢我们来看一下这个问题啊，这也是一位网友提出的问题，在 cd 当中图案填充以后啊，鼠标双击图案，不出现图案填充编辑窗口， 一般情况下呢，我们填充好以后呢，我们双击图案，这个时候呢会弹出图案填充编辑窗口， 在这里呢，我们可以对图案更改，包括他的角度啊，比例设定，原点等等这一系列更改，这样也是非常方便的。那么至于他说的双击不出现图案编辑窗口，我们要从以下两个方面进行检查，第一个就是我们输入选项的快捷键 op 空格， 找到用户系统配置，这里呢我们可以看一下 windows 的标准操作，在这里呢，你有没有把这个双击进行 编辑，打上勾，如果打上勾的话，双击依然不出现图案铁程，必经窗口的话，我们再输入扩体键 cui 空格，找到自定义用户界面，然后呢在这里找到哎，双击动作，打开它，这里呢有一个图案铁程 在这里，你看一下你这里是不是图案填充编辑啊，如果不是的啊，我们在下面这个命令列表当中搜索图案啊， 在这里呢就会找到咱们这个图案填充编辑啊，按入左键部搜，把它拖在到这里啊，松开，点击确定，这个时候呢双击就可以打开图案填充编辑啊。

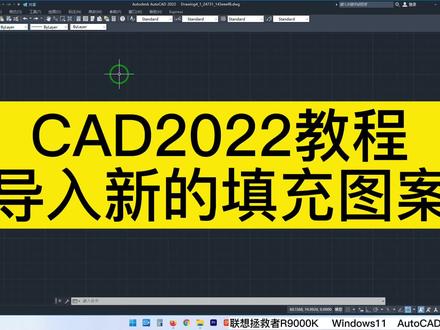

如何在 cd 里面导入自定义的填充图案呢？我会把安装路径放到视频的最后面，大家直接拖动到最后就可以得到这个路径，到时候直接截屏就可以了。我们在命令行输入 op 空格 弹出来的选项卡里面，我们找到第一个文件，需要我的填充图案呢，可以在评论区给我留言四十二个填充图案，然后在文件里面找到第一个显示文件搜索路径，我们打开刚才我们复制过去的文件夹， 这个是刚才我们下载复制解压缩后的填充图案的文件夹，我们把这个路径复制， ctrl c 复制或者是 ctrl x 剪切都行。然后回到我们的 cd 的界面，选择在支持文件搜索路径上， 点击添加新建完的空白的地方，粘贴我们刚才的路径，确定 关掉刚才的自定义设置，我们点击左侧的填充图案，或者说是通过命令行打开我们的图案填充的这个选项卡，点击后面的这个浏览，就可以在自定义里面看到刚才我们粘贴过去的路径里面所包含的填充图案， 点击确定这个路径就是默认的填充图案文件夹，请做笔记或截图，听说最美和最帅的会点下赞。

大家好，欢迎大家来软件自学网学习。好，今天我们来继续讲解一下新的课程，今天我们要讲解的课程当然是讲解工具里面的一些运用，整个软件界面的一些运用啊， 首先我们要了解一些这些功能在哪里打开，哪里布置。那首先我们所看到的最上面的这一个叫自定义工具栏， 所谓的制定工具栏呢，我们可以点击这个后面的这个小图标，点击他， 然后在这里就有很多种选项看，没有很多种，很多种选项，比如说放在上面不好选择， 你在这里呢，有一个叫做什么呢？在功能区下方显示啊，我们点击这功能， 然后他这里的这里的这个图标啊，就把它移到下面来了，啊，就把它移到下面来了，这个叫做 啊，在功能区。什么叫功能区呢？这一块啊，就叫做功能区，这块就叫做功能区，对吧？ 好，如果我们要移到上方去，在这里呢，功能区啊，上方显示啊，点击下他，哎，这功能区的上方他就显示，对吧？啊，这个我们要看个人的这个习惯区啊，个人的习惯区，我们把这一排 定义啊，叫做自定义快速访问工具栏啊，叫做自定义快速访问工具栏。 那么我们所打开的这些图标，这些图标就对应的，比如说第一个叫做新建，这个新建，第一个，这个新建好，打开，这是第二个打开 啊，保存啊，第二个就保存另存为啊，另存为，还有从这个手机或者是页面中打开，哎，这里的手机或者页面啊，保存到手机或页面上，哎，打印，对吧？ 好，如果你做错了选择放弃啊，这里是有个箭头的，那么我们来看一下怎么才能把这两个箭头显示出来呢？ 说，我们画一个矩形，对吧？然后呢再画一条直线，对吧？啊？然后呢？再画一条直线啊？啊？然后呢我们再画一条直线， 那么这条直线我们做错了，我们就把它撤销一步啊，撤销一步之后在这里呢，他的这个小图标啊就有了，因为他就会记录我们刚刚所撤销的 啊，如果我们要返回，点击一下，他就返回，选择要撤销，他就点击撤销，明白吧？这就是我们的啊放弃和重做的这样的一个概念。 好，还有如果我们还需要把哎批量打印啊，涂层啊、渲染啊、管 管理啊等等这些全都放在这个上面去，我们就要在这个前面每一个功能的前面勾选一下，哎，这个打印批量打印就出来了，对不对啊？然后选择图层，哎，图层是不是就出来了？图层管理器就出来了， 哎，如果我们选择啊这个特征，那么特征是不是就出来了啊？然后选择答应了，他答应了是不是就出来了啊？我们可以放下方，下方这里就放的更远一点 啊，如果还要更多，比如说选择特性，那特性是不是就出来了，对吧？啊？我们选择渲染，那渲染的功能是不是出来了？然后选择图文集管理，他图文集管理是不是出来了？然后选择工作空间到工作空间就有什么显出来了， 那么除了这些之外，比如说还有更多的秘密或者是其他的，那么你就点击更多的命令，那么更多的命令他会弹出一个对话框，是吧？那么比如说你需要哪些命令把它啊 弄上去呢？那么你就可以在这里面随便选择啊，这里有很多，那么也就说可以根据你个人的需匪呃，需求来定， 比如说我们有时候可能说关于，嗯，常用的，常用的，比如说平移工具，你点击他选择确定，那么也就是说他会把平移工具在里面啊，就是说他会把这个我们看一下平移工具 没加进来呀？呃，选择更多的命令，好，然后我们选择平移 啊，我们随便选一个，选择拉伸吧。啊？ 对，选择拉伸好，选择一下这个确定， 那么在这里面他，嗯，可能是这里显示不显示不出来啊？ 啊？应该这个这个这里的功能应该还没有，可能说，嗯，这里的功能可能说是这样，然后我们可以把这个我看一下，嗯， 因为平移工具呢，在这里面是有这个功能的，所以说可能调的话调不进去，那么也就是说我们常用的工具啊，制定快速访问工具呢？值这么多，那如果我们不需要，你就可以取消他 啊，然后再取消，然后再取消，对吧？可以把这些前面的前面的这些这些选项呢，可以通通的把它关闭掉，明白吧？ 啊？比如说像这个功能我们不需要，你可以留一些我们要用的功能就可以了 啊，这是功能区啊，那我们看一下下面这一个，下面这一个呢叫做常用 工具栏，哎，也就是说我们旧的版本他有这个功能啊，点击文件，那么在这里有文件，对吧？ 好，点击一下这个编辑啊，这里有编辑啊，点击一下视图，他这里就有视图，视图里面就有平移，看到没有，然后点击插入，他就有插入，对吧？点击格式他就有格式，点击工具就有工具等等这些 啊，点击绘图菜单啊，标注修改，然后参数啊，窗口帮助等等这些。 那如果这个工具啊，我们不想要，我们想把它隐藏一下，那点击这功能在这里呢，有一个隐藏功菜单栏点击下，那么菜单栏呢？就会被隐藏掉了啊，就会被隐藏掉了， 那么这就是我们关于这个功能的这样的一个介绍啊。那么， 呃，这就是我们关于这个自定义啊功能的这样的一个介绍啊。如果要显示菜单，你就勾选一下就可以了，他就会显示出来，明白吧？好，那么希望大家通过这节课啊，自定义功能和我们开始菜单呢啊，知道怎么打开 啊，这些工具知道怎么？嗯，显示出来，有时候我们不小心把它隐藏掉了，你要知道怎么显示就可以了啊。啊，本节课我们讲解到这里，再见。

cad 双击填充如何设置编辑面板？双击填充高版本 cad 使快捷特性，需要点击状态栏设置找到自定义，找到双击动作中的图案填充，点击前面的加号， 再从下方命令列表中搜索图案，将编辑图案填充，鼠标左键拖拽至上方替换快捷特性，点击确定就好了。你学会了吗？赶紧点赞收藏试试吧！

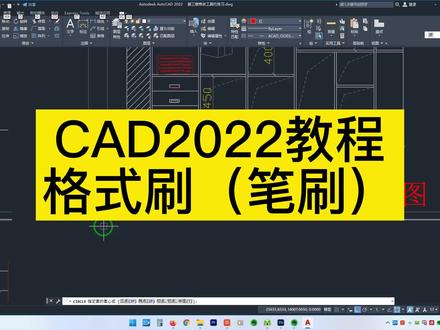

我们来分享一下， cd 中的格式刷和我们在其他办公软件里面的格式刷其实功能是一样的，我们在命令行输入 m a 就是妈的，就是妈的汉语拼音的，妈，我没有骂人，是 ma 妈的妈，妈的汉语拼音。 我们确认命令，看命令行。我们确认命令之后，看命令行提示他让我们选择原对象， 那我们的原对象就选择我们刚才绘制的这个圆，然后你看我们的光标已经变成了一个小毛笔。 原来旧版本里面确实有很多人管他叫笔刷，格式刷，笔刷都可以，大家知道他的功能和命令就可以。我们再看命令行提示选择目标对象，那我 我们选择，我碰触到了他这个直线，我什么操作都没有做，我发现在我碰触的时候，他就已经变成了和我们刚才绘制的圆形的样式变成是一样的了。那我们确认一下，再移动开鼠标，他的样式就已经变了， 那我再碰触别的可以修改的地方，他也会变，那我们试试，目前在没有结束和退出这个命令的状态，我们使用框选他会不会有效呢？ 通过碰触和选择，他可以改变单个图形或者是线段的样式，那么我们如果框选的话，在我们框选范围内可以实现吗？ 你认为可以吗？我们框选一下试试，我们发现在我们框选的范围内他也是可以的，我就不确定了，我直接 esc， 我们再试一下另一种选择方式，你觉得另一种选择方式格式刷会生效吗？他还是可以的。

好，大家好，今天来讲讲关于奥特 cd 二零二二菜单栏的 修改。这样的下拉菜单，我们点击修改以后发现呢，他也分了好几栏。这里边的功能使用是我们使用频率非常高的，我们呢简单来看一看，像第一个特性， 那我们无论创建一个什么样的图形，他总是有他的特征的。比如说我们使用多段线创建一个随意的图形， 右键结束。这时候选择物体以后，右键可以找到他的特性。而这个特性呢，和这个修改里边的特性是一样的，我们把它打开来看一看，知道物体的基本的一些属性，并且我们点 及顶点，你会发现呢，顶点位置的改变。然后呢，也就是在图形里边直接有显示，显示自然有他的坐标和一些相关的数据，这是特性。所有的物体的特性都在我们 这个地方，可以点击在 autocd 里边呢，找到他的特性的方式，也可以通过右键，如果点击右键找到他的特性。好，如果说你不选择物体特性，蓝还存在，但是这里边显示是无选择。 好，这是特性。这里边其他的变量我们自己可以看一看。然后呢，接下来就是他的特性匹配，这个功能用的非常多，比如说目前我们的图层呢，只有一个，我新建一个图层啊，新建一个图层以后， 我们的新建图层的名称不改。然后呢颜色，比如改成红色，一个不是红色啊，换一个颜色，然后再把线宽也改一改，再把它线形呢也改一改，没有线形就加载一个，加载一个线形。 然后呢，把这线形也改成新加载的这个线形都改了以后，如果说我们现场有好多种线，那有的线呢？比如说就在图层的一上画着线啊。举个例子，画上这样的线。 好呢，放大来看一看线形的问题，目前我们看不着他的虚线的那种感觉，所以我可以点击这根线右线，再点击这根线右线，找到他的特性，然后把这个全局比例，比如改成 零点一啊，如果不行，我们不要着急，零点零一啊。这是 时候呢，我们发现呢，这个线已经出现了，我们再把这个颜色，把这线杆打开。如果想快速把这根线变得和他一样，怎么做呢？那你可以选择图层更改，再改更改的了，其他的也行。比如先改图层，好干了以后呢，我还是改其他的，这样有时候有点慢。 最快的方式是这样的，我们呢在修改里面找到特性匹配，然后再找到你所需要的变化，变成的这种图形的形式，点击他，再点击刚才的物体。好，他们呢？就放在一个图层，属性都是一样的， 更改为扳链。那我们呢可以理解，比如说这个线形， 这个线形我们把它它的改成蓝色，然后把它线形改成直线，再把它呢改成绿色，给它改成连续 是吧，再把它改成带有一定的宽度。那我们可以使用这个功能，全选入他们以后呢，使用这里面更改半量啊，我们是否如是？ 然后呢，是有包含式，我发现这就全部恢复到图层的属性里边去，这样把个性化的操作，如果出现错误，就可以这样来还原。 再看对象，这里面外部残障，有绑定，有边框，对象呢，还有图像，调整他的质量，透明度以及这些。这些的话，如果有资料 有内容呢，我们可以尝试着去改变。实际上一般改就质量，或者说保证为最高质量，别都不用改。再看下面有个什么呢？ 图案填充，这其实是修改对吧？我们呢修改图案填充，修改多段线，修改样调曲线，修改针叶对吧？多数引线，这里面都是修改 好，我要看多出引线，天地添加引线好，现在我没有多出引线，我就在这再看一看 多线对吧，正常都是修改多线，你们找到多线方式如何来进行修改对吧？修改 得修改才行啊。再看这里边呢， 就是这样的啊，啊，多线，然后属性，全局属性，快属性等等，这都可以通过修改里面查询到。 再看裁剪。裁剪的话可以对图形进行裁剪，为了点击创建一个 普通的图片，我们来看一看，比如说就这样一个图，这个图是之前上面说的注意事项啊，比如放到大小这样的。我们呢在这看一看。使用 对象里边啊，裁剪里面的。这图像裁剪一定要注意左下角的密令行的提示，选择要裁剪的图像。你点击他啊，之后他问是开还是关，还是删除新建边界，我们啥都没有。新建边界点击他问你多段线还是我们自己画 图形对吧？然后呢，我们点击多边形，然后呢，再框出一个，加一点也行。 记住了。好，这个如果确定完了，我们使用闭合，然后你会发现这样和他们重合的部分呢，就变成了可显示了重叠的部分。这样 这是我们所看到这个关于修改里边，这里边图案填充那多段线，自然也可以修改。多段线修改也是一个非常重要命令。其他啊，我们都可以来实验一下。 这是开张对象部分。此外呢，裁剪部分刚才也说过了。图像吗？其他的是扣裁剪是我们在我们的图 不录才会使用的。要想注视性对象比例，比例这个我用的少，回来等会再具体看一下再说。 然后接下来就简单了，删除，复制，镜像偏移都是常见命令。针列呢，注意这里面有一个针列，我环这路径针列在右侧的工具栏是没有这个功能的。要注意这个路径针列就像那种画了一个，行到马路 边，也可以通过这种方式直接针列出。好多书。删除重复对象， 这就是多个物体重复导入，这个是比较重要的，有时候两根线合并到一起，删除一下肯定好很多。点击以后，我们呢直接确定他没有显示 这个，画来根线，测试这点，这点两根线啊，再重复这一点，这一点确定是不就是超过两根线吗？我选中，他知道这是两根线。那我们呢，只有使用修改里边的 删除重复对象，选择物体，选择完右键结束。然后呢，他会告诉你删除什么什么。这里边来看一看，有人要确定 零个对象给删除，现在是不是只有一个了。再删除一次就发现他告诉只有一个，可能是删除了一个物体。 这个有时候也经常使用，这命令还是不错的。好，再往下 这里面呢， 着了来说这个。嗯，环形之力在我们的右侧工具栏是没有的， 环球之类还能有，路径之类也没有注意。这个是做路边的树的时候很方便啊。刚才看到这了，在移动旋转，缩放，拉伸，拉长。常见，并没有修剪，延伸，打断，合并，合并用的少，自己可以试验试验。 倒角，这是倒直角，这是倒，这是倒尖角，这是倒圆角，然后光顺曲线。这里面呢参操作，我们看一看。这些都是简单的。 在下面操作。三维移动，三维旋转对齐，三维对齐镜像，三维镜像之列等等。好，这 看起来，我们呢简单看一下就发现这些其实以好来创建，好来对物体进行编辑。 就不太一眼是实体编辑。里边的这些命令挺多的，因为最初我们得到的消息呢，就是 我们做的。这个学习的内容来说，不需要寻找三 d 的，但实际上的三 d 功能呢，他还是都是比较完整的，我们可以试试看。拉伸变对吧。我们呢先在三维模式下看一看。 这什么呢？我在创立一个长方体，是绘图建模长方体 等待一下， 然后再加高度，然后再使用修改里面的实体编辑里面的单身面，然后选择面，点击选择面点结束。然后呢，这时候呢，我们说还是高度 好。这我们呢再看一下倾斜角度，我们呢确定是零，好就拉伸过来。所以说呢，这个功能也是不错的功能。 再往下这个其他命令都好说了，对吧。然后呢，实际编辑这里面有的会复杂一些。曲面编辑以后呢，会专门 专题给大家讲一讲。这还好一点啊，网格编辑和电音编辑，目前我们用电源文件改的也少，基本上的话再强调一下这些下来参加会专门找一个题专门来讲，让我们看看怎么来使用 这一次课。这个我们所看着的就这么多， 但这里边呢，三维操作，虽然有的命令我们的用的不熟，但是实际编辑里面注意一定要注意这个病急差急交急。这是高中初中的漩涡相关的， 以及曲面编辑里面的这些对面进行编辑的一些功能。就这样旺哥刚才看着了。 这个更改空间是用于土质空间里面的，分解的话是对物体进行 属性删除，那样的操作变成变，比如说一棵树原来就一个点，现在变成上千个点，就这个原因。 关于特警大致二零二二的情况就讲到这里，以后呢我们在有问题随时交流。

好，大家好，这里是龙宇城的电器啊，我们这节课来学习全套电器设计系列培训视频教程的这个奥特。 cd 二零二二，从入门到精通的第二课啊，从澳门到精通， a u t o c a d 将会好看一点， a u t o c， a d 啊， alt c， a d 调上一点，调上一点，调上一点，是吧？哦，整。 cd 二零二二，从入门到军通第二课认识 cd 二零二二的操作界面，这节课的主要内容学习内 是操作界面啊，它的第一个标题栏，快速访问工具栏。好，我们打开我们的这个 这里，我们打开一个文件啊，我们呢就看到了他从上往下看，我们从左往右，从上往下一个个来看，首先我们呢要讲一下他的标题栏， 这就是它的标题了，是吧？这个是 alt desk alt cad 两千零二，这是我们的这个文件名， 他的文件名这里是文件的格式，是 dwg 格式的啊，我们从左上角这里看见这里有一个 a 字，你把它点一下，他会出现来我们这个对话框。这么多菜单栏，这是新建，打开保存，另存为输入输出，发布打印通信工具关闭 啊，这是我们的这个，它这里还有一个什么选项 选项就是这个选项啊，我们来看一下这退出 退出我们这个啊，这是我们最近打开的这几个文件啊，最近使用的文档啊，他一二三四五六七八 八个，按以排顺序列表，你按什么排序，按什么排序啊？还是按这么显示他，他是大图标，小图标， 大图像小图标啊，看这个，他这个是按防卫日期，今天上周两周前啊，这些这些打开，我们后续 会慢慢的来讲，这里是快速访问工具栏这里是快速访问工具栏。新建，打开保存另存为。从这个打开 保存到这个啥打印换气重做啊， 这里是有一个点一下，这个是自定义快速访问功能的，这些东西我们不要的，我们会把它去掉，是吧？这就没有了啊？保存的什么？这个这不要他 打印放弃重做也可以，你也可以把图层放到上面这些东西，把它常用的这些东西把它放到上面去啊。新建，打开保存内存为是可以的。打印放弃重做，是吧？ 点一下更多命令，你可以在这个上面把它上上上去啊。 这个什么共享图形，这个我们的用了，基本上没怎么用啊，不管他，再接着往这边看，往右边看，这边是就是我们不知道这个命令怎么用的时候，我们可以来搜索直线， 是吧？我们可以搜索我们这个这就是一个帮助找命令啊，我们原我们举行在哪 或者矩形怎么画？我们搜索进去之后来这里有一个放大镜的样子，就是搜索他就是给你搜出来我们这个上面的，你尝试过吗？是吧？快速参考绘制园绘制矩形的 步骤，依次当地选项卡，绘图面板矩形，查找矩形第一个交警的位置，你看使用矩形阵列创建矩形网格，这是关于矩形的相关的一些命令啊，在这里 我们可以把它关掉，这是一个帮助啊，这些这里的话就就就不管他了啊，这里就不管他了。防帮助，这是最小化这是最大化。这是关闭，这个关闭是关闭整个软件 啊，这个关闭是关闭我们现在打开的这个文件，这两个关闭不一样啊，那我们点一下这个，它最小化。我们的文件呢？最小化啊， 我们点一下这个，这个是最小了。我们刚才点的是这个练习沙， 这是默认的，我们可以把它打开掉，默认的关掉。不要了，这是练习，你现在打开关闭就是就是这个了，我们点一下这个到哪去了？最小化没有了啊？ 在这里看，你点一下这个位置上面看我光标啊，点一下这个位置上面还在这里看， 这叫什么？你点上去才恢复了，那我们再把它点下来。点下来又没有嘞？没有了，这把这里点一下了，他出来了，是吧？出来了，那这是关闭关闭这个文件啊， 你可以打开若干个，他都在这里面，你看打开一个，等一下我们再来讲啊，是这个，这个区域像这种子叫菜单栏，菜单栏，我们可以把这个菜单栏上面这一个菜单，隐藏菜单栏啊，隐藏菜单栏，这也是菜单，这些也是菜单啊。 好，这个隐藏的这个菜单栏是我们以前老的版本的啊，老的版本的，我们二零零四啊，零六啊， 老的版本有谁用呢？我们可以把它隐藏掉。好，我们现在这个功能，从这个中这个位置上，我光标移动的这个位置叫做功能曲，他叫做选项卡， 默认的就是这些。那我们可以插入这些选项卡，这上面就是命令啊，就是命令插入， 你点一下这个，这个东西他就有，有这些东西啊，点一下这下面有一个小三角的位置， 他就会有弹开的东西啊，有弹开的东西啊，这是我们这个，这个是插入，这个是注视，这个是参数化啊，这个试图这管理，有些东西我们用不上啊，有些东西我们用不上， 好，这是我们的功能区啊，功能区，那么这下面这一行，这一行， 这个黑色这部分叫什么？绘图区，我们从左上角来讲，这里是选项，每个文件，你如果打开多文件，这里有一个，有两个，假如说我新建一个文件啊，我随便新建一个，我这里是不是多了一个文件，这里 录了一个，我们刚才这个练习在这里，在在这里他就免得跟我们以前老的版本在窗口这里有一个窗口，这个东西，你看啊， 我们可以把我们老人都能打出来，这是不是有个窗口啊？两个文件这样子就不需要在上面剪了，我直接在这个上面可以就就点，点一下，点一下啊，这是两个文件切切换尺寸，剪到这里，不需要到我们以前老这样到这里来点，这也是一样的，他跳这里来看， 我们可以把这个关掉啊，剩下的这一个，那么我们现在来看一下这里思考思考控件，你把它点一下，看一下这些有有有这些东西，你看这，这个展号，这里啊， 这里就是我们的点一下，俯视，点一下，他这里是俯视、两视，这是三围的两视、左视、右视啊，这些， 这些是显示了模式，那自定义视觉样式、自定义视觉样式乃至 ur 健康还是概念，我们来看一下概念是啥样子的？概念就这样子的， 是吧？你把这里来一个隐藏，隐藏什么样子的？是这样子的啊？真实，这一般是针对我们这个什么了， 三 d 来讲啊，我们还是用二维线看啊，那么最右上角有一个这个按钮，有一个这个东西，这东南西北风啊，我们是上上上，我们再点一下嘞，点一下这里， 点一下这里，那他是转来转去的，你看看，实际上他这个 就是我们的三 d 这个东西啊，这下面的这个有一个，那全导航控制盘，你点一下点这里，你看中心缩放 啊，动态观察这个东西啊，环制环式工具回放都跑哪去了啊？ 返回来了啊，这个东西我们可以把它叉叉掉的，那么可以在这个位置上面呢，点一下这里，它这里有一个， 你把它点一下他这里就没有了，你看到没？点一下这里，我们一下子弹出来，这是这是下面这个导航栏 关掉，又来了，我们在二 d 的时候，我们这些东西用不上，我们把它关掉，这是我们的绘头区，那么这个位置上面的呢？我们再来看一下我们这个绘头区 菜单栏功能就会有，现在是命运行窗口，命运行窗口就是这个，你可以把它它默认是浮在这个上面的，你可以把它把它拉下来，跟它拉平掉啊，是吧？你可以这样子， 你把它缩小一点也可以， 是吧？ 你也可以把它往上拉打在我们这里来看看，看光标啊，拉拉拉，拉大一点点，是不是啊？ 这样子的时候可以把它拉宽一点点，是吧？可以把它拉下来一点点啊，这是我们的，这个叫什么？自定义啊？透明度选项提示历史记录，行 啊， 新值， 这个可以把这个命令行窗口也把它关掉，也可以把它关掉啊。 命令行，你看你可以把它关掉，我们可以把这个命令行把它关掉， 是的，那么它按着 ctrl 加 f 九， ctrl 加 f 九它会弹出来，你在这个上面工具上面点一下，看一下，它也会点出来，是吧？ 你点一下这个就关闭，再点一下它就打开，或者按着 h 加九，是吧？它命令行就出来了，那么下面这个是状态栏，这一块是状态栏啊， 你假设你点一下，这是命令栏，在下面这行是状态栏，是吧？这些 这些，那这是模型，这个是显示三格，这是捕捉模式，你看这鼠标就点一下，那我们在这最右下角有个自定义显示我们在下 显示什么东西。你看我们把我们坐标点出来，那我们这里就有坐标了。那我们光标在移动的时候，你看下面这个就不停在这转，不停在转，这个显示些什么东西，我们可以用在上面把它勾掉。叉叉叉叉叉叉，把这个勾去掉，就 就得嘞，就得嘞，你再点一下它就全屏显示了啊。我们坐标模型、空间三格捕捉模式啊，增加模式，集中追踪， 你再点他就出来了，你看这两天出来了，是吧？这样就出来了。 还有我们这个有一个叫做什么区分工作空间，这个要打出来啊，这个跟齿轮一样的东西。 好了，这是我们的这个整个工作界面的介绍啊，工整个工作界面的介绍 哈，这是我们的我的微信是 pdg， 三一五七八九五八九三， qq 是三幺五七八五八九三。抖音和快手， 我们现在啊在推出来一个活动，叫什么？免费学 cad， 我们这些教程都是在我们这个抖音上面的都有啊，大家可以去我们抖音看啊， 快手上面都有啊，也有直播课，直播课是针对我们在学习的过程中不懂的，我们可以一对一的来给你辅导啊。加入我们的这个 vip 的话加入我们的 vip vip 暂时，暂时的话我们 我们收费是收的很便宜的啊，就收九十八块钱， 你也可以免费来学我们这个啊，你可以听课啊，也可以听课，你不懂的，如果你感觉我们讲的好啊，可以哎，给我们给点我们赞助的，性质一样的啊，就 就加入我们的 vip 啊，我们的 vip 也不贵啊，也就是才九十八元啊。也可以，到时候 可以加我们的微信，我们把你拉到微信群里面啊，拉到我们的微信群里面是吧？可以拉到我们的微信群里面啊， 我们的微信是 pdg 三幺五七八五八九三 qq 是三幺五七八五八九三，也可以加我们的 qq， 我们也有我们的 qq 群啊， 我们 qq 群里面都有一些免费的东西供大家下载啊免费的东西供大家下载， 我们看一下我们的 qq 群号，我们要把它写上去啊，我们把再把我们的 qq 群号把它放上去， 我们的群号是七幺三六幺四九七三七幺三六 七幺三六幺四九七三。 potion。 好 好，这节课我们就讲到讲到这里啊，讲到这里，记住啊，加入我们的微信 啊，加我们的微信，有不懂的可以加我们的微信啊，可以不不懂的不懂的微信在有些不懂地方我们可以直接在微信里面给我们留言啊，只不要问在不在，不要问在不在，直，直接留言，直接留言啊，我们的 vip， 我们的 vip 费用是九十八元。九十八元啊，你可以加入我们的 vip 啊，加入我们的微信 vip 群啊，九十八元，给我们发九十八元的红包就可以了啊，我们的教程是免费的，我们教程免费的，九十八元的费用，就是说交一个本给我们的一个赞助费啊，给我们赞助费，我们可以一对一的给你讲。你在 cad 里面出现什么问题 啊？ cd 里面出现什么问题，我们可以一对一的给你们讲啊。 好，我们这节课我们就讲到这。

一分钟教你制作动态，快，我们先把它变成一个块，先全部选中，输入 b 空格，这里随便取一个名字，然后呢这里有一个拾取点，点击拾取点，随便点一个点，好，确定我们点击看一下只有一个点好了，那接下来呢，我们双击这个块，双击 好，就刚才取了这个名字，确定就进入这个 b 级面板。然后呢我们点击第一个参数，点这个限行，先给他点击个距离， 这边点这里好，然后我们再量一下这边，再点一下现象，然后再测量一下这两边的距离，接下来我们找到动作，这里有一个拉伸点，拉伸点完之后先点这个字，距离一点一下，然后在这边的空白处，空白处给他一个方向点一下，点完之后呢我们 我们去框选框，选这一部分啊，框选这一部分，框选框选完之后呢，我们再选择对象，好，选择它，就这样再选一次 好了，选完了空格，那接下来呢，我们再次给点一下拉伸，点一下距离二，给他一个方向就往上点上方的好，然后呢再给他一个选中要拉伸的这个范围，选中这里 好，然后呢再选中对象，再选一下，好空格，现在呢我们直接关闭，将更改保存好，现在我们来看一下它就是一个可以拉伸的一个动态块了，你学会了吗？
