蓝博森磁力锁门禁安装接线电路图

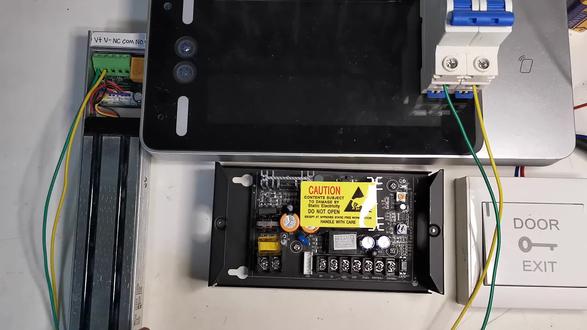

门禁系统要怎么安装和接线？首先进行磁力锁与电源的连接，将磁力锁的正极接至电源的 n、 c 端子，负极接至电源的 g、 n、 d 端子， 此步骤确保了磁力所在，通电时保持锁定状态，断电时释放，符合安全设计原则。接着为门进机提供电力，将电源的十二伏输出端连接到门进机的电源输入端， 同时确保门禁机的 g、 n、 d 端子与电源的 g、 n、 d 端子相连，以建立共同的参考地。门禁机的 push 或类似标识端子应接至电源的相应控制输出，以便通过密码输入、面部识别等验证方式处发开锁信号。 最后实现门内开关功能。将门内开关的两端分别接至电源的 push 端子与 g、 n、 d 端子，这样当按下门内开关时，会形成一个闭合回路，模拟外部开锁信号，使磁力所释放，便于内部人员快速通行。 通过以上这些步骤，一个基本的门禁系统就安装和接线完成了，你学会了吗？
