占空比计算公式

哈喽，大家好，很多小伙伴不清楚什么叫占空笔，今天他来了。所谓占空笔，就是指在一个脉冲周期内，高电位通电时间占整个周期的比例， 就是小 t 与大题的比值乘以百分之百就是占空笔。比如上图的占空笔大约为百分之十，下图占空笔大约为百分之九十，这就是占空笔。学习更多传感器信号知识，点击视频下方的购物车，快快参与学习吧！

大家在使用仪表的过程中间可以发现有一个奇怪的档位，他藏在频率的这个档位之内，他的五号是一个百分比的五号，他是一个占空笔的代表，所谓的占空笔指的是在一个脉冲循网之内，通电时长与中时间的一个所占的一个比例的关系，这个 一个脉冲信号之类，脉冲在工作以后和脉冲结束之后所用的时间之类所占的一个比例关系。我们用实实在来看一下， 这是一个交流爱不爱师傅五十盒子的一个频率，那么他的占用笔究竟是多少呢？大家可以看一下， 那么这个百分之五十，也就是这个频率的一个占根比例的一个体现。

哈喽，大家好，我是橙子，咱们又见面了哈，那么上个视频呢，咱们把这个我朋友那个外表已经修好了，然后我也通知他了，他说他不着急用，然后可以让我先拿这个外表先拍几个视频， 那我就不客气了，哈哈哈。他这个腕表呢，现在有几个功能咱不常见啊，一个是测温度的，一个是测这个帐篷笔还有频率的，还有一个测三极管，测三极管这个咱们那个表也有这个，咱们每天在测，今天主要是看一下测帐篷笔 测温度的，测温度呢，他这个有一个特别的东西，就是他附带的啊，就是这个他自己就是人家买表的时候附带的一个上面测温度的东西啊，这边呢是一个薄电阻， 然后看他说明里，他这个能测零下四十度到零上一千度的温度啊，这个范围还是挺广挺牛逼的，咱们可以用它。呃，一般 测什么呢？测湿温有点可惜了。嗯，比方说你电烙铁需要调温，有一个校准，那你可以用这个去对他进行一个校准啊，还是一个不错的选择，其他地方我想出来哪都能用的到。咱们日常生活中，你要需要测温度的话，你买一个水温度计，他不香吗？对吧？ 何必单独要买一个有测温度功能的外表呢？后悔后悔，对吧？不过咱们还是来测一下吧，首先呢他也是一黑一红，咱们把这个黑的呢黑的插在泡沫，红的呢？红的插在哪呢？我们来看一下啊，他这有一个 t e m p 是温度的意思啊，因为温度的意思呢，肯定也是差价 插上去，然后咱们把它调到温度也得涨，看一下他现在十二度，他现在室温是二十四度啊，应该是显示的是四温，二十三度，二十四度，我用手喷一下 啊，我手的表面温度是三十二度，三十三度稳定下来了。那我好奇，我想用打火机试试这打火机外焰的温度，找一打火机， 嘿嘿，来试一下，离远点啊，别，别把人家这个烧坏了，看一下，卧槽，三百多度，好歹四百五百，卧槽，哎呦我去，哎呀，打火机都快要坏了， 这，这都五百多度了。哈，这个这个确实牛逼，现在还烫着呢，你看他温度一点一点降啊，那这个呢，很简单啊，就是一个测温度的一个功能，然后呢，咱们来看一下他测频率的那个 测评率。这个其实说实话也不常用啊，你不是做正经就是电路研发的这个不是天天干这个，你其实用不着测频率啊。那我们也说一下吧，咱们先把表笔插上， 嗯，黑色的呢？还是插这红色的？咱们看一下啊，他测这个，测这个赫兹的就是频率的，这个在这边能找到他的符号，红色的就插这边， 然后这个都能测什么呢？我看他连这个咱们二百二的那个交流电他也能测，那咱们就直接我这准备了一个， 然后咱们待会就这样测，看他的频率是多少，先去上电。 好，咱们现在板凳已经供上电了，然后， 哎，还没干啥呢，这就有电了。这么神奇吗？ 我哪都没接。这，这就有了，这么神奇吗？这什么什么玩意？这是 咋回事？坏了，这就五十赫兹了，我拿远点呢，还是有啊，清零一下，什么玩意？ 算了，不管了，先测，咱们直接测一下啊，测的时候他倒是挺准的，不测时候怎么乱跳呢？这个标准测的时候你还五十赫兹，挺准的，一点不动弹， 没毛病啊。那么他还有一个功能呢，就是在这个档位下他还能测占空笔。那啥占空笔呢？占空笔这个大家可以百度一下啊，占空笔一般用在一般，比方说呼吸灯，他会用到占空笔，然后占空笔越高呢，亮度越大，占空笔越低呢，亮度越小。还有就是电机的调速上面， 占空比越高，转速越快，占空比越低啊，转速越慢，简单的理解就是这样了。嗯，如果这个要测占空比的话，就要用这个功能键切换一下，将到这边百分之多少，他一般是啊，比方说百分之五十的占空比，百分之八十的占空比，百分之百的占空比啊，就是用这个来测，他直接可以测占空比。这个这个挺好的， 我这等会没有能测的，咱知道怎么测试一下啊，今天就不演示了。好，这期视频就到这了。嗯，没有什么要说的了，谢谢大家的观看啊，拜拜。总结总结个毛线，这功能能用到的人不用学也会用，用不到的人学了也没用，总结完毕。

看到的就是我们 cv 的信号。好，你看他从负十二到正十二，如果正常情况下，在这个区域范围，代表没有插充电枪，充电枪没有连接，哎，拉低了，突然拉低变成九十的代表什么？ 枪插上，但现在有没有充电？还没有开始充电，当他变成六伏的时候啊，就开始充电了，如果是负的十二伏，一直是负的十二伏，像这个位置啊，表示充电基础设施有故障，比如 obc 有故障， cp 是控制线，是来控制我们的充电电流，你怎么来控制我们充电电流的呢？ 是看你的战功比。战功比？什么是战功比加，我现在是六十 一张封闭，就是工作时间和总时间的比值， 再乘以百分之百，那么这就是我们的占空比信号。比如说你这个地方时间是一，这个地方是三，那么加起来是四，那你知道占空比就百分之二十五，所以这个地方我们当我们的电压是十二伏的时候， 没有连接枪，九伏枪连接上了六伏，开始准备充电了是吧？如果是负十二，充电设施有问题，这是我们的车这边，这边是我们的枪是吧？一万经过盘二电阻再输出， 这是我们的 cc 卡对不对？这是 cc 是吧？好 pe 呢？ pe 是不是内部直接去打铁去了？这个是车辆吗？车辆的 cc 的借口和 p 的借口， 好，从我们这个地方枪改出一个六二是吧？然后经过一个垫子，然后 cc 输出，那我想我没有插枪的时候，这个车上面这个 cc 跟 p 一之间的应该有一个什么？ 是不是应该有个电压，最至少他这个输出就应该是多少？可能是十伏啊，这个不一定啊，有的是九伏，有十伏，如果没有这个保护电阻，十二伏 为什么要个保护电动呢？他怕你这个地方直接去打铁去把这东西给烧掉。所以记住了，我们训练员车上面没有插充电枪的时候，你可以去测量一下 cc 和 pe 之间的电压， cc 最后这个充电口是到我们车辆上去，是不是我们这检测点四，最后谁来检测？就是 obc 来检测。对，如果我们的 cc 跟 p 也没有电压，要么就给 cc 断路，要么就是 pe 断路，当然 cc 断路的可能性比较大，所以说我们怎么样用简单的方法测量一下，判断一下 cc 这根线信号是不是好， 或者说 cc 这根线信号有没有到 obc 区，那我就测量 cc 后 pe 之间的对下就行，是不是啊？所以原理很重要，当你懂原理了，你就知道怎么样去测量了。那我们来看 l 是什么火线啊？简直是零线， pe 是大腿。我们再来看 cp 这个针角， cp 这个角从这里来监测的吧？ obj 是不是从这里去监测 cp 的电压的？ cp 从这边来，经过一个 r 六，然后到车身打铁去了，还有一个经过 r 五，经过 s 三去打铁了。监测是在这里监测的是吧？你看 cp 从这里过来到那边去啊， cp 这边是到哪里去了？占空比信号啊，所以这边就是人家这个 pwn 占空比的信号，但经过来之前他还经过一个 r 一了，这个是我们的车和充电枪之间的一个分界线啊，这个是我们的 cp， 我们刚刚说了，我们视频从这边电脑出来应该改出一个十二伏电压，充电枪改出十二伏电压以后，经过一个电阻以后再到了这里，然后再经过一个电阻再去打铁。充电枪输出的十二伏，当我把枪往上一插，是不是串了两个电阻，然后去打铁去，这就会把这个 从十二伏拉低到九伏。为什么会拉低到九伏？是因为怎么样？枪一插上这地方多了个电阻，电池就会下降，是不是？好？ 待会我要进行充电的时候，我这个开关闭合了是不是？但是这个 cp 在我们车上好不好撤？不好撤只能在线的车就被拆了，但是枪的我是可以撤的， 只要你把枪的头三眼插头插上枪 cp 你可以测量一下有输出一个十二步的电压。当我把这个开关一闭回来以后，他是不是把这个电阻给并上来了，两个电阻一并，总的电阻变小了，他就变成了六幅， 待会我怎么样来通知这个真空笔呢？我就让他开关，壁佛断开，壁佛断开所有，最后就给出一个，哎，六幅一会，六幅一会 就这样，所以当我十二伏的时候没有插枪，九伏的时候枪插上了，这个电流就上来了，六伏的时候他开关闭合断开，闭合断开拉低他了，所以我们要检测 cp 信号的好坏， 最后通过步行，要么你就掰叉是吧，你也可以弯弯秒撤，一开始看他这样是不是十二，然后过会看有没有被拉低了，完再看他有没有再进一步被拉低。弯弯秒撤出来的不是六幅啊， 会是个副职。为什么是个副职？我们刚刚讲的啊，那个天涯是副十二到十二，对不对？那你一平均呢？这个副职 这里是个六，这里是个负十二，一块是负十二，一块是六，一块是负十二，一块是六啊，平均值也是一个负值，所以弯腰秒凉效果不好。当我们的占风力是百分之十到百分之八十五的时候 啊，这电流大小怎么算出来？充电电流等于三公比乘以一百，再乘以零点六。比如说我现在三公比是百分之二十，那你百分之二十乘以一百就是二十二十乘以零点六 十二，那你至少的充电电流就是十二。按了好，当那个占空比在百分之八十九到百分之九十六的时候，至少就不一样了啊。占空比乘以一百，再减去六十四，再乘以二点五。你比如说我百分之九十，百分之九十，一百一乘 啊，就等于九十九十减六十四就是二十六。二十六，再乘以二点五就是他的充电电影根线出来用撕布机看波形，对，这是最好的办法，撕波机看波形是最好的板啊。

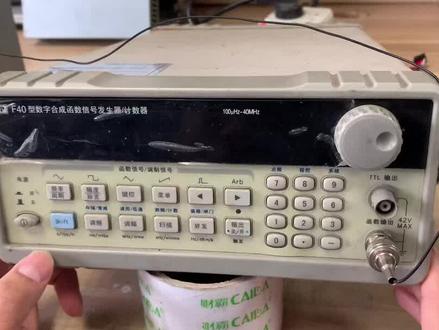

f 四零仪器使用请开机调风扇的战功笔开机幸福的 airb 选到第八，再点屏蔽二十五， 再点幅度，选到十 再选择再幅度跟麦宽那个按钮，这里就是可以调战功比的，在这自由选择 节奏。

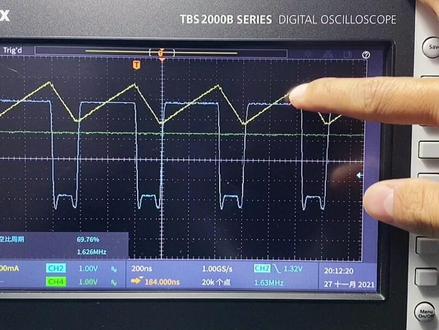

巴克电路是我们常用的一个降压电路，他能把比较高的输入电压微硬变成一个比较低的电压微奥特。巴克 电路主要包含我们这个 bug 电源芯片，然后的话还需要电杆和电容。一般我们 bug 电源芯片有一个 sw 银角是接到我们电杆的，我们这个 sw 银角是一个方波信号，他 它的高电瓶是微硬，低电瓶是零，然后的话蓝色的话是我们留过电感的这个电流，当我们 sw 信号为微硬时，我们这个电感上面的电流增加， 当 sw 信号为零时，我们这个电杆上的电流减小。呃，我们电感电压和电流的关系，大家可以看一下这个公式， ul 是电感两端的这个电压差， l 是电感的感知， di bdt 是流过电感电流的这个变化率。根据上面的示意图我们可以知道 sw 为高电频时，电流的增加量是 等于我们这个 sw 为低电瓶时电流的这个减小量的，所以我们就有上面的这个公式，减坏之后我们就 可以得到 v o 的比， v e 是等于我们 sw 上面这个方波的占空比的。下面我们来实际测一下我电流探头测量我们这个流过电感的电流，探头二的话测量我们这个 sw 眼角上面的这个电压。探头 三的话是测量我们这个输出电压，现在输入电压是五伏，输出电压是三点三伏，由这个我们可以积攒 出来。呃，我们这个占空笔应该是百分之六十六，大家可以看一下现在这个黄色的就是我们这个巴克电路中这个流过电杆的这个电流现在是一个巨石波，我们可以看一下这个巨石波就是一个周期 里面他的电流是没变的，就是增加的量和减小的量是一样的，就是我们上面那个等式里面的那个关系。然后的话这个蓝色的话 就是巴克电动中 sw 的那个波形，现在的话占空比的话是百分之六十九，和我们前面计算的百分之六十六的话还是有点差异，因为我们这个直接从试播器里面读的话有点点不准，然后的话绿色的话就是我们输出的电压，现在是 三点三伏，就是测量这么一个波形，让大家更好的理解咱们这个巴克电路中这个占空笔和咱们输入输出电压的关系。嗯，今天的分享就到这里，谢谢大家。

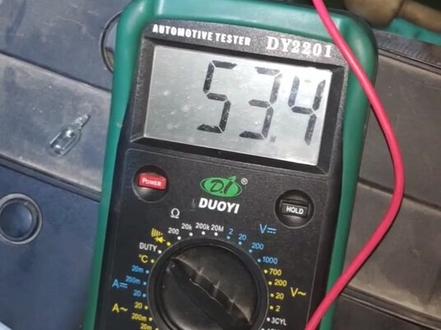

好，我们接上一个视频，我们再来用一个这个万用表来量一下这个 vt 电子阀，我们打到二十伏的直溜的，然后黑标笔放在负极，然后用红标笔先量一下这个正极十四伏正常，然后我们量一下这个遮风笔， 好，单数情况下八点五伏，然后我们用这个 t u t y 占空笔档位来量一下这个占空比 叫腹脊梁，他现在是一个百分之五十左右的粘空笔，我们看到猛加油门的时候，他的粘空笔会瞬间变小一下，松油，加油。好。

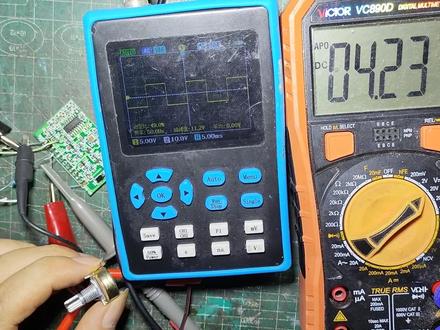

大家好，这里是电子技术实验，我手里拿的是一个 st 三五二五这个芯片制作的 pwm 信号发生器，它能够产生两路互补的 pwm 信号。 我们对 sg 三五二五这个芯片应该并不陌生，芯片 sg 三五二五的一角和二角是内部运放的一个反向速段和一个正向速段，这个运放的输出角的是九角，九角的电压就决定了输出的 pwm 信号的 占空比。今天我们利用实验的方法来观察了解一下五角的电压对十一角和十四角输出的 pwm 信号占空比的影响关系。通过一个电尾器重新抽透的分压，把这个分得的电压加载到这个芯片的九角， 通过改变九角的电压，然后我们利用试播器观察十一角或者十四角输出的呃， pwm 信号的帐篷比，看如何变化好。下边呢，我们搭建电路，这个十五电路啊已经搭建完成，试播器主要检测就是 sg 三五二五的 十一角输出的信号，用万用表来测量九角的电压，通过调整电压器，从而可以改变芯片 st 三五二五的九角的电压。 然后我们利用试火器观测一下输出的 gw 信号占空比有什么样的一个变化好，下面呢，我们开始上电。 好，现在我们看这是九角的电压是一点零八伏，这个时候输出的 pwm 信号的占空比啊，非常小，现在是百分之零点几。好，下面我们调整九角的电压，看占空比怎么 变化。我先把电压向低处调整好，当电压低于一伏时， pwm 信号的就停止输出了。看一伏多的时候，也就是 pwm 信号有输出，占空比非常小啊，然后开始增大电压，我们看占空比不断的开始增加， 这个变化我们看一下实数啊，不再做进一步的结石。随着电压力升高，我们发现输出的占空比不断的增加。 好，现在的占空比已经达到了百分之四十九，我们继续增大九角的电压，我们看输出占空比是否还会继续增大。当电压在进一步增大时，输出的占空比就不再增加了，那也就是说输出占空比最大达到百分之四十九。 我们再进行一次这个观测，三伏的时候占空比是百分之四十二点多啊，我把电压再升高。好，这个时候占空比百分之四十四。 电压在三点三伏的时候，基本上占空比就达到了最大百分之四十九，那么随后再增加电压的时候，输出占空比不再增加了。当九角的电压是在一伏到三点三伏的时候，这个占空比随着电压的升高而升高，在低于一伏时就停止输出， 在高于三点三伏的时候，占空比达到最大百分之四十九。因此我们得出这样一个结论，就是 s 七三五二五的九角电压在一到三点三伏之间变化时，输出呢？ pw 的信号占空比从零点几开始升高，最大达到百分之四十九，不再增加。 好，我们知道这样一个关系啊，对我们在检测检修 sp 三五二五芯片的电路时起到一个参考的作用。好，今天的视频呢，就到这里，感谢大家的收看，再见。
