creo轴承铆压模具怎么画

有同学问，像这样的一个深沟球轴承的模型，我们该如何在骚动软件中来进行绘制这个呢？其实非常简单，一个视频教会大家， 在上课之前，我还给大家准备了一套骚动四二零二四，从入门到精通的全套视频，总共呢有六十节课，需要的同学留下，已关三个六，打包带走。 那么这里呢，我们先来把动画暂停， ctrl 加选择新建零件，先来把这个轴承的外圈给它做好，点击前视极准面进入草绘，以坐标原点为参考，往上绘一条竖直线段，再往左呢绘一条水平线段， 两条线段改为构造线，在数值线段的上方画一个中间矩形，标注尺寸，长度为六十二，宽度为二十四。再来选择到我们这一个三点圆弧，命令根据下方位置为参考，绘制一段圆弧， 同时标注圆弧的半径为二十四，选择到圆弧的圆心和这一条构造线，添加重合约束，确定上方这一个矩形距离中间构造线的高度为一百三十。 以及再来确定我们这一个圆心点距离上方这个矩形的高度呢，我们这里是一十六。完成草图定义之后，激活裁剪实体命令，将下方多余的位置呢去进行剪切，再点特征旋转凸台基体命令 旋转之后呢，选择水平勾到线，右击确定，再来选择这个轴承外圈的外圆位置，激活圆角命令圆角的半径呢？这里我们给到四点回车，再点上方保存，然后这里我们保存到对应的这个路径，命名为外圈。 外圈保存之后呢，再次选择控制，将点击新建零件做我们的这一个内圈绘制，同样呢点击前摄机准面进入草图绘制。同样的方法，先来绘制一条数值的直线，再来画一条水平线段， 两条线段呢改为构造线，在数值线段的顶端画一个矩形，标注尺寸宽度还是我们的这个二十四长度呢？同样与上一次外圈量为六十二，再来确定上方位置距离水平构造线的高度距离为七十四。 同样的激活三点圆弧命令，因为我们的内圈和外圈中间呢是需要去安装滚珠的，所以需要去切除对的这个圆弧槽口呢，方便滚珠的一个安装。 那么还这样会制圆弧，选择圆弧圆心与构造线添加重合约束，标注一下距离，这同样给到一十六，然后呢标注圆弧的这一个半径为二十四。完成之后，同样激活裁剪实体命令， 将多余的位置进行解清，选择特征旋转凸台肌体命令，同样水平线段为旋转轴，右击点击确定，再次选择内部孔位，激活圆角命令，圆角的半径还是要给到四个毫米点。回车再次选择保存，这个就是我们的这一个内圈。 完成内外圈的绘制之后呢，我们再来做它的一个刚出绘制，也就是我们的一个深勾球的滚珠，同样 ctrl 将选择新建零件，点击前视极准面进入草图绘制。激活直线命令啊，我们这里的话，激活原命令， 画一个直径为四十八的圆，再来激活直线命令，连接圆的上下两个顶点，选择裁剪实体，将右侧圆弧进行剪切，再选择旋转凸台肌体数直线段为旋转轴，右击确定，再点保存，这个就是我们的一个滚珠， 然后完成之后来现在点击保存，再次选择新建零件来绘制我们这一个深沟球轴承的保持架， 点击前式基础面进入草绘，以坐标圆点为参考，画一个直径为一百七十二的圆，再来绘制一个直径为一百八十八的圆， 完成之后呢点特征拉伸凸台命令，选择方向为两侧对称，确定深度呢，这里我们给到四十，点击回车，再次选择前侧端面，进入草绘，激活直线命令，连接内外两个圆的顶点， 将线段改为构造线，以这一条构造线的中间为参考，画圆标注圆的直径，这里我们给到四十八，再次激活直线命令，连接圆的上下两个顶点， 然后呢选择裁剪命令，将多余位置进行剪切，再选特征旋转切除命令，然后呢选择上方打勾，呃，完成之后呢再选择这两条边线，我们去做一个倒角，选择圆角尺寸呢给到半径为四确定 做好我们的这个单个的宝石架的槽绘制之后，我们再来做圆周正列，激活上方圆周正列，命令正列的方向选择圆的外侧，类型为等，间距三百六十度，数量为八个，选择特征分别是圆角和旋转切除，再次选择打勾， 点击上方抽壳命令，确定壳体的厚度，这里我们给到三个毫米，同时再来选择需要抽壳的位置，分别是这个面， 这个面以及内部面。右击确定完成之后呢，我们还需要来去安装他的这一个铆钉，那么还需要来铆把铆钉的孔孔位呢，也给他做好 选择端面选择草绘，激活直线命令，连接上下的两个端点，将线段改为构造线，以构造线的中间为参考，绘制一个直径为四的圆，再选特征拉伸切除命令。 方向呢为完全贯穿两者，选择打勾，同时将这一个铆钉的安装孔。位呢去做圆周正列，确定正列的方向，选择这个外圆，选择正列的特征为拉伸切除等，间距三百六十度，数量为八不变。选择上方打勾完成到保持架的位置之后，同样点击上方保存，命名为保持架。 保持架做好之后呢，我们再来会制它对应的这个铆钉，同样选择康之，将倾斜拧进 点前式基础面，进入草绘，以坐标圆点为参考，画一个直径为四的圆，再次选择特征拉伸凸台，命令方向为两侧对称，深度给到六个毫米，选择打勾， 再次选择前侧端面进入草绘。同样的还想激活圆命令，绘制一个直径为六的圆，再来激活直线命令，连接圆的上下端点， 选择裁剪命令，将多余的位置进行剪切。再次选择特征旋转凸台，肌体命令 旋转轴呢为这一条数值线段，将角度改为一百八十度。方向呢往上选择打工，同时激活镜像命令，镜像机转面为前式，选择镜像特成为旋转，选择打工。铆钉做好之后，再次单机上方保存，命名为铆钉安装的这个铆钉， 然后呢选择 ctrl 将点击新建装配体，同时将刚才我们所绘制的所有零部件呢放到装备体中去进行安装。如果第一个就是我们的外圈，第二个内圈铆钉滚珠宝石架，单机打勾命令一次呢，将所有的这一个模型呢去进行这个放置， 还有我们的这个内圈外圈，那完成之后呢，我们把这个保持架呢去改为右键设置为浮动，将我们的这一个外圈右键设置为这样的一个固定， 固定之后呢再来根据外圈为参考去进行其他零部件的安装。我们先来把这个，嗯，把这个内圈装好，选择内圈，选择外圈，添加童心配合，然后前后位置呢添加宽度居中约束，处于我们整个 外圈的正中间，然后完成到我们的这个内圈安装之后呢，再来安装我们的滚珠，滚珠与我们内圈的这个槽呢给到相切，同时与外圈的这个槽呢也去给到这个相切约束，添加相切之后呢，我们再去进行这个移动，嗯，左右位置可以去动，那么我们把这个相切呢改为反转， 呃，右键选择反转配合对齐，然后呢点确定取消。那么将我们这个滚珠装进去之后呢，再来安装我们这个保持架，选择保持架的这个圆与滚珠呢，添加相切约束， 旋转一下当前的这个模型，选择这个外圆与我们这个轴承外圈，同样的还是添加我们这个相切约束，把它往内部去移动啊，移动之后呢，我们来看一下它的位置是否符合我们对的这个标准，同样呢右键选择反转配合对齐，这也像选择反转， 呃，重新给他做一个反转配合对齐，然后我们来把它往内侧去移动一下对应的一个位置， 移动到对应的位置之后再来确定一下它的这个位置，嗯，这的话我们要给两个同心这里配合，给错了，重新进行这一个选择，选择这一个槽与滚珠，给到同心约束， 然后呢再来选择到我们这个外侧圆弧与我们的一个轴承外圈呢，同样给到同心， ok， 给了同心的话就能够满足到我们对应的一个安装做好之后呢，还有我们这个铆钉，同样呢选择铆钉与这个孔呢也是一样，添加同心约束，然后往右侧去进行移动， 确定铆钉的单边面与我们这个位置呢，给到重合完成到单个的一个安装之后呢，我们再来把这个铆钉和滚珠去进行圆周正列 激活，上方装配体选择线圈正列，下方圆周正列，确定正列的方向，选择外径，选择正列的类型为等间距三百六十度，数量为八个。确定正列的零件分别是滚珠和这个铆钉。然后呢右击点击完人 完成之后呢，再次选择这两个面，激活新建机准面，命令以新建机准面为参考，将我们的这个保值价呢同样进行这个镜像完成所需要的这一个深沟球轴承的位置。但在实际情况下的话，我们在做设计的过程中，轴承的模型是不需要去画的， 可以通过一系列的软件呢去进行模型的下载，比如我们这个大工程师或说对应的供应商，我们需要轴承的话，可以在这里选择对应的轴承类型，脚接触包括我们的条形滚子，包括我们的深沟球。确定之后呢，再来里面选择到对应的这个型号，是否需要带我们这个防尘盖， 然后确定类型，选择到我们这个系列之后，直接单机下载模型，也是可以完成我们对应的这个操作，由我们这里保存到轴承， 然后呢点击保存，那么像这样的一个模型呢，也可以通过软件呢去快速的做这个下载，若是下载模型用到的这个软件有同学需要的话也是一样，留下已关三个六， 打包带走。你们也可以对于常用的标准件呢，一次性的去进行这个下载使用。那么关于本节课的内容呢，就跟大家分享到这里结束我是讲师阿，左下节课我们再见。

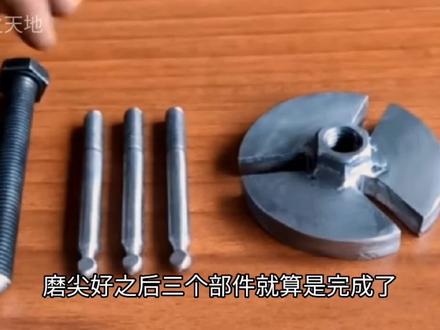

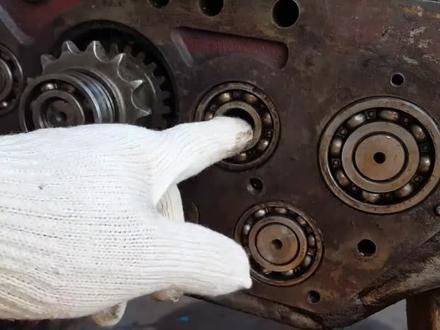

大家好，今天给大家分享一个曲轴层的小工具，首先取一段外径一百，厚度十个毫米的圆钢，加工过程中全部是小工具制作，没有上机床加工，现在这块一百乘以十毫米的 a 三板已经割下来了。 接下来用二十的垫片对准中间的孔，把圆心画出，分成三等份，然后用洋葱对准三等份，再敲几个眼，找一个十毫米的钻头，把三等份的孔打通， 中间的孔选用 m 十二的螺纹，再打一个十点三的螺纹孔，十点三的 螺纹孔打好以后，再用记号笔对准十个毫米孔的边缘画两条要破开的直线。破这个槽我们还是选用磨光机切个片吧。把这三等份分别切十个毫米宽的开口槽， 目前只要把这三两份开口槽给切通，开口槽切好之后，边缘肯定有毛刺和不平整的， 然后再用错刀打磨平整，直到开口操打磨到十毫米以上，这样就算可以了。再找一个十二的螺帽，用十个毫米的螺丝来固定这颗螺帽的中心，再用电焊焊上， 电焊焊好焊缝打磨平行。接下来就是用这个 m 十的四锥把这个螺纹给沟通，螺纹沟通这款法兰 就算是做完成了， 下一个步骤就是用这三颗螺丝再来做三根拉杆，先把这个螺杆的外流角用切割机切掉， 再装到手电状上，再用打磨机来打出一个圆弧出来。打磨圆弧过程中需要一定的时间， 圆弧打磨好以后，再用六十号的沙皮把这个圆弧打磨光滑平整。接下来就是要在圆弧上打磨出一个六个毫米的扁丝出来，这个扁丝最关键一定要小于六个毫米以下，这样才能放到轴承里面， 待会取轴承的时候，大家就应该能看明白，现在这个扁丝已经打好了，大家看一下， 现在三根螺杆已经做好了，等于说这个工装已经完成了。第二步现在要完成的就是第三个部件，就是法兰盘中间一颗顶杆， 首先把这颗顶杆的螺丝放在磨光机上磨尖，磨尖好之后三个部件就算是完成了。接下来就是一个装配的过程， 小工具装配好以后，今天就给大家来看一看怎样来取这个轴承吧。像这种轴承在一般的情况下是没有办法取下来的，不论你用什么工具都使不上力气，那么今天这个小工具就能发挥他的独特之处。 首先把这个轴承的圆弧扁头塞在轴承的卡槽里面，然后用扳手顺时针往上拧，直到轴承拉出来为止，大家看一下整个过程，不会吹飞之力，轻轻松松的拿出来了。 大家觉得这个办法怎么样呢？评论区留言告诉我。好了，今天的视频就给大家分享到这吧，再见！
