cad三维如何画气弹簧

大家好，我是 cet 的讲堂，今天来讲一下弹簧的平面画法，后期呢给大家讲一下弹簧的三个画法，大家可以先关注一下弹簧，这个弹簧的尺寸呢，是这么一些， 直径四十，然后弹簧的这个直径为四，包括他们的有效圈数为八，自由长度为八十八， 间距为十。这个十啊，不是肯定的，因为弹簧吗？是承受压力的，这个每一段间距可能会存在一些误差值，包括这段距离，他们这个距离啊，肯定不是十的，大概在六到七之间，这是一个弹簧的平面图。好，我们来做一下。 首先我们先做一个矩形，这个矩形呢，矩形多长呢？矩形的长度就是拿这个间距乘于这个圈数，这个是八十八十呢，因为要加上 这个嘛，加上这个一个底面的位置，那么大概在八十五左右，我们做一个矩形，长度为八十五，宽度为四十四。这样一个矩形做完之后， 端点上就是他这个区是底面，底面的一个圆是切了一半的，所以呢，选择圆，命令在这个端点上绘制一个半加二的圆，好利用直线连接镶嵌点下来，把左面剪掉， 这一半就出来了，将它向右进向进向过来，底部这个区域是从这个端点过来的，所以我们在画圆的时候，直接从这个端点向右追中二， 半径二，然后向他把他向右牵过来，进一下，这个有他的一个四个角，四个角 之后，这一块区域刚好跟他相切的，因为从第二个，从第三个开始，他们才开始受力的，所以呢，这个区域是直接相切，原命令从这个终点最终过来半截啊，再出了啊， 然后利用直线跟他们相切，就弹力弹相切，下面是一样的，相接过来，再相切一次，点这个圆相切下边， 切完之后，右边这个区域就是这个，这个位置我们前面说过，他大概呢是在呃，六到七之间这个区域啊，这根切线需要做一下直线，按上面这一个弧和下面这一个形成相切， 切完之后，那么将这个虎是由复制向左，也就是复制一个七上面这个位置，把它 从这个向前点复制过来，利用子线连接切点 向前，再向前。好，切完之后呢，这个中间的间距为十的，这个可以两边各复制一遍就可以了，只有把这个左边复制一个出来，向右十，右边也是一样的，复制一段就可以了， 向左呢是十。最后将这两根线就将将这个矩形我们先隐藏起来，把这根线延长一下，因为这根线不够，要封闭一下，就这个位置需要封闭， 可以对这个圆柱的旁边位置多加一个填充，带去填充，填充改好压力，压力是斜线，让他添加对象，就占框旋这个圆和他们就可以了。 然后呢，这个时候，当然啊，他的比例不对，对吧？所以改下比例，把比例改小一点，零点五，零点五还不够，差不多，对吧？差不多，这样就可以了，填充完之后这个图就完成了。好，我们下期见。

大家好，今天给大家讲一下如何按照弹簧啊？弹簧有两个基本的要素，第一弹簧的弹力，第二弹簧的形成， 就像这样，他这个有个形成弹簧，然后来讲就是说我们在安装弹簧的时候，有个就是叉烧也好，还有荷叶也好，他有个轴心 啊，就是说我们这里的轴散，那我们如何决定这个弹簧装到哪里呢？比如说我们上面来讲 有这计算一下的，如果计算呢，就是说我们把这个 这个门的重量算出来，门的重量，门的重量多少，一般在说的我是很多三间老店都能算出来了，说门的重量还有门的重心找到假设这个门的重心在这里， 他的重量就是不记了啊，就这个样子， 那我从这来看，直观一点，我给你截一下图， 门的终身在这里，门的门的重量下来，在这个地方。二腹肌 大大的轴心，轴心在这里， 看这个决定， 这简直就是我们这个安乐， 那就是 f， 如果你这个角度门的角度开好了的话，就定好的话，那这个数这一个就是一个糖数了， 那另外呢，我们再找一下，找一下这个另外一个 参数，就是弹力到这个到这个走深圳这个距离弹力来讲，我用我用这个律师表示的讲，这是弹簧的弹力， 哎，再再找一下弹簧的弹力 到这个轴心的这个距离，这个距离弹簧弹力产生的弹力，他的原来这个筋上的产生的弹力到这个轴心 垂直的这两方是垂直的，这个呢就是 啊，好了，那一般情况下是这样的， f f p 乘以 l 二要大于 f g 乘以 l， 门 应该了解，大家应该应该应该把这两趟算出来就 ok 了，大于多少呢？一般在前一般情况下大于百分之二十到三十就 ok 了，就又会留点余量。 这个这个东西算出来之后，因为这里呢，哪个是变量呢？这里来讲二二二，只有这个二二是个变量， 为什么呢？因为你这里，因为你这里可以移动，可以活动，还有这里这个地方可以活动就行了。你把这两条调到大衣，他这个大衣这个这个重量跟 l， 因为这个门你这个角度是固定的，也所以快到哪个地方你想 快哪个地方就快哪个地方快，搭一个，这样地方就 ok 了。比如你还会喝上一点，那这个东西也会 lm 也会产生变化，不知道这个时候大家听懂了没有？ 然后呢？这个算好了之后，那基本上把这两点如果你如果算的合适的话是大于的话，那那就 ok 了，这两点就固定了，那固定呢？还有个还有个关键的问题， 这王门关起来之后，关起来之后，关掉之后呢，这里就会有个大家要注意的地方， 就是说我们这个力的方向往这边去会产生一个这个力道，这个点 有个距离，最好是有点距离，没有距离的话，如果假设这个力是往这边去的话，这个这个弹力，这个弹力正常弹力往这边走的话，那就门容易打开 啊，容易弹起来和合不了。呃，不知 大家听懂的朋友啊，我是专门搞这个这个设计的。嗯，关注一下我，到时候帮帮我这个网站，谢谢，谢谢大家。

你画个弹簧要多久？我们比比谁画的快。 先调用一个驱动图形 啊。找到啦，弹簧 直接生成就可以啦。 再来一个， 类型和标准都可以选择，尺寸也可以调整。 完了完了，刚刚忘记调整弹簧的粗细了，怎么办？ 算了，错了就错了，修改一下尺寸就好了。 好了，变粗了， 让下面这个再变长一点吧。 好了，我画完了，你呢？

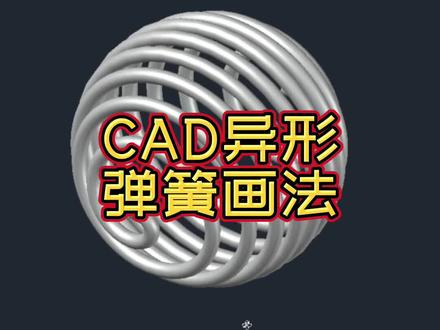

cad 异形弹簧画法首先呢，我们把它调成为西南等楼侧，然后调整为我们的二位显框的模式。那我们输入 l 直线，点击第一点，向我们 x 的方向画一个一百长度的线段，然后重复以上的命令，直线连接顶点，向下画一个五十的线段。 画好之后，我们输入 sw 确定，选择我们五十的现状为扫描的对象确定，然后选择我们的扭曲 t 确定。有趣的角度呢，我们输入三六零零确定，再点击我们扫描的路径，为这个一版的直线好。扫描完成后，我们输入球体，找到我们的一百线段的终点， 点击为球体的球星，然后找到他的断点点击。点击过后，我们把它切换为真实模式，输入 in 确定，选择所有的对象，点击确定，找到他们的公共处，然后输入 x 确定，将其分解。分解完毕后，我们把内部的所有的线段，多余的线段删除。删除过后，我们在其旁边输入 c， 画一个半径为三的圆，然后输 sw 确定，点击圆 确定，点击我们要扫略的这项线。我们要强调一下，因为现在所有的路径为断点路径，所以说在此之前我们要先选择路径，选择好全部的路径，输入 g 把他们合并，然后 sw 确定，选择圆确定，选择我们的路径。取消的弹簧就做好了。怎么样，你学会了吗？

大家好，来学习一下这个模型的创建方法，他是这个有看到吗？叫做电话线，画圈不是弹簧哈，单身狗才叫弹簧，是不是？好，咱们来看一下哈， 那咱们采取的思路呢，是让一个圆围绕着这样的一个弯弯曲曲的路径呢进行扫略，所以说如何去做出这个路径才是关键。那首先来画一个圆圆的尺寸呢？随意，我先给到一个半径十八， 然后再来画条竖线，长度呢给到一个十点一下直线，从这个相线点先往上追踪一个五的高度，然后再反过来给他画一个十的高度就可以。 这个时候呢，咱们是让这条线围绕着这个圆呢进行扫略，扫略一圈，那么在这一圈的过程当中呢，咱们这条线会进行自转， 自转一个二十五圈吧，来看一下，首先点一下扫略，然后呢选中这条线空格一下，那他如何进行自转呢？就是这个扭曲，你点一下，那么二十五圈呈上三百六十度，就是九千度吗？九千， 然后空格下再选择这个路径呢？圆好， ok， 稍等一下，有点卡哈，那当咱们扫掉好之后把它呢进行分解，分解是干嘛呢？提取一下他的这个边线哈，好，分解一下， 好，分解好之后呢，咱们把它全选好，稍等一下啊，这边有点卡卡的，然后咱们再剪去一圈，只留一圈哈，他有两圈，那这一圈呢就是咱们所需要的一个路径，对吧？那下面呢，咱们再来画个圆圆的半径呢，我给到的是一好，你画圆画多边形都无所谓的哈，再少留 好，这边的扫略呢，也是非常慢哈，主要是咱们这个路径线它的一个结构呢？会比较复杂一些哈。那么大家学会了吗？如果学会的话呢？在评论区打个六六六，咱们下节课再见。当然也可以把你画的拍个照发上来我看一下哈。

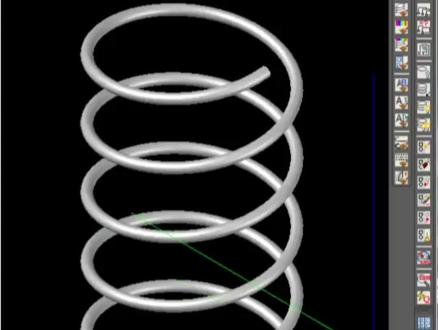

cad 划三维弹簧调整，我们仕途为西南等轴侧啊调成为真实的模式。好，下面我们数一个快捷键， h e l i x 确定，我们随意指定一点，然后给他下面底缘的半径为五十，确定上方顶圆的半径为五十。确定好，然后我们输入一个 t， 他的圈数，我们给到五圈 高度呢？我们随意啊，可以输一个二百，随意一个高度高度。输完毕之后，我们在空白处 c 画圆，画一个半径为三的圆，然后我们输入 sw 扫略，点击圆确定，点击这条螺旋线， 稍等我们会发现，哎，他就形成了一个简单的弹簧的三面膜像。如果有什么不同的见解，会有更好的办法，欢迎大家在下方评论，我们一起探讨。
