今天我们来讲解一下室内设计如何绘制房间的立面图，比如像这样一个次卧，我们需要把它的立面图画出来，我们输入快一键的 lm 空格， 在弹出的这个框呢，大家选择框选矩形空间，然后二乘二的四个立面，然后我们再选择层高，层高呢我们给两米八，这个量高呢，大家可以根据需要来，比如说三百五十，然后我们点击确定，接下来我们框选房间的内部， 然后我们在外面找个区域框，选出一个画立面图的区域来，那这样我们的立面图就大致画出来了，同学们学会了吗？关注点赞，下期咱们接着分享。

源泉设计很多建筑同行朋友都听过，这款插件功能非常的强大，它集成了建筑设计、室内装饰、钢结构、木墙等绘制的功能， 能够实现一键出平面图、立面图一键绘制墙体、窗户等等，实现了 cad 绘图的高度集成化、智能化。 今天我会通过一个户型平面图绘制这个例子，让大家了解到这款插件是如何的强大。 首先我们讲一下圆圈三插件如何加载。首先在电脑中找到圆圈插件存放的位置，打开 圆圈插件，圆圈插件的安装包解压以后会出现这个文件夹，点开文件夹，找到这个 instar， 这个文件直接往 cad 里面一拖一放， 正在安装菜单栏就会出现这个源泉设计，就表明源泉插件已经成功加载了。第二种方案也可以在这个解压的文件夹里面点 set up 安装程序，安装以后 他也会出现这个源泉设计的菜单栏。对源泉设计这款插件不太熟悉的朋友，可以先 了解一下它的常用功能和快捷键。 圆圈设计也是自带有动画演示， 打开文件夹，点开截图动画，这里面可以看得到他的常用命令，都有动态的一个演示。 好，我们现在来通过一个户型平面图的绘制来演示这款插件的一个强大功能， 打开 c、 a、 d， 先根据户型平面图绘制轴线网， 这里我就不演示轴线网具体如何绘制的了。在 cad 命令行输入源泉插件的快捷键 x、 w w， 能够实现一键生成墙体， 设置墙后确定选中轴线，按空格一键生成的所有的墙体， 然后在命令行输入 a、 d、 t， 一键绘制门，在这里我们可以设置门的选型， 假如说我们的入户门是一个子母门，宽度一米确定，再设置强度宽为六十 确定，根据 c、 a、 d 的户型平面图，在这里选择入户门位置好，其余的门都是一个九百的门框， 设置强度的厚度， 一键生存。室内门， 这里有一个厨房门和推拉门 r、 s 门选型， 推拉门的宽度是一米六，选择推拉门，这里设置一米六， 设置 c。 墙洞居中好，一键生成推拉门，厨房推拉门，再看客厅的推拉门，二米六宽，一米六宽， 选择四开门，宽度二米六， 好。卧室这边还有一个推拉门， 宽度设置 宽度设置一米六。 所有的门洞都开完了，我们来一键绘制窗，输入快捷键 w、 d 绘制窗户，这里我就快速的演示一下，选择他木用的窗户形式， 窗户窗户窗户窗户窗户窗户正面这个落地窗我们设置一下大一点的宽度， 选择三米六，选择 ok， 窗户全部开完了， 我们来把轴线标示出来，在命令行输入 a、 j、 h， 选择对象，一键生成轴线尺寸标注， 然后我们来布置一下户内的家具，在命令行输入 j、 j 布置客厅厨房 wash， 这个是可以通过鼠标移动来控制它的一个布局，然后在这里选择 a， 布局样式可以调整， 继续选择 boss， 按 a 布局样式进行一个调整， 继续布置 watch， 不止餐厅 可以按 a 进行一个布置样式的 一个变化， 这样卫生间 选择淋浴品 继续布置卫生间这里选择马桶，选择一个蹲便 好。再布置一下户内的这个衣柜， 输入歪接快捷键，选择第一点，第二点，第三点， 这里有一个入户鞋柜，输入 dj 柜子，确定选择布置的直线， ok， 家具就布置完成了，再来给它加一个图框，输入快捷键， t k， 选择 a 三的尺寸，横四全高图签 确定套上来就完成了。一个户型平面图的绘制 速度非常的快。源泉插件里面的工人非常的强大，大家可以多去摸索发现掌握了这款插件，能让你的绘图的效率提升十倍二十倍。 需要这款插件的在视频下方留言私信提供。

朋友们大家好，我们继续来讲圆圈设计，在上节课当中，我们讲过在模型空间里头插入圆圈设计的图框， 那么现在来说一下在布局空间怎么样插入圆圈的图框。关于布局的知识，属于 cd 的范畴，请参照我已经发布的系统教程。这里边不多说了，单击这的布局一 好，滚轮缩放一下，再说一遍。如果朋友们对这些现象不明白，比如这些现象 像这个蓝色的是吧，图标，像这个灰色的，像这个白色的区域等等，这都是相关布局的知识，属于 cd 的范围，我就不多说了，请参考我已经发布的系统教程。好，我来选择这 这个，这是一个自带的适口，把它删掉，按键盘的删除键就把它删掉了，踢开回车，选择一比一，这个很重要，在布局空间里边插入图框，一定要选择一比一，就是这么一个要求，明白吧，好，确定， 还是来选择 a 三吧，这些保持不变，注意这块啊，对应的一比一确定， 这就过来了。好，任意出单击 标注一下，或者测量也可以， 长边四百二十毫米，短边两百九十七毫米， 那么这个标准的 a 三图框就插入到布局里边来了，然后呢，在这里边把图拿进来， mv 回车创建一个适口，找到这个端点，再拽到 这个端点，适口就穿件好了。此时我们要进入到适口里边， 十字光标的把框在饰口内，明白吧，你这样十字把框就出来了，哎，要这样，十字把框在里边， 双击会看到是口的边缘，这个矩形四个边变粗显示，这就说明进入到是口里边了。好了， 拖动平移缩放好，我们看到了这个平面图是口内的一些操作，就相当于你在模型空间里边进行一系列的操作，对吧？就相当于在这里边进行一系列的操作， 那么这个图形匹配 a 三要合适，要美观，那么他该显示为多大呢？通过三节课我们知道一比一版是正好的，在这个地方 选择一比一百，就是这个后边有一个百分比的显示，实际上你可以 可以把这个关掉，这有个百分比去钩单机好了，再来点击这个地方，看到啊，这个按钮，还有这个小数点的啊，还有这个箭头属于一个按钮，注意啊， 你在这上面差不多任意处点都能出来，这个明白吧？好，单机一比一版看到了吧，有变化。好了，我们再通过平移 目测局中局势口争就行了，这个当然我们也可以把它进行一个精确的局中，需要做一些辅助线，是吧？我们在系统教程里边讲过，这里边不必多说。好了，我们这先目测局中，之后呢， 就这样就行了啊，要进行一个锁定，这个地方有一个小锁的标志，单机停了， 颜色变了就锁定了，锁定了他就不会跑了，你看平移或者怎么着对不对？里边是口内平移或者说外边平移，你看这个图，他依然相对适口，是毅然居中的，如果不锁定啊，他在里边会乱跑乱动，是吧？就不行了， 看到了吧，这是指针到里边，十字光标到这出来变指针， 双击指针成了十字光标，这个时候你会发现呢，这个矩形这四条边也变细了，是吧？ 十字光标从市口里边出来了，来到了布局空间是吧？十字光标在里边叫模型空间，十字光标在外边叫布局空间，双击 最明显的变化是吧？四条边变粗，显示世界坐标系的图标，看到了吧？ xy 左下角的蓝色的图标没了，这就说明我们到了模型空间，好，出来变指针双击看到了吧，最明显的变化，粗的边框变细了是吧？然后这个地方的世界坐标细的坐标不见了， 那么这个地方蓝色的这个坐标又出来了，这就说明到了布局空间，清楚吧，那么快捷键的操作就是 ms 回车变了吧， 鼠标移过来就到里边了是吧？十字光标就到里边了，你这样出来虽然变质这， 但是这些现象并没有消失，说明是什么呢？进入到模型空间了对不对？进入到模型空间就相当于在这个模型空间里边是一样的，可以进行系列的编辑修改等等，清楚吧。好，那么 ps， 推车看到没有，出来了，注意现象的变化。这个时候就从模型空间出来，来到了布局空间，这是快捷键的操作， 我们插入图框就是在这种状态下插入图框的，也就是说在布局空间插入图框。好，总结一下，在布局空间内插入图框一定要选择一比一的比例， 这一点呢？模型空间与布局空间的相互切换，一定要切换到布局空间，换句话说，布局空间为当前再去查入圆圈设计的一比一的图框。好了，本节目说到这里再会。

让我们来学习在 cad 中如何使用源泉插件快速起墙体及标注。我们可以输入快捷键 x w w 空格，然后选择自己想要的墙体，比如我是外墙，我想要两百四，然后点击确定，然后进行空选对象空格，然后可以给一个比例点击确定，这样的话我的墙体就出来了。 那比如我想要标注，那我输入 a z h 空格，然后对它进行空选，点击空格，这样的话我的墙体尺寸以及轴号也就标出来了。那比如我想要标面积，那我输入快捷键 m j 空格，然后点击失去闭合范围，然后点击哪个空间，哪个空间的面积也就出来了，你学会了吗？

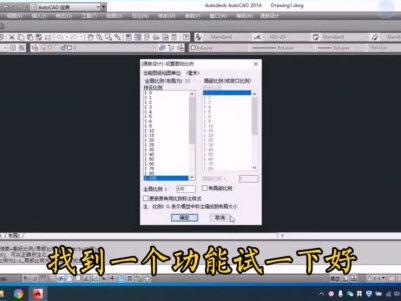

如何安装一个好用又免费的 cd 插件？今天张哥教大家安装这个源泉设计这个插件， 那么这个插件自己可以从网站当中自行下载，目前我已经下载并解压完成了，这个插件可以提高我们的绘图速度，非常好用。 我找到这个软件的安装命令，也就是 sup 点 ex e 双击这个就可以安装，那么我们要想安装的话，必须得先把这个 cd 呢给他关闭掉，我先关掉当前 cd 关闭， 关闭之后再进行安装。 cd 不能打开双击，双击之后呢出现一个列表，第一个我们选择第一个就可以了，然后直接选择 当前这一选项，然后选择中间这个安装到所选择的配置中点击，那么点击之后他就提示安装完毕，我们直接确定，那么我们就可以关闭当前文件，重新打开 cd， 我们做一个查看， 新建，新建一个空白的文件， 新建后我们看一下当前这个软件的菜单栏，最后这个菜单栏就多了一个 源泉设计，那么这里边呢就有这些对应的这些命令，那么我们这个插件呢就安装完成了。关注张哥，张哥会用更多的案例干货带你飞。

来看一个水电工程师朋友的问题求助，这是一张地下室应急照明的电路施工图纸，在这张平面图当中有多种不同类型元器件， 相同的元器件是用相同的图块来进行表达，他求助的问题是如何根据这张平面图纸汇总对应的元器件的数量来进行材料计划的申报，那这里是表达的是负一层应急照明， 这里是负二层，负三层，负四层。那如果说我们手动一个一个的来进行编号进行统计需要花费相当多的时间，而且 容易出错造孽，那如何快速的来进行元器件的数量的汇总统计，这里我们需要用到一个插件叫源泉设计，我们先加在源泉设计后，源泉设计下面有一个统计工具对应统计图块， 它的快捷键是 b b l， 在 cad 命令行输入 b b l， 回车， 好，我们选择需要统计的对象，那么我们将这一层的元器件都全部给他选上，选中部分会蓝色高亮显示， 接着点击确定好需要统计快的范围回车，与上一次选择相同，直接确定选择表格插入的位置， 这样整个图块全部统计出来了。 nice， 对它进行放大。 好，接着来看一下，那么对应的这个平面图当中所有的元器件全部进行统计，在这边有对应的数量 是不是非常的方便，这样我们地下的负一层的应急照明平面图当中对应的元器件全部统计完成。 当然我们负二层，负三层，负四层都可以用同样的方法来进行统计，再来演示负二层，提取输入 bbl， 确定，选择我们需要统计的对象范围，确定再确定， 选择统计输出表格的位置，点击，这样我们负二层的对应的元器键全部统计完成，对它进行一个放大。 好，这样负二层的所有元器件和对应的数量全部统计完成啊，真香，相当的高效， 所以工作中合理运用好 cad 的插件，就能起到一个事半功倍的效果。 ok， 统计多快就和大家演示到这里。

cd 圆圈插件怎么安装呢？我们打开圆圈插件安装包，找到这个后缀为 vis 的文件，将它拖动进去，这时候圆圈设计就安装到 cd 里面了。

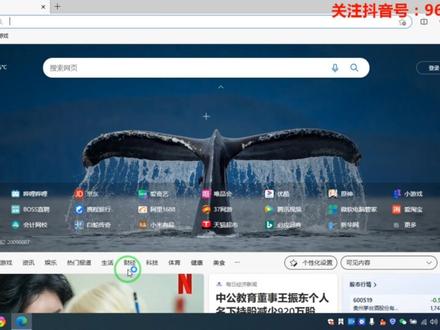

今天来教大家下载网红插件源泉设计。首先我们打开电脑浏览器，直接在搜索框里面输入源泉设计， 然后第一个这个就是他们的官网，我们看到这个网站网址 ww 点圆圈这几个字母，然后我们点击进去 往下翻，找到第一个简体中文，我们点击下载， 然后点击并存为给它放到 d 盘， 点击保存好，现在下载完成，我们关闭回到底盘， 我们找到这个版本，刚刚我们下载的，然后选中它右键鼠标解压到当前文件， 解压完成以后，我们打开这个文件夹进来，它这里面有两种安装方式，第一种是把这个文件直接拖到 cad 里面，第二种常规安装的就是这个 s t u p 这个文件，我们选中它右键鼠标以管理员身份运行， 因为我电脑里面装了 cd 和天震，我想在 cd 里面安装，我不想安装到天震里面，我就选中这个 cd 这个版本，如果说你想在 cd 和 听这里面同时使用的话，你就选择第一个安装到全部，就说你电脑里面有几个版本，然后他就自动给你安装几个，我就选择第二个安装到所选的配置，也就是 cd 二零二三版， 然后它会提示圆圈设计安装设置完毕，我们点击确定，然后关闭这个文件夹，然后再打开 cad 看一下有没有 好，我们现在已经把 cd 打开，我们看到这个菜单栏里面出现了源泉设计这几个字，说明安装没有问题，然后我们也可以测试一下它里面的功能，比如说它这个设备标注我们说 z b 空格 啊，他会提示设置图纸比例，也就是标志的比例，我们我们选择默认这是点击确定，然后 标一个坐标看一下，好，没有问题，说明我们安装成功功能，可以正常使用 这个右侧的，然后这个圆圈设计这个图标，我们可以把它关掉，我们点击圆圈设计，然后系统设定里面还有个打开圆圈图像按钮，关闭圆圈图像按钮，我们选择关闭，然后他就没有了。 好，这就是一个圆圈设计从下载到安装的一个过程。当然如果说你不需要你卸载的话，你可以直接点击圆圈设计，然后系统设定，点击下方这个卸载就可以了， 或者说你直接把那个解压出来安装的文件夹给他删掉，也可以卸载。如果大家对这个插件很感兴趣的话，想学习的话，可以直接在他们官网去下载，这个是完全免费的。然后 那个作者他下面有一个打赏码，如果大家条件允许的话，可以支持一下，这个作者还是很良心的一个博主，非常的 nice。 好，今天视频就到这里，谢谢大家，拜拜。

今天分享一款 c a d 源泉插件， ltc 一键楼梯， jj 一件家居布置， lm 一键立面， abs 一键外部标注，你学会了吗？

在 cad 中，源泉设计是一款非常好用而且十分强大的插件，那么应该如何正确安装源泉设计插件呢？这里主要有三种方法。方法一，直接将安装程序拖动至 cad 界面，首先我们打开安装包， 然后找到这个程序，选中这个程序，拖动至 cd 界面。 此时我们可以看到菜单栏上出现的圆圈设计是个这样，这说明我们的圆圈设计已经安装成功。方法二，输入快捷键 ap， 然后加载安装程序。首先我们输入快捷键 ap 空格，找到我们的安装包， 同样的找到 这个程序，点击加载。从这里我们可以看到插件已成功加载，但是还需进一步操作，我们点击启动组这里的内容，然后点击添加， 同样的找到 i n 开的这个程序，选中它，点击打开， 这样每当我们打开 cad 的时候，这个插件就会自动加载，点击关闭，然后关闭它。此时我们可以看到菜单栏上同样出现的圆圈设计是个这样，这说明圆圈设计插件已安装成功。 方法三，直接双击安装程序，选择要安装的 cad 版本，我们先关闭 cad， 接着打开圆轮设计安装包， 找到 set up 安装程序，双击打开， 选择我们要安装的 cd 版本，比如说 cd 二零一九，然后点击安装到所选择的可用配置中， 此时可以看到圆圈设计安装设置完毕，然后点击确定， 接着打开 cad 软件，此时我们也可以看到在菜单栏上同样出现了圆圈设计四个字样，这也说明我们的圆圈设计已经安装成功。点赞加关注，学习更多 cad 小技巧！

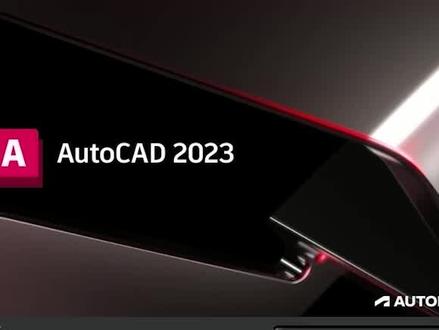

一代版本，一代神，代代版本用盖伦，这 cad 中的盖伦啊，就是我们的源泉，设计虽然不高端，但可以人人拥有，而且实力很强大。像这个图框，我们只需要输入 tk 空格，在绘制图框里面可以设置我们需要的图符、 图签、样式等参数，点击确定，我们的途观就生成了，还可以更改里面的文字，你要是还没有的话就拿去吧。

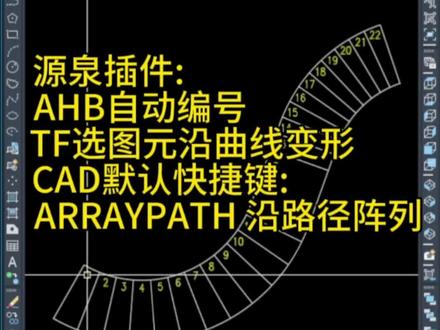

圆圈插件， a、 b、 h 环形编号快速编辑楼梯踏步编号快捷键， orapf 沿路径阵列 圆圈插件快捷键， tf 选图源沿曲线变形。
