施耐德lc1d170接触器如何接线

大家好，我是晒得电器技术支持，下面将为大家介绍 l c l d c 幺零 m 五 c 接触器的安装和接线。 l c 幺 d 四幺零 m 五 c 包含接触器本体线圈 l x 九 f j 九三幺、准流器 d r 五 t e 四 u 安装支架 la 九 d 零九九八幺和动力端子固定螺丝 lcld 四幺零 m 五 c 是直接固定在安装板上的，底部有两块可移动的铁板，八个固定孔 两组，四个固定孔可调螺钉上下间距一百八十毫米出长，左右间距八十毫米，可以在六十六到一 百零二之间调整。螺钉上下间距一百二十毫米，出厂左右间距一百七十毫米，可以在一百五十六到一百九十二毫米之间调整。下面为大家介绍如何安装和拆卸 l c l d c 幺零 m c 的线圈儿。 接触器顶部左侧安装孔内有一个蓝色的卡扣，使用螺丝刀按压卡扣向外拉线圈，当蓝色卡扣移动到右侧安装孔后，再次按压蓝色卡扣，继续移动线圈，即可完全取下接触器的线圈。 安装线圈时，双手拖住线圈，避开铁芯部分，将线圈上面的安装槽对准接触器上的安装槽，按压蓝色卡扣，将线圈轻轻推入，当蓝色卡扣到达 左侧安装孔，听到咔声即安装到位。下面为大家介绍整流器 dr 五 t ecu 的安装方法。整流器有两类固定方式，一、整流器直接固定在线圈上。二、通过安装支架 l a 九 d 零九九八幺安装固定。若现场条件允许，可以将整流器直接卡接在接住器下方对应的卡槽上。 注意整流器铭牌侧朝外卡装使用自带的短接牌、短接线圈上的零一端子和整流器上的正端子。 当整流器通过安装支架 l a 九 d 零九九八幺安装固定时，有多种不同的固定方式使用 安装支架上的金属架通过 m 四螺钉固定， 使用安装支架自带的 m 四螺钉固定， 将安装支架卡导轨固定。 接触器线圈切线图如下，从一处交流侧断开供电线圈，动作时间为五十毫秒。从二处直流侧断开供电接触器线圈，动作时间为二十毫秒。 可以根据现场的实际工况自行设计对应的控制回路。以上就是 l c l d c 幺零 m c 接触器如何安装和接线的全部内容，谢谢大家的观看。

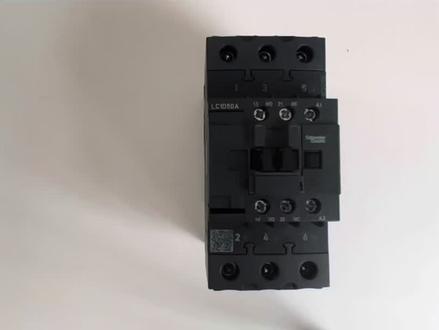

老铁们大家好啊，今天看一个师麦德的交流接触器，那他的话上面 l 一 l 二三是接他的一个电源啊，底下 t 一 t 二 替他接负的啊，这个的话他是带了一组开点，一组必点的，二一二二是必点啊，幺三幺四是开点，然后这边是 a 一，这边是 a 二啊， a 二是接线圈啊，这边还有个 a 二， 使用的话都是一样的，不管你是什么品牌的啊，然后什么施耐德也好，正泰也好还是德利西也好，都是一样的，还是说 app 都 都是一样的，使用都是一样的，任何品牌都是可以进行相互替换的，只要是说啊工规格相同就可以了啊，施耐德全系带有现货，需要的就联系我吧，价格非常的好啊，谢谢支持。
