小度9C智能屏拆解全过程

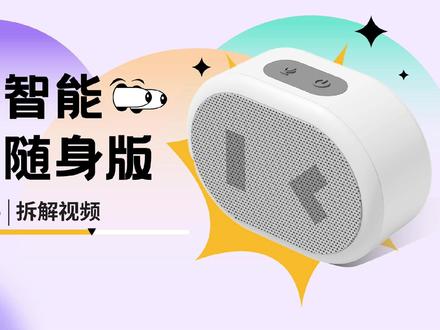

今天我们来拆解的是小度智能音箱随身版，搭载独立全屏扬声器，提供澎湃饱满的音质。内置小度智能助手一键唤醒，实现便捷语音操控，还支持免提通话功能，一键接听通话，声音清晰明亮，可支持连续十小时的音乐播放。 接下来我们一边开箱一边来看，包装和设计简约，正面有产品外观和产品名称，背面有百度品牌 logo 以及产品的部分信息，一侧是图文展示小度的功能特点，另外一侧有语音指令介绍，顶部设计小度品牌 logo。 打开包装盒，里面有小度智能音箱、 usb a to micro usb 充电线、便携挂绳和产品用户手册。小度音箱是椭圆形的柱体设计，机身是哑光，质感 小巧迷你，方便外出携带。机身正面出音孔采用了类似于品牌 logo 的金属网罩和涂鸦设计，内部藏有麦克风石音孔和指示灯，这个适用于反馈音箱工作状态的指示灯。 背部有 micro usb 充电接口，顶部是电源开关和唤醒语音助手按键，底部设置有橡胶垫防护。实测整机重量约为八十一点二克，使用 charger light power z k t 零零二充电时的功率约为二点二五瓦。 下面我们开始进行拆解，看看内部结构配置信息。取掉扬声器出音孔金属盖板，金属盖板下方通过螺丝固定扬声器和盖板，卸掉螺丝，打开腔体， 电池和主板分别设置有框架固定在腔体内部。盖板内侧有扬声器和麦克风单元。挑开连接器，取出所有元器件， 内置聚合物理离子电池，型号，五零三零三五，充电限制电压四点二伏， 容量五百毫安时，一点八五瓦时。来自深圳市宏盛泽能源科技有限公司撕开电池绝缘保护， 看一下电池保护板电路，这个是锂电保护 ic， 负责电池的过充电、过放电、过电 电流等保护。这个是猫丝管，配合锂电保护，负责电池的充放电保护。看一下音箱喇叭正面振膜背面覆盖有海绵电防震，将喇叭跟一元硬币大小做对比，实测喇叭尺寸约为四十毫米。 这是音箱主板电路，这个是联辉科 l t k 五三一三 f 音频功率放大器，内置自适应声压，具有 a g c 防破音功能。 a b d 内模式切换自适应超低底噪，超低易安麦。 这个是绿波电容，用于扬声器功放供电声压绿波。这个是博通 bk 三二六六 qn 四零 d 蓝牙音频 soc， 低功耗，高级程度集成了高性能蓝牙射频收发器、功能丰富的基带处理器，多个模拟和 数字外围设备，以及包括音频、语音和 spp 配置文件的蓝牙协议站。内置 flash， 支持蓝牙五点零双模，支持声学回声消除和单麦克风通话降噪。二十五级音效调节模式。芯片内置充电器，十六位 d c d a c， 支持多种接口。 这个是为蓝牙音频 soc 提供时钟的精准。这个是板在蓝牙天线，用于无线信号收发。这个是五百毫安线性铝离子电池，充电器为内置电池充电。 两颗不同颜色的 led 指示灯，用于反馈音箱的工作和充电状态。两颗贴片焊接的功能按键，这个是注集体麦克风，用于智能助手和语音通话功能。十一小度智能音箱随身版，小巧迷你，重量仅约为八十一点二，克 持，舒适携带方便，内置四十毫米喇叭。加注，集体麦克风。十一采用鸿盛泽五百毫安时锂电池，主控芯片为博通 bk 三二六六 qn 四零 d 蓝牙音频 soc， 支持蓝牙五点零双模， 支持声学回声消除和单麦克风通话建造功放芯片采用联辉科 ltk 五三一三 f 音频功率放大器。 ok， 以上就是关于小度智能音箱随身版拆解，这里是我爱音频网，我们下期再见。

呃，大家好啊，今天维修一个，大家伙叫小杜，什么旋转智能屏啊啊？反正他叫小杜七幺零，型号是七幺零。然后他这个问题呢，就是触摸屏炸了啊，应该是什么硬物砸了， 然后咱们给他更换一下，嗯，触摸现在是完全不好使的啊，然后咱们研究他怎么拆，主要这期视频就是跟大家分享一下这个东西的拆装啊， 观察了一下他四周有那个胶垫，但是里面没有螺丝，然后根据以往拆一些音响的经验啊，他应该就是拆这个喇叭这个网， 把这个喇叭网拆掉了之后，里面有六颗吧，好像是六颗螺丝，然后拆掉之后他这个还不能直接拿掉啊，他四周有卡扣，咱咱们在撬这个东西的时候一定要小心啊，如 如果你非专业人士啊，咱们就尽量不要去弄他啊，还是交给专业人士去拆，然后拆。他这时候拆掉了之后还得需要加热啊，需要加热，他这个触摸屏和这个液晶屏，他是粘在这个框上，用的是那种特别黏的那种双面海绵胶啊， 然后刚才看了一下他这个内部布局啊，内部布局实话实说啊，真是很简单，主板非常小啊， 他这个东西啊，嗯，我问了一下顾客，顾客好像说说是当时花了两千多，很贵啊。嗯，不能说他不值这个钱，虽然说硬件可能跟不上，但是他可能就是软件啊， 就是，呃，可操作性，可玩性可能会好一些吧，毕竟这个东西啊，你要说买按性价比去买的话，那可能是不值， 但是他人机交互可能会好一些。他也什么什么语音唤醒啊，就跟那个小爱同学啊，什么小杜，小杜啊，跟那个性质是一样的啊，所以说咱们就不论不去评价他这个东西价钱了， 然后拆这个触摸屏，拆拆这个触摸屏啊，他这个我拆了之后发现他跟这个液晶屏是粘在一起的，但是根据我维修屏幕的经验来看的话，他不是那种全贴合的啊， 就是液晶屏四周用双面胶粘到这个屏幕上的，然后咱们用钢丝给他分离一下就可以啊，这个分离还是很简单的，不是全贴合啊，然后再一个啊，全程操作一定要小心啊，毕竟这个屏幕也不便宜，也也很贵啊。然后找一个原装的触摸 给他装上，测试一下，确定没问题啊，然后咱们开始装机，装机的话就非常简单了，你怎么拆掉你就怎么装就行了啊，然后最后测试一下， 看看触摸啊，灵不灵敏，然后有没有断触的地方，百分之百没问题，这样的话咱们就可以那个完整的交换给顾客啊。好，就到这里吧，再见。

今天来维修一个小度充电口，样子就这样子， 先把前面这个面板盖拆下来，已经拆下这个面板盖有很多个螺丝，这里， 然后这个显示屏要拆下来，显示屏下面都有很多螺丝，看到了吧？有几个螺丝，不然你猜不出。这个主板有排线座， 这个嚼的是很硬的， 所以一边加热一边最好搞点酒精打下去。现在拆下来了，这个内部结构就这样子，这个是喇叭整体， 充电座就在下面，喇叭整体的下面， 那这个就是充电座，就说维修一个充电座起来就很麻烦，我现在把充电座拆下来了， 直接换这个充电口。
