同学你好,我们来看这道题,用一个平面去结五棱柱啊,边数最多的结面是什么?是几边形? 我们首先来看一下这道题涉及到的知识点, 那么这道题主要考察同学们的空间想象能力啊,主要考察截面图这个知识点。 洁面图。 那我们啊具体的来看一个五边形 啊,五棱柱啊。同学们想啊,如果一个平面啊,在这个五棱柱上啊结,那么想获得边数最多的结面, 那么如果只是在这个腰上腰上结过去啊,那么应该就是 他获得洁面,应该是与五个面相交,那么就有五边,五个边,所以得的就是五边形。那么要想获得洁面最多就应该与这个 越多的面相交越好。也就说这个平面与这个五棱柱啊,越多的面相交越好。那个那么这个五棱柱一共有七个面啊,最好是能和这个七 一个面都相交,那么就可以。那么能不能相交呢?同学们想我们可以啊,在腰上切不行,那么就是从上切到下,那中间呢,还过这个腰,那么就可以了。那么具体 画一下,画出来就是这样的,你看他在上面哎,这里贴得到一个 一条边,又在下面,这里又有一条边啊,与这个侧面又有五五五个边相交, 那么所以呢,最终得到的就是有七个边,形成的是一个七边形。所以啊,边数最多的结面是七边形, 那么能不能更多呢?那么显然也不可以,因为这个面已经与五棱柱所有的面都相交了。五棱柱一共有五个侧面,再加上上下两个底面,一共七个面啊,与这个 这个平面,与这个纹路所有的面都相交了,形成的是最多,也就是起变形啊。那么总结一下 这道题考啥的知识点,主要是啊洁面图这个知识点 啊,需要同学们有一定的空间想象能力和作图能力。那么这道题就讲到这里,再见。
粉丝1820获赞1.9万

好了,刚刚呢我们分析了这两个面啊,一个呢是侧平面,一个呢是正垂面来切的啊, 侧平面正垂面他都有各自的特点啊,要注意。平行面呢,他是符合一面两线的啊,就他的三面投影就是 有两个面,里头的投影是线,只有一个面,里头投影是面,而垂直面的投影特性,它是符合两面一线就是它呢是正面投影啊,现在是正面投影是一条线,水平投影和侧面投影都是两个面, 所以就看这条线出现在哪个面啊,这个线现在出现在微面,就是我们的正垂面啊,就正垂面,所以现在呢是被一个侧平面和一个正垂面来切的,所以接下来呢,我们开始画这个图形,画的时候呢, 咱们这次用圆规,因为他也没有给四十五度线,就是主视图和俯视图都有了啊,主要是来画这个左视图,咱们通过啊,用圆规符合投影规律,高频起宽向等来做就可以啊,高频起宽向等来做就可以,所以我们首先呢高频起这条线是没有问题的啊, 对着呢啊,最低的,最高的啊,也就这个图呢,它必须符合投影规律来画啊,不符合投影规律就不对了。 好了,接下来呢我们看啊,这个有了之后呢,我们先看这个侧平面,切完了长,对,正是这条线对应的左视图,我画出来说了,是个长方形的面,应该怎么画呢? 取决于他俯视图的宽度,大家一定要注意啊,宽要从这里量,他是对称的啊,看准了啊, 中心线往后边,中心线往前边是一样的,所以咱们是对称的,量的时候就是这个中心线啊,往前 往后,大家注意啊,他是一样的啊,好了,就是你最终画的那条线的长短呢,跟这条线腐蚀图必须是宽相等啊,因为咱没有做四十五度线,所以大家看准了啊,好了, 这条线是我们要的,所以他画的不够长啊,需要给他加长。好了, 这条线啊,画出来了,画了之后呢,这个面啊,我知道是这么长,宽度有了之后呢,高度从祖师图这高平齐就可以啊,咱们用 这个来。对啊,主视图画线的时候,大家看正了啊,看准了咱们再画啊, 不能有误差啊,看准了再下笔。好,这个地方啊,画过来好,画到这之后呢,高度有了啊,我们就知道他上下啊,这次呢,画的时候不能画歪了啊,这条线画下来, 这条线也给他画下来啊,不能画 y 了啊,是个正的, 好,画好了这个之后呢,大家看啊,这就是咱们说的他的侧面投影呢,是个长方形。好,继续啊,大家看,这个就是 是我们刚刚我刚跟大家说的这个侧平面对应着啊,他切完之后,从左往右看,看出来就是个长方形。好,接下来接着看啊,从这个地方呢,往下边,大家会发现他的宽度呢,是在变化啊,他是变宽的, 所以到了这个地方的时候是最宽,所以我们接下来画他的时候呢,先让他高拼齐。大家看啊,中间这个地方最宽的地方在哪里啊?先给他画过来啊, 从这个点上高拼起,也就是先看对应的宽度,再高拼起,划过来之后呢,把它的宽度对应着取过来,就没有问题了啊。 好,接下来呢,看他最宽的地方呢,是在这里大家看不太好量,不太好量准确啊,所以把他这个最宽的点呢,轻轻的给他画一下啊, 好,轻轻画一下的目的是咱们一会截尺寸的时候好量啊,大家看这个图呢,实际上他这个细点画线画的不是特别好啊,中心线就是从这个中心线取, 中心线取啊,好了,这个地方啊,取完了之后呢,我们啊刚才是往后的往前的,大家注意是对称的啊,所以咱们往前往后都一样啊,中心线呢,往前 圆规不能变啊,中心线往后好了,找见了这个地方啊,这个地方呢,是我们到了最后和最前的最宽的地方啊,现在刚刚画的是这个点和这个点的 也画好了啊,接下来呢,到了这个地方,大家看啊,又一个转折点了,就是从这开始呢,我就变成窄的,到这呢变成了一个点啊,所以把这个点呢高频起给他对过来, 这个点高频期轻轻画啊,这是辅助线,所以不要画的特别显啊,这个点呢,我们要的是这啊,大家看就要他中间这个焦点,因为他正好这是后边,前边处于中间的位置。 好,这个地方有了,所以接下来呢,我们把这个五边形的左视图的给他连起来,用这个边吧, 给他连起来啊,就是找见的点呢,要给他对应上啊,给他连起来就行了啊,这边 和这边 好,这边也是先把这个斜的给他连上啊, 这边 好了,这个地方画完了之后呢,接下来大家注意啊,我们下边这个地方啊,这个地方就是这个棱线和这个棱线呢对应的,他是一个直线下来的啊,因为咱们五棱柱在看的话呢,他那切完了之后,下 边你露出来的这个棱啊,他两个是直着啊,是一个千垂线啊,直着给他画下来,所以这个地方呢,先给他画上啊, 不能画歪了啊,看准了再下笔啊,好,这条棱线画出来,这条棱线也给他画下来。 好,这个地方呢,先补齐了,他就是俯视图哎,左视图他给这个尺寸都不够长,所以都需要延长。 好了,这个地方画完了啊,之后呢,把多余的线擦一下,中间做的这些辅助线啊,多余的最终没有用, 要擦干净了它 好了,画好了之后呢,紧接着我们再来观察一下啊,下边这块多余的一丢丢擦了吧, 检查一下,咱们还少什么线啊。 好了,目前呢,大家看前边能看到的这条棱有了,这两条棱也有了,但是后边的这两条棱是看不到的啊,要画成什么呀?细虚线 从左往右看不见这两条棱线啊,所以对应着他的宽度呢,还是在这个地方来截取之后呢? 往前往后是对称的啊,不一,这是往后量的,往前往后对称的,所以我就给大家都取上了啊, 好了,大家一定要会看啊,这是后边,这是后边,靠近祖师图的都是他的啊,后边啊,好,这条线呢,画成细虚线,注意啊,他是细虚线, 好做的时候看准了再下笔啊,细虚线呢,是一段一段又一段的,所以咱们画的时候呢,尽量让每一段的长短时 一致的啊,中间空的时候呢,也让他间隔大小一致的,这样画出来的这个图形啊,比较规范也比较好看啊,右边这个也 给它画上啊,也是细虚线, 最后大家画完了一定要注意啊,需要有二笔铅笔呢,把整体的这个图形啊,整体的这个图形都要给他 加粗了啊,尤其这两条线,我看画的有点细啊,大家一定要注意,自己画的时候也是啊,考试的时候也是一样的啊,最后一定二笔铅笔呢加粗啊,加粗了之后呢,你这个图形才能看到好看啊,才能看到完美, 这条线也给大家加粗一下啊,好了,其他线条呢,我在这就不给大家加粗了啊,咱们自己画的时候呢,一定要注意啊,他是啊,粗 实线的,用二笔铅笔呢,最后该加粗的一定要给他加粗一下啊,有同学会问到,这边的辅助线用擦吗?这边的辅助线假如你画的是细实线的话,保留没有关系,但是图形里边多余的线一定要擦掉啊。好,这个题呢,我们就给大家讲到这啊。

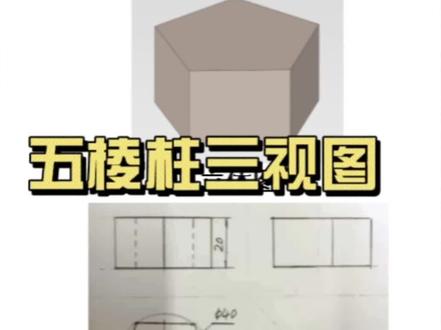

先来看成品吧,先画俯视图, 做中心线, 去半径二十毫米,画圆 作正五边形。这里不详细讲述五边形画法, 想了解五边形画法,请看往期视频。 坐五棱柱底面投影, 取高度二十毫米做顶面投影, 长对正宽相等做棱边投影, 看不见的棱边化成虚线, 标上尺寸,擦除多余线条,完成。

好,大家好,今天呢,我们用卡萨来画正五棱柱的三式图,已知呢,正五五棱柱,他的俯视图啊,这个俯视图是正五边形, 让我们补全三式图,这个正五棱柱的高呢是二十五,好,那如果这样的话,我们来看,来看这个主式图, 主视图应该是我们从这一侧啊,从前面看的啊,从前面看的,对于俯视图来说,这一侧是前,这是后啊,这是左,这是右,那就是我们从这个角度去看,从这个角度去看,我们能够看到的线啊,能够看到的线, 好,首先我们能够看到这个点,对吧?哎,这个点对应的线,好,哎,长,对,正,那么我们还能看到这个点对应的, 嗯,还能看到这个点对应的线啊,对吧?嗯,所以呢,这个我们从这侧看,应该能看到的是这三条线啊,三条线啊,那么他的高,我们先画啊,先画了一条线,好,我们就在这个位置 讲话第一条,然后他的高是二十五,好,我们偏置单向距离是二十五, 好,我们向上,好,这个高是二十五,好,那么我们现在呢,把这点连起来, 捡起来,把它进行修剪。 好,那这样呢,我们就得到了这个正五棱柱,它的主视图啊,主视图,那么根据两个视图呢,我们还用投影规律,我们很容易来确定出它的左视图,那就说从这侧看, 从这侧看呢,我们能看到的线是这条线,这条线还有这条线,对吧?哎,那我们这时候我们用辅助啊,辅助,首先这个点对应的线啊,对应的线,那 我们看他应该能够看到的这条线在主势头上,因为我看不见啊,看不见他,因为这个前面是挡着的,是吧?那他对应的点首先是上面这个点啊,好,这是高,对吧?啊?宽, 好。哎,那我们找到这个点了,那么对于还有这个点,对于下边这个点啊,在这个点是重合的,那这个点对应的高啊,在这宽,好,哎,那么这两点我们就找到了啊,这两点就找到了, 好,那我们再看,我们还能看到的是这啊,这条线也说那么对应的点,好,他这上面的点在这,下面的点在这,好,我们对于他长,对,正高平齐,我们再找一个宽 宽,好,我们找到这个点了,那么下边这个点啊,下边这个点我们找到了,哎,应该在这了啊,这个是高长,对,正, 正宽相等。哈,那这样我们已经找到了四个点了,对吧?哎,好,那我在这能够看到的还有这条线,那这条线这个最高点对应的是他啊,哎,这是长,然后这是高,那我们看他的宽宽, 好,那宽,我找到了,对应在这个点了,那么对应这条线对应的下边这个点在这了啊,那么他的高好在这啊,他的宽在这。哎, 哎,那么找到这个点了,也是这六个点我们就都找到了,现在呢,我们把它转为促时线,把它顺次连接起来, 好,那这个就是,呃,正五棱柱啊,它的左视图啊,它的左视图我们就把它画出来了, 哎,把虚线一删掉啊,这样这个正五棱柱他高是二十五,这个就画完了。

同学们大家好,我是你们的苏苏老师,今天我们来学习五人助的正本轴测图如何绘制。这个是外中啊,你要去点欧到点八的一个距离,这个是点八啊,八一,然后这个是七一啊, 然后我们现在找到了,这是几个点,一共有代表性的四个点啊,一点、六点、七点和八点,对吧?然后我们看 五,这是五棱柱啊,然后这个五边形属于一个正五边形,正五边形他的边长是不是每条边都一样呀?每条边都一样啊,然后我们来看一下,那能够找到代表性的边长是谁呢?画在轴侧图上,你看经过点八的 这条线是四三这条线,对吧?四三这条线,那我们可以画在轴测图里边啊,画在轴测图里边,然后我们看四三的这条线跟谁平行?同学们,四三的这条线和哪根轴平行? 和哪根轴平线?四三 和哪根轴平行?对啊,张涛回答对了啊,是 x 轴二和 x 轴平行,对吧?四三的这条线和 x 轴平行,那我们画在找侧图里边也一样啊,把这个 x 轴,哎,给他,向哪平移呢?向八点出平移啊, 把 x 轴给他,向点八处平移,哎,平移,平移,平移到点八一处啊,然后画一条直线, 嗯,换一条直线,那我们平移多大的距离呢?那我们需要来量取一下他们之间的一个线段啊,把点八啊量取点八到点四的距离啊,你看点八是不是在这个负方向,点四在负方向,点八的负方向,对吧? 点八两到负方向,这个是点四啊,这个是四一啊,然后我们 从点八两曲到点三啊,他在正方向,点八两曲到点三在正方向啊,好,然后我们再看一下,这是三一,对吧?那我们现在就是得出一条边长线了,一刀一条边长线啊,然后, 嗯,这样我们就能哎找到了一个边长了啊,一条边长,那其余的边长我们是不是就能找到了呢?对吧?啊?然后我们先给他描一下啊,点三到点四啊,这个是我们找出来的一个距离,对吧?然后我们来, 你看点四、点六和点五是不是在一条直线上啊?点四、点六、点五在一条直线上,那我们可以啊,把 点四和点六啊给他瞄出来,哎,给他延长啊,那点五你看是不是也在这条直线上啊?那我们来量取一下点四到点五的距离啊,量取一下点四到点五的距离,然后我们在轴侧图上已经找到了点四了,那给他是不是能顺利的做出点五呢?对吧? 啊?我们就能找到点五了啊,然后这个点就是五一啊,这个点就是五一啊,然后我们接着再来看点三,点七和点二是不是也在同一条直线上 啊?点三点七和点二在同一条直线上,那我们在这个轴测图里边找到了点三点七啊,那我们把它顺序连接,连接以后延长啊,延长,延长。那我们来找到点二啊, 点二,从点三两曲到点二啊,点三两曲到点二,从主轴词图上也是点三啊,向上做,对吧?向上做图啊,找到这个焦点,这个焦点就是点二啊,同学们,就是点二, 这个是二一啊,然后你看我们是不是就从从点一连到点五,点一连到点二,现在是点一有了,点五有了,点二有了啊,那我们就可以把它连起来了,把一一连到五一,嗯,然后一一连到二一,嗯, 一一连到二一啊,然后。好,那你看我们是不是能够顺利的找到五条边线,对吧?上方的五条边线啊,这个能够做出来这个五边形了。好,做出来以后,那我们来看一下他是不是有棱膛,对吧? 他是一个有高度的五边形啊。有高度的五边形,那这个高度也是说冷场在哪里表现呢?在主视图上啊,在主视图上我们可以看到他的高度啊,这个是冷场啊,就是他的高度。 好,然后我们看这个他的每条棱线,这五条棱线是不是都跟哪个轴平行?同学们,这五条棱线都跟哪个轴平行?来,我们来看一下啊,跟轴平行的,那我们一定要去做到跟轴平行啊,来把你的答案打出来。这五条棱线啊,跟哪个轴平行?

同学们,大家好,我是你们的苏苏老师,今天我们来学习五棱柱的正本轴测图如何绘制好,然后我们来看一下这个第二个图,第二个图的话,他给了圆心,给了圆心,对吧?这个是什么?正五边形啊?正五边形。正五边形,他的圆心在哪? 在俯视图啊,俯视图是一个正五边形,然后,呃,主视图给了他的,给了他的这个五轮柱的冷场啊给了五轮柱的冷场,然后我们去找他的圆心,然后从圆心我们给他分开。轴啊,这个,这个是哪根轴?同学们 啊,你看一下啊,这根轴,这根轴是哪个轴? xyz 的哪根轴?你看这个横向的这个,这个是哪根轴?横向的这个是哪根轴?同学们, 把你的答案打出来啊,是不跟着一样啊,对吧?啊?这是 x 轴啊? x 轴,然后我们这个垂直方向的这个是哪个?这个 啊,给他分开啊,这个是外轴啊,这个是外轴。然后我们再来看一下这个啊,以他的中心来为坐标啊,然后这个呢?是向上是这轴啊,向上是这轴, 然后你看我们的圆点中心的坐标,那 x 轴他在哪呢?以圆点中心为坐标啊,这个是他的在上端啊, x 的轴在上端,哎,轴在上端啊,然后我们画图的时候,首先啊,我们先去找这个 个轴上各个轴上他的焦点,去找这个焦点啊,去找这个焦点,这个焦点怎么找啊?然后我们先去看,嗯, 先去看这个,这是什么?这是外轴啊,跟外轴的焦点,对吧?跟外轴的焦点。嗯,那从欧点到外轴的一个焦点,他在哪呢? o 点到外轴的一个焦点啊,这个画错了啊,这个画错了,他在 sy 平面啊,表现的是五轮珠, 这个是我们的圆点。 那我们画画下这个啊,从点欧两举到我们给他标上啊,这个是点一啊,这个是点二,这是点三四 五啊,这个是六,这个是七。嗯,然后我们先去找点一,从欧点量到点一啊,欧点量到点一,你看一点是不是在外轴的副本轴,对吧?欧点量的点一在一的,一点在外轴的这个副本轴啊,这个,这个是点一啊, 这个是一一啊,你看这里都没有写啊,一一,然后接着我们再去看在轴上还和哪有焦点,还和这个五边心有,有焦点的是哪两个点?同学们有焦点的是哪两个点? 去签到啊,去签到啊,刚才我们没签到。有焦点的是哪两个点? 你看我们有焦点的是不是六点和七点啊,对吧?那六点和七点在哪根轴上呢? x 轴在 x 轴上啊,那我们把六点和七点给他描到这个轴侧图上啊,六点和七点零的轴侧图上,我们以点欧,嗯,两曲点欧到六的距离, 两曲点欧到六的距离啊,然后我们在这两曲点欧到六的距离, 嗯,这个是这个什么?六一,对吧?六一啊,然后同样两曲点欧到七点的一个距离啊,两曲点欧到七点的一个距离,七点的一个距离,然后我们 我们再来看,你看两曲,两曲谁啊?两曲,这,这还有一个焦点呢,对吧?然后看跟外轴上的一个焦点啊,这还有一个焦点。我们用点八啊,然后两曲点欧到,点八的一个距离,点八在外轴的正版轴上啊,然后两曲点欧到 在这换换。这啊?你要去点欧到点八的一个距离,把这个纸折一下,太大了,这个是外中啊。你要去点欧到点八的一个距离,这个是点八啊?八一,然后这个是七啊?

大家好,我是专注于高中数学教学的老李,今天教大家如何画正五棱柱。首先我们画一个正五边形, 正五边形画出之后呢,我们把平面直角坐标系的坐标轴放到这个正五边形上啊,从而确定呢是五个顶点的位置,然后我们把五个顶点的位置确定之后, 然后我们再进行画习二册的这个坐标轴,当然呢,我们的这个画位置的时候呢,这个坐标轴的选择,呃,怎么选都是可以的啊,我们选这样的一 形式呢,主要是为了让这个正五棱柱呢更集中一些啊。那接下来呢,我们来画一下这个斜二侧的坐标轴啊, 斜二侧的坐标轴呢,实际上就是跟直角坐标轴啊的这个角度呢,就相当于减半。斜二侧的画法呢,也主要是两个不变,两个减半,那么两个不变是平行关系不变, 平行于 x 轴的长度不变,两个减半呢,就是九十度减成四十五度,或者是变成一百三十五度,那么两呃两个减半的另一个呢,就是平行于歪轴的这个长度要减半啊。所以在这里边 我们在画的这个过程当中啊,先把这个底部的基础先给他打好,打好之后呢,我们再 来把这个上面的部分给他画一画。接下来呢我们开始标点啊,我们把正圆形的 abcd f 标出来,然后中间呢我们再标个 e, 这样方便我们 在斜二侧当中呢去画这个平行于歪轴的长度啊。那么标完这些点之后呢,我们继续往下去看, 接下来呢我们量取 ac 的长度啊,把 ac 长度量出来之后呢,为了方便我们把它转移到斜二侧的坐标系上,我们变一个颜色啊,变完这个颜色之后呢,我们再把这个 他变完颜色之后的这个进行一个复制啊,复制完之后呢,我们再把 fd 的这个长度呢 给他测量一下,把 fd 的长度测量完之后啊,我们再进行一个复制啊,再复制之后呢,我们再把这个 b e 的这个长度啊,我们分两段啊,给他标出来啊,分两段给他标出来,那么标出来之后 啊,我们把这个长度呢,再通过平移啊平移到我们的 斜二侧的这个坐标轴上来啊,这样的话我们就可以很容易的去把这个不变和减半的这个长度画出来。那么我们画这些长度的目的呢,实际上也是为了确定他顶点的所在位置啊,我们把 直角坐标系引入当中,他的一个主要的目的就是要确定我们在直角坐标系中和行二侧的这个画法的坐标系当中,他位置有一个什么样的变化,这是我们主要的目的。 那么接下来呢,我就开始把平行于 x 轴的这个长度啊 a c 给他平移到呃斜二侧的坐标系当中啊,我们记为这个 a p c p。 我们平移之后呢,由于这个长度呢是不变的啊,所以我直接平移过来就可以了啊。 呃,接下来呢,我们开始去平移歪轴上的啊这段距离啊,平移过来之后呢,我们需要对 对这个距离长度啊进行一个减半啊,我们先让他与外轴平行, 那么让他与外轴平行之后呢,我们进行平移,然后呢再把距离呢减少一半,把臂撇这一个点找到啊,找到臂撇的这个点之后啊,然后呢我们把它缩短, 把它重点找到啊,就是 b 撇啊,然后呢我们再把哎这个下一段啊,也是按照我们上边操作的这个过程啊,把一撇这个点找见啊,那么找见一撇这个点之后呢,我们再把 fd 这条线啊平移啊,他与 x 轴平行平移到我们的这个斜二侧坐标系当中来,再把 f 平和 d 做出来,这样的话我们的斜二侧之后的啊,这个五边形他的五个顶点就已经找到了,那么找到这五个顶点之后呢,我们就可以通过呃连接啊,把它这五个顶点 连上,连上之后呢,就得到了我们的这个斜二侧的正五边形,也就是说我们把正五棱柱的这个底基啊就打好了啊,我们把正五棱柱的底基就打好了啊,呃,我们把正五边形的各边啊顺次连接 啊,瞬次连接之后啊,形成了这个斜二侧的正骨变形。 这个过程呢啊比较简单啊,我们先把底部 打好,然后呢在底部画完之后呀,我们在画这个 z 轴的时候实际上就比较简单了啊,因为,呃我们底级打好就像建楼房一样啊,直接就开始往上建就行了,而且在这个 z 轴上呢,我们 没有什么呃其他的减半呀,或者这些的要求啊,他这个高是多长呢,他就是多长,所以在这里边我们将这个图形啊进行一下全选啊,图形进行一下全选,全选之后呢,我们把它复制一下啊, 复制之后呢往上平移啊,也就是说上下的这个层呢,就都已经找下了,然后呢我们再把这个呃他的这个中间的这一部分连起来,对吧?就是他的侧 长啊,也可以理解很大的高,对吧?啊?然后把它的五条侧棱啊,通过复制呢,都把它做出来啊,把这五条侧棱都做出来之后呢,我们在解决这个立体几何的时候呢,有一个问题啊,是需要注意的,就是我们被图形 挡住的部分,我们要画成虚线啊,我们要画成虚线,所以在作文这个最后一步之后啊,我们画虚线的时候啊, 一定要看好啊,我们是哪一个被挡住了啊,所以把挡住的地方呢,我们都画上虚线啊,那么在做的时候呢,我也是呃,把大部分画完之后呢, 有一个小的地方啊,大家等一会我看一下啊,就是我们的 a p l f p 的这一部分啊,他其实也应该是 被挡住的部分啊,所以我们在检查的时候呢,应该把这个角落上的这些啊,或者说我正面看不到的这些问题呢,都 挖掘出来,对吧?啊?把它找见,找见之后呢,我们把这个最后的一步的这个虚线啊,把它画完之后呢,我们就可以把辅助性的东西都去掉了,比如说做标轴, 对吧?啊?做标轴啊,还有辅助的一些线段啊,我们都去掉啊,都去掉之后呢,最后啊,我们会看到的。是啊,刚才这一步呢,由于是复制的关系啊,所以没去掉,我们可以选择把他直接删除掉啊, 那么把它直接删除掉之后所有的这些呃,辅助性的东西都删除掉之后啊,我们最后形成的这个 图形就是我们今天要教大家画的正五棱柱,那么也希望呢,这个做法啊对我们大家有所帮助,毕竟在立体几何当中解决方法有一个操作,确认这一项他可以很好的帮助大家,谢谢大家。

同学们大家好,我是你们的苏苏老师,今天我们来学习五棱柱的正本轴测图如何会轴平行的,那我们一定要去做到跟轴平行啊,来把你的答案打出来,这五条棱线啊,跟哪个轴平行? 这五条棱线跟哪个轴平线?知道的把答案打出来啊,不知道的扣一啊,同学们一定要跟着做啊, 这是对于你来说是建立一个立体模型,在你思维里边啊,建造一个立体模型的时候啊, come on, 来这五条沦陷,跟哪个轴平行没人知道吗? 你要跟哪个轴跟哪个轴平行啊?这是哪个轴?是不是这轴呀?啊?他跟你看都是从这个这轴是不是平移出来啊?是不是都是平行啊?跟这轴平行啊?那我们 做高度的时候也说过这几个点,一二三四五这五个点啊,给他像做这个这轴平行啊,他的平移线啊,然后我们从 把这个这一周给他平平移啊看看,嗯, 把这周给他做平移啊,过点五,我们给他向下做平移,然后点四,向下做平移,然后点三啊,向下 和平一,然后你看点一和点二是不是在里侧啊?然后我们看这个图形里边的时候能看到吗?看不到,对吧?看不到,我们需要做虚线啊,同学们看不到的地方我们需要做虚线给他啊, 好,那这个棱长多长呢?我们需要来给他测量一下啊,用你的圆规从五边形的呃,五棱柱的底端啊,量到他的顶端,量取到这啊, 把这个冷场给他量一下啊,然后我们过点一啊,向取取交点,点二取交点啊,点三取交点,点四啊,然后取交点,取他们的应射点啊, 然后我们得到这样五个,五个点,嗯,好,把这个五个点也是 跟上方的也一样深色连接起来啊,然后你看我们从点一连到点五,是不是在这个框架里边,在框架里边我们看不到,对吧?看不到的话我们用虚线来画啊, 看不到的地方用曲线啊,然后你看点五到点四,他的一个映射点是不是就能看到了啊?在外侧的能看到啊,里侧的看不到,对吧?然后我们把这几个映射点给他连起来, 连起来,然后你看框架里边的时候看不到啊,也一样啊,用虚线表达啊, 然后点二的映射点连到这个点三的一个映射点, 那做完应该是这个样子的啊,做完应该是这个样子的啊,做完的同学扣二啊,做完的同学扣二, 没做完的扣三啊,不会的扣出来啊,不会的同学把问题扣出来啊。如果你实在找不到这几个点,那你就给他把这几个音设点,你给他标上啊,这是五二,然后这个是四二, 嗯,这个是三二,这个是二二,然后这还有一个点,这个是一二啊,你实在不懂的话,你就把这几个点也给他标上啊,然后顺序连接,对吧?

今天我们用一个字母 l 来绘制一个五棱柱图形,先画出 l 的形态, 接着把线条延长,画出一个正方形, 在边缘的部分画出平行线,左边也是一样朝外面延伸,左右两边一定要对称, 把两端的线条连接起来, 继续在上面画出一个八字形, 中间画上虚线, 把虚线一直画到最中间的位置, 然后画出和上面图案的平行虚线,这样看起来才更加立体。 把右边的虚线也连接起来,这样一个五棱柱就画好了。

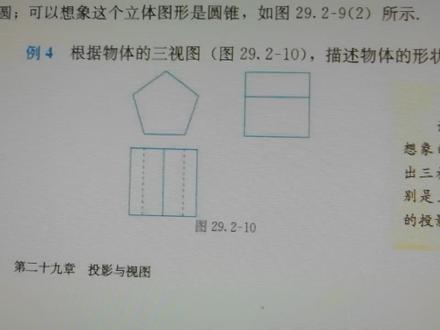

根据物体的三式图描绘物体的形状,这样的习题呢,我们经常会遇到看这样一个习题,这样几个三个图,他的三式图正面正式图是这样的, 这就是看他们这个五边形,对吧?五边形,那么下来就要看他的复式图,是这样的,就是五个面,下来 同样看出他这五个面,这是他的左视头啊,从左边看是两个面,一高一低两个面,那我们看他分析有主视头可知物体正面是一个正五边形,由俯视头可知,由上到下看到物体有两 两个面的啊,视图是矩形,他们的交线啊,是一条棱,中间的实线表示可见,另外两条棱的是虚线,是被遮住的。 由左势头可知物体左侧有两个面,势头是巨型,他们的交线是一条棱,可见到。综合着各势头可知物体的形状是个正五棱锥 啊,正五龙柱,正五龙柱,看这样一个图形啊,这样我们在三十头,反过来就说看到五龙柱要列出三十头,就是这样的,同样看到这样的三十头,我们要还原物体的形状,就 这是我们呀啊,学三字头呢,经常遇到的一种正反两个思路来思考问题的,问事情。好,我们今天就讲了试图的问题,希望大家能够记住这道理。
