cad六角螺母二维主视图画法

学的是思路，交的是朋友，大家好，我是你们的朋友郑源。今天呢我们一块来 画一个六角螺母，这边呢左边就是他的一个平面图，右边呢是我已经画好了一个六角螺母，大家可以看一下，里面有螺纹，还有这上面有倒角， 然后这是一个六边形的，就是这么简单的一个图，这就是一个六角螺母，看六边形的，然后里面有螺纹，边上有倒角。 首先呢咱们新建一张图纸，按照这个二维图纸来画， 咱们建好图纸之后，咱们来到这一个上市图，就是 xy 平面上，来到这之后呢，咱们看一下这张图纸， 他是一个正六边形，然后是他是外切，外切于这一个圆，这个尺寸是三十二，也就是这个圆的半径是十六，然后他的厚度是十六点八，然后他螺纹是 m 二十的， 这里有一个十二的小岛角，就是刚刚才咱们看到的，刚才咱们看到的这个 有一个小刀，有一个小刀角就在这就在这 好，咱们来画， 咱们还是把它最小化，把这一个最小化了，然后把它两个在这。 首先第一步呢，咱们就是画这个正六边形，画他的主体正六边形是怎么画呢？还是咱们以前从二维里学到的，画一个， 咱们点一下这个正六边形的图标，多边形的图标点一下之后呢，他让我们输入侧面的数，咱们输入六， 输六之后回车，这时候他让我们指定中心点，这时候我们点一下，点一下中心点之后呢，他让我们是选内切内接于圆还是外切于圆，咱们这时候选外切于， 因为另一张图纸也是那样的，选中之后呢，咱们把方向调好，方向调好之后啊，半径，半径是十六，这时候输入十六， 这时候他并没有按照我们实际的方向来来画出来啊，咱们可以旋转一下或者是重新画一下都可以，咱们旋转一下吧，旋转按住右键点这个几何中心，这时候捕捉到他的几何中心旋转九十度，旋转九十度就可以了， 然后就画出右边这一个图的样式来了。画出来之后呢，咱们继续画这一个圆，画这一个圆画他还是捕捉到几呃，几何中心画一个圆，为什么要画这一个圆呢？因为咱们 咱们捕捉的时候，咱们再调到一箱切上啊， 有一个切点，咱们点一下切点之后啊，就可以了，可以捕捉到他的切点上，或者是右 shift 加右键，然后点一下切点，这时候他就单纯只捕捉切点，这时候就很好捕捉了。为什么要画这一个圆呢？ 用画这一个圆的目的是一会我做这个，做这一个斜角的时候，我要有一个中心线，中心线的时候我要用这个圆的圆心做轴，做中心线，一会大家就可以看到， 其实这个圆如果是不画的话也能画出来，但是画出来会比较方便。是这样的，画好之后呢，咱 咱们来到东南等周侧，东南等周侧，这时候咱们可以点一下这个地方，点一下这，这里可以改周侧图或者是显示的。 嗯，显示的情况啊，咱们点一下这个俯视，点一下之后呢，咱们来到东南等轴侧。来到东南等轴侧之后， 咱们如果把这地方改成概念，点一下这个可以改成概念，咱点一下拉伸，点下拉伸，选中这一个六边形， 然后确认，确认之后呢高度咱们输入十六点八，十六点八，输入十六点八之后呢，这时候这一个 螺母的一个主体咱们就建好了，建好之后呢咱们需要怎么着？需要需要把这一个小岛角再画出来，需要画岛角的时候啊，大家是不是说是不是可以直接用岛岛角的这个 命令来画呢？咱们来到实体选项，实体选项卡这里有一个倒角，倒角，倒圆角，如果这个倒圆角他因为是十二度一，咱们可以随便画一个啊，咱们点一下， 这是这个半径，咱们随便点一下，预览一下，然后确认，确认之后呢咱们继续确认，你看这个就跟刚才咱们看的那个三维图，还有实际的图是很不一样的，所以这个用圆角排除了 咱们后退啊，可不可以用这个倒斜角呢？咱们点一下看一下， 还是选中这六条边，然后确认，然后确确认还是啊他还是，嗯，跟咱们刚才看的不一样，因为这个倒斜角你看他是直的或者圆点都是直的， 所以啊咱们还不能用它。咱们现在这个怎么弄呢？咱们就要在这一个，我把这改成二维线框，就在这一个 这一条直线这一个面上，直线这一个这个方向上，因为他是这个六边形，六边形他是这边这条直线这 是最长的，或者是这从这里连到这里不是长最长的，只有是从一个角到另一个角的距离是最长的。画一个洁面，用一个洁面来旋转，按照这个圆的中心来旋转，把它切除掉， 角度是十二度，然后高度是一，把它切除掉多余的材料就会产生这个效果。咱们来画一下，看一下啊，咱们在画之前呢，咱们， 咱们因为咱们一直就是在 x y 平面上画画图的， 如果现在我们画他只会画到 xy 平面上这一个 xy 平面上， 这里画到 x y 平面上之后，他有个什么特点呢？他就没法按这里这一条直线旋转切除了。这时候咱们要做一个坐标， 做一个坐标是怎么着呢？ xy 平面是平行于这条直线的，而且是正好在这一个对角线上，就是这一这两条 对对角边上吧。这时候咱们可以用到这个三点坐标，咱们点一下这个三点坐标。首先三点坐标的前面我们也学过，第一步点一下他的基基准点， 点一下他的基准点之后是咱们把基准点设到这，然后第二步就是指定指定 xx 方向，然后第三步指定 y 方向， 这时候这个 xyxy 这平面就建到了这一个这一条直线，这向下切在一个平面上，这时候咱们在这个平面上点一下，看一下是不是 咱们可以在这里啊？这时候在这里画一个这一个他的斜角，这一块的这个小斜角咱们画出来啊， 咱们点一下，随便画啊，随便画点一下，一个点高度是一，高度是一， 因为咱们这一个图的高度就是一啊，然后角度是十二，角度是十二，咱们怎么画呢？咱们这样 画一条平平的线，然后再画一条斜的线，斜的线，这时候要有这一个点 画着跟他连起来，这时候没有标注尺寸啊，咱们用到前面学的参数画点一下，然后咱们首先要让 这两个点重合，你也可以用别的方法，我觉得用这个参数画比较好画而已，你可以用别的方法画的一个洁面都可以，然后标一下这个角度，角度十二度， 这时候呢咱们来再来，这时候不用管他，把这个删掉，要一下线性， 线性尺寸啊。这里到这里咱们标一下是一，这时候这个十二度也出来了， 十二度出来了，一也出来了，咱们只需要再画一条直线，把它连起来就可以了。 画一条直线，画一条直线之后大家看这里没有，嗯，怎么说呢？没有，没有是连起来，所以咱们就用这个短的来画，从短的这一条边往上画， 这时候这个也没有破坏这个一，也没有破坏这个十二，然后咱用这个剪刀剪切，把它剪掉。这些命令在前面咱们都学过，剪掉 之后呢，咱们知道前面学的旋转的时候旋转，旋转命令要用一个面玉啊，要用一个面玉，咱们就把这一个做成一个面玉，点一下绘图，然后点一下面玉，点一下面玉之后呢框选他，然后右键确认， 确认之后呢，他应该是咱们点一下他，你看点一下他之后啊，他一下就能选中三条线了，咱们可以调到这个概念，这时候你看见没有？咱们来旋转一下， 按住师傅的，然后按住鼠标滚轮键就可以旋转，旋转一下，看他只是一个面啊。这时候咱们做好了面浴之后，咱们继续再调到这个二维线框里来，因为这样比较好看， 做好之后咱们选中它，把它移动，把它移动，用这个基准点移动到这里来，这里来啊，捕捉到这个基准点，这时候呢， 我这一条直线把它删掉，没用了，这时候呢，这一个旋转的一个面玉就做好了，这是我的想法，就是把这一个面玉 这一个小三角按照这一个下面这一个圆的中心点，然后也就是这一条直线，咱们画一条， 画一条直线，按照这一条直线旋转来切除他，咱们调到嗯，概念来看一下啊这一条直线，然后这一个面域 其实还有一个很好的这个，呃，灰度，灰度，灰度，不是灰度 x 射线就能看透，所有的都能看透了， 咱们可以根据实际需要来回的调啊。这时候呢，咱们点一下这个旋转三位旋转命令，三位旋转命令第一步选择要旋转的对象，咱们点一下这个面域这一个对象，哦，选错了，选错了，咱们可以按住 shift， 然后 点，嗯，选错的对象就会删除掉，就会取消选择。然后咱们还是用这个二维线框吧，二维线框点一下旋转，然后点一下这条这个小三角的面玉，点一下之后呢，嗯，就是旋转 对象已经选好了，然后右键确认，确认之后呢，他这时候会让我们指定指定轴啊，咱们点一下这个轴上下两端， 咱们点一下旋转，然后点一下这个这个二二维的面域啊，然后再选择 这条轴，选择这条轴之后呢，他这时候就是一个动态的预览了，这一个面域旋转的一个体就会出来，咱们输入三百六十度，三百六十度回车，这时候呢，咱们再调到这个概念里来看， 继续旋转一下，看，他这时候就多了一个，跟一个盖似的，咱们用这一 个，那个求差命令啊，求差命令，点一下这个求差命令，然后点一下这个要需要求差的实体，然后右键单击，然后选要减去的实体，然后再右键单击。这时候呢，大家看一下啊， 这一个是不是就很像咱们刚才画的那一个，嗯，螺母了？是不是 这时候就是一样的？其实就是咱们画完之后呢，继续画，继续画他这一个， 嗯，这里画他这个螺纹跟这个孔啊，螺纹跟这个孔，首先咱们要画这一个孔，嗯，在 加工螺纹之前，其实加工顺序就是先把螺先攥上孔，然后再再加工螺纹的，咱们就按他的加工顺序来画。首先他这个小镜啊，小镜是十七点三，也就是这 这里这条直线到这一条直线的距离是十七点三，他是个圆的，也就是这里边这一个，这一个圆是十七点三，咱们就在这里啊画一个十七点三的圆，在这里 这个圆的，嗯，圆心画个十七点三，十七点三除以二，咱们看一下啊， 十七点三除以二，半径也就是八点六五，八点 六五，咱们这时候输入半径是八点六五，八点点六五。回车，这时候咱们调到这个二维线框来看啊，已经画好了一个， 嗯，十七点，十七点，十七点三啊，十七点三的圆，刚才咱们算的是不是十七点二了？哦，十七点三，没算错，十七点三。 然后这时候啊，咱们用这一个命令按住并拖动点一下按住并拖动，然后选择这个刚才画这个圆往下拖， 往下头拖到高于这个圆，高于这个螺母的时候，咱们点一下左键，然后，然后咱们看看啊二维线框来到概念， 这时候他就画出了一个，画出了一个实体来，也是相当于一个拉伸的命令，其实是一样的，咱们继续啊，用这一个主主体剪去，他剪去这个剪去之后呢，咱们看一下 是不是已经是基本上成型了，但是他还没有螺纹，还没有螺纹，这时候咱们继续继续画螺纹，画螺纹怎么画呢？咱们还是来到这个 二维线框，二维线框咱们以这个底下的这个圆嗯为基础，往上画一个螺纹吧， 咱们点一下这个绘图选项卡，绘图选项卡里边还有一个螺旋线，螺旋线呢，咱们点一下螺旋线，点下螺旋线之后，他这时候 让我们指定底面的终点，咱们就选这一个最底面的终点，看到没有，这时候画的时候他这个圆他不可以这样画，这样的画的时候咱们因为没有调坐标，他是在刚才对角线上画的， 然后咱们把这个坐标调回去啊，点一下这里这一个坐标的，点一下这个微名名，这个小三角，点一下之后呢，咱们点世界， 点一下世界坐标，点一下世界坐标，也就是回到我们刚开始设置的一个 cd 自己设置的一个坐标，然后这时候咱们再来画这个螺旋线， 点一下，然后以这个为中心画螺旋线，这时候是不是可以了螺旋线，因为他的小径是十七点三。 大镜呢？大镜是多大呢？咱们知道吗？大镜是二十啊，因为咱们是 m 二十的吗？大镜就二十。这时候咱们可以回到这里来啊，螺旋线点这个中心点，下面中心点，然后选一下这个 半径啊，中心线螺螺旋线的半径输入是十，也就是大将就是二十的。 回车之后呢，他就会让我们指定顶面的，这时候指定顶面的一个，呃，半径啊，咱们还是实可以回车或者是空格都可以啊，就是默认的还是实， 然后这个高度呢？高度咱们看这里啊，罗距是二点五，每一个每一个螺纹之间的距离其实是二点五， 咱们可以点一下这个圈高，圈高点一下他，点一下他之后，他会让我们输入这个圈高，也就是逻辑二点五会撤，这样我们就固定好了这个逻辑了，然后我们把它，把它往上画，画的高一点 无所谓，只要是比这个螺母高就可以点一下左键，这样啊，这一个螺纹的一个路径咱们就设置好了， 设置好了之后呢，咱们怎么办呢？咱们就要再画出这个螺纹的形状来，这是螺纹形状，咱们还是在二维线框里看一下 老妹的形状，咱们怎么画呢？这是要要画到哪里啊？要画到这一个，这一个这个螺旋线的一个点上这个屏 面才可以啊，所以咱们又用到了一个命令前前几节课咱们也讲到了，就是这一个，嗯，这个啊，嗯，我放大一下，看一下，这招适量，这招适量也就是咱们只要在这个螺旋线的顶端创建一个 xy 的平面， 这时候咱们点一下，看一下，点一下这点适量，点一下这点适量呢，他会让我们有一个选项，有一个选项这里选择对象，咱们点一下这个对象，点一下对象之后呢，咱们再点再点一下这个螺旋线的顶端啊， 这时候瞬间就在这个螺旋线的顶端看到没有创建了一个 xy 平面，然后咱们就在这个 xy 平面上画一个，画一个什么呢？画一个 螺纹吧，小三角螺纹形状，这时候画的时候他会这个这一个，嗯，外壳就是相当于这个螺母的主体啊，他会干扰我们，这时候咱们怎么办呢？ 咱们就嗯为大家看的清楚啊，我调到这个概念来之后，咱们右键单击，然后点这个隔离，隔离，嗯，就是选到隔离之后呢，咱们再隐藏对象，选择这个嗯，主体啊，然后右键确认把它隐藏掉， 把它隐藏掉之后呢，这时候咱们再画一个小那个螺纹的一个 额纹的一个齿形状，咱们这时候放大，这样把它往这来拖，咱们大体化 一下，大体画一下，然后这样这时候就画好了，画好之后呢咱们再把它显示一下，看一下啊，把这个右键单击这个屏幕，然后 移到鼠标移到隔离上，然后结束隐藏距离啊，然后咱们调到二维线框来看，二维线框咱们转一下看一下， 嗯，这时候咱们这一个就是螺纹的牙已经是超出了这个这一个 咱们的小将，这样就完全可以把它切除掉，到时候咱们用还是用这个，嗯，球叉可以切除掉，这时候咱们就可以扫略用这 这一个，在扫裂之前呢，咱们还是要把它这一个做成面玉啊， 做成面玉在 cd 中啊，要想扫略这种实现，必须把它做成面玉才能扫略，然后做成面玉之后呢，咱们就用这一个 扫略命令，然后选择这个要扫料的对象，然后右键单击确认，然后咱们选择路径，等一下啊，选择路径，这时候呢咱们看一下来到二维概念，来到概念， 咱们看一下这是不是已经画好了这个螺纹了，只要用这个主体剪去这个螺纹是不是我们的形状 就会做出来了，这个螺母就会做出来呢？咱们来试一下，因为咱们来转一下，看一下他这个地方还没有到底啊，咱们可以把它往下移动一下， 可以把这个点一下这个移动命令，然后点一下这个刚才旋转出来的螺纹，然后往下移动， 输入随便输入一个数，看他移出来就可以啊，输入是也不用随便输入，直接点一下就可以点一下 所见所得的。这时候咱们来用这个球叉，然后选一下这个主体，然后呢再选择要， 然后右键确认之后呢再选择要减去的这个这一部分，然后右键确认，咱们来旋转一下，看一下是不是已经做好了，这一个跟刚 咱们做的那一个三维的是不是一样的，咱们打开刚才那一个来看一下，打开螺母三维哦，因为刚才咱们已经打开了，在这应该是 这里，咱们看一下是不是一样的，只不过这一多了一条直线，多了一条直线，我们随时可以删掉它，删掉看这里， 看这里是不是一样的，这样就我们就复制了一个他，这就是一些思路吧，或者是一些画画，还有一些基础的命令， 这一节课主要用到这个。嗯，难点在哪里呢？在这个坐标，坐标，大家一定要看一下我以前讲的课，这个坐标如果弄不明白的话， 画在 cd 中画三维还是比较麻烦的。好的，如果大家喜欢我的视频的话，可以给我一个点赞或者关注一下，谢谢大家。

cad 练习图，每日一练，今天我们来绘制这个六角螺母的三视图，输入 c 空格，绘制直径十的圆，这个圆绘制好以后，这个六边形尺寸是多少呢？从前试图看尺寸长度二十，输入 pol 空格，输入六边形空格，点击圆心， 选择内接于圆，输入半径时空格，然后我们再绘制二十乘七的矩形， 输入 r e c 空格，捕捉这个端点网上面追踪，按鼠标右键找到尺寸长度二十空格，宽度七空格矩形。画好以后，这条线和这条线怎么绘制？它其实是从这个端点投影上去的，利用直线 l 空格捕捉端点， 网上追踪到这个焦点，连接起来右边一样的这个半 径十五，输入 c 空格，捕捉终点，往下追踪十五空格，输入半径十五空格 t 二空格进行修剪， 选择边界修剪，这个也画好了，画好后面再看左边和右边这两段圆弧如何绘制。输入 c 空格，按鼠标右键找到三点画圆。第一点捕捉这个端点，往左追踪到这个焦点，第二点输入探切这条线， 第三点，点这个端点 t r 修剪一下左边，通过 m i 镜像到右边来，再镜像到下边来。 t r 修剪前视图绘制好了， 绘制好以后呢，我们再绘制左视图，怎么绘制呢？这段长度是多少呢？这段长度其实就是这里到这里的一个长度，我们输入 r e c 空格，点击这端点，然后再 捕捉这个端点，往右追踪七空格，再通过 m 移动，移到这里，二 o 旋转九十度，再通过 m 移动， 以这个端点捕捉这个端点。水平移过来，要保证长对正高平齐宽相等，再利用直线连接终点 这段圆弧，同样用三点画圆，输入 c 控，按鼠标右键找到三点画圆。第一点我们捕捉这个端点，往右追踪到这个焦点。第二点输入探空格，点击这条线。第三点再捕捉这个端点， 网右追踪到这个焦点，这个圆就出来了。 t 二修剪一下 mi 镜像，在镜像到下边来，最后呢？ t 二修剪一下，那么这个图我们就给他绘制出来了。今天课就到这里，咱们下期见。再见！

大家好，那这节课呢，我们继续来画一个简单的扳手啊，简单的小扳手，首先呢第一步呢，我们打开正交啊，然后呢我们画出辅助线，输入命令 l 空格，确定一点，然后呢画出，呃线条的长度呢，大概是一百五的长度，画一段就行了， 画好了以后呢，我们从这里再给他画一段啊，竖着的，然后呢中间间隔的距离呢输入一百三啊，这个呢给他复制过来， 这样的时候呢，你可以选择这个线条给他换一个颜色，因为我们辅助线啊，不需要呢用其他颜色， 这个时候呢说明点 c 以这个点呢为来画一个圆，对吧？这个焦点，那么这个圆呢大小呢是二十的半径，然后呢这边也画一个圆，那么这个圆呢是三十的半径，然后 后呢我们再来里面呢，这里的时候呢，我们给他画一个什么呀？嗯，六边形，所以我们输入 p o l 空格，输入六，以这个点呢画个六边形，以这里为中心点，他应该是什么呀？ 外切语言，那么这个呢矩形外切语言的，它的半径是多少呢？它的半径呢是？ 嗯，十七点五啊，十七点五的一个，呃，六六六边形，对吧？这边呢也是一样的，也是一个 p o l， 同样的输入六边形， 那么这个呢也是以这个为点，他也属于外切，外切的半径呢是十二十二的半径，那么这样的时候呢，两个圆就画好了，画好了以后呢，我们现在来画哪里呢？画中间的部分，中间呢他告诉我们 这里有一个宽度，对吧？那么这个宽度是多少？那我们来看一下 啊，这里是五的宽度啊，五是十五，所以呢我们用 o 总的宽度啊，总的宽度，这里是五个单位啊，然后呢是一边呢给他偏移二十，把这根线呢给他往这边偏移啊，没有二十啊，十个单位啊，刚刚输错了， 十个单位啊，这里是十个单位，这里呢下来十个单位两边的线，这两个线呢是普通的线，所以我给他用红色的 线条太长了，你可以直接选中这个点呢，也就说这个点呢，如果你觉得线太长了，可以直接呢把它给收缩回来一点啊，这个呢你可以这样收缩，如果你觉得懒得去修剪的话，画太长了，有的时候拼出来线条太长了，我们可以直接选中他的假 打点，这样的时候往回拉一下，拉了以后给他修剪也是可以的，当然你说，哎，老师我可以替儿控制一次两次修剪，可以不？也是可以的，我们可以这样给他剪掉啊，这个时候呢你可以去这样修剪，修剪，修剪对不对啊？或者说这里直接修剪，然后呢把这里删掉，这样的时候呢，大家可以看是不是也可以 三点也是可以的，我们这里呢给他拼那个啊，下面这个不要给他剪没了，这样的时候你看这个地方是不是就画好了，画好了以后这个地方呢给他倒一下圆角，这里有个圆角 啊，一共呢有四个，是倒多少呢？倒一个二的 c 空格， t 空格倒一个二的圆角，我们用相切相切半径的方式，因为这样呢会比较方便一些。 t 二空格一次两次修剪掉，修剪了以后呢，因为他两边都有对不对？所以我给他镜像一下， 我把这个呢选中，看到没有？选中了以后空格以这个为点进行一个，是不是下面有了？下面有了以后我再给他往另外一边也给他进行选中，他 还有呢，这里我也给他选中，但是这边头就不能了，为什么？因为两个圆不一样，所以相切，相切肯定是不能这样操作， c 空格 t 空格，因为他是两个大小不一样的圆，所以呢我们再给他修一下这下面这里也是一样的 c 空格 t 空格。我们这里呢给他相切一个二的圆，修剪， 把它剪掉了以后呢这些地方也给他剪一下，大家可以看一下。我们这里呢就修剪了这个地方啊用一个圆弧，这里呢也是一样的，给他用一个圆弧，那这边呢同样的道理啊，给他修一下。好，现在呢从这里中间这里给他做 这个辅助线，我们用 o 偏移二十五啊，不是二十五，是二十七啊，用 o 偏移二十七，把这个线呢从这里偏移一个过来，然后呢再用 o 给他偏移一个，多少啊？六十五把这个呢做一个辅助。 那这里的时候呢我们画圆就是以这两个点来画圆，圆的半径为五，这个地方呢也是一个五的半径，两边都是我的半径。好，做好了以后呢不要这个辅助线呢删掉，我们从这里呢给他做一个连接，从这个点连接到这边，这里 这边呢也是一样的，从这个点啊相线点连接起来，那这样的时候是不是就画好了，大家可以看一下。画好了以后呢给他修剪一下第二空格，一次两次剪掉这里中间的部分也给他画好了， 那么一个简单的案例呢就画好了，喜欢的小伙伴呢可以自己去画一下，一个简单的一个小扳手，是吧？套筒扳手就绘制出来了。

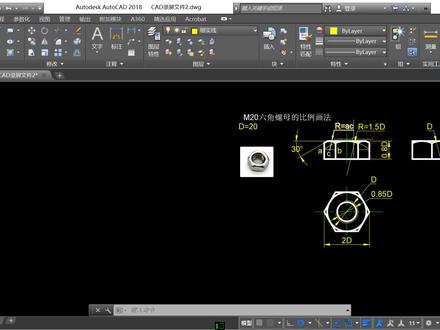

大家好，我是 cd 朱老师，今天给大家讲一下在电脑上面怎么绘制螺母，以 m 二十为例 啊，这是我们罗某的一些穿数，第一是工程直径，那么 id 的话就是四十，所以我们现在呢，先点直线按钮，会这这样 绘制这样一条直线，然后绘制多边形六，找到焦点，哎，然后这个是二十， 这是罗抹的俯视图，下面画他的主视图，主视图就是就 是要祖先组成的 长，对正高的话是零点零点八的底，所以是十六向上，十六回车 往左 找到根中线啊，补这线，这个延长左边， 然后这一边呢要宽相等，我们用偏移 单阶偏移距离。我们现在呢从这个焦点到这个点，然后选 的这一个到这一边，再由这一条线往右边移动，那么我们这两个距离就相等了，可以检查一下这个距离是十七点 三二，那这个也是十七点三二。好，然后把上 后面这一个连起来，这边修剪掉，这是螺母毛胚，上面画倒角圆，倒角 乐园呢，就是点圆按钮，以这个中心点为圆心画道和大镶嵌。 那主视图上呢，这一个圆怎么画呢？是一点五的，这个圆弧是一点五的圆，所以我们现在呢往下把这一条线往下偏移三十，偏移三年啊，找到这个， 然后以这一点为圆心画圆弧，画到这个位，这个点，把外面的剪掉，修剪 把这一条，这两个都要边界回车，把外面的剪掉，那我们这一条线删掉， 还是画直线，把这一点和这一点连起来，把这里呢也连起来，这一段不要 啊，画两边的圆弧，两边的圆弧呢，现在就是点圆按钮，以这个中点为原先画的这个镶嵌，那这边也是一样的，以这个为原先画的上面镶嵌。用修剪， 把这两个这个嘴边剪，这个嘴边剪，把这里的剪掉，那这 这个就是上面的这个圆弧，这个也可以剪掉，这是左右两边的圆弧， 那有了这个倒角元以后，这条线就没这么长了，所以要往下收到这个断点，这条线往下收到这个断点，这边还有 这个跟他相切的这一块，所以我们这一边点这个直线， 找他的圆心，然后这个角度呢做六十度或者是一百二十度，找到这个点，然后有这个 点以后画直线，画一条和到三十度的直线，这样，然后把它呢往下延长修 就捡直接回车，选择这一条，这个不要，这个不要，然后这个不要，这条线 删除镜像一下，选择这一条斜线，回车，找这一个焦点向右合 修剪，回车把这两个剪掉。这是 主视图的罗马左视图呢，是这样子的，这个距离圆心，我们看一下它的半径就是 d， 就是 d 的话就是二十，所以呢我们从这个中点向下二十，那我就这样在一边画一条线，然后呢 这边往下。碍事，我是不爱动脑筋，他 呃反就反一点，然后以这点为原先画到这个符剪掉，那这个三 近上一下，这个服， 这点我也中心介绍一下，这个就没， 然后有了这个以后，这一条线同样的要变短了，往里面收一下，这刚才 都画了一条线，你可以把它删掉，这是罗某毛胚。那么下面呢？打孔，打孔的话我们俯视图 首先是里面的这一个，里面这一个是零点八五的低，所以画圆八点五，第二个圆十。 然后第二个圆呢？要变成四分之三圈，所以修改里面有一个，呃，打断，我们从这个点到这一边，把它打断一下， 这是我们的辅食图，下面我们要改变一下他的现象，那么我们大多数的现行呢？都是出的现身，有现在先让他变成啥？出的现， 嗯？这是谁？然后这两条这个线应当改成中心线，中心线， 还有这一条线四分之三圈的是四十线啊，这个就是我们 我们电脑绘制螺母，那么比例关系在这里就在这里显示啊。好，这题目我们就讲到这里，有喜欢的点个关注。

大家好，这是小白入学 cad， 今天我们来学习一下这样一个六角螺母的绘制技巧， 对于这边而言一般不会存在什么问题，他就是一个外切圆的六边形，我们在左边演示一下，画一个圆，找到多边形，命令输入侧面数为六， 以圆的这个圆心为他的中心点，外切圆，找到切点之后，我们就可以得到这样你的一个结果。 好的，其实主要的话就是这边的弧线以及这里的弧线，他这个画法，我们把这个视图给他集 体的复制到右边来切换他的线的颜色，画辅助线，辅助线的话就是来定他的位置，长短的话就大概就可以了。好，我们现在就把他的辅助线全部画出来， 我就猜猜考多少， 这边有点短，我们把它延长一点。 好的，我们来现在切换线，来画它上面这个视图，它的长度就是这个宽度的话就是六角螺母式，会有一个国标，我们 查表就可以做到。好，我们现在就是沿这一个点画一个三十度的直线，按住 tab 键，他是一百五十度，之后我们量一下这个角度是不是三十度。好， 是正确的，我们把它对称过来， mirror 快捷键上下左右对称， 对称好了之后，我们把所有的都剪切掉， tr 空格加空格， 把这些多余的部分全部剪掉， 删除之后我们再要做一条辅助线。 好的，我们现在可以画圆弧，把线切换过来之后，找到圆弧，命令三点画圆弧，先画中间的你这个焦点，还有中间中心点。 好的，现在我们要画这个左边这一个终点，我们把这个线找到这个命令打断于点，把这条线给他打断成两条，这里就可以达到单独的一条。 在这之后我们就找这个终点与上面的这条线相交画圆弧。三点，同样是三点画圆弧。 好的，我们就得到这样的圆弧。嗯，就把这个超出的这个范围给他剪切掉。 好的，这边圆弧就得到左边的就跟右边的对称，同样就复制过来，不一一去画上下也是对称的，同样复制过来镜像过来。 好的，好，我们中间还有两条线，不要忘记 tr 空格加空格，把它这个多余的地方剪卸掉之后，把这个中间两条线 改变颜色，像我们把红色的辅助线该删除的全部给他删除掉。 好的，这样我们就得到了这样一个结果，那我们现在还要画另外一个 同样的也是辅助线，他的高度是相同的，我们在这个视图先把这个辅助线给他拉出来， 拉出来之后我们就依照那一个宽相等的这个规律，拉一条四十五度的 直线，同样也是按住 tab 键，他就会转换成角度，输入四十五就可以，我们来量一下这个角度是不是四十五。对的。好，我们就把这边的拉过来做辅助线 量它的宽度，这几个节点好，垂直下来。 好，这竖折和水平方向的这些线相交的地方就是我们所需要的。好，把其他的部分删除掉，颜色改变一下， 同样的竖指上面的其他的地方也给他删除掉，大概的一个范围就在这个中间。好，我们现在还是用 用这一个打断雨点的命令来画他那一个圆弧， 可以看到打断一点，以这个中心打断一点，我们要画两段圆弧，同样也是要做一条辅助线垂直拉过去，相较于上面 还是以三点画圆弧的命令端点这个中心的中点，再是旁边这个端点。好，其实我们这一个圆弧也是上下左右对称的，那我们直接把它系上一下，也是 mirror 快捷键 中心点。好，我们现在要把盖上 删除的，这要剪切掉之后把该删除的线全部删除，下面这条线也要删除，把其他多余的辅助线也删除掉。好的，这样一个六角螺母就绘制完成了。今天的分享就到这里，感谢大家观看。

游戏小哒哒下面我们来讲解绘制六角头螺栓。螺栓、螺柱、螺钉和螺母以及电圈等都称为螺纹紧固件，他们是标准键，起连接紧固的作用，一般由标准键长生产。六角头螺栓是最简单也是最常用的标准键， 对其各部分尺寸国家都进行了标准规定。在本案例当中，将讲解绘制标准六角头螺栓的方法，主要掌握对外螺纹六角头螺栓的规定画法。我们来看一下最终效果。我们打开 cd， 同样我们先来看一下他的图形基本尺寸，基本参数为 m 十四。六边形内接于圆的直径为二乘以十四，螺栓头厚度为零点七五乘以十四，螺 为长度为二乘以十四，倒角为一乘以四十五以及一乘以二。首先我们切换到点画线的图层，利用直线绘制他的轴线， 我们设置为一百五十的长度，同样在绘制竖向轴线。 将轴线绘制完成后，我们切换到初实线图层， 利用正多边形和直线绘制螺旋轮廓。我们找到多边形工具按钮，输入多边形的数量为六， 指定他的中心点，选择内接于圆尺寸为十四， 然后利用旋转工具将它旋转三十度，选中图形，点击旋转工具，以这一点为中心，输入三十度，按回车键确认， 然后再切换到细实线，绘制里面的螺纹部分。啊，我们可以观察到这个圆的位置呢，是与我们这个正多边形是相切的，我们可以利用圆的相切相切相切的画法去进行绘制图形， 我们点击绘图找到圆，然后找到相切相切相切，在多边形上任意 点上三点，这样就可以将这个部位的图形绘制完成，然后我们再切换到粗直线图层， 利用直线工具做辅助线 啊， 长度为二十八， 然后再选中这一条线，利用尺寸偏移的方式 进行偏移，偏移数值为十点五。 同样再利用直线的形式做辅助线绘制螺纹， 然后利用修剪工具将多余的部分修剪掉。 tr 双控格，点击不要的位置，利用倒角的形式，我们绘制螺纹的这一侧， 输入 cha， 然后输入 d 空格，第一个倒角距离为一，第二个倒角距离为二，选择第一对象，选择第二对象空格，重复上一波操作， 绘制完成后，利用偏移的方式向右偏移，偏移出整个螺栓的长度， 通过观察我们可以看到整个螺旋的长度为六十八，螺纹的长度为二十八，那我们可以直接 进行偏移就好了，选中它 o 空格六十八，然后再将其选中 o 空格偏移二十八的数值 拼音完成后，再一次利用修剪工具将多余的部分修剪掉。 tr 双空格 修剪完成后，我们补充他的内螺纹部分，这个位置我们以倒角一乘以四十五度为例， 同样 cha d 空格一一空格，重复上一步操作， 然后再切换到细实线， 利用直线工具将螺纹的部分补充。 这个位置呢，我们一般是用初十线表示，如果我们已经画完了图形，我们可以将图形选中，点击图层管理器，然后点击初十线，将它放回到我们的初十线图层即可。 然后我们再来看一下在他的帽的部分，这还有一个表示他帽摇的这个造型的线条，同样我们还是回到吸时间的图层，利用 直线先将他的纹理绘制出来，然后再做一下辅助线， 然后利用圆弧工具 找到这条线的中点部分，利用对向追踪的形式追踪到这一点，左键单击， 同样再找到圆弧工具， 找到他的终点，利用对象追踪的时小时进行绘制， 再一次点击圆红工具，以此为终点。 绘制完成后，我们将辅助线全部删除掉， 这样呢，我们基本一个六角头螺栓就绘制完成了，然后我们再切换到标注图层，利用尺寸标注对他的各部分尺寸进行细部的标注，我们找到标注按钮，找到线性， 然后标注他的尺寸， 同样双击需要修改的尺寸， 然后弹出特性工具栏以后找到文字，然后找到文字下方的文字替代的位置， 输入我们需要输的内容。 m 二十八 啊，回车键确认， 然后再进行尺寸标注，标注这一个位置， 双击 在文字替代里边输入 m 十四， 输入完成后，回车键确认， 这样我们这个完整的六角头螺栓就绘制完成了。有些小哒哒，有些小哒哒，谢谢观看！有些小哒哒，谢谢观看。

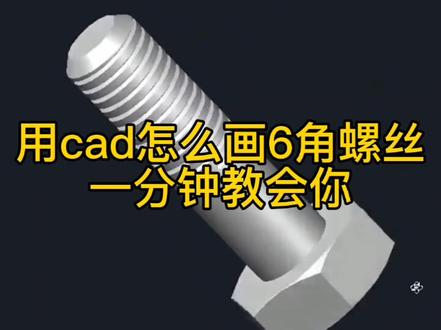

cd 怎么画六角螺丝？一分钟教会你！先输入 pol 空格，边数为六，绘制一个半斤为十的六边形， 以几何中心点为圆心点，连接六边形的终点，点击左上角，切换为西蓝等轴侧，输入一 x t 空格，点击六边形，拉伸高度为七，再次输入一 x t 空格，点击原向下拉伸，输入请接角 空格角度负六十六边形的底边为基点左上角，点击前视图，输入镜像指令 mi 空格，选择原物体左中左点，右中左点镜像物体左上角视觉控件，点击真实 空间选择性能等轴测消极指令 in 空格，选择全部物体是六边形的底座就做好了。输入坐标快捷键 cs 空格两侧输入 c、 y、 l 能做的快 快捷键，指定六边形圆心为基点，画一个半径为五的圆，指定高度为三十五空格，输入 c h a 空格，点击圆柱顶边的距离均为一点五，空格确认。再次点击圆角顶边空格，确认螺旋线的快捷键 h e， l i x 空格，确认顶面的圆心点为机准点配置顶部直径为九不直径，输入 d 空格，直径也为九空格确认。输入 h 圈高，圈高设定为一点五空格加长高度为三十空格。 点击左上角，切换为前视图，输入 pol 空格，就是一个等边大小的三角形螺旋线为机准点。再次输入移动的指令 m 空格，三角形的顶点为基点，移动到螺旋线的端点，略指定 sweep， 点击三角形，点击螺旋线的路径空格，螺旋线扫略成功，再次输入 m 移动的指令，螺旋线向下移动，二十空格，入叉子 su 空格，直接保留的物体，点击螺旋线，六角螺丝就绘制完成了。

学的是思路，交的是朋友，大家好，我是你们的朋友郑源。今天我们一块来学习一下这个六角螺栓的画法。 首先呢咱们来看一下这个六角螺栓的构造，它是由一根光杆螺栓跟一个六角的螺栓头组成的。 咱们的画法呢，首先第一步把这个螺栓头给画出来，第二步把这个螺栓画出来，第一步画螺栓头的时候会用到 香蕉命令，第二步画这个螺栓杆的时候会用到螺旋线命令，咱们一点一点来画。首先呢咱们新建一个图纸，新建一个图纸之后， 咱们来到正常的这一个试图上，来到正常这一个试图上之后呢上试图 来到之后，咱们画一个六角螺母的六角螺栓的一个顶顶面，这时候输入 侧面数是六个六个面，然后指定中心点，随便指定一点外切于圆吧，然后打开正焦 f 八，打开正焦，这时候画圆的半径是八回车， 这时候就画好了一个六角螺栓的一个顶部，然后咱们画几一个圆，一会这个圆的用处大家就会知道了。然后咱们再画一条线， 这样呢画这一条线的时候，后面有可能用作辅助线，咱们来旋转视角看一下。首先呢咱们画这个六角螺栓的这一个顶部的这一个 当然我们是要用拉伸，用拉伸命令点一下拉伸，然后选中这个六角螺栓螺栓的顶部，然后确认拉伸高度，咱们输入，比如他的厚度是八，回车 拉伸厚度是八，也就是这一个六角螺栓的上面头的厚度是八。然后呢咱们看一下他这个六角螺栓上面，这里有一个圆 圆角，这里也有个圆角，下面也有个圆角，咱们怎么画这个圆角呢？以前的时候咱们用那个命令是旋转，旋转之后球叉做出来的，这一次咱们来一个用一个球胶的命令， 这时候我画一下，大家看一下啊，咱们点拉伸，点这个圆，点这个圆之后确认 确认，然后拉伸高度，咱们先不不输入，这时候咱们点一下这个 倾斜角，点一下倾斜角，然后输入他的角度，角度，咱们可以输入大一点，负七十五度，然后呢 这时候咱们他的拉伸高度高度输入八会撤，这时候为什么要输入八呢？因为是刚才咱们这一个螺母的高度也是八，咱们跟他一样就可以了。 这时候呢大家看一下，我把它颜色变一下，比如我把它变成红色的，这时候啊，这一个红色的与我原来这画的这个六角形，它就有一部分是重合的， 但是这个地方白色这地方他是不重合的，所以如果我求交的时候，他就重合的部分就会就会显现出来，显 出来之后呢他就这个地方的圆弧也就出来了，因为外面这一个大的是一个圆，里面是个房， 咱们还是把它来镜像一下啊，把它镜像一下之后，因为上下两个面都要有圆角，这时候怎么镜像呢？咱们把它调到二维线框，调到二维线框之后呢，咱们点一下这个镜像命令， 在这啊，这有个镜像命令，点一下之后呢，咱们选择对象，选择对象之后指定第一点这个终点，然后， 然后我们把正脚拖动，然后要删除原对象吗？否叠否，这时候咱们看一下啊，这一个两个， 两个圆，这种圆锥体与他相交会得到什么来呢？咱们看一下啊， 咱们把它调成真实，然后点一下这个香蕉面临 尸体交集，点一下之后选择对象，同时框选他们三个，然后右键确认，确认之后呢，咱们来旋转一下，看一下是不是这个地方 圆角已经出来了，咱们用真实来看概念来看一下，这样看的清楚一点， 是不是这样出来之后呢，咱们回到这个 世界坐标系这里，然后咱们试图前试 俯视，这样也可以啊，俯视或者仰视都可以，因为咱们要画这一个， 嗯，螺杆，这一个螺杆，螺杆的一个主体，这时候呢咱们已知这个螺杆主体是 m 十的， m 十是什么意思呢？也就是这个螺杆它的 直径是十毫米，咱们点一下这个圆柱体，选中 这个圆的圆心，这时候要捕捉他的圆心， 捕捉他原先之后咱们输入直径 d d 回车十，然后回车，然后高度，咱们就输入三十， 高度，输入三十之后呢，这一个螺杆的主体就出来了，出来之后咱们怎么办呢？咱们继续要画他的螺纹， 在画螺纹之前呢，咱们这里地方还有个小倒角，咱们在这个实体选项卡里有一个倒角边，咱们点一下这个倒角边，然后右键确认输入距离，这时候 咱们默认的都是一，这时候咱们就咱们也可以改，也可以不改，这样的就做好了， 做好之后呢，咱们就开始画他的螺纹，螺纹呢咱们还是来到这个常用，试图来到左视， 或者是咱们看一下左视是，嗯是不可以的，因为左视是与他这个轴线是平行的，要与轴线垂直，也就是 俯视或者是仰视，当我们调好之后仰视，然后我们旋转这个位置之后啊，咱们就可以画这个，在绘图里边画这个 螺旋线，点一下这个螺旋线，点一下之后呢，他就让我们指定底面的中心点，这时候我们就指定 这个圆的中心，中心之后呢，这时候输入里面的半径，半径我们是怎么算出来的呢？可以输入直径，直径啊，输入 d 回车直径是多少呢？因为它这是 m 十的，它小径是八点八点五左右，我输入八点七， 每一个每一种材料的他小径是不一样的。输入八点七回车，然后他这时候让我们指定顶面的半径，我们同时同样也是八点七继续回车。回车之后呢咱们看一下这时候他让我们指定高度了，还有一个当然我们要指定 这个圈高，所谓的圈高就是罗距，罗距是一点五，这是在机械行业里面的用的，然后高度我们随便指定一个，可以指定二十五。回车回车之后呢， 咱们来看一下是不是我已经画了一个螺旋线呢？这时候如果我在这个螺旋线上面画一个， 画一个什么呢？画一个他的牙型角，也就是牙齿螺旋螺纹的形状，怎么画呢？这时候我们还是点一下这个左视， 做事就可以啊，因为这地方就可以画我们的那个牙形了，牙形也就是一个小三角形。咱们这时候呢输入 点一个多边形，点多边形之后把边数设为三，然后咱们在这个位置画一个内接于圆或者是外切于圆的都可以啊，咱们点一下内接于圆， 然后输入半径是零点八。回车之后咱们要旋转他一下，旋转他一下， 咱们点这个旋转命令，把它旋转一下，旋转到我们需要的角度， 这时候呢，咱们继续移动他一下，把这个顶点移动到这一个螺旋线的顶点，这里有一个重要的重要的一个参数， 画一下这个顶点，这个高度一定要比这个外圆的高度螺杆的高度高，不然我们一会用球插的时候，没法 没法把它给剪去啊，这里我把它往上拖一下，到时候如果是大家画的话，要根据机械设计手册上查出一逻辑 与牙齿的牙膏牙形角来，这时候呢，咱们用扫描面料 扫略点一下要扫列的对象，然后右键确认，点一下要扫列的路径，这时候还有一个关键点，这个对 其命令，如果你点对齐，点一下对齐，你是点是对齐，他就会自动旋转这一个三角形，你点否，这时候咱们一定要点否， 点否之后他就会不会自动旋转这个小三角形，嗯，他只会沿着一条螺旋线自动的扫掠，咱们点一螺旋线点路径， 这样他就生成了这个路径，生成这个路径呢，咱们把它往上移动， 移动到这个位置大大约，然后用球叉点一下这个球叉叉几点一下要修剪的 对象，然后右键点一下要减去的对象，右键确认，这时候呢这一个 螺栓就画好了。画好之后呢，咱们可以把它求和，把它两个求和做成一个体，这时候就是一个 螺刷了，大家可以也可以用三 d 打印打印出来等等，或者是一些别的方法。好，如果大家喜欢我的视频的话，可以给我一个点赞或者是关注，谢谢大家。

标准的 m 十二外六角螺母 c， a， d 三维剑魔，我们一起来学习吧。我们先画个圆二十一点八，再画个多边形，六边形内尖圆， 用拉伸工具对他进行拉伸，高度为十点，对视力进行圆点啊，为二点五， 我们把这个右边形的颜色改成，我们利用焦急工具 选中十条混合一下。呃，我们再用利用这个圆柱体工具啊，画个十点五的圆，再利用叉级工具 su 选中六角龙，混革一下，再选中圆珠笔混合一下。打个。我们利用螺旋工具 选中顶部的圆心，直径十点四，右键鼠标选择圈高，圈高为一点七五，高度为二十。我们把尸体往下拉一点， 转动实体，把视频隐藏一下，把视图调为前视， 在这边画一个粉边 三角形，边长为一点七四，对三角形进行圆角处理。 华为零点一，我们在用扫虐工具 s， w， e， p 选中三角形，空格选中螺旋线。 啊，我们现在这样就扫六成功了啊，扫六成功了，我们把这个螺旋线改为黄色，把隐藏的尸体调出来。结束一下，利用差级工具 su 选中螺母，选中螺旋线。好，我们这个螺母就做好了啊，螺母就做好。

游戏小哒哒下面我们来讲解绘制六角螺母，嗯，六角螺母呢，是一个常用的螺纹紧固件，它的螺纹部分属于内螺纹，最终呢，它的完成效果如图所示啊。我们打开 cd， 将图层切换到点画线图层，然后利用直线工具绘制他的轴线部分， 轴线长度我们当前设置为一百，然后再利用直线或者他的横向轴线部分，我们以这个点为例， 数值设置为四十四的长度， 将多余的部分删除掉，然后我们再切换到初十线图层， 利用正多边形嗯以及圆绘制螺母的轮廓。首先我们找到正多边形工具按钮，左键单击， 然后输入他的边数为六，点击空格确认，指定正多边形的中心点为这个位置，然后选择内接于圆，数值为十四，输入完成后按空格确认， 再利用绘图里面的圆的命令以及他的相切相切相切来绘制我们螺纹的里面的这个轮廓。 在我们的重度边形上任意拾取三点。啊，我们选择绘图，选择圆，选择相切相切相切， 在多边形的边缘上任意选三点，这样呢，我们这个圆就与这个正多边形相切。 然后同样再利用圆的工具，我们绘制中间螺纹的部分， 选择圆的工具按钮指定他的中心点。啊，我们可以看到内螺纹直径为零点八乘以十四。啊，那他的数值呢，我们给他设置成五点七， 通过运算我们可以得到这个数据啊。 然后再切换到细实线图层，绘制螺纹的外轮廓， 点击吸食线，选择圆多工具，点击这一点为他的中心点，输入他的半径，半径为七， 再利用我们这里边的打断命令，将螺螺纹的外直径啊修剪到四分之一的位置，在这个位， 这样点击一下，在这个位置点击一下，大概四分之一就可以了。修剪完成后呢，我们螺母的俯视图就绘制完成了，然后我们再切换到粗实线的图层来绘制他的主视图。 首先点击图层按钮，然后找到初始线图层，然后我们切换到直线公寓按钮，利用直线做辅助线。 同时呢，我们可以利用对象追踪拾取到他的长度， 他的厚度为我们这个直径的零点七五倍，所以我们直接输入他的十点五， 然后再利用修剪工具将多余的位置修剪掉， 利用倒角工具将我们的这个螺母的倒角这个位置进行处理， 我们输入 c h a 空格，然后输入 d 空格，设置为一，第二个距离设置为二， 左键单击第一对象，单击第二对象，同理按空格重复上一步操作即可。 嗯，然后我们再切换到里边的细实线 图层，然后利用直线工具继续绘制他的辅助线， 从这一点出发，绘制完成后呢，我们从这个位置再继续绘制一个辅助线， 然后再切换到圆弧工具按钮，左键单击，点击这个位置，同样我们利用对象最终的形式捕捉到这个终点，将鼠标挪到上面的这个线上，左键单击 哎三点，确定一个圆弧，用同样的方式绘制出这个位置的圆弧， 以及我们中间 肩部位的这个圆弧。 绘制完成后，将我们不需要的辅助线选中，并且按一空格删除， 然后再利用修剪工具将多余的辅助线删除掉。 tr 双控格， 这样呢，我们这个基本图形绘制完成了，然后我们切换到标注图层，利用尺寸标注，将图形进行标注尺寸，我们点击标注，点击信息， 用同样的方式 继续进行标注。 呃，然后再利用标注里面的直径标注，将这个位置的所有图形进行尺寸标注。 空格重复上一遍了， 这样呢，我们整个嗯六角头螺母就绘制完成了，谢谢观看。

老师老师，你这个六角螺栓是怎么画的呀？详细教程安排上，首先输入多边形 pol 空格侧面数六空格，任意点击一点，选择外切圆半径二十三空格。 圆 c 空格，点击中心连一个外界圆三维拉伸 ext， 将这个图形拉伸二十五的高度圆角，命令 f 空格，选择圆角边半径为六，再次选择下方的圆角边空格确认 标级 im 空格，选择相交的实体空格确认 vs 空格，把实体样式改为真实圆柱体 cyl 空格，点击顶面圆心半径十五空格高度七十五空格。 倒斜角 c h a 空格，选择斜角边空格，确认倒角距离四空格，然后再次选择这个斜角边空格确认螺旋线 h e l i x 空格，点击顶面的圆心半径十五空格，然后圈高 h 空格，三点五空格，总高度 五十空格。把视角方向调整到前视图，输入多边形 pol 空格侧面数为三二级，命令一空格，点击一点，画一个边长为三的三角形扫略 sw 空格，把这个三角形扫略到这个螺旋线上，然后利用移动命令 m 把这个实体往下去移动五十的距离 叉级 su 空格，先选择要保留的实体空格确认，再选择要减去的实体空格确认。那么这样的一个六角螺栓就键不完成了。老师，这么多快捷键你是怎么记录的？那是因为我正在使用这张 cad 二维加三维的快捷键大鼠标垫，它上边包含了绘图工具， 修改工具，标注功能，还有三维建模，每一个工具都有对应的快捷键和图标，点击左下角就可以把它带回家。

cad 六角螺栓怎么做？一分钟教会你第一步，我们在快捷键大鼠标垫上找到多边形的指令 pol， 输入 pol 空格侧面数六空格，点击一点，选择外切圆半径二十三空格， 再找到圆的指令 c， 输入 c 空格，点击他的中心，点击他的顶点位置一个拜见圆，找到三维剑魔会计鉴定的三维拉伸 ext， 输入 ext 空格，选择拉伸对象空格确认高度，输入二十空格，找到导圆角的指令 f， 输入 f 空格，选择倒圆角的边半径六空格，再次选择一条边空格确认，找到焦急的指令 an， 输入 an 空格，选择香蕉的实体空格确认。找到圆柱体的指定 cyl， 输入 cyl 空， 点击圆心半径十五空格高度七十空格，找到导协找的指令 cha， 输入 cha 空格，选择这条边空格，确认距离四，然后再次选中这个边空格，确认螺旋线的指令 helix 空格，点击他的圆心半径，我们输入十五空格顶面半径十五空格圈高 h 空格，三点五空格总高度，我们给一个五十空格， 把视角方向从西南等同侧切换到前视图，输入多边形命令 pol 空格侧面数三空格二级指定边 e e 空格，点击一点边长，我们输入三空格。 接下来我们在鼠标链上找到三维剑模拟的扫略命令 sw， 输入 sw 空格，选择扫略对象空格确认。然后呢 来点击他的路径线，输入移动命令 m 空格，将它向下去移动五十的距离。最后我们找到差级的指令 su， 输入 su 空格，先来选择我要保留的实体空格确认，再来选择要减去的实体空格确认， 那么这样一个三维螺栓就绘制完成了。我们在绘制的过程当中会用到大量的 cd 快捷键，如果你还记不住的话，老师给你准备了一张 cd 快捷键大鼠标垫，它包含了二十四个绘图工具， 三十六个修改工具、十二个标注工具、十二个功能设置工具，还有三十六个三维芥末工具。我已经把它放在视频左下角的小黄车，快去把它带回家。
