中望3d吸塑盒怎么绘画

新建一个零建，命名为九平。在 x c 平面创建草图， 绘制一个椭圆， 宽度为一百一十，高度为一百六十。 绘制一条直线，将椭圆分成上下两部分， 点击划线修剪，去掉下面的部分， 添加尺寸，标注 宽度为 110， 高度为 80， 添加对称约束， 对称轴是纵轴。 退出草图， 插入基准面， 选择 x z 平面偏移十六。 在新创建的基准面平面以上创建草图， 再绘制一个椭圆， 宽度为八十，高度为一百一十。 绘制一条直线，将椭圆分成上下两部分，点击划线修剪，去掉下面部分， 添加尺寸，标注椭圆的宽度为八十， 高度 55， 添加对称约束。 椭圆两边顶点对纵轴对称， 退出草图。 在 x i 平面创建草图， 绘制两段圆弧， 删除尺寸， 添加约 让圆弧和直线相切。 在 yz 平面创建草图， 点击点绘制区县， 点击添加镶嵌约束， 点击双轨放样。 路径一选择草图一，路径二选择草图二， 选择属性过滤器中的曲线轮廓，分别选择三条曲线。 在 xc 平面创建草图， 绘制两条直线， 直线长度要超过椭圆的顶点，两条直线之间的角度为五度，下面的直线和横轴的角度为十一度。 点击添加原型阵列。 机体为两条直线，角度为十七度， 数目是十个原因为坐标远点 退出扫图。 点击曲面中的曲线分割， 选择面和曲线。属性过滤器，选择草图，可以一次选中所有直线 投影，选择单向方向为外轴的副方向， 点击删除按钮，属性过滤器选择曲面，选择要删除的曲面， 右键单击草图 5， 选择显示 在 xc 平面创建草图， 连续绘制多段圆弧， 修改标注尺寸。 下面两段圆弧半径为实， 第三个为十二，第四个为十二， 第五个半径十五，最上面的圆弧半径也是十五， 右边的圆弧和左边圆弧对称标注。 退出草图， 在平面衣中创建草图。先绘制一个椭圆， 宽度为 80， 高度 110。 绘制一条直线，将椭圆分成上下两部分， 点击划线修剪，去掉下面部分， 添加关键点， 顺着直线的方向添加关键点， 点击通过点修剪打断曲线。曲线选择椭圆 点，选择刚才创建的关键点，这样就把一整条曲线分成若干段， 退出草图。隐藏不用的草图， 点击曲面 uv 曲面属性过滤器，选择曲线， 选择上面的曲线段，点击应用选中第一个右曲线，点击弧线，点击应用，选中第二个右曲线。 将光标定位在下面曲线段的方框内，选择左下角的圆弧。修改属性过滤器为边。将光标再次定位在下面曲线段的方框内，选中曲面的边，可以预览生成的曲面。 修改属性过滤器为曲线，依次选择两条曲线，生成右曲线， 注意光标位置。将光标定位在下面的曲线段方框内。 修改属性过滤器为编，创建第二个区面， 以此类推，再创建其他区面。 注意属性过滤器要不断在边和区线之间切换，否则无法选中。 创建好左边的曲面以后，右边的曲面可以采用镜像的方法绘制 镜像 平面是 x z 平面，点击反转曲面，把刚创建的曲面翻转方向， 点击镜像几合体镜像平面，选择 x c 平面， the xy 平面创建草图， 创建两个参考点， 绘制一段圆弧， 半径修改为 150， 退出扫图， 点击区面中的桥街面 属性过滤器，选择草图，选择两个草图， 创建曲面， 将这些面竞向到另一侧， 选择修剪平面 属性过滤器，选择全部， 点击缝合， 选择所有的曲面， 点击查询，点击剖面，试图对其平面，选择 xc 平面 可以看出创建的是实体， 选择造型中的拉伸，拉伸轮廓为底面，选择拔磨， 角度设置为负 12 度。 在 xc 平面创建草图， 绘制一个圆，半径为 70， 添加标注原新到坐标远点的距离是 74。 退出草图， 选择拉伸，选择对称拉伸，减运算，切除底部， 添加底部圆角， 半径为二。 在 xc 平面创建草图， 点击多线段绘制一个矩形， 添加标注底边长六侧边长十五， 下边到远点的距离是 74。 退出草图，选择旋转， 转轴为 z 轴，选择加运算， 点击抽壳， 厚度为负一，开放面为顶部的圆， 添加圆角，半径为 0 4， 添加元角半径。唯一 关闭全局显示，关闭三重轴，关闭着色边， 添加视觉样式， 选择紫色， 也可以修改一下透明度， 透明度设置为 60， 添加贴图 宽度为 70， 去掉重复图像，勾选 区面方向，选择从中心 旋转 180 度， 将图片放在合适的位置， 在另一面也粘贴同样的贴图， 这样一个酒瓶就基本画好了。 再创建一个平口塞， 新建一个零建，取名为平口塞。 添加一个圆柱体，半径为 5， 高度选择 25。 将原著体放在坐标原点， 添加圆角，半径可以设置为一 或者 0 5， 添加颜色设置为暮色。 点击装配，插入刚创建的瓶口塞， 选择同心约束， 再选择对其约束。 瓶口塞的顶面和瓶口边缘对齐， 可以设置一毫米的偏差。 如果感觉瓶塞长度过长的话，可以再修改一下。 在平塞这个文件中选择重定义，将长度改为 20， 刷新一下。 好，这样一个红酒瓶就化好了。

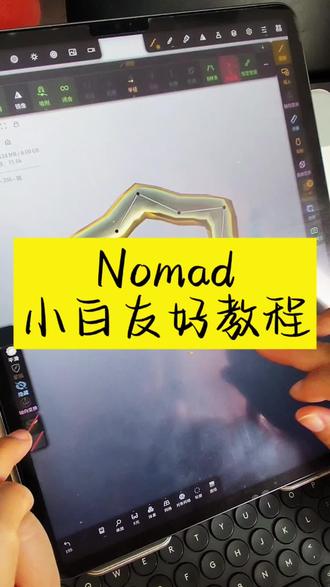

大家好，我是屁屁。嗨，今天我们看一下吸附工具，首先我们来添加一个圆柱体，把它给缩小一点， 还是这样子，把它的棱断数调低一点，磁断右端哎来键 k 圆管，将圆柄工具给它调下节点数，那放到这里，点击这个吸附工具的顶点吸附， 他就会自动吸附到这个顶点了。这里我们给他封顶，然后我们给他闭合，闭合之后强压极点， 圆管只有非常圆，看一下，调一下半径，我们还可以通过增价或删除节点来调节我们想要的这种圆管造型。你学会了吗？阿卓。

大家好，我是茉莉，今天来教大家会制这样的一个竞赛题。那首先还是新建零件文件， 然后我们通过这个矢图，然后复制出草图，旋转出这个主体，选择旋转，选择 x e 平面来复制草图绘图命令，先复制出这个抛面线的这个部分， 好，然后右键开始标注这一段，这个直径是九十， 里面这一段的直径是四十， 这里有个角度，总的角度是九十，那一半就四十五， 这里的直径是五十， 然后我们来标总的高度，总的高度是六十， 这段高度是十二， 这一段高度是二十， 这一段的高度是十， 这里这个小凸台距离是二， 然后这边这里的这个尺寸是在这个矢图上，这里有五， 然后再给这里导一个小的圆角，圆角大小是二， 现在完全约束我们退出草图轴，选择 z 轴来旋转，现在这个主体就绘制出来了，然后我们接下来基本上就是做拉伸切除，还有一个打孔，那首先我们把底部的这个拉伸切除出，做出来 选择拉伸，选择底面来绘制草图，这里选绘图来绘制，可以先只绘制一边， 按住中键重复或者结束命令，这里给一个数值，这里给一个水平，然后这边再导一个圆角，圆角大小是八， 然后我们右键开始标注尺寸，这里有一个角度，总的角度七十二，那一半就三十六， 这条线到轴的距离是 g， 就是 三十，那么这两条线之间的距离是十二， 这里还差一个约束条件，右键添加约束，选择这条线，再选择这个点，给一个共线点约束， 然后我们右键选择这个参考，取消这构造几何的勾选，把这两个圆参考出来， 然后我们框选刚画的这个线，给个镜像，再去画线，修剪掉多余的部分， 退出草图，向上去做减运算，然后这里切除距离是四， 然后我们再次去做一个拉伸切除，选择拉伸，选中这条边，向上做一个贯穿，所有点击确认， 然后这边还有一个拉伸，上面的这个地方，它其实跟这个是一样的，就是这两边选择拉伸，选择顶面，这边直接用绘图功能把这里连起来就行。 退出草图，向下拉伸，这里选择直向下拉伸的距离是十二，也是减运算，点击确认， 然后我们来做这一块的一个拉伸切除，选择拉伸选择 y z 平面 根据这个草图来画， 这里注意不要捕捉到这些蓝线或者是其他的约束， 右键开标志尺寸，这段是八，这段三十二， 然后这里可以看到这条直线的这一个长度跟这条是一样的，那么右键我们开始参考，然后勾选起来，就构造几何，选择内面， 我们按住 ctrl 键选择这个线跟点，然后也是给一个点到直线，然后我们把它封闭起来， 退出草图，这里给个总长对称，拉伸的距离是 a， 然后再来做这两块， 同样是选择拉伸，选择顶面来绘图，先绘制一个直径为 b， 也就是直径为十五的圆， 按住 ctrl 键，这里给一个相切，用这里写的相切，然后这边这里有两条线，它是通过这个圆心的，我们可以这里直接做两个轴 跟它相切的轴， 然后这边选择直线，把这里连起来， 这里也是给一个倒线，按住 ctrl 键来选择划断圆弧，然后在这里划断圆弧，给它封闭起来， 划线，修剪掉多余的线， 然后我们再给他做一个镜像，退出草图向下，然后再选择到面 到这一个面，然后我们再来打这两个孔，选择孔命令，这里我们可以选择这个取滤中心， 或者是直接这里可以捕捉到这个取滤中心了， 这里我们选择成孔角度九十，然后上面这个是十三，这边是八，点击确认。 好，我们现在来查询一下它的体积，那这个体积也是没问题的。
