心轴最顶的倒角ug怎么画

同学们好，今天呢咱们给同学们分享我们的孔倒角的正确用法啊，一般来说的话呢，我们都去把用这一个倒角刀去走这个轮廓去绕，但是呢我们如果说直接去用这个倒角刀直接踩下去， 同样也可以达到一个倒角的效果啊，就像这个样子，对吧？那么具体的话是怎么操作的呢？首先啊，我们插入工序， 然后呢在这个具有里面啊，我们不用去选择什么钻孔啊什么的，直接选择我们的埋头孔，好确定，然后指定孔选择，还有这一个确定， 然后呢指定一把倒角刀啊，好，这个时候呢，我们去切成刀路啊，他是不能够去倒到这个角的，知道吧？哎，我们还需要去 设置一下参数，什么参数呢？点击这个扳手这个里面的话呢，我们需要去设置的是直径，那么这个直径是什么意思呢？哎，不是孔直径，而是我们这一个倒角的直径，我们可以直接使用测量 直径十个毫米，直径六个毫米。好，那么这里的话呢，我们只能竖一个尺寸十， 那么确定确定生成刀，那么我们来看一下啊，在这一边刀具刚好能够裁到，那么在这一边呢很明显就过期了，那么怎么去同时让两个地方刚好倒到脚了 这里呢？我们还要去设置一个地方，在我们指定孔的时候啊，我们选择这里呢有一个参数组，点进去参数 主一，哎，我把这一个孔这个倒角放为这个参数主一，接着我再选择参数主二，这里呢改为参数主二的孔，确定好这是一，这是二。 然后呢我们在设置这一个深这一个直径的时候，这里同样也可以去设置组，那么这个组一直径是十，这个组二直径是六，那么就可以分开设置，先点击参数组一确定确定输入直径十个毫米， 确定这里呢就是参数数二了，再去输入这一个六个毫米，如果说还有第三个，第四个，第五个按顺序输入就可以了，点击确定确定，然后生成道路。 接着了我们再把刀具放在这个位置看一下，这个时候的话呢，两边都是刚好能够倒到角的，这就是我们钻孔倒角的一个正确的用法，那么学会的同学点赞加关注。

好，今天来教你们画这个图啊，它的长宽一百七，一百四四，指头倒角四乘十乘四十五度啊，这四个腰线槽 宽度十四，圆形距离十一啊，这里有个八十摇出来的距离，这有个六十恐龙大小在下面啊，欢迎六十五 h 八， 上面这个翻六十七是一个倒角，倒角的大小就是一升四十五度啊， 这个版后四十，那这个六十五 h 八的款工商是零到 零点零四六，这是他的公章。好，现在我们来再画一遍啊，打开我们的 ug， 这是已经画好过了啊，我们再画一遍，新建一个图档， 我找到一个文件夹， 给一个名称 发这个图案。我们首先进入草图主页，草图确定，我们再看下我们这个图， 图的那个形状是什么，就是外面一个框加这个倒角，然后中间一个圆，然后再四个妖行。草，这么画图的时候先画一个一个框啊，大框 就是个矩形啊，先这样画一下， 画完之后我们把尺寸给他约束一下，直接选这两条边。为什么 直接选两边而不直接选这个线呢？因为我们后面还要倒角了，一倒角之后这个尺寸会变淡 啊，这个尺寸会影影响的，因为一百四嘛，只是两边两条线的距离嘛， 然后输入最好一百四，然后还有两条边，这两条边把约束下的距离是多少？一百七，一百七。 确定， 我们再来看一下啊，拖得动啊，因为还差两个尺寸，他的位置没有约束大小。约束了，我要约束一下他的位置， 我们把它约束到哪里？约束到草图的原点，在这个矩形的中间，我们点那个更多，里面有个几何约束， 就点这个终点，选这个线，然后要约束到哪里？约束到这个草图的原点。好，这两天颜色变了， 我们再来约束一下 这条线啊，约束到草图原点，你看这里草图已完全约束啊，这个框我们就画好了， 然后你再拉，拉不动，对不对？我们再来换四个倒角，四个时辰四十五度， 这里倒斜角撕成四十五度啊，把这个勾上， 然后这样画一下，这样画一下他就倒掉了啊，关闭， 你看有什么影响？你看后面倒了角，然后这个终点他就 前面约束的，终点就没用了，对不对？所以那个先后顺序很重要的啊，他位置又跑掉了，所以说这个就是要重新约约束了。那么应该怎么画？先画矩形，再倒角，然后再约束他的， 再来几个约束，约束到终点，这样就没问题了啊。 终点呢，在于 ct 的线，约束到朝位，现在是朝位往前约束，这样就没问题。 然后再来画一个口红，在这个位置约束一下它的大小，多大的？ 六十五，六十五，再看是不是它的位置还没确定，我们来约束一下它的位置， 这个距离是五十尺寸约束，然后捕捉圆心啊，约束到这条线距离是多少？五十， 再拉一下，上下拉不动了，左右还拉的动。我们约束这个五十的口红，在这个中间， 在中间啊，更多几何约束，还是用这个终点， 比如圆形的终点，然后约束到哪里？这条线的终点颜色变了啊，草图已完全约束， 关掉啊，这句话啊，现在就画这四个腰型槽，多大的？先不管多大啊，先画一个大概的形状， 我们用这个轮廓命令来画一条线，然后再来一段圆弧， 然后再有线过来啊，捕捉到这个点下面对不对？然后再来画一个圆弧，捕捉到端点起点，应该是要把它关掉，你看大小可以变换啊， 没有约束。我们来看一下尺寸，这里宽度十四，这个圆心的距离是十一，来约束一下 宽度十四，然后这条线的长度是多少米？十一是不是还有个什么时辰它的位置 啊？这里有个这个圆心到这个大圆的距离是四十，还有这里这个圆心 到这边是八十，他是对称的，所以一半就是四十，都是四十，对吧？这样四十，这也是四十。 我说圆心四十，这个圆心， 这里也是事实，你看炒熟已完全约束啊， 基本上平了，我们再看一下四十，这也是四十。好， 有四个是对称的啊，有四个图啊，是距离，这里有六十，这里是这个圆，到这个圆，八十， 这里是十一。说这个腰型长到这边的腰型长的距离是多少？十一加八十就是九十一。 那我们用个命令阵列的命令好，选择我们的曲线相连曲线，然后选 选择线性对向，选择个线作为线性对向。方向呢？我们点个反向， 具体是多少？六十一个六十一个九十一啊， 对这个方向我们选这边，然后反向啊，两个九十一，就确定一下就可以了。草图已完全约束啊，这个草图就放好了，完成草图 收入四十，我们拉伸一下，然后再倒个角，两 能够一闪四十五度点拉伸，这里自动换了曲线啊，选架这个线就可以了，四十啊，确定， 然后再倒角，这个角还有反面的角，就是一层四十五度， 然后我们再来看一下有没有问题。没问题啊，好，我们在 counter 加 w 把别的东西隐藏掉， 隐藏草图，点隐藏草图基准没隐藏。确定 好这个图就画好了，保存一下。

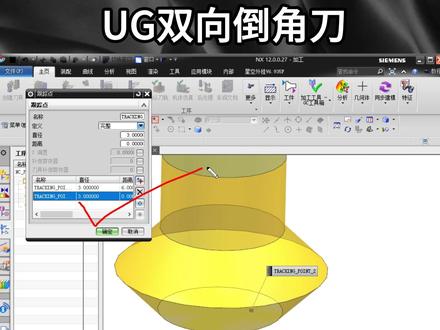

这边给大家讲下关于像我们这样的一个啊，就是两头都能倒角，两边都能倒角的，这个刀具啊，是怎么去创建，而且这个刀路是怎么去编出来的？好吧，大家可以看到这个刀路啊，就是在我们去做加工的时候呢啊，经常会遇到这种刀扣需要倒角的区域， 那么这个方式怎么去做呢啊？这个就很关键，对吧？很多同学都不知道该怎么去做的啊？来我们选择创建刀具，然后呢在这边点到这个自定义洗刀啊，确定一下。 好，那找到自定义洗刀的出来，自定义洗刀他是根据我们刀具啊，他的一个特征，一个一个的去啊创建这个结构的，好吧，首先的话第一个就是编号一啊，编号一的话是指的我们底部圆的值那个半径是多少？你比如说我给他一个三的半径啊，或者说给他一个二的半径都可以啊， 那就代表底部的直径就是六啊，半径是三，对吧？然后接下来我们再找到第二个选项，第二个选项呢就是我们这一段，那这一段的话我们是输入直线长度，这下面两个就给他归零了啊， 上面是直线长度，你比如说我们这段直线长度，我也给他一个三的距离，然后嘞，呃，原户其实角度给到四十五，那么这个刀具他就会变成这个样子，嗯呢，三，然后嘞四十五，对吧？ 做好了之后，接下来第三段，第三段的话我们要往回收，那往回收的话，同样我们也给他一个三的距离啊，然后圆弧其实角度在这边就给了一百三十五的，其实角度啊，就是 啊，方向是往回来，回来了之后现在没有道路，对吧？我们继续添加第四段，第四段的话就是我们刀具长度，你比如五十长，然后那个骑士角度是九十度啊，那接下来呢，大家可以看到这样的一个刀具，我们就创建好了，当然创建好这个刀具了之后呢，这个刀具他能用， 他不能，你比如我们确定一下啊，然后点击创建工序，用到平面轮廓洗啊。呃，选择我们刚创建好的道具来进行视频道路。呃，指定部件边界， 你不是我选择这个命啊，选择好了之后呢，我确定一下，然后你直接来生成刀路，大家可以看一下这个刀路，他实际上是一个过期的道路啊，为什么这个刀路会过期呢？因为刀具创建的参数不对啊。哪个参数不对啊？我们可以回到刀具里面，他下面他有一个叫跟踪点的选项， 这个跟踪点也就是刀具和我们弓箭所接触的这个点啊。呃，那这个点的话我们一定要把这个参数给他给，对啊，我们选择跟踪点， 选择好了之后，现在他这边有两个，对吧？一个是上面这个点啊，一个是下面这个点，两个点没有一个点能用的，我们现在把下面这个点给他调节一下啊，下面这个点的话，他的距离是零吗？对吧？比如我们底面的距离是零，然后 直径这边是三，肯定是不对，我们给它输入直径是六的一个直径。好，那么输入六的直径的之后呢？你确定一下啊？确定好了之后，我们把这个驱动点给他改为第二个。刚刚是第二个点吗？然后我们再来生成，那这样生成的之后呢，大家可以看一下啊，那 我们的刀具，对吧？他就能刚刚好切削到我们这个部分啊，这个就是我们的这个跟踪点。好的，现在跟踪点一啊做出来了之后，我们接下来再做第二个跟踪点啊，第二个跟踪点的话，就是 啊，就是我们这这个外援啊，这个外援的话我们得要去测量，我们选择菜单，选择分析啊，点击这个测量简单的这个直径，他的直径是十点二四二六的，所以说把这个呃直径给他输入十点二四二六的一个直。 输入好了之后呢，接下来就是距离，距离的话就是从底面往上抬这个距离啊，那么我们同样选择菜单啊，分析啊，测量一下这个简单距离啊，简单距离的话，这边就选择这个圆心点啊， 那选择这个圆形点到底部这个圆形点的一个距离，这边是二点一二一三的，那在这边给他输入二点一二一三。 好，那么输入进去了之后呢，我们这两个点都有了啊，这两个点的话就是我们这个与刀具接触的点，那么接下来我们再来重新开始编程，你比如我们现在选择指定的部件编辑啊，我就不选，不选上面啊，我就选什么选这个底面 啊，选这个底面，然后把外圈给它去掉啊？就只加工这里面吗？选择好了之后呢，确定一下啊，然后你接下来再点击这个深层道路，那么大家可以看到这个道路呢， 我们就生成了，然后这个刀具的话，他刚刚好啊啊，现在是我们的这个驱动点一吗？那我现在选择跟踪点二啊，那选择跟踪点 啊，就是跟踪点一啊，刚刚是跟踪点二，现在现在选择跟踪点一，然后我们再来生成。那这样去生成的之后呢？大家可以看到我们的刀具就刚刚好能切削到这里的，对不对？所以说这个就是我们关于成型刀的一个创建方式，还有跟踪点的一个创建方式。好吧，好了，这边我讲到这里，谢谢大家的观看。

这是就是力量，今天我们讲一下像这种曲面的倒角道路是怎么做出来的。大家好，我是说教育的小月。 首先点击插入选择工序，用到这个固定龙骨洗，选择一把八毫米的倒小刀，点击确定，确定好了之后呢，指定的部件， 然后再指定我们的边界，边界就直接选择曲线边，把我们这个线条都可以给他选上， 嗯，边线都给他选上啊，好，选上边线之后，接下来材料册指定外部，点击确定， 确定好了之后呢，我们这边给他偏置一点点，比如说偏置一个刀半径的一半，这是一把八毫米的刀，对吧？那就偏置一个负二的距离。那驱动模式 这里呢，我们选择轮廓的加工下方向，选顺序，点击确定再来生成道路。那道路生成之后呢，可以看到这个进退刀这样走呢是不太理想的，我们可以去把它改为插销，也可以去给他改为 圆弧垂直一刀轴，这边呢就改成插销的方式啊，都是 ok 的，改好了之后再来生成道路。那像这样的一个倒角的道路我们就编写好了，可以看一下，就是这样子的啊。以上呢就是本期视频的所有内容，希望对你的工作生活有帮助。

今天给大家分享一个挑战全网最快倒脚方式，首先我们右键插入工序，选择深度轮廓洗确定，指定我们的部件，确定，然后创建一把倒脚刀， 直径为六个毫米，这里三，这里是三，这里是三，然后我们看一下我们这创建的刀的效果， 好，就是这样的一个效果，然后给他设定一个刀柄，刀柄直径六个毫米，这里我们随意，这里给您。好，那么这样呢？一个打小刀我们就创建好了，点击确定 深度，我们给个一点五七幺参数里面我们的余量啊，比如说你要倒个 c 零点五的角，那就负零点五，然后空间范围的检查刀具和夹尺器勾上更多，里面的，我们 这个地方改为零零二，这里改零零二啊，也是一个避让。确定好，然后啊这个地方刚刚没有改好啊，一点五 好。然后呢我们生成刀路，出现这样的报警，我们直接点否好，然后刀路就生成好了，好，我们可以检查一下他的一个避让好，我们先看一下他的这个倒角 好，我们可以看到这里是打到了，对不对？好，然后呢我们再看一下他的避让好，我们放在这里好，我们可以看到这里呢有一个零点二的一个避让好，那么这个倒酒的方式大家学会了吗？如果有其他方式，欢迎大家在讨论区留言。

好，那今天的话有一首给大家分享月薪两万编程的核心技术啊。呃，可以说一定是独门秘籍，认真听完，你一定会有巨大的收获。好。 呃，那同学们，我们在过去加工这种倒扣的倒角，很多同学呃，通过曲线点来做，或者还是同不知道该怎么做起这种倒扣倒角啊，那么曲线点他做起来非常麻烦，因为他需要倒转曲线，整个过程需要很久的时间。那么 我现在教给大家这种方法就三秒搞定。什么方法呢？我们通过曲面区域来做啊。那么讲到这一点很同，可能很多半桶水边上还是可能认为自己，呃，这个还是比较简单啊。好，那认真听完看下自己能搞定啊。 好，我们选择这个曲门去。的确，呃，你选择里面倒角是吧？然后紧接着我们选的螺旋啊，一个道路啊，然后紧接着的话是公开， 因为这个刀就比较小啊。好，然后那么下面的话把这个棒棒糖刀把它选好，需要采用这种刀具来进行加工。 最后的话我们生成程序啊。那么刀这一步大家可以看到刀路就生成出来了。那这个道路行不行呢？退刀，我们可以改啊。这个刀不是问题，主要是什么？主要我们可以看到整个刀是不是出现这个扭曲弯曲， 因为我们的形状它其实是这种椭圆的一个倒角，那么你会发现整个道路在这出现了一个扭曲，对不对？它不是按照这个形状来加工，这样就会造成我们这个地方会漏一块，加工不到位啊。那么如何来解决这个问题呢？ 对吧，怎么来搞定呢？那这个时候你再看老式道路。哎，我的程序同样是曲面序，但你会发现，我的道路就是完完全全沿着工地的形状加工，不多不少，恰到好处。那么怎么来实现我这种道路呢？对吧？你发现啊，这些指令都一样，但结果不一样。所以 编程，其实你会发现有些人工资为什么很低，而还有些编程可能薪资一两万，两三万，甚至更高。好，那接下来我就把那技术给他，给他进一个分享。那以后大家就是能够并且这样是吧？呃，我们按按照这个形状来加工到你的道路，就是比别人厉害，你就是比别人牛逼，你的程序好 啊。当然的话，其实倒角有各种类型，像我们这种二 d 三 d， 包括异形的，包括有高有低的，包括整体倒角。怎么去做啊？我都是把全都录制好了。这样一套。就说 我们详细的，主要是非常的全面啊。这套。呃，这个倒脚教程可以直接全部直接一次性发给同学们啊，免费发给同学们。大家如果需要的话，可以下方评论三个九，我就直接全部发给同学们。好， 就下方评论三个九。好，别忘了点赞加关注啊，还是一样的啊。好，那接下来我就给他们分享一下我这个到处怎么做的啊。我刚刚开始讲了，你绝对是想象不到我的方法啊，真正核心技术，他就是这么屌，就是这么厉害 啊。好在这只需要一个步骤，注意，只需认真看啊，我们把一改成二就行了。这你是想象不到的。因为你注意，我即使是二，但五楼道路还是一条。能想象到吗？想象不到。而且本质上来讲，我们肯定是一条道路来加工，因为倒脚你不可能说起两条道路好。那么你看这会道路啊， is beautiful， 完美啊。我们整个道路完全沿着沿着沿着贡献形状的进行加工啊。而且你会发现同学们，我们的道路他 并没有说洗两两次，他也是洗一条啊。什么意思？就是我刀我刚刚里面设置是二，但程序还是一条道路。这就是他神奇的地方。所以真正的核心技术，你需要真的要学习别人的技术啊。

大家好，这里是大兴双虾公啊，今天呢遇到一个同学问一个问题啊，他在抖音上看到一个产品的一个导角，就是我们所看到的，这样啊，这个草，导角怎么是导出来的？特别是这个地方像这种直角的这种啊，怎么导出来先跟这个模型呢啊，一样 啊，就是像这个地方，这个尖角，像这里啊直角，现在呢怎么做出来？那么我们在软件里面呢，去给大家演示一下， 首先我做了一个啊，做了一个差不多的一个啊，三 d 图，那么呢我们来看一下程序放出来的，首先我们就要用我们的一个三 d 里面的一个啊，曲线点啊，曲线点在曲线驱动左边的，我们先选一个 好刀具呢，我们要用一个八角刀，十一六，十一八都可以啊，然后我们选择他的一个曲线 线条，在选线条的时候是很关键的啊，第一条好，第二条好，第三条好，重点来了，这个位置我们要怎么呢？要从这个地方再次再选一下，首先我们呢这里点击一下添加星级， 好，再次从我们这个地方啊选下来，箭头啊，箭头一定要注意了，朝上往下的箭头并不是箭头朝上的。然后再选第二条，我们再看一下这边啊，再点过来，好，选过来之后这里又断开了，之后怎么呢？然后再去添加升级，再次选择， 现在我们这条线呢是选完了，选完之后呢，我们直接生成程序就 ok 了，那这里呢他是不需要选择右键的，但是我们这个 刀具啊，现实中呢，这个地方是不是跟这里是刚刚好，对这里齐平的，那么我们想要这个角打得好的话呢，这个刀尖肯定是要往下面再延伸一点的，那像这种刀路怎么去做啊？这个时候呢，我们可能需要一个辅助体啊，辅助 我们来把它程序复制下来，进入到键盘模块，找到我们片体，找到我们的一个延伸片体，延伸片体，首先我们要看一下，如果我们的刀尖要超过这条线下来一个毫米，那么我们这里呢就输一个毫米啊，你想要延多少就输多少一个毫米，然后我们选择下面这条线， 发现发现是反的，然后我们呢继续选整条啊，这就是整个边界都选一下，选一下之后呢点确定，确定完了之后我们再回到加工模块，点开我们刚复制的这个程序，删除 啊，选法呢是一模一样的，只选的地方有改动啊，有改动，那我们选，但是选这个边吗？对不对？那我们现在要选这里了啊，要选这条边了，一条 两条再选上来，这个这两条线都要选到，然后添加新结，从上啊点上面，不要从下面选啊，从上往下面再选，再选过来再选上面，好，再添加新结，再从上往下选，线头方向一定要注意了。好，这样选完了之后点确定 再去生成程序，这个时候我们再把这个隐藏一下，跟片体复制啊，隐藏一下啊，再打开这道路，我们的侧面看起来把它变成镜像宽， 这时候我们看得到这刀尖是不是已经超过我们刚刚这个边了，是吧？这个呢就是我们的一个正确的一个做这种倒角的方式，跟我们的图片啊，就是我们抖音上所看到的这个效果是一模一样的， 那么今天呢，就把这知识点疏通到这里来，如果还有什么不懂的可以在留言私信啊，都可以的，大兴为你们解惑。

我了个痘，这个一心曲面怎么倒角啊，还是一件外发了，哎，你别着急，这个简单的很，一分钟就能搞定。你这么牛，那你来。 ok ok， 包我身上这个视频给你讲清楚。安排 小二小七永不撞击。像这样的异形曲面如何来做一个倒角道路？非常简单，看我操作。首先点击创建工序，用到三 d 刀中的固定轮廓洗，点击确定驱动方法改为曲面区域，指定驱动几何体，我们依次选择需要倒角的斜角面， 这里的话呢需要按照顺序一个一个的选择，注意不要漏选了，在选错的情况下呢，点击取消就可以了。 选好之后呢，直接点击确定切削区域，直接选择曲面百分比，即使不长给到百分之五十，结束不长也给到百分之五十，然后点击确定这里切削方向，不用管材料方向，点击反向，我们箭头要朝外。切削模式呢，改为单向， 步距给到零，然后交叉步长为公差，内外公差都是一个丝。设置好之后，点击确定 刀具，这里我们选择六毫米的导角刀，然后进到分销移动里面，开放区见到类型改为圆弧垂直于刀轴，点击确定，然后直接生成刀路， 现在你可以看到这个刀路他是会有一定的变异产生的。其实像这种倒角的方法刀具只能用到球刀，我们去新建一把球刀，然后选择创建一把 r 三的球刀，确定球直径给到六，点击确定，然后点击生成。 现在这样的一个道路生成就没有任何的问题了，斜角面呢，也能做到一个相应的倒角。以上呢就是我给大家分享的异形曲面如何倒角的方式，你学会了吗？关注我，下期见。拜拜。
