浩辰cad手机版怎样画锥形展开图

cad 圆锥展开， cad 圆锥的展开，我们看一下像一个圆锥形，类似这种形状，我们在 cad 如何做他的一个展开下料图？ 好，我们首先把这个图复制过来啊，复制过来我这里的话就忽略了厚度啊，如果有厚度的话，我们应该 找到这个版的中间层啊，如果是二的话，这两边进来一个一啊，也就是三百九十八来展开，那么他的展开跟我们做出来实物才是非常的吻合的啊。好，我们先看到这里，那么现在的话只讲一下 这种连锥的展开一种方式，就是方法，我们在这两条线，我们在顶上 画的直线，让他延伸过来啊，是让两条这两条直线有个焦点在这个位置，然后我们对他进一个修剪。好，这是第一步啊，第一步，你说把这个图复制过来，让这两条线延伸过来有一个焦点，这是第一步。 第二步，我在这里以这个点为圆心，画一个圆圆，多大的圆？圆画到这里来，这里点啊，画到这个位置，然后我再以这个圆的圆心为圆心，再画一个圆，画到这里来， 这里就一个整个的一个圆环，这里就是一个布啊，或者是一个材料，我们要在这里画条线，把它截下来，柜眼也好，折完感 眼也好，是不是让他感受我们的一个圆锥形来啊，圆锥形好，做到这一步之后，我们还要画一个圆，我们这个圆怎么来画？我们是用两点画圆，我们输的 c 不做这一点 啊，两点化盐的话，我们输入 c 之后，我们再输这个啊 p 啊， 把它删掉，我们输入 c， 输入个二 p 啊，好，这里过来，那么这一个圆也画好了，也就是画了三个圆， 然后怎么做啊？这是第二步画圆，第三步计算，我们看一下这个圆是多少，这个圆呢？看一下首先看到的周长啊，六啊， 八点三二六二，八点三二，这个记下来的啊，我们用计算器啊，用计算器啊，复制， 这个我们记下来的啊，记下来的，我们整理过来。好，这个我们要把它等一下在这里进行计算的。好，我们看一下这个圆 啊，这个圆啊，这个圆是多大？不要搞错了啊，是里面这个圆啊，我们再输入 l i， 他这里的周长是多少？幺四零四点九六，好，复制啊，这里也要复制好，复制，你不复制也是可以的，你能够记或者记下来也是可以的啊，我们用这个圆，除以，除以啊，除以，我们后面这个 好看，他等于多少？等于零点四四四四七二幺五五点幺五五七九啊，这后面很多很多啊。好，我们不管他，我们乘以一个 三百六十度啊，这个三百六十度，这一步大家一定要搞清楚啊，是哪一个圆的周长，属于哪一个圆的周长啊，不要弄混了。好，然后我们再看一下等于多少？ 一百六十点九九七六，精确的好多位啊，比较精确。好，我们把这个复制过来，复制好算了，复制过来了，好吧，好，复制过来之后我们怎么下一步怎么办？我们输入 ro， 选择这个直线，然后选择一个基点，然后我们选择一个 c。 好，我们输入角度，是啊，输入角度了啊，输入角度我们可以输入一 幺六零点九九 啊，七六啊，零八，其实你输入幺六零九九，应该差不多了啊，差不多了， 好，我们再说一下啊，幺六零点九九七六零八啊， 幺六零点九九七六零八啊，看到没有？他已经过来了啊，过来了，我这个线我把它啊 匹配一下啊，换个颜色吧，换个颜色。好，这条线我们就画出来了，那么我们做到这个时候，我们已经说完成了啊， 那么哪一部分是我们要留下来的机关线料，就是我们需要的一个展开图。好，我把它删掉了啊，把它删掉好，把它删掉，这里都是我们的辅助线，我们就不需要了啊，我们的辅助线我们就不需要了，然后我们把这些删掉啊，删掉， 删掉。好，这里做一个匹配，那么这一个就是我们这个圆，外径是四百高至两百，上顶圆是一个两百下，下面的话是四百啊， 这么一个圆锥形的一个展开，那么我们这个圆到底展开对还是不对？我们应该如何来验算啊？好，最后一步如何来验算？ 这里我们有也用四百乘以三点一四一六也是可以的。如果我们想偷点懒，我们直接输入 c， 在这里，我们输入这个四百。好，再输入 c， 在这里我们再 租了个滴，两百， 这个圆和这个圆是相等的，是不是这个圆和这个圆也是相等的，是不是一个是两百，一个是四百啊？没问题。 好，我们来看一下，我们输入 l i， 他的周长是六八二点三二啊，六八二点三二。 好，我们把它这个可以复制到这里来啊，便于我们观察啊，六八三点六六六二八点三二啊，也就是我们这个展开的周长和这个外围的这个周长一定是相等的，不相等的话那么就是不对的， 如果相差十个四，二十个四那是没问题的话，如果相差一两个零，那你这个展开也是有问题的啊。好，我们来 看一下这个周长是多少，如果跟这个六二八点三二相差很多，那肯定是不对的啊，我们来展开看一下啊，看一下这里周长度是六二八点三二，看到没有？六二八点三二，好，这是没问题的啊，其实 剪映到这一步已经是可以了，如果你还想看一下下一个对不对，我们可以接下进行剪一下，好，我们输入 l i， 他这个长度是幺五幺二五六点六四，我们把它复制到这里来，便于观察这里，我们同样的输入 l i， 看一下是不是一样的 幺二五六点六四啊？啊，我们一直啊，一直的话是点击这个啊，好，其实我们因为点这个圆啊，我们点这个圆啊，点 这个圆，好，我们输入 a 看一下幺二五六点六四，没问题啊，没有问题的，是不是没有问题的？ 其实我们检查的话，检查一部分就可以了，另一个的话应该是百分之九十九点九是一任何问题都没有的啊。不管你是检查这个大的圆弧的长度与这个小圆的长度是否相等，还是以外围这个圆弧与这个大圆的周长是否相等都是可以的，你检查一个的话，基本上 百分之九十九点九没有问题啊。关于这个展开延椎展开的话，呃，就先谈到这里。

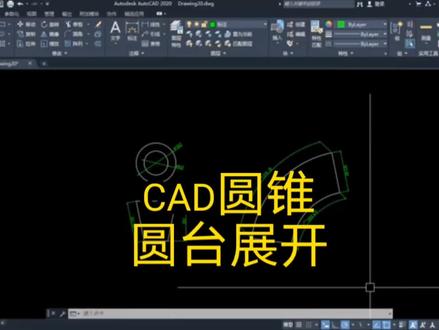

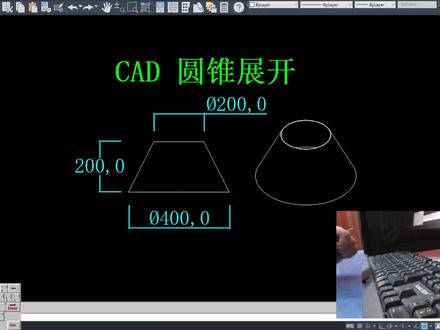

这个视频我们来分享一下 cad 中圆台圆锥的一个展开方法， 我们看这个图是一个圆台，这个小端的一个半径是六十，大端的半径是一百，高度是一百。首先我们把这一个复制出来， co， 复制啊， 好，然后画两个圆 c 空格哈，他的圆心的话，咱们捕捉这两条母线哈，两条母线的交点位置。好，然后再画一个， 好，接着哈 tr 把这两段哈，把它修剪掉，好， 接着哈，接着我们来算一下这两个圆，它的一个周长哈，周长也就是展开后的一个长度值，那我们输入 list 按空格键，然后宽选这两个圆 按空格键，那在这里哈，咱们就可以看到他的一个周长，那个三十半径的是一百八十八点四九，然后这一个五十半径的是三百一十四 点一五，算一六哈，算一六。好，然后我们输入 l、 e、 n 按空格键，然后这里有一个总计啊，测量的一个长度或对于像一个总计 t， 咱们输入 t 按空格键，指定总长度三幺四点一六，三幺四点一六，按空格键，好，然后我们选这一部分，把这个修剪掉， 那剩下的就是一个咱们要的一个长度，那同样的一个方法哈，然后踢 空格键，这边是一百八十八点四九啊，按空格键，那选这边，好，那这个哈，就是长这个两个圆长开后的一个长度，好，这边修剪掉， 删除掉啊，这边二楼把它补全。好，那这一个哈，这一个的话就是这个圆台它的一个展开图，咱们 标注一下 dada 二啊，弧长标注啊，三幺四点一六幺八八点四九啊。 dal 这边那个长度一百零一点九八，也就是这个长度。 好，那这一个啊，就是圆台的一个展开圆锥的话，跟这个是一样的哈。

史莱德啊，你这干啥呢你？我在做这个圆锥的展开图，然后我已经把它做出来了，你看，那你这做出来了，你这尺寸你也量不出来了。那我不会量，这个，你应该在 cd 软件里边去操作，我来教你怎么操作。 这是你刚刚手上拿的这个圆锥是吧？对，你先画两个圆，找到鼠标垫上圆的快捷键。 cc， 你用 c 空格，可以空格，先画一个半径十八的圆，十八的圆，然后再画一个半径为三十的圆， 三十个人。好，画完之后你在鼠标垫上找到特性的快捷键，特性康生家一，对，对对，康生家一。好，你把第一个人选动按康生家一，康生家一，你可以看到他的周长是一百一十三，你把这个数字记下来，好好先关掉， 关掉之后你再查看一下外边这个大圆，他的周长是幺八八啊，幺八八，好，关闭，幺幺三幺八八， 对，嗯，现在你用导员角命令找一下导员角，就是 ff。 对，你输入 f 空格， f 空格，按住 shift 键，点击这两条斜边。好，这就是我们的圆心，你输入 c 空格， c 空格， 先空格，然后点这个顶点，往这连一个圆啊，这个焦点的位置。对，然后再随空格往下边这个端点位置也两也连个圆。好，连起来之后你把这些多余的标注给删掉， 你的标注删掉，点选他，然后一空格删除。删掉之后你找到修剪的快捷键， t 二对， t 二空格一次， t 二空格一次。点击左右两条边作为我们修剪的边界空格空格， 然后点击上面这个圆弧，再点下边这个圆弧，把它修剪掉，好，推出，推出之后你把多余的线笔删了，这两条，对，还有两 条斜线也删了。好，删掉之后你用直线 l 把这个地方给他封起来。 好，现在我们就开始最关键的步骤，也就是你要在这个圆弧上确定位你刚刚的周长， 你要在鼠标链上找到拉长的快捷键，拉长 l e n。 对，输入 l e n 空壳，再输入下方的二级命令总记 t t 空格风格，总长度是多少？来个灯幺幺三。对，你输入幺幺三幺幺三空格风格。好，在这个圆弧的左边点一下啊， 空格确认，哦，在对，再输入 l e n m e n 空格空格， t 空格中长幺八八幺八八空格空格。好，在这个大原户上点一下，你再用直线把上面一封。好， 这就是你这个圆锥的展开图，你看这俩是不是一模一样的哦，现在就能测试。对对，你现在直接标注去 cd 软件里边做个标注就可以了。 我看你这 cd 水平也确实比较差。我建议你把这张 cd 画图专用的快捷键打鼠标垫带回去，它包含绘图工具，快捷键修改快捷键标注功能，还有三维建国，每一个快捷键都有彩色的图标，非常好用。现在我把它放在左下角，小黄车，你赶紧点击把它带回去吧。

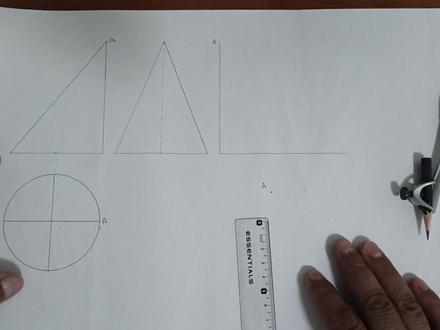

大家好，我是小老弟，爱发明直角偏心圆锥的展开图怎么画？今天我就教大家，我们先把它的俯视图和主视图画出来，两出半径，将底缘分成十二等份， 加上数字画垂直点， 然后将这些数字的标记点连接 a 点， 这样就画好了。现在开始下一步，我们用三角形法求出他的时长线 二个字， 将他们连接 a 点， 这样时长线就画好了。 现在开始下一步。量出 a 点和数字七的时长线， 画一个圆弧， 先随便标记条线为数字七，然后量出底缘一等分的距离， 划分十二等分， 连接 a 点， 这样就画好了。先标上数字， 然后将时长线标记到扇形里面， 七已经变好，那么现在开始从六开始，以此类推， 这样就标记好了。用光滑的曲线把他们连起来， 这样就画好了。 这个就是直角偏心圆坠的全部展开图，学会的老铁给个关注，谢谢！

今天有东西问老师说老师像这样的圆锥是如何展开的？也就是上圆直径是六十的，下圆是三十六的，高度是二十八的，那我们已经画了两个这样的小圆，接下来我们来算一下他的周长， 我们选择这两个对象，输入快件的 li 空格，弹出的对话框，我们看到周长，第一个是幺八八，吃这个大的，这个小的周长呢是幺幺三， 那我们记住这个大小，我们把它关掉，那接下来我们把这个删了，我们把这个也删了，这个时候呢这个圆锥他要展开，首先我们把圆规的圆尖角找到，也就是找到一个圆心的位置，十五块一件的开幅空格，点击这两端的线条，他会找到这样一个圆心， 那接下来我们以这个圆心来画一个圆形 c 空间，从这里画一个圆形，接下来 c 控制，再从这里画一个圆形，我们找到这两个面，如果是通过这个圆筒侧边这样旋转滚动，让它展开成这样的效果，那我们就要找到它的这个叫周长就可以了。刚才我们已经帮大家算出来周长了， 那如果我要定位，我可以把里面的线我先剪断，这里面我不要，我以这个线来走，那我们输入 l、 e n 空的 p 空格，如果我想要幺八八空的，我点击这一头，那这根线就变成幺八八，然后我们再输入 l、 e、 n 空格，输入 t 空格，我输入幺幺三空格，里面的这个小的，我们选择哪一端呢？同学们选择右边，他会把这一头剪断，然后我们再把它连接起来，那这就是我们展开的大小。接下来我们把这个修剪， 然后再把这些对象删除，那我们得到的这个就是它的展开面，展开面呢？我们把它空格两次，让它旋转起来。如果大家想要的落地在水平线上，还要换线，我们可以用对齐 f 八水平，然后选择这个对象，输入 a l 对齐空格， 抓住一个顶点，靠这个地方，再抓一个点靠这个位置空隔两次，那他会自动落到地上，再把这里删了，我们来标注一下他的弧长，我们选择弧长标注，点击这里 幺幺三空格，再选这里幺八八。同学们，圆锥的展开面你学会了吗？关注点赞，下期咱们接着分享。

很多东西不知道圆锥是如何展开的，首先我们看一个小视频，这个圆锥展开了之后呢，就得到一个扇形和一个小圆，我们首先看一下圆的直径是两千，我们输入 c 空格， 点击拉起来，这个时候我输入 b 空格，我输入直径两千空格，当然同学们输入半径一千也可以，然后我选择这个圆，我输入 l i 空格， 然后我们看出来周长是六二八三，六二八三是他的总周长，接下来我们把它向下移动， 我们在这个位置呢，我们输入 c 空格，以这个点画一个圆形，也就是这个底部一个圆，他的半径就是这根线，然后我们输入 t r 空格，两侧修剪，这一侧这个地方就是他的半径，绕这个地方展开，那 我输入 m 一空格，选择这一头六二八三，然后空格，这样的话电脑会帮我找到这个点，找到这个点之后呢，我再连一下线条， 从这个点连接到这，再剔牙修剪掉，这边的这根线我也不要了，这根线我也不要了，也就是我展开之后，他就长这样的，我们来测量一下他的弧长，输入 da 啊空格，点击对象测出来， 那我们看到他的胡常就是六二八三。同学们，圆锥闪开面，你学会了吗？关注点赞详细咱们接着分享。

朋友们好，今天来讲一下这个新开发的一个诚信啊，巨型蜂桃二， 锥形风头二呢，也是之前有一个，有一个锥形风头， 那就先讲一下之前吧。啊，这个巨型风头呢，这里有个盐弧，然后上口呢，这个开口，这个 把后他是个锤子的切割下来的，然后有个沿湖呢，最下边还有一段高度， 那这些数据呢是对应着的。我先出一个锥形风头，这个是以前的啊，这个是以前的，这个好像讲过没讲过，我也记不清了，这个今天说的是锥形风头二， 巨型风头二是新开发的啊，那这个诚信呢，就是有两段盐湖，这里面有一段啊，这个上口上口有一段，下口有一段。嗯，这个 两段盐湖呢，就然后下口呢，这个还有一段是树枝的高度，上口也有一段是树枝的高度啊，所以这种情况呢，就是加工起来比较麻烦。 哎，他要有那个特殊的机械设备，是管球，有个管球把它压出来的， 那这里有大口小口的直径，还有这个弯起放进，然后还有这个上边的高度和下边的高度，总的一个，总的一个构建高度啊，然后这种情况 一般加工呢都会有一点误差，所以他有一个加工仪量，加工仪量呢是每端就是上口加一点，下口加一点啊，然后有个把后 这个展开图呢，分这几块啊，这个小数点位数，这里是三块，先示范一下啊，三块啊，先出一个图， 哎，他有时候这个图形看不见的时候，他图形在屏幕外边双击一下鼠标管栏啊，就看出来了啊，这个出来的图呢是个中进的尺寸啊， 你这上口下口还有两股盐湖，他的，呃弯曲半径，弯曲半径也是指中径的，然后这个边和这个中线的这个角度，这个左右是 对称的啊，这个输了，是往中进出图，然后把这个展开图把它移上来一点啊，这个展开图呢？就刚才输的是， 呃分成三块啊，这一这个是一块，两块，三块，就下料的时候分成三块下料，那这个图呢，虽然画在一块呢，就把它扶，把它扶持出三份来啊，扶持出另外两份来 啊，那像用再用修剪那个办法啊，就可以把它分成三块了，这个这个这里就示范一下吧。这个修剪啊 啊，那这这是这就是两块了，那两块呢？这个这一是做成一模一样的，是三块都是一模一样的， 就是做那单块呢，就是这样的，这样的下三块啊，这个程序上输入这里是输入三块，那这一次把它改成一块啊，就是一整体下料， 那个改成一块的啊，那这个就是一块的了，他呢有那个内沿弧的半径和那个外沿弧的半径，还有上口的这个 哎，弦长和下口的弦长，小口的弦长以及这个边细边啊，然后像这种情况呢，就是， 哎，如果你没有那个机械设备呢，这个把这个料下出来了，这个这点盐和这里也不好处理，所以这个呢，一般还是对着那个有这方面加工设备的 那个朋友就用的上了。这个也是个免费呈现啊，那这个车型风头二，至于是含什么呢？这个也没有个标准啊。这里有个展开图的展开角和整体的下料面积，整体下料面积 啊，是白颜 c 这一部分的进孔啊，这些这些是不算的啊，就是这个面积，这没有损耗的啊。那这个讲呢？就讲到这里吧。啊？好，那就再见了。
