三相电机有两种接线方式,第一种是新型接法,把铜片横向连接,然后在另一端 u e、 v e、 w e 接上电源, 这种接法适用于三千瓦及以下的小功率电机。另一种三角接法,把铜片竖向连接,然后在 u e、 v e、 w e 上接电源,这是角形接法,适用于四千瓦及以上的电机。
粉丝496获赞989

在评论区经常看到一些从事机电维修的朋友,他们都会觉得当一台电机他是新型接法的时候,那他的新接点一定是电机内部线圈的三个头或者三个尾,其实不是那么一回事。 一般情况下,选集式的电机,他出来的六根引线,他都是以一三五或者二四六 做新点,另外的三根线才是给他输入三百八电源的。如果是遮集式的这个瑶族形式,他就会选择三个头或者三个尾做成他的新接点。那今天刚好修了一台这个 选级式的电机,那他的出现方式就是一三五的,带大家看一下具体的出现情况,记得关注、点赞评论。这台电机线圈已经下好了,是个外转子的电机, 它其实是用在烧烤炉的一个风机上面的, 那现在就是给他接线,那很多人以为这出来的六根线就是把他这个三个头并起来这样子做心点,然后这三根线直接给他输入电源,这样子是错误的。正确的接法是 它总共有六根出线嘛,那就把它的一三五给它并起来, 这就是新点,然后二四六就给它输入电源这个引线。 这种选级式的电机出现的新点其实就这么简单,看完记得关注、点赞评论。

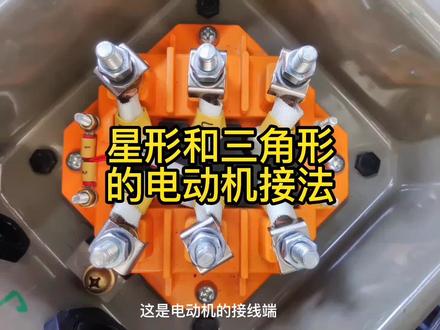

这是电动机的接线端,它分为三厢肉组,共六个端子,分别是如一 u 二一组、 v 一、 v 二一组、 w 一、 w 二一组。这就好比电动机的三厢肉组。当我们采用香型接发时, 需要将 u 二、 v 二和 w 二短接在一起,与 e、 b、 e 和 w 一接入三厢电源,它的实际接法应该是这样。再来看看三角形接法,三角形接法需要将绕组的头尾相连,再连接处接入三厢电源。我们先将 u 一和 w 二连接,再将 u 二和 v 一连接,随后连接 v 二和 w 一,接入三相电源,三角形接法就完成了。

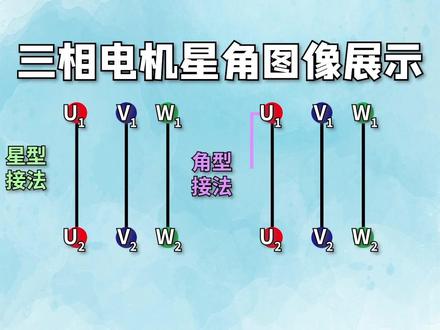

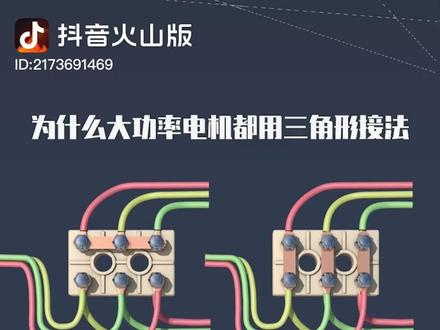

电机的星星接法和三角形接法如下,那在功率相同的情况下,不需考虑内组发热的消耗,用 p 等 ui 进行推算,当功率 p 一定绕足两端的电压越大,流过气电流就越小。 三角形接法绕足两端的电压是三百八十伏,所以流过他的电流更小一些,电流小了便能减轻负载的压力,运行发热等问题。所以说,一般大功率电机都有三角形的接法。你知道吗? 为什么电机三角形启动要这样接,而轻型启动这么接?这是由电机线圈绕组的排列方式决定的,这是新型接法。从图中可以看出, u e、 u 二为一组线圈的首尾端, v 一、 v 二为另一组线圈首尾端, w e 和 w 二为最后一组线圈首尾端,首尾端之间是错开排列的。 这样,当我们把连接片横向连接并展开线圈后,新型接法的形状就出来了。同理,三角形竖向连接原理亦如此。如果线圈首尾端不错开排列,那么连接片连接时将会有交错,易造成短路你。

好,这一节就是给大家说这个双星星啊,嗯,说到星星,就是电动机里面的星星接盘啊,就是星星接盘,然后就是有一个三角形接盘啊, 这个星星接法和三角形接法说的是点击引出线,在接线盒里面的接线方法。 呃,一般电结啊,都会就是就是在今天和外面就是把它行结或者着结。 那这个双星星是啥意思?就是有些电机他只出来三根引线啊,就是他在电机内部如果是着接的话,已经就是接好了,引出三根线,如果是星接的, 他在电机内部也就接好了,引出来了三根线。那么水泵电机啊,他就是引出线都是三根线啊,不管他功率就是一百千瓦或者是一千瓦,他都是在电机内部接好了 啊。那讲讲这个双星星,双星星是在哪种电机用的最多?嗯,我感觉就是那个行车电机,锥形电机啊,一般他都引出就是三根弦啊,二漏星星啊,就是说双星星。 啥叫双星星啊?我们还在画图给大家,就是说明这个双星星,我现在画这个图啊,他是六组线圈啊,六组线圈,这就是两级电梯啊,两级 两节电信机里面就是六轴线圈,那么他要双星行,就是二楼接盘了,二楼接盘前前面几节我们已经就是聊了这个二楼接线方法,嗯,现在我就把这个线圈啊,二楼接盘连好啊,我 这个是还是按这个电流方向去接啊,进线我们就不换了啊,牢牢的进火就是有三根头,三根尾巴啊,那么这两轴线圈分来分别是两漏进火,那么他出线也就是两漏出,我们先把引出就是尾画出来啊, 那么这个是头从这个地方进,我们不换了,然后这个是出啊,好,这就是呃,第一个 a 项线圈的实处就是他的尾,然 然后 a 项的 v, a 项这个形成的 v 啊,就是这样画出来,这是 a 项,那进店就是从这里进,从这里进啊,就是头,那么 b 项啊, b 项进店也是从这个地方进,这个地方这个 v 我们也把它画出来 啊。第二个线圈在 v 按电流的方向,它也是这样啊,这样出来,那么 c 向, c 向在 v, 我们也把它画出来 啊,这是细线第一个线圈,然后细线在第二个线圈的尾,我也把它画出来啊,这就是二楼的尾了,二楼两级,二楼的头我没有画,因为把它都画 出来的话有点乱啊,就是不好让大家抽血,这就是不好看出来。如果是二漏星星解放的话,是不是把这个所有的尾啊,就是这六根线头,因为他是二漏嘛,二漏,所以说他会出来六根线头, 其实是他两根并在一起,这两根并在一起,这两根并在一起,其实还是三根,但是接恶了的话,他都成六根,是不是六根?如果说接星星是不是把这尾全部就是拧在一起就可以了, 那么为啥双星星啊?其实在电机里面接,如果说这么多线头拧在一起,是不是拧很粗啊?就是拧的线啊,就是非常粗,焊接不好,焊接就是增加,焊接就是难度,然后包扎整形啊,都有难度,那么他还有一种方法 这样去弄啊,看,这个是 a 线的两根头,然后这个是 b 线的两根头,然后这个是细线的两根头, 是吧? abc 嘛?然后星点在电梯里面,接好这个楼楼接好的话,其实他们这三个意思分布在离得比较近啊,可以这样去接,他可以这样去接啊, 这一根,这一根,这一根,这样三根连在一起,拧在一起焊接,然后把这三根,这三根, 这三根焊在一起啊,就是这一个星星,这一个一个星星,这样就形成了双星星啊,其实他们的道理是一样,还是 二楼星星,双星星只是说把它这个三项 abc 三项分别就是拧在了一起,这样带线圈的包扎呀,焊接啊,就是方便一点。 好,这节就给大家分享到这里啊,希望就是能给你带来知识,如果有就是不对的地方,我们可以在下面这个留言,我们互相讨论讨论这个话题啊。



这一期我们来讲一下三百八十伏三项交流电机的两种接法,第一种是心形接法,第二 种是三角形接法。心形接法是将上面的三个接线柱接在一起,下面的三个接线柱分别接交流电的三项。三角形接法是竖向的,两个接柱分别接在一起,然后分别接交流电的三项。 新型接法适用于中低功率电机,三角形接法适用于高功率电机。为什么会这样呢?因为新型接法任意的两项中间是电机的两个线圈,它其中的一个线圈只能分得三百八十伏的一半,也就是一百九十伏。 而三角形接法任意两项中间的线圈都能分得三百八十伏高压电,所以它的功率更大。

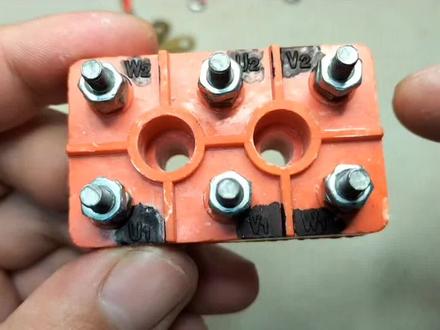

三项一部电动机的两种接法啊,这个呢是接线柱啊,它有六个接点,我们看一下上面的标注, u 一 v 一 w 一 u 二 v 二 w 二,这个 u 一和 u 二呢,这个是一组啊,它这个里面呢是一个绕组, v 一和 vr 啊,这个呢是一组,它这里面呢也是一个绕组。 最后呢就是啊 w 一 w 二,这个呢是一个绕组,这三个绕组呢,它这个组织呢是相同的啊,我们先把它拆掉,我们看一下 两种接法,他这个上面呢有三个连接片,当我们这个连接片呢横着连接的时候就是星星接法,一般呢三千瓦以下的这个三项一部电动机呢就是星星 接法,这个位置呢是三个绕组的一端连在一起形成的一个中性点,然后这一边呢 u 一 v 一 w 一接黄绿红三条火线, 内部的三个绕组呢组织是相同的三项平衡,所以说呢中性点的电压为零,每个绕组上的这个电压呢是二百二十伏。三个连接片竖着连接就是三角形接法,一般呢四千瓦以上的这个三相一部电动机呢就是三角形接法, 然后 u e v e w e 呢接黄绿红三条火线,三角形接法的时候呢,这个每个绕组上的电压呢是三百八十伏啊, 这个呢很好记啊,恒星竖角连接片,横着用呢就是星,竖着用呢就是角啊,是不是非常的简单?感谢大家的观看。
