浮球液位控制器的正确安装方法

今天简单的说一下浮球液位开关怎样接线和安装。浮球液位开关主要是用于水塔水池的自动供水和自动排水， 他的内部是一个可以上下滚动的铁球和一个微动开关组成，利用铁球的重力断开和接通微动开关的触点，从而达到自动控制水位的目的。 用于供水的时候接黑色线和蓝色线。用于排水的时候接黑色线和棕色线。 因为浮球液位开关他触点的容量很小，所以不能直接用来控制负载，所以一般要加交流接触器来配合使用。如果是二百二的交流接触器，我们把 a 一接到零线，如果是三百八的，把 a 一接到一条火线，我这个 是二百二的交流接触器，所以 a 一接了一条零线，现在把浮球开关的黑色线接一条火线。如果水池需要自动供水，把浮球开关蓝色的线接到交流接触器，线圈 a 二 合上主电源。当水池缺水的时候，浮酒液位开关的头向下，这个时候黑色线和蓝色线呈导通状态，交流接触器的线圈得电吸合，水泵开始工作，给水池加水， 水池的水慢慢上升，当水池的水到达最高限度的时候，浮球开关的头变成朝上面，这个时候交流接触器的线圈断电，水泵也断电，停止给水池注水。当水位慢慢下 下降到最低限度的时候，交流接触器又开始工作，水泵开始给水池注水，如此循环，达到自动供水的目的。 如果水池是需要自动排水的，我们只需要把浮球液位开关蓝色的线换成棕色的线就可以了。 当水池的水满了，需要排水的时候，浮球液位开关的头是向上的，这个时候交流接触器的线圈通电，工作水泵开始给水池排水， 当水池的水排完的时候，浮球开关的头是向下的，交流接出去停止工作水泵停止排水，如此循环，达到自动排水的目的。每天分享电工知识，好，谢谢大家。

大家好啊，今天呢我们来讲一下这个线缆式的浮球开关是如何去安装的，然后我们首先从这个盒子里面拿出这个配件，配件有一个重锤，包括我们这个整套的线缆浮球， 然后我们可以看一下哈，这个线缆浮球啊，总共有三条线，有蓝线、黑线以及棕线，这个黑线啊，它是中间线，然后无论怎么接它都是必须要接的。 然后我们看一下他的东线，东线呢是接原水，一般我们设备的原水是低液位保护水箱没水了之后啊，他是控制设备停机的，然后我们那个蓝线呢，是接这个纯水高位的，然后比如我们水箱满了之后啊，是防溢出的一个接法， 然后这个怎么接呢？我们把这个线直接从这个重锤穿过去就行。这个重锤这重锤的位置啊，就是控制我们浮球的一个水位， 然后这个浮球里面是有一个球，然后球落到内部呢，落到内部是一个控制方法，然后球朝下落到这个球的外侧，是一个控制方法。当我们这个水满了之后啊，这个他会慢慢的往上飘，飘飘，飘飘飘 会飘成这个样子，因为这个水锤在这坠着，拽着，他会飘成这个样子，当里面这个球一旦触底，他就会给一个信号，然后如果没水了，他这个会掉下去，水 垂下来之后会给另一个信号，是这么一个操控的一个过程，如果还有什么不懂的可以在主页联系我。

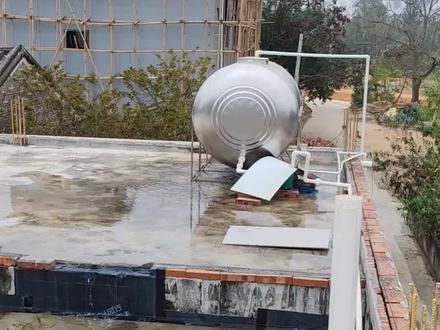

老家在农村的朋友们，你们有这样的烦恼吗？抽水老是忘了观察水塔，水满一出，弄得楼顶满地都是水，还流到巷子，严重影响了邻居的出行。 水塔放置在三楼楼顶这个位置，水泵电源放在一楼厨房里面，如果用浮球开关 这样拉水泵控制线至少要三十米。当时装修房子的时候也没有预留电线，重新拉电线太费工，所以选择我们这款无线水位控制器。取出超声波传感器和天线，取出水位发射器和固定支架， 将固定支架贴着水塔进水管上，发射器的孔位对准固定支架螺丝拧紧，接着安装上信号发射天线。超声波传感器安装很简单，传感器 紧贴着水塔盖，用磁铁在另一面吸住就行。超声波传感器类似汽车倒车雷达，不需要接触水体就可以测出水位，安全又卫生。传感器的连接线通过水塔的排气口与超声波传感器对接，拧紧并加固， 插上电源短接线，电源指示灯闪烁，发射器开始工作。接下来安装水泵那边的控制器。水位控制器装入轨道， 打下，空开，切断电源，开始接线。空开的火线对接控制器的第一个接线端子，空开的零线对接控 制器的第二个接线端子，接水泵的蓝线。控制器的第四个接线端子，接水泵的红线。拧紧，控制器的接受天线合上空开开始工作。控制器显示的是当前的水位变化，发射器和控制器是通过无线连接， 无需另外布线。缺水时启动水泵补水，水满时切断电源，停止水泵供水，避免水满溢出浸泡楼顶以后抽水不用等着水满再观察，这位大哥很满意安装后的效果， 以前没有装，有那种自动跳闸式手，水都是泡出来把楼顶全部都泡完了，现在桌上自动跳闸式水一到位还自动跳闸，真的好棒。

讲一下原水箱一尾浮球开关怎么安装？这是一个雷塔牌的 ab 开关，一尾无球啊，看一下这边是个说明书，这是个安装部件啊，安装部件啊，这是一个主体啊，这两个是这个浮球， 首先我们先把浮球灌上水，然后把这个浮球灌上水， 这一个拧紧，第二个你给他灌上水。第二步就得需要安装的位置，给他打一个孔，这个孔的话要比浮球开关大一点，用三十五毫米的 这个开孔机就可以啊，在这个位置，这个地方是平的啊，所以在这个位置那么可以靠的离近一点，这样 第三步我们就要安装这个浮修开关了，首先把这个啊伸进去，这样，然后就需要用到这个了，往里头把鞋要穿过来啊， 拧上，上下，上下拧上就可以，哎，扎完毕了，然后把浮球挂起来，这是这一步啊，首先是上浮球，从这个地方先穿出去， 然后上浮球，看一下比一下位置，大概在这个位置，在这个位置，然后好大概在这个位置接上绳子， 这个细长绳子，这一个要注意一点，这个地方必须要把这个地方要穿过来，穿过来以后呢，这个地方也要细长绳子，把它吸紧。 好，谢谢，可以了，这一个地方下面就装的这个下浮球。下浮球安装的时候比较简单一点啊，比划一下大概的速度，嗯， 这个下浮球快，按到那高度一定要比这个出水口啊，要高，不能高于出水口，不能低于出水口，按上来吸上绳子， ok， 把放进去这一块安装就完毕了。然后我们看一下这地方接线位，接着这里有两个接线柱啊，四个接线柱啊。然后看到 b 一 b 二的地方是 排水时用的啊， air 的时候是给水时用的，这个地方根据电子图里去接了个线就可以了， ok。

今天呐，带大家来看一下我们三哥啊，今天又到楼顶的一个水箱来安装浮球液位控制器了，那在前面一个视频中呢，我们三哥安装过一个产品， 那今天呢，三哥来到楼顶以后，这个操作啊，还是，嗯，在非专业中还是比较专业的。你看三哥，他把电脑浮球上面线打了一个结， 嗯，扎带也不用了，然后这个显然这个电脑浮球又开关了，他可能是我们啊行业中比较低端的这个重锤呢， 哎，也没有一个固定线的一个结构，甚至说直接通孔了。那三哥呢，也是比较聪明，他不用扎带，那这一次呢，直接打了一个结，那现在大家看，三哥已经在 量这个楼顶水箱的高度了，那显然这个浮球的呃，最末端的他要比这个水箱的底部要稍微高一些。那三哥现在把这个放进去， 那准备从把线从水箱这边呢往外拉出来，进行固定来接线。 那我们就简单看一下三哥做这个事情呢，嗯，三哥还是非常 能吃苦的，看来这个你看夏天呐，天要热，三个在外边一顿操作， 我准备看了，很快一会三哥已经来到了那个水箱外边了，已经开始准备接线了。 三哥这个接线，嗯，还挺麻利，我看这个三哥已经开始接这个用贯通端子来接这个线了。 那我们一般呢在电缆浮球的应用上面呢，特别像这种水箱啊，或者说楼顶水箱啊，像我们之前小区楼顶上那种蓄水池啊， 比较常见的都是用电脑浮球，因为控制器那用一个，然后高位停止，第一位呢，就开始打，那有的呢？嗯， 考究一点呢，就装两个，高位装一个，低位装一个，嗯，做一个自锁电路。那三个这种做法呢，就是比较常见的，直接用一个浮球开关 来控制高低位。那我们从视频中也看出来了，三个呢，用的是一个浮球，然后接了两根线，还有一根线呢， 三哥等一会应该是用电工胶布把它做好了，把它保护住。那这种电缆浮球啊，目前在我们行业中呢， 哎，特别一些地段市场还是比较常见的。那我们之前用的这种浮球呢，现在在我们发展了这么长时间里面已经完全淘汰了。现在目前我们 电脑浮球完全是自己开模具，所有的配件都是自己开模具，然后我们自己来进行外形结构啊，或者使用上的一些经验积累呀。 呃，包括一些像我们，呃，进口公司一些学习啊，那我们形成了我们现在的这个电缆足球。那我们随便聊了这个几句啊，我们三个一会把这个电缆线已经电工胶布已经缠好了。那看我们这个三个这个手法呢， 在非重义专非专业中啊，还是比较专一的。他这个缠法呀，以及这个线头，这个固定的， 以以及这个布线呐，能用啊。看来三哥也是比较敬业，你看好了，好了，挺漂亮的，再见。再见。

这款是方形浮球开关里面有高球微动开关组成的，浮球里面有三根内芯，黑色的是公用线， 棕色是排水线，蓝色是共供水线，黑色跟棕色接是排水，黑色跟蓝色接是供水。如果是七百五十瓦的直接接可以，如果超过一点一千瓦的，必须我们要加个交流接触器 啊。这个黄色的重锤是固定用的，固定固定那个浮球的，呃，浮力我们这个孔大的这一头先穿进去， 穿进我们再拉下去。固定用的啊，固定位置我们可以调的，看水位的高度可以调。有些客户比如直接拉到这里的话，那我们这浮球是浮不起来的，必须要这个浮球离这个重锤大概有三十公分左右，这样浮球浮起来这个重锤会拉住。 那现在我们用余亮老师这个浮球接起来看一下 啊。余亮老师你讲解一下怎么接法？好的好的，镜头看一下。镜头给你来我们小功率的水泵，我们这边是呃，进线端就是电源线，首先要接在空开的上一端啊，我们下一端有一条水泵的，有一条线直接接在空开的下端就行了， 另外有一条我们水泵的线要接在浮球的那个黑色线公共端，我们这一端的话接红色线，浮球的红色线 和黑色线配起来啊，我们就是排水了，假如说要供水，我们直接把这条蓝色线换到这个位置来，就是蓝色和黑色组合，就是供水供水。那现在我们把电通起来试一下， 现在我们这个头是往下面的，它这个水泡是呃不会抽动的，如果我们水慢慢升起来，它水泡就抽水了，这叫排水作用。 这排水就说浮球朝下去，水泡又停止了，竖起来启动把水、污水排掉，这叫排水功能。

这是一套电缆浮球液位开关，这个是浮球，这个是重锤，我们一般是两者搭配的。在现场使用中，重锤的安装位置需要根据 现场环境来决定，所以今天我们教大家重锤如何安装。首先我们拧开前面这个，然后取出这个垫片，将电缆从这一段插入重锤， 大家记住别插反了。好，然后再从这里小头先插，从小头插入我们的这三根线， 然后再放进我们这里，最后用这个螺纹拧上， 选择需要的位置，然后再拧紧， 拧紧了就固定好了，这个重锤就无法移动位置了，重锤就是这样安装的。

一位小兄弟家的水塔抽水经常忘了观察，水满一处泡楼顶，想避免这种情况。水塔在三楼楼顶这个位置，水泵在一楼这个位置，但是当时装修房子的时候 没有预埋水泵控制线，要安装浮球开关很麻烦。我们的无线水位控制器能解决这个问题。先取出发射器， 再取出超声波传感器、通信天线和发射器固定支架。先将发射器的固定支架垫片锁紧，再放置至水塔进水管，用螺丝加固， 太阳能板面朝上。超声波传感器安装很简单，只需将超声波传感器紧贴着水塔盖，用另一个磁铁吸住就行。超声波传感器类似汽车倒车雷达原理， 不需要接触水体就可以测出水位，既安全又卫生。发射器的连接线通过水塔排气孔和超声波传感器连接起来，插上发射器的短接线，电源指示灯闪烁，表示发射器的安装完成。接下来安装水泵控制器， 取出控制器天线和导轨，先断开空开电源火线，火线连接控制器的第一个段子，再接电源零线。 零线连接控制器的第二个端子控制器，第三个端子接水泵的蓝线控制器，第四个端子接水泵的红线和上空。开通电开始工作。控制器可以实时查看水位变化，缺水时水泵自动启动，补水， 含水时水泵自动停机，避免水满溢出，实现真正的全自动水位控制，无需人员操作。小兄弟很满意，给予我们好评。装了这个水位控制室之后，就不用担心老爸在家抽水忘了关闸。还有就是这个楼面以后也应该是不会泡水了。

哈喽，大家好，有网友在问这个浮球液位控制器三根线是如何接线的？ 好，下面我们一起来学习一下他是如何接线的。首先我们要知道这个浮球液位控制器他是用在哪里的啊？第一个就是供水，可以用在供水 啊，像水池啊，我们要抽水到水池上面，我们就用到了这一个啊，液位控制器像我们排水上比较矮的地方有一个排水排水井啊，过后液位满了过后，他要把它抽走， 所以呢它有两用，那我们知道啊，像这个浮球，那么如果我们 要进行抽到水池上面的话，把水从下面抽到水池上面的话，那么我们啊，像这种情况上，因为水池没水的情况下，他是这样的啊，当水池抽满水的时候，他是这样的， 那么当他滴水位的时候，水泵就开始抽水上去，那么这个时候我们来看啊，这三根线拿两根是接通， 我们可以用万用表进行测量，把万用表打到 啊，风铃档，我们来测啊，这时候他就就通了，我们来测这三根线啊，三根线两 两两测量，你看他是跟这个通，这个不通，这个也不通，这两个通，那么这两个通的话，我们就可以把这个黑色线包起来，我们不用这个黑色线了，就用这两根啊连接就可以了 啊，当这个时候他两个接通，他就开始抽水，当水满的时候啊，断开水分就停止抽水上去了。那么还有一种呢，就是刚刚说的排水 当这个水，这个水池啊，因为那些污水啊，不方便的水啊，流到这个啊池里面满的时候啊，浮球浮上来了，满了他就要开始把那些水抽走， 他只有这样，浮球上来的时候，他就水泵就开始收水，我们来再测量一下，看一下哪两个通， 看这两个通不通啊？这两个通都不通，那么我们就把这个蓝色线包起来，接这两根就可以了，接这两根线就可以了，那么这两根线就是做排水的， 当他水位低下去的时候，他一断开水泵就停止抽水了。 那我们还有一种方法啊，如果没有万用表，我们可以借助一个灯，也可以试的出来啊。 好，我们接上电源啊，串联一个灯在这个电路里面啊，这样我们把它放起来。 好，我们来看。好，我们接上电源了，我们来看啊，现在是这样啊，下下去的时候他是不抽水的，当这个水位慢慢上升，上升啊，上升到这里的时候，好， 就这个灯就亮了，那么代表啊，他这个时候开始排水，排水到一定的时候，这水位就慢慢下降， 慢慢下降好，那么水泵就停止排水。这种呢是做排水用的啊，这两根线，你看这个橙色跟黑色是排水用的。好，我们把电源打开， 我们接上，这个好，接上把，嗯，打开来看，灯亮，大家看，当我们 就是家里的水池啊，啊，楼顶的水池水满了 啊，这时候他就停止抽水了啊，停止啊，供水上来，那么当这个水质的水用的慢慢慢慢慢慢下降的 时候，好，水位变低了，像这样的话啊，这时候他就开始抽水了，抽水到楼顶的这个水塔上面啊，当这水塔的水慢慢上升的时候啊，升到一定位置的时候啊，他就停止 抽水上去了，那么这种呢啊，就用用在供水方面的啊，就接啊，这棕色跟接一个蓝色线就可以了 啊，接线就是这么简单，希望这个视频能帮助到你，咱们下期再见。

大家好，今天我们教一下大家这款电缆浮球如何接线，它只有三根线，非常简单。我们记住红色的是接公共端的，蓝色是接敞闭的，黄色是接敞开的。
