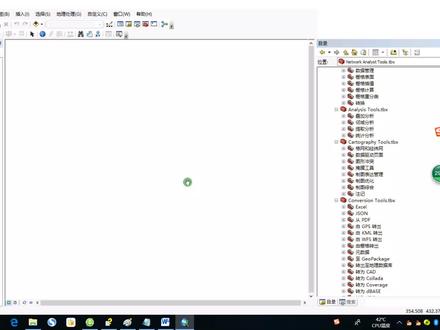

下面我们介绍一下工具箱,注意工具箱集成在哪里?记录在木楼窗口下面,注意这是阿克卖铺来给你看生死或者格罗布,他都是集成在下面 追我们使用的工具箱是这个工具箱追,不是这个工具箱,为什么?因为你打开这个工具箱你会发觉,因为我刚才点过一次他本身,如果你没有点过,他本身就慢,这是我们讲的第一个原因, 第二个原因就是他不能搜索,而我们这个工具是可以搜索的,这个这个工具是搜索的,注意 再去看一下工具箱里面是不是这些工具,这些工具是他内置工具。这些工具是可以看脚本的啊,就是电线有点编辑,是不是看脚本呐?这就是培训院写的脚本,还有一种, 还有一种就是我们建的一些模型,但在这里你自己看比较少,是吧?在这里我是不这个做了,是不这一个建我也真实意,这不这个就是个模型,注意这只是个模型,大家注意一下,注意,这叫模型,还有这种,这种叫工具机, 顾名思义在一个工具机里面可以放很多工具,就像我这个自己建个工具机吗? 是吧?你在下面可以添加什么是吧?添,还可以添加工具机,是吧?还可以添加工具啊, 你发觉这个工具就来自于他,他也就仅仅有这一点应用,没有,这是谁?只要你自己看是不是就放在这下面?放在这下面注意强调一下,这是咱的分析是吧?这是分析,这是什么? 这是直头,就是低头打印这一块,这是数据转换这一块是吧?这个是 fm 一,但是这里不能用,这个是数据管理是吧?这是数据编辑是不?这是做网络分析的,这是做空间分析的。 但是强调一下,你真的要运行这些三 d 分析,我们也真是一家庭,我们就选任意一个工具,就选这个工具,但是选这个工具你看可以运行,根本原因是在这里已经把它选中了,如果把这些扩展毛孔去掉,我们自己看一下, 这不就不能使用了?反过来不能使用,一定要把所有口罩膜给我选上,我也建议你平时都是把所有口罩膜给我选上。 我们就讲到这里,我们强调一下,这个工具箱是集成在集成在木楼下面, 母楼使用的就是这个,这个可以搜索,这是我们强调里面有各种类型,不同类型代表含义是不一样。 最后我们强调一下运行一些三 d 分析、空间分析啊、网络分析都是需要扩展模块支持。好的,谢谢。

啊,这次安装完成之后为什么看不到数据呢?之后啊,你要想把数据加载进来,第一步你必须要连接到数据所在的那个文件夹才可以啊,看这里啊,有个连接, 然后呢,在这里呢,就找到你需要连接的那个文件夹,是吧?哎,例如我要连接到练习这里文件夹, 注意啊,你只需要连接到数据所在这个文件夹啊,不要直接点击到数据本身啊。哎,点击这个练习, 哎,你看下面是不是就弹出了这么一个文件夹,然后呢,我们就可以加在里面对应的数据了 啊,其实很简单是吧,拖动就来就搞定了。好,这个你安装完锯死之后要想添加数据,第一步哈,必须要连接点文件夹才可以。

那大家好,那我们来快速的来介绍一下,空间连接当中怎么把一个面涂层的多个 自断的连接过去啊?多个自断连接过去什么意思?比如说啊,我们福建省九个地级市哈,九个地级市,我们把这个图框给他填充亮一点啊, 这是九个地级市吧,那么一个地市它里面会有很多的一个县是不是?那好,那我们现在要空气连接,要把每个县的名称挂给什么了?挂给这个地级市是不是?你可以看一下哈。 呃,但是每个县的名称是吧?那么这下面呢?就是他一个每个市的一个名称啊,每个市啊,每个市的一个图帮,是不是我们把线挂给过去?那么如果说我们直接用空间连接的话哈,用空间连接好怎么做?我们福建,然后呢这边呢?空间连接好, 那你这边保留啊,点击确定出来,他肯定就不是我们想要这个结果啊,你可以去看是不是他的这个,呃,就是说他, 他只是会随便的或者说去把他的第一个给他拿出来,并不是我们想要这个结果啊,我们想要的一个结果就是比如说福建省酒店这个宁德市交城区中宁县楼,呃,还有这个福鼎福安这边一一排过去怎么办啊?那怎么办呢?我们这边就要告诉大家啊,空间连接有个妙用的地方, 首先我们来看一下远福建九地市,然后呢这边选择,呃,挂接福建省的县域啊,县域好,那这边地方一定不要弯吐麦里啊,如果是吐麦里的话,等下会一个四对应,比如说对应九个县,大家就跑出了九条记录,是不会跑出这样子的,就不是要这样,这样一定要注意中音弯突望哈。 好,那我们呢?我们这边制造太多,等一下演示起来比较繁琐啊,我就把这些字段全部的给他删掉啊,删掉,全部给他删掉。 ok, 好,那我在这边点击添加一个输出字段,添加一个输出字段,然后新建字段名文本。什么都不去动他啊,不去动他,我们选择两百,选择两百就说这个字段大概, 然后合并规则,我们选择连接,因为我们要把各个线的名称给它连接在一起嘛,哈,风格服务呢?我们自己用每个线的名称这些逗号来做风格。那你自己想有什么符号都可以,都可以啊,点击确定就可以了。好,之后呢,我们点击添加输入制断,点击添加输入制断呢?把要把哪一个字给他写进去,是不是要福建 这个线?这个福建是线图层啊?把福建线图层呢里面的名称这段给他添加这个过来。内蒙这段啊,就是点击确定过来啊,就可以看一下啊。那因为现在打 现在来看一下是不是,是不是就福建内蒙就是这个线图层线图层啊?大家注意一下,我们把这个关掉哈,把这个关掉这个线图层到内蒙之段。好,这个就是。呃,我们做好的,然后你现在来看一下,点击确定点确定一下。好,我们来打,打开看一下, 看到没是不是?那比如说我,我这边就全部给他过来了哈,那这边为什么会有其他多出来的?因为这个是因为图帮没有没有连接好的原因啊,就是因为 啊,这个就不要管他啊,这是因为我这个数据有点问题,会出现这样的结果啊,如果你数据没问题,就不会有这样的结果好不好?好,那这个就是他那个妙用啊,就是要记住空间连接这边添加一个输入阶段,然后做一个连接的一个操作,就可以达到我们呃,点一对多连接的时候,多个属性连 接到写入到一个字段里面的一个需求。啊,好,那我们这边就到这边感谢大家的收看与支持,因为我们这边是在我们入门课程里面已经有介绍了哈,回答学员问题,我就临时录了一个东西给大家看一下啊。 ok, 那先到这边。

二、 gis 空间连接解析其深度与应用空间连接是基于要素的空间位置来进行匹配的。一、空间连接与相交的区别空间连接和相交都是基于空间关系的操作, 但他们的目的和结果有所不同。相交操作会将两个要素类按照他们的空间交集进行分割和合并,得到一个新的图形结果。 而空间连接则保持目标要素的空间图形不变,只是将连接要素的属性附加到目标要素上。因此,空间连接更偏重于整合属性信息, 而非改变图形结构。二、空间连接的操作细节当执行空间连接时,来自连接要素的属性会被追加到目标要素上,形成一个新的输出 出要素类。为了控制哪些属性会被包括,在输出中可以通过连接要素的字段映射参数进行定义。不仅如此,输出要素类会自动包含两个新的字段, drink 和 target fit。 其中 drink 会告诉我们有多少连接要素与目标要素匹配,而 target fit 则表示目标要素的 id。 在某些情况下,如当连接操作参数为 dream went mini 时, 还会有一个额外的字段注认费来帮助我们识别连接要素与目标要素之间的对应关系。三、连接的多重性与合并规则在某些情况下, 可能有多个连接要素与单个目标要素匹配。在这种情况下,连接要素的某些属性可能需要通过特定的合 并规则来进行聚合。例如,如果我们考虑深度属性,三个连接要素的 dip 属性值分别为十五点五、二点五和三点三。如果我们应用平均值,也可以使用总和等作为合并规则,那么输出自断的值将是六点一。四、关于匹配选择的特点 当我们使用 cosis 或 cosis gds 作为匹配选项时,可能存在多个连接要素与目标要素的距离相等的情况。这种情况下,系统会随机选择一个连接要素进行匹配。为了找出第二镜、第三镜的要素,可以使用生成静灵表工具进行分析。 五、空间关系的复杂性如果一个连接要素与多个目标要素具有空间关系,那么他在匹配时会被多次技术。 这强调了空间关系的复杂性和多重性,尤其是当处理具有复杂空间结构的数据,及时总结。空间连接在二、 gis 中提供了一个强大的工具,用于基于空间关系整合不同要素类的属性,不仅可以为统计和分析提供支持, 还为空间数据整合开辟了新的途径。与相交操作相比,空间连接更专注于属性的整合,而非图形的修改。

空间差值就是利用已知点的数据来估算其他临近未知点的数据的过程,用于将离散的点数据转换成连续的炸格表面。今天就让我们以降水量视域图制作为例。首先 我们先添加全国行政区划,使量图层和点数据,这个点数据就是气象站的位置。 打开属性表,我们可以看到 在降水量自断下,有各个气象站的监测的降水量数据。 接下来让我们打开工具箱, 选择空间分析,然后选择这个差值分析, 我们可以看到它有好几种方法,这次演示一下反距离权重法,输入点要素就选择我们的这个气象站降水点要素 自断,选择降水量自断, 然后命名并设置输出路径, 这里我选择默认,其余的选择默认。接下来让我们对处理环境进行设置, 处理范围选择与行政区划图层相同, 在栅格分析中对眼膜进行设置,选择行政区划图层,这样它就只会处理我们需要的图层范围,不然的话它会生成一个矩形的图层,有些会超出我们需要的范围,确认即可。 我们把这个图层设置为镂空, 并对降水量这个图层进行渲染, 选择一个合适的色带, 这样就生成了一个全国范围内的陆地降水量示意图, 另外两个方法同理。

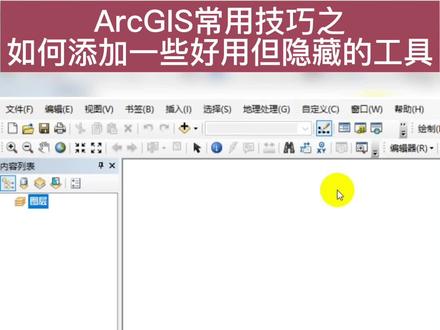

如何添加一些好用但找不到的工具?其实这次你啊他有很多工具,他有些工具呢,隐藏的比较深,但这工具有时候啊,你会觉得他有比较好用啊,我们来看一下啊,如何找到这些隐藏的很深的工具,然后呢把它添加到工具栏里, 方便我们后面的使用。那么这些工具呢,他在这里自定义下面有一个自定义模式,那么我们点击命令这个选项卡啊,很多隐藏的很深的工具啊,有时候比较好用的工具就藏在了这里,在这里搜入一些关键词就可以了哈,然后他会把关键词这些内容都显示出来,你看 页面布局这里呢,就有个新建图例,图面形状这个工具呢,他有时在我们作图图里中呀,也比较好用,他可以创建出很多各种形状的图例来,哎,就是不是那种常规的方形啊,矩形啊,圆形什么的,就是你 图形形状的图例,我们呢把这个放到工具栏上,哎,你看工具栏上就添加了他图例的这个工具, 那么你如何把它取消掉呢?还是点击自定义,然后呢还是在自定义模式这里啊,哎,在命令这里,你呢再把这个拖过来啊,他呢就没了,是吧?还有导出地图样式 啊,这个呢,哎,你也可以拖进来,哎,然后你看他夹在了这里来哈,这工具就是什么呢?这工具呢,就是他可以把你存好,这些地图样式导出出来,那么你再给他拖回来,好就没了。 但我们主要讲的是呢,就是如何找到这些隐藏的很深的工具,并把它添加到工具条,在自定义,在自定义这里呢,大家可以翻一翻这些工具,然后呢学会如何把它添加进来就可以了。

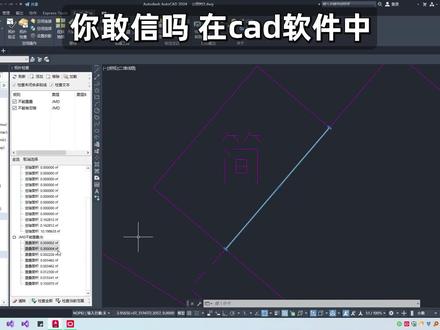

你敢信吗?在 cad 软件中做拖布检查比在 access 中还要方便,不仅检查速度快,而且修复工具也很好用。接下来就看我的演示。这是一个防地铁项目的中间数据成果, 数据中基本上都是一些面状的房屋,这些数据我们在进行建库的时候一般都会做一个操作,那就是房屋的托普检查。今天呢,我们就通过这个数据来给大家演示一下这个插件的托普检查功能以及相关的修复功能。在工具箱中找到空间分析,点击托普工具中的托普检查, 我们就可以看到突破检查的功能面板。首先我们来添加检查规则,点击添加,在突破规则中选择需要检查的图层,这里我们就选择居民地。在规则 下拉框中,和阿克计斯一样,我们也内置了很多常用的检查规则。今天呢,我给大家演示一下检查房屋的叠盖和空隙,点击不能有重叠,点击确定。再次添加检查规则, 点击不能有空隙,点击确定。这样在检查规则上方的列表框中就添加了两个规则,一个是不能有重叠,另一个是不能有空隙。检查的图层都是居民地,这两个规则我们可以同时检查,也可以分开单独来检查。现在呢,我们就同时选中两个检查规则。 在拓步检查对话框的最下方有三个按钮,分别是清除检查全部和检查当前范围。检查全部呢是对全图进行检查,检查当前范围呢,就是检查当前我们在市窗口能看到的所有图形,这里 我们选择检查全部。检查的过程中会有进度条,检查完成之后,所有被检查到的错误就会出现在拖布检查对话框的下方列表中,就比如说居民地不能有空隙,在每个错误结果后面呢,还列出了空隙的面积, 双击错误列表软件就会自动跳转到错误的位置,这个空隙面积非常小, 我们可以判断这个空隙呢是由这两个面状图形产生的。首先我们来看上面这个图形呢, 可能是个岩廊,下面这个封闭的图形呢,应该是个阳台,在岩廊和阳台的交界处呢,有个非常小的空隙,造成这个空隙的原因呢,可能是因为在阳台和岩廊的交界处,这个地方没有节点,阳台的这个节点没有完全捕捉到岩廊 边上。我们再看一下其他的错误,像这样的错误非常常见,一般呢都是由于两个面状图形在有公共边的情况下,没有添加公共节点造成的,或者说是因为一个面的节点没有完全捕捉到另一个面的边造成的这样的一个空隙。我们再来看一下面重叠的检查, 大家可以看到这个重叠区域呢,其实面积非常小,大多都是因为一个房子的节点没有捕捉到临近房屋边上的原因造成的, 所以像这样的错误呢,我们一般都是采取将节点捕捉到房屋的边上,但是呢像这样的距离非常微小,我们在用鼠标点击捕捉的时候,难免还是会捕捉不上去,所以接下来呢,我再给大家推荐一个修复捕捉错误的工具点, 点击编辑工具,找到多段线下面的直线纠正,在图面上绘制一条纠正的基准线,点击确定,这样呢,软件就会自动将直线附近的节点全部纠正到直线上。接下来我们再继续修复几个, 刚才呢,我们就把所有的面重叠错误全部进行了修复,现在我们清空所有的错误列表,我们对不能有重叠的错误进行单独全图检查, 检查完成,所有的重叠错误已经全部被修复,用同样的方法,我们可以将空隙的错误全部进行修复,将错误列表清空,现在再 次进行全图检查。 那么现在呢,大家就可以看到,除了这一个空隙面积之外,其他的所有不能有空隙的错误列表已经全部被我们修复。 这个错误的误报呢,可能是因为软件检查了这个混三房屋和这两个阳台之间有一个大的空隙,那么很明显我们可以看到中间是有个混二这个房子的,所以呢,这个错误我们就可以不用去修复。 这个 top 检查的功能和修复的功能大家感觉怎么样?如果对这个功能还有什么疑问的话,欢迎大家在我的视频下方评论区留言讨论,今天的视频就到这里,我是小赵哥,我们下期视频再见。

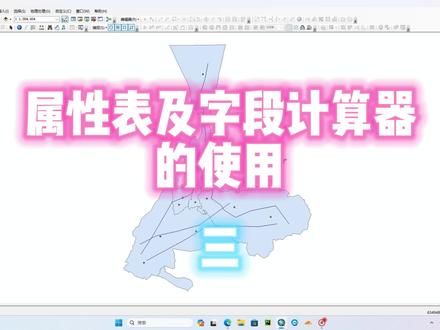

这里我要将面属性中的靠内字段连接到点属性表中,除了用分析工具中的空间连接外,再介绍一种方法, 有人可能会在表中开启编辑,自己手写了,嗯,没错,这是一种方式。当然,如果上千条上万条属性你还能这么做的话,那么我只能说,小伙子你身体是真棒了。现在我们用一种优雅的方式来解决,我们要将面的属性连接到点属性上来, 所以点属性是目标要素。在点要素上,右键选择连接和关联点连接, 因为两个表的共有字段是 name 字段,所以我们就选基于 name 字段,点击验证连接后就能查看有多少属性,通过了匹配,然后确定即可。打开连接后的属性表, 我们查看下,可以看到抗字段已被优雅的连接到。需要注意的是,这种连接只是临时的,如果重新添加数据的话,刚才连接的字段就会消失。 解决的办法就是把连接后的数据导出来备用, 连接完过后,我们点导出数据即可, 再重新加载进来就没事了, 其他多余的字段可以删除。是不是又学了一个上班摸鱼的技巧了,记得点赞、收藏加关注哦!
