长安460电磁阀拆解教程

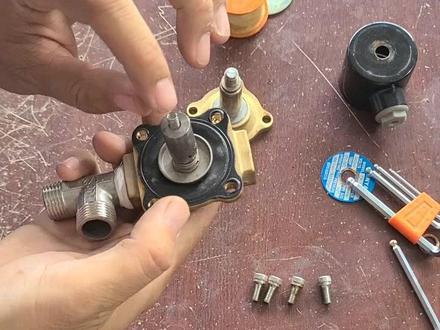

刚才去修了个机器，修了机器是那个洗手功能啊，不出水了，他是个这个电磁阀， 不过拆掉那个给扔了，很可惜，本来可以拿回来的，给扔了，扔了之后我就用这个电磁阀拆开给大家看看里头是什么样结构，为什么会坏。 首先看一下这个电磁阀，上名牌，上面的是品牌，这下面这个呢规格写的二 w 杠幺六零杠十五，二 w 就是双通， 二通，二通电磁阀十五呢，就是那个呃， dn 幺五就四分四分，然后这个 dc 二十四至二十四伏的这个阀是二十四伏，其实区分这个电磁阀是多少 符，看这个线就可以。如果这个电磁阀是二百二的，这个线大多标准都是红色，红线代表着二百二，然后二十四、十二、 三十六等等，低于二百二十伏的一般使用彩色线或灰色线或者其他颜色线，唯独只有二百二，大多标准使用红色。 咱现在拆开它看看啊，打开上面这个螺丝，就可以把上面这个 他这个是两部分，上面这部分是电磁电磁圈，下边这个才是法，这是全铜的啊，拧开上面这个螺丝， 名牌，这个呢是一个铁皮的罩子，这是铁皮罩子，铁皮罩子， 然后这一部分就是那个二十四伏的线圈，给它通电之后它产生磁性， 这个这个柱是中空的，里面有一个金属的，一个类似于重力压压弹簧的一个金属，金属的长条， 当他通电之后给于磁性产生磁性之后，中间这个里边那个东西就会提起来，提起来水就会从这流过来，然后断电以后中间 的那个铁的那个芯会落下去，落下去之后就会把这个里边这个胶皮密封垫给堵住，水就停了， 这个呢就是那个磁芯，哎，如果，如果你那个电磁阀不通电了，可以只换这个东西，哎，磁的不行，这是电的不行。 下边这一部分，这是水的部分，正常的开关之后，如果你这个阀有漏水现象，哎，老有水流出来，关不住了，关不住的话就解决这里出问题，用这个内六角的扳手， 内六点的扳手，打开这四个内六方的螺丝， 就可以把这个中间你看有条缝了没有？上下两边可以打开， 这个内六方的螺丝还是比比较好使的啊，这个 好腾点地方，一个、两个、 三个、四个，四个螺丝打开之后这个地方上面就可以掰开，因为长时间挤得比较紧了，不好掰。看着啊， 见证奇迹的时刻啊，看嘛，哎，打开以后这个里边是个中通，中空的，看了吗？这个是中空的啊，中空的结构，上面的这个， 这个中空的这个壳体和铜的这个他俩是通过螺丝固定的，这个原则上还可以拧下来，哎，咱现在不拧了，这个不重要啊，这是上面的壳体部分， 当磁线圈给电的时候，它里边这个 看了吗？这就是那个中空的，里面那个铁的柱，他就会提起来一提这个胶皮的这个垫子 看了吗？很重要，你看就他关的住，关不住全靠这个东西了，全靠这个胶皮垫子，一给电一上提他就会这这这个这个铁罐就会上来，上来之后啊，这个垫子就和这块密封脱离 原则呢，在重力作用下以及这个弹簧的推力下，这个胶皮垫子的这一圈要完完整整的和这个圈压压到一起， 堵上这肉，这水过来，肉他就出不来了。水有，为什么？这个进水是有方向的，水在这边下去，水的压力也使劲的压着这个片片，压这个片片，所以他就关严了。如果说你正常情 摸一下，你关不远有漏水，就是因为这个胶皮片片和这个出水出出口的这个地方密封不严了，可能是有杂质等等垫到这个边上了，也可能这个胶皮坏了，关闭不严了，他就出现漏水。 然后呢，你可以单独更换这个胶皮，或者是拿出来啊，稍微吹，用吹风机吹热一点，抹点油，让他软化一点，能够严丝合缝的让中间这个地方和他密封住，这个东西就不漏水。 现在如果短时间内出现漏水关不严的情况，多数是有杂质造成的，如果有杂质正好卡在这个地方，然后垫子一扣，他一样 是关不严的啊，这个结构呢，还留一个弹簧，这个弹簧是一个下压弹簧，哎，自然状态呀，这个是这个叫长臂，长臂法哈，这上面这个柜子上是有的，长臂就默认情况，他是关着的， 默认是关不通电就关着的，所以这个弹簧有一个向下压的压力啊， 然后这个弹簧呢是起到一个缓冲作用，他一往上一一提 触，一提皱，中间这个孔就会透气，水的压力就把它顶开了，所以就出水啊，这个设计是非常巧妙的啊，哎，下边这部分就是一个壳体部分， 水从这进来看了吗？水从这进来，箭头方向，水再进来之后，然后从这下去就会流到这边来，你看这都是通着的，通着的啊， 基本上呢，这个电磁阀就这么一个结构，其实比较简单，电磁阀的好呢，其实看哪一部分，这个胶皮的质量非常重要，这个这个胶皮啊，你看现在这个长时间不用他就有点变形， 不怎么平滑和圆润了啊，但是中间这个压痕还是比较好的，因为这是新的，没有用过啊， 如果关闭不严，然后就把它清理一下，打开清理一下再装回去，还有的就是长时间不用，电磁盘是新的，放了一两年他妈不 出水了呢，也是因为这个胶皮和这个出口粘住了，粘连到一起，这个这个纯粹靠电磁吸力，已经打不开了，哎，也需要把它打开，或者用高压水冲一冲，把它冲开， 哎，然后我再装回去， 自然放上之后，你看他是有个缝隙的，这个缝隙的作用就是使这个弹簧有一定的压力， 然后再把这个螺丝装回去，装回去的时候一定要拧紧，否则拧不紧的话这个会漏水，还有中间 这个胶皮如果有损坏也会漏水， 这个一定要把它拧紧，不然会漏水啊。 拧紧以后这个是那个电磁圈的那个一个垫片，把它放上， 把这个线圈再放回到这个金属壳套里头，然后把它扣上，放上这个，然后把螺丝一拧， 动手能力强的，咱们这个自助洗车机的这个机主啊，如果有有坏的或不灵的，还可以维修一下，这个东西比较简单 哎，有愿意学习自助洗车机维修知识的到时候可以关注我，我一步步的拆解咱们用到的大部分配件，谢谢观看。

兄弟们，你们的发动机故障灯是不是最近亮了，油耗增高了，点火启动能够闻到一股浓烈的汽油味，怠速也不怎么闻，那么多半就是我们的碳罐电池发坏了， 只需要花个几毛钱在网上买一个自己来更换一下，那么我们的车子就不得扯拐了。

大家好，我是电工大师兄，今天我给大家介绍一下电磁阀，电磁阀在我们的管道控制当中运用的非常广泛，我们电工要去安装一个电磁阀的时候，首先关注的就是他的电压是多少，大家看这个是交流二百二十伏， 然后我们再看这个，这个都没有明确的标出他的电压是多少，这个时候我们就需要查他这个代码的规格，型号，代码的含义， 他最后这个零二表示的就是二百二十伏交流，所以我这一个和这一个试用的电压范围都是交流二百二十伏。 我们电磁阀通常损坏最多的就是这个线圈， 我们可以将万用表打到电阻挡，来测一下他的线圈的组织是多少，我们打到两千欧的位置，我们来测一下这个电磁阀，他的线圈的电阻是多少，我们来看一下， 大家可以看到没有任何变化，他是无穷大的，代表的是无穷大， 因为我这个是坏的，他可能里面已经出现了断路的情况，也就是已经烧断了， 而我这个是新的，我们来测一下他的电阻线圈的电阻是多少，我们只需要测这两个就可以了， 三百八十三欧，所以我这个就是 好的，当然我们有的时候还要测一下他们之间的绝缘怎么样。 今天我们就拆解一个电磁阀，来给大家看一下我们这个电磁阀的内部结构是什么样的，这个电磁阀比较好拆，我们来拆一下他这里有一个卡卡口，我们给他翘起来，然后 往后一推 再看就可以拿下来了，这个时候就可以将这个电池线圈拿下来，如果线圈坏了的话，只需要换个新的就可以了，直接装上去就可以用了， 二百二十伏的，这是接零火线的，这个是接地线的，我们将这个拆开一下，看看他的阀体里面的结构， 好四颗螺丝都拆下来了，我们将打开， 大家可以看到这里就是他的洞铁心，当我们的 线圈得电之后，那么就会产生磁力，这个时候就会把这个动铁芯往上吸， 这个时候我们的这个电磁阀就打开了，水流就可以从这里起来，从这里流出去， 他就是这么一个原理，而这个是勾形圈起密封作用的，平时的时候他就盖在这里，当吸起来的时候， 我的线圈通电的时候，那么他就把它往上吸吸合，这个时候我们的水就可以从里面正常的流通了，这就是电磁发的工作原理， 所以我们平时在维修的时候，有可能是电磁线圈出现的故障，那样我们就无法控制这个管道的水流了。另外有一种可能，如果控制不是很好的话，我们可以开 看一下这个密封圈怎么样，有的时候由于有一些垃圾在里面，导致密封不是很好， 所以他有的时候控制的对水流控制的不是那么那么好，这个时候我们只需要给他做一下清洁就可以了，非常的简单。各位朋友喜欢的点赞、关注、转发。

哈哈哈哈，今天我们来录一个二十四伏这个型号二十四伏三瓦的电池吧，他的故障就是卡涩， 他这个按下去的时候通气的时候不回味，其实大概原因也知道，就是里面这个里面有个机构卡住了，给大家看一下 前面这个机构呢，主要是控制这个气流的，干的气流的， 这个里面也有个弹簧，如果出问题，出问题了呢，它不出气，但很多时候是这个问题。尾部也有弹簧，弹簧坏了或者是用个轴折了 啊，拆开了之后里面就是这样子的两个螺丝，这个螺丝两个螺丝对角锁这里面的弹簧，弹簧卡住这里 弹出来之后呢，这个轴正常的话它是抵进去的，弹簧会抵进去，如果不抵进去了，它就会凸出来。这个是我拍之前打磨过的， 那我把这头也拆下来，这头呢先不要拆这个部件，拆完这个部件就知道了，看两个螺丝对角处在这里，这就能看见这个轴的原理了， 可以把它抽出来，抽出来看，里面其实就几个密封圈，它对应的镜子的时候它完全可以凸的，对应的这个位置如果说有电磁铁一吸它就脱落了， 平时有时候电磁阀啊电磁阀有时候很少坏，主要坏的话可能里面空气里面水汽比较多，杂质比较多，然后嘞导致这个密封圈坏，但是有时候灰尘多了呢，就会卡涩，他这个的话就是 你看这个里面看的东西多了，刚才打磨了一下，现在可以看到痕迹，里面东西还比较脏的，装的时候这边有槽的，他这里是一个弹簧的行为，装到里面我们来拆这个结构，这个结构也是对两个螺丝对角锁，然后这是可以拆掉， 你看拆下来里面有个弹簧，这个弹簧，这个弹簧看看，就像这个电磁铁， 这里有个线圈，线圈一吸合，这个弹簧就会往里面退一吸合，就会退一吸合，这样往里面退一下，这个气通过这里个孔 进到这个腔室里面，这个孔过来里面有一个小通道顶在这里正常位置的时候，他是顶，他是顶住的，顶住的如果把它一打开，这里一推出来，这里进去，然后就会从这个里面还有个小洞边，边上有个小洞， 从这个小洞里面进去起，这个气体呢，就会把这个白色的这个密封圈， 可以看一下这个里面的洞，它就从这个气体出来，好推动这个白色的密封圈 把它推出来，然后进一步把这个杆子往里面顶，然后就会切切换到从 b 开始出来，我们就开始把它装回去，装回去的话它这里面没什么太多的东西，主要就是要对准这个孔位，这里有三个孔，这个是气孔，这个是螺丝孔， 咦，装错了，装错了，哈哈哈哈，紧张了，紧张了，那我这个这个的话顶住，这里有个橡胶圈是顶住里面的，这个其实也可以先装这个就装在里面，这样子倒进去， 然后再把这个孔位对上 螺丝上紧，上紧之前看一下位置准不准，准了之后这个螺丝上紧这个头，这个这边就更简单了，长方向带进去， 长方向带进去，这个位置呢，它有两个螺丝孔位，因为装反了，一定要这里有个出口，这个气， 这个气流从这边开始开始冲过来，从这里装下去，如果装反了是不行的，装反了的话，你这个气出来的时候要从这里出去就密封掉了，这上面也有一个小密封圈，好下去装上去了。

如果是进气阀不打气了啊，就是不加载不上气，看这个有可能这个电磁阀，这里线圈有可能有问题。先检查线圈，就是把线圈拆掉，但这个线圈有三百八的， 还有二百二的，一定要注意电压怎么样？看这个线圈的好坏啊。就是把这个地方插头拔掉以后，这里可以接两根线， 比方说他二百二的直接接个插头，接到插座上，然后呢一个接上电以后，找个螺丝刀，看这里有磁力，如果有磁力的话就说明没烧，那就线圈是好的。嗯，短暂的试一下就好了，不要长时间的试，很容易烧线圈，然后拿掉，如果是好的话，就是继续往后检查。 嗯，把这个这个导杆拿掉，检查一下，拿扳手拧下来就行了。 然后看一下这里，拿的时候慢一点，这里面有弹簧，看一下这个密封圈好着没有？然后看这里面是不是脏了，清洗一下，然后看看这个密封圈。 嗯，看完以后再把这个拿下来，急用时间长的话，这边很可能会卡住，清洗一下，我这多清洗一遍，看看这个这个地方好着没有。然后这里面还有个弹簧， 把这个弹簧拿出来，弹簧拿出来，然后这个里面吹一下，拿气吹一下，洗一洗就行。注意这三个弹簧镜装好，然后再看一下这个小的 o 形圈，就这个小的 o 形圈，看看有没有好的。这个好了以后都清洗完以后再装回去。 装的时候一定要注意啊，装到位，这三个弹簧一定要装到位，装好以后再把它拧回去， 再把这个拧回去，拧回去了可以试一下看看正常了不？如果正常了就可以了，如果实在不行的话就换一个这个电磁阀就可以了，整个都可以换掉。 像这种的呢就可以这种菱形的，直接可以把这整套都换掉，上面这个是一样的，把里面清洗完了，清洗完了如果不行的话就把这拆开，拆开清洗完不行的话，把这上面这一套可以全部换掉。 嗯，如果这些都好着没坏，那就可以这样子把，这个有可能这里面不灵活，也可以修一下，把这个都打开，这几个螺丝打开， 这个里面也有弹簧，打开的时候也要慢一点，不要把弹簧弹没有了，找不到了， 然后把这个拿掉，到时候都可以把这些地方都可以清洗一下， 这个清洗一下。嗯，这个看拿出来以后把这个也清洗一下清洗一下，我这个看这里面有根弹簧，这个里面都清洗一遍就好了，这里面全部清洗一下。 把里面清洗完了以后再把这个放回去，很有可能这个地方会卡住啊，他这里时间长了久了以后卡住 就会腐蚀，它不灵活了，把它清洗一下就好，如果还不行的话，你就换一个好了，到时候怎么拆怎么装，一定要记住看这个地方要和这个地方装上一密封，都要看一下这个密封圈都好了没有，怎么拆怎么装，装回去就好了。
