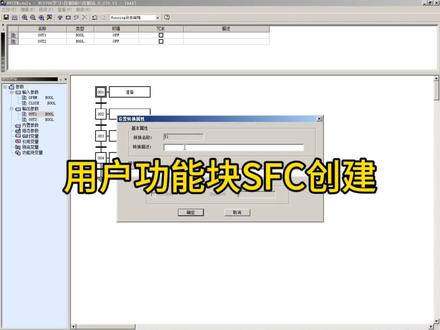

啊，今天咱们给大家讲解一下浙大中控 ess 七百，他这个数控的 sfc 用户功能块，他这个创建及调用。咱们前面给大家讲解用户功能块，重点给大家讲解了 st 的一个逻辑组态。 啊，本节课咱们给大家讲解一下 s f c 它的逻辑组态，像咱们这个 e c s 七百，它是用户功能块，只能通过两种编程语言，第一种是 s f c， 第二种是 st。 首先咱们在这设置了一个控制要求，当按下启动按钮的时候，啊，比如说打开按钮吧， 按下打开按钮，一号进洞门打开，延时五秒，二号进洞门打开，然后咱们根据这个来是那个进，给他进行一个逻辑组态，然后回到同样回到咱们那个组态管理软件首页。咱们在用户功能块当中，咱们 在这新建一个用户功能块，然后比如说它的名字，咱们给它命名成 a a a， 然后这个类型咱们给它创建成那个，选择成 s f c， 然后确定， 然后咱们双击进入它的一个逻辑组，它的一个界面，它这个 s f c 跟那个 s t， 它内部的一个语法都一模一样， 然后咱们在这选定他这个程序编程，然后他有四四个啊， running， posing， 还有 rea 啊状态的一个，咱们选择他这个 running 运行的一个状态的一个程序段，然后咱们首先给他定义他的输入，输入仓数，比如说咱们在这给他增加一个启动打开按钮， 比如说咱们在这给它修改成 open， 然后它这个数据类型是一个布尔亮，然后确定，然后再添加一个那个关闭， 关闭，咱们米桌命名成 close， 同样它的数据类型是布尔料，确定，然后输出参数的话，气动门的一个控制指令 alt 一，它这个数据类型是布尔料， 然后接下来咱们给他首先增加上他的一个几个部序。 第一步啊，第一步咱们是那个双 双击，然后这个描述是一个准备， 然后它这个语法就是还是跟咱们那个 s t， 它这个语法是一样的。比如说咱们把它这个控制指令首先制成一个 off 的一个状态，咱们利用那个复制语句 o， f， f， 然后 alt 二也给它制成一个 off 的一个状态， 然后咱们在这涉及到一个延时，咱们可以 可以调用它这个功能块变量。当然咱们也可以利用它内部的一个资源，比如说咱们调用它内部的一个 timers， 一， 先给他复制一个那个 off 的一个状态零吧， 然后按一下这个打开按钮。第一步它这个转换条件就是按下打开按钮， 它这个转换条件就是咱们那个 open， 咱们把这修改一下， o， p e o， 描述是那个转换条件，按下打开按钮，然后它这个转换条件是 open， 等于 on 的时候 确定。然后首先咱们先让这个 alt 一输出一个 on 的一个状态，这个就是一号启动门打开， 然后它这个语句就是咱们执行一个复制语句， 然后下面是一个延时五秒。

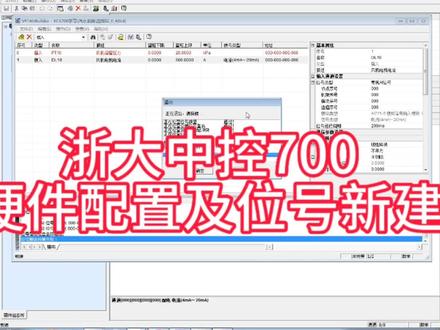

大家好，今天咱们给大家讲解一下最大中控 e c f 七百它的一个硬件配置及六号新建。上节课咱们给大家讲解了系统结构化组态，利用这个系统化结构和组态软件这个工具，咱们进行了一个控制和操作一个组态。 而咱们今天讲的这个硬件配置及位号新建要用到这个组态管理软件，咱们双击这个组态管理软件 啊，由于咱们没有软件走，所以会他会这个提示，呃，软件会在两个小时后退出啊，不影响咱们学习，咱们直接点确定， 点确定以后他就会进入这个，咱们这个在系统化结构组态，咱们新建的一个用户名啊，进入这个登录界面 啊，咱们新进来的用户 shifin， 然后咱们没有设密码，然后咱们直接点确定 这个进入咱们组态管理的界界面。大家注意看，咱们之前在系统结构化组态，咱们新建了两个控制欲啊，分别是这个零汽水系统和一号控制欲制粉系统，咱们点开这个前面汽水控制系统 啊，咱们在这个清水控制系统当中，咱们建了两个控制站，分别是二号主控制站和四号主控制站。 有的人纳闷为什么没有三号控制战？因为咱们是，他是一个互为勇于的二号战跟三号战，互为勇于四号战跟五号战勇于，你在后续再建的时候，他就会出来六号控制战，明白了吧？ 然后咱们再点，接下来咱们就是右键配置啊，正常的情况下，咱们这个点这个，比如说选中四号控制棒，咱们右键才会出出来这个， 呃呃，从主派服务器中打开，他就会出来这个用户程序用户功能快硬件配置危害表，因为咱们之前已经给他打开一次了啊，选中这个零四号控制站， 四号控制弹，然后咱们直接双击这个硬件配置， 这样就进入他这个硬件配置的这个界面。首先这个是主控制站，咱们点一下他选择他这个夏季设备主控制站他这个夏季设备就是 im 块，第一个零零零他的夏季设备他是一个啊固定的，这个是虚拟 lo 的模块，因为他是主控上带的一个带的下面的 lo 的模块，所以说咱们选择一个虚拟的模块， 虚拟连接模块，这个如果你要扩展的话，咱们第二个他这个夏季设备一个零零幺，他这个夏季设备，咱们就应该选择他这个扩展连接模块。 ia 连接模块。确定 啊，咱们比如说咱们在主控的上，咱们新新建了他的下级设备，然后接下来咱们选择他这个下级设备，比如说咱们选择这个 i 连接模块，大家注意看他的下级设备应该是什么 i 连接模块，他的下级设备就 直接连到咱们的机架，他机架分两种，有一种长机架，有一种短机架，比如说咱们在零零零他的夏季设备，咱们选择长机架，在零零幺咱们选择再选择一个长机架，在零零二咱们选择一个短机架， 在零零三咱们也选择短机架啊，大家注意一下这个机架，短机架与长机架的一个区别，咱们可以看他的一个驾驶设备， 比如说咱们选中其中一个长支架，大家注意看长支架他可以连接多少个 i 模块，也就是零零零到零幺五，也就是可以连十五个 ia 模块，而咱们的短支架他可以连他这个代号是零零零到零零， 也就是能连接八个连接模 io 模块就是长支架跟短支架的一个区别，一个是十六个 io 模块，一个是八个 io 模块， 明白了吧？接下来咱们选择，比如说选择这个长低价，咱们接下来选择咱们 io 连接模块， 比如说咱们常用的八 ai 卡键，咱们给它新建一个，呃呃，第一个零零零，咱们选择 模拟量输入模块，一个 ai ai 模块，八输入的 ai 模块。零零幺，咱们选择选择一个啊 弱电的模块，有 tc 模块，他是八八输入的那个弱电模块，在零零二，咱们在 选择一下，咱们把常用的咱们的 l 模块咱们都把选择一下，在这咱们选择八输入的弱电组输入模块。 零零三，咱们比如说选择咱们常用的，我看常用的有，接下来是输出模块，是不是电流输出模块，十六路输出啊？ aa 模块也是 aa。 零零四，咱们选择选择一下数字量输入模块，十六日的数字量输入模块，也就是 di 模块，咱们在零零五，咱们选择 do 模块，数字量输出 的 do 模块，十六路的这个就是咱们 dcdss 跟常用的 led 模块，分别是 ai、 tc、 rtdaa、 adi 啊，嗯，这个配置结束以后，大家注意他这个结构，首先是首先是主控制站，接下来是 i 连接模块机架，还有接下啊 i 连接模块， i 连接模块，接下来就是一个那个尾号的一个新建，咱们给他保存一下， 保存咱们点关闭。硬件配置结束以后，咱们就可以进行一个危害的一个新建啊，大家咱们那个危害 新建一定要结合他这个硬件配置啊，来进行一个啊问号的一个问号的一个新建，比如咱们打开这个啊，那个 硬件配置，咱们选择他其中的一个 i， 比如说咱们要新建一个 ai 模块，比如说页位压力，咱们在这选中，因为他要通过咱们 ai 卡键，普通的 ai 卡键四代的好像信号啊，他的 i 卡键， 嗯，选择他的一个啊，接下来咱们打开他的一个位号， 新建微化表啊，咱们在这左下角这可以选择磨入、磨出、开入开出，还有自定义 模拟量，自定义开关量，咱们比如说选择一个模入，咱们在这添加一个问号，比如说咱们给他新建一个压力，比如说 pt 幺零 描述，咱们给它写成，比如说分析油表压力， 然后他的连成上下线，咱们可以修改一下，比如说咱们给大家修改成零到二十千帕单位，咱们选择千帕。 然后 啊信号类型他都是不可选的，因为咱们已经选择了那个他这个地址，是不是他这个地址，大家注意看他这个模块的一个地址，接下来咱们就要根据他的硬件配置来进行的选择确定 啊，就是这个零，是吧？他的地址就是这个零，比如说咱们还需要增加一个电流，增加一个那个模拟量输入啊，咱们再点增加 来注意看，比如说咱们这个要建成一个啊，假设咱们现场有这个电流变声器，比如说咱们在这给他建成一个 d l 幺零电流， d l 幺零，然后这个是飞机电 电流， 比如说这个连存，咱们给它设成零到五百。单位是安排 啊，接下来咱们就要修改他的一个地址信息，是吧？你如果不修改的话，咱们直接点关闭，他就会报错，咱们比如说点关闭， 大家注意看，你看地址 i i 位号地址冲突失效，因为他全部选的是，全部选的是第一通道，是不是？所以说咱们就需要修改他的一个通道信息，大家啊，照样这个 这个六号，把这个店里的这个六号给他通道修改一下，一个改成啊，一个是这个是第一通道，这个是第二通道，因为他的通道序号就是零零幺， 然后咱们再关闭啊，他的输出就会显示一个正常啊，全部通过。 这个咱们啊今天讲课的一个主要内容啊，那个他这个主要等啊，管理软件硬件配置和位号的一个新键， 大家一定要搞清楚这个硬件配置的一个结构，从上面的这个主控制站 i 连接模块到这个机架啊，到这个 i 连接模块，接下来咱们尾号新建，一定要结合咱们硬件配置，来 啊，今天咱们就讲到这里，喜欢的朋友点赞加关注。咱们一直在视视频中部海豚知道小程序当中上传了系统的视频教程， 大家可以购买，购买以后啊可以联系咱们抖音小号 a 叉 a、 b、 c s。
