catiaalign对齐命令设置

一般在做产品图的时候，会涉及到做三面图，那么可以使用创建多时图命令去创建三面图。但是有时三面图放置的位置或比例不一定符合我们的要求， 需要手动去调整。例如将产品转到想要的角度后，想要这个角度的左视图，但发现转到左面的视图不是很标准，那么可以用法像视图命令去调整，选择恰当的基准平面，这样就得到了合适的左视角。但是没有按照坐标系去摆正，那么我们可以调出最及湿点的命令，这时可以看见视图 是按照坐标器的方向去定义的。此外，这三个视图应该规定同样的尺寸，以便更加合理的显示产品的尺寸。那么我们可以在工具选项中选择显示可视化，找到最下面的平行模式，打开显示当前比例，然后视图的渲染模式，选择平行模式。再任意点击一个视图，可以 看见右下角有一个数字，这个数字就是放大的比例值。如果想要让每个视图放大的比例一样，可以手动去调整，比如将这个视图比例调为零点零零四， 因为不同的视角比例不一样，但是手动去调整比较麻烦，不精准，那么可以调用标度平面命令，其中刻度是放大的比例，我们将其放大三倍。第二个刻度是一个网格，后面的数据是网格的一些参数，那么一方面可以根据需求调整比例，另外可以凭借网格用比例时 移动模型。这就是在做仕途时处理一些视角的方法，你学会了吗？

这个插件有两个面板，对齐面板的快捷键是 alt 加 a， 最少要先选中两个节点。这些功能跟 ps 和 ai 一 样，上对齐，下对齐，左对齐，右对齐， 垂直居中对齐，水平居中对齐。垂直分布间距水平分布间距下面也一样，水平左分布，水平居中分布水平右分布，垂直顶分布，垂直居中分布垂直底分布。 拉伸面板的快捷键是 alt 加 s， 左边是拉伸到左侧对齐，右边是拉伸到右侧对齐。上下也一样。 左上角是匹配节带的宽度，右上角是匹配节带的高度，然后再对齐。左下角的功能是把节带设为最小尺寸，右下角的功能是把节带设为三百二的宽度。高度自适应。 这个叉键可以点击操作，熟练了以后也可以甩动操作。比如 alt a 向左甩动就是左对齐，向右甩动就是右对齐，向左上角甩动。垂直居中对齐。 alt s 向左甩动，向左拉伸，对齐，向右甩动，向右拉伸，对齐，向左上角甩动，对起宽动，向右上角甩动，对起高度。

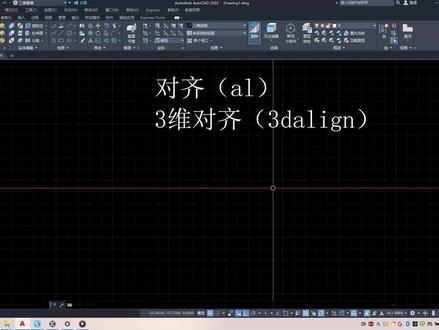

这一讲我们来学习 cad 中的 a l 对齐缩放命令，它既能让倾斜的物体旋转对齐，也能让物体进行具体尺寸的缩放。首先我们来演示一下，我想把这个倾斜的餐桌模型变成垂直的。首先我们先用 l 画一根垂直的线， 这根线为参照物，我们选择要对齐的物体，输入 al 命令，选择物体的其中一个端点和线的一头端点对齐，在选择餐桌的另一头端点左击，选择线的另一头端点左击。 设置好后，我们空格确定，他会问是否基于对齐点缩放对象，我们只是对齐，不缩放，我们点否，这样餐桌就变成垂直对齐的了。后退 cut z。 那如果我想让这个餐桌水平对齐，我就 l 画线，画一根水平的线，同样 选择物体，输入 al， 选择餐桌的其中一个端点，左击放到线的另一个端点左击，选择餐桌右侧的端点和线的右侧端点，左击空格，确定点否不缩放，这样餐桌就可以水平对齐了。那他除了对齐，还可以具体尺寸缩放。现在的餐桌呢？尺寸是一米二，我想把这个餐桌变成一米八， 那你 l 画线，画一根具体尺寸的线，尺寸为一八零零，选择你要缩放的物体，输入 al， 选择一个端点和线的左侧端点对齐，再选择餐桌右侧的端点和线右侧对齐空格确定。这个时候问你是否基于对齐点缩放对象，我们点式缩放，这样餐桌就变成一米八的了， 之后把辅助线删除就可以了。这就是 a l 对齐缩放命令，你们学会了吗？

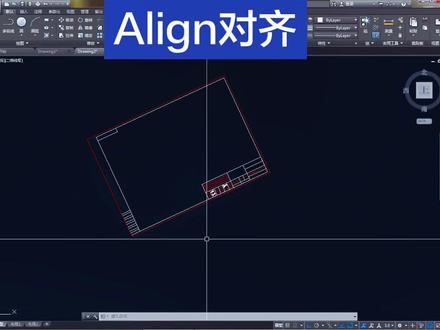

这一次我们讲解一下 cd 的 这个 align 对 齐命令，嗯，这里呢有一个 a 三图框，它是一个斜的，而且尺寸也不是标准的，我们测量一下它的尺寸 长度，并不是四二零，我们第一要把它摆正，第二是把尺寸调整到标准 a 三一样，我们可以这样做，先绘这一条直线， 它的长度是四百二十，然后我们对齐，选择对齐的第一个点， 对齐的第二个点，然后回车，然后问是否缩放的时候，我们选择十，它就第一是摆正了， 然后我们再测量一下它的尺寸与 a 三是否一致， 四二零没有问题，然后这个方向是二九七，没有问题，这就是对其命令的一个简单用法。

大家好，我是小啊，有小伙伴遇到了这样的问题，说将一个产品导入进装配里面以后使用装配里面的查看 试图，正试图的时候，这个产品他不是在一个呃，正这样的一个位置， 正对正的一个位置，那怎么样才能解决这个问题呢？首先我们要分析一下这个问题产生的原因，是因为这个产品它相对于卡其亚的默认坐标系不是对齐的，那我们怎么让它对齐呢？那我们首先要看一下，先 插入一个零件，点击 s 这个里面，这个就是卡 tia 的默认的一个正对的位置，我们怎么办？插入一个坐标器， 一确定将这一些给他隐藏完了，再在这个里面同样的也创建一个坐标系，这个坐标系我们怎么创建呢？首先我们要将这一个先创建一个 终点，看见一个终点，终点点确定，我们创建坐标系，点击轴系，轴系呢？我们这个选择是坐标原点，选择一个轴作为外轴，选择这个竖着的作为 d 轴，同样的这个作为 x 轴，点击确定，这样完成了以后呢，我们怎么办呢？在装配里面 使用这个智能移动的命令，我们选择第一个选择这个 xy， 我们点到这个里面的 sy， 同样的 yz， 我们选择这个 yz， 点击确定。完成了以后呢，我们将这个隐藏 好，这里面的这个也给他隐藏点确定，我们现在看一下是不是这个产品就在一个正对的位置了，不管是测试正试都是一个对正的位置了，小伙伴们你学会了吗？喜欢的麻烦点一下小红心，谢谢大家。

阿兰对其命令套图一，大家好，我是崔玩家胡工，今天我们学习套图，我们做工程的呢，都会有这样的 cd 图纸，比如我现在要在图纸上提取坐标，用全站椅或者说 rtk 进行点放样。 我们做的第一个工作呢就是检查图纸是否正确，那么怎么检查呢？一般设计都会在图纸上注解到有坐标， 而且设计注解的坐标都是正确的坐标。如果说我们图纸是正确的，那么我们查询的注解点的坐标应该和设计标的对应的上， 而且检查的时候最少要检查两个点，现在我们来检查这个点位，我给他做个标记，工程应用查询指令， 图标选择点位下方呢，就是我们查询的图标，我们来核对一下，三三二五八七三点二幺六 三三二三是不是直接就对应不上了？那说明什么？那就要套图了，就要做我们的第二个工作，套图。那么什么是套图呢？我们在图上找两个注意点， 给他做个标记，比如这里画一个三角形，这里呢给他画个圆，这两个点之间是不是可以连一条直线？ 但是呢我们刚才查询了图纸，这条直线不在正确的位置，如果说我们能够把直线正确的位置给他找到，比如在这里 找到之后呢，我们就可以在图纸上把这条直线和图看做一个整体，用图上的这条直线呢和对的位置，这条直线呢给他去对齐，那图是不是就放过去了，图纸是不是就在正确的地方呢？ 这个就是套图。所以我们做的第一个工作是什么？找两个数据坐标的点位，把数据的坐标以 y 英文的号 x 的格式给它抄在文本文档里面，现在我们打开一个文本文档， 打开之后呢，我们就用刚才做标记的这两个点位，比如画圆圈的点位，把它坐标以 y 英文逗号 x 的格式抄下来。 我们第一步的工作就做完了，做完之后我们现在做第二步工作，复制坐标 p l， 把线画出来， p l 空格指定点的时候呢，我们就到下方命令栏这里，点击指定起点，点击鼠标右键点击粘贴，这个时候我们可以看到有线 拖载着我们的十字光标，这个呢就是我们要画的一条线，我们点空格，然后再点一下空格，这条直线真正的位置就画出来了。 画出来之后呢，我们做第一个工作，去检查一下这个直线的上下端点分别代表哪个点位好，我们工程运用查询指定坐标，查询直线的上端点，剪辑一下，我们回到这个图， 想去核对一下，好，我们来核对一下这个圆这个标记是不是这个点位，我们来核对一下，三三二四五八八点二零七五八零零四六点五八一。那说明什么？直线的上端点就代表了我们 画圆的这个点位，那下端点是不是代表了画三角形的那个点位的？好，现在我把之前做四一的那个直线给他删掉，删掉之后呢，我们就可以做第三个工作，叫 a l i g n 对齐命令套图，我们直接输入 a l i g n 空格框，选整个图纸， 好了之后，他会变成虚线，点击空格，这个时候呢我们的实际的右下角就会有提示，指定第一个圆点，这个圆点呢指的是我们刚才的点位。好，我们首先找到画 圆圈这个点位，点击这个点位，马上就会有提示，指定第一个目标点，就是这个点往哪个位置移，我们刚才查询的是不是往直线的上端点移动。好，我们点击上端点，点一下，指定第二个圆点，那就回到画三角形那个点位， 选择点位，指定第二个目标点，这个点位就往直线的下端点进行移动。 好了之后呢，他会提示你指定第三个圆点，这里我们没有，所以我们直接点空格，然后问你是否对齐缩放，选择是这个时候这个图就套过来了， 套过来之后呢，我们得检查套对没有，这个时候怎么办呢？我们去检查刚才没 有参与过套图计算的点位。好，我们找这个位置嘛，工程应用查询指点坐标，选择点位。 好，这我们来对一下，三三二三九三六点，二九七，没问题，五八零 三三七点幺三零，没问题。那现在图纸就套正确了，现在我们就能够提坐标，这就是套图的全部内容了。

我是这位玩家胡工，前面我们学习了套图，那么房间中装基础图应该如何操作呢？现在我们到电脑上进行一个套图的演示，今天我们学习装基础套图， 他的大步骤呢和我们前面学习的套图的内容是一致的，现在我们通过一份装基础图进行具体的操作。 现在我们看到的是十号楼专为平面布置图，但是在专为平面布置图上是没有坐标的，设计没给我们标注坐标，那么套图用的坐标从哪个地方来呢？ 这个时候就去找总图，找十号楼，现在我们打开总图，找到十号楼， 在十号楼的位置，我们可以看到设计注解了一轴交 x 轴轴线交点的坐标， 注解了一轴交 a 轴轴线交点的坐标，这两个坐标获取了，也就相当于我们在基础图上获取了一轴交 a 轴和一轴交 x 轴这两个点的数据了。 现在我们把这两个点构成的这条直线给他绘制出来。首先呢要把这两个点坐标以 y 英文逗号 x 的格式给他抄下来，现在我们回到总图里面， 打开一个文本文档，把数据以 y 英文逗号 x 格式抄写 好了之后，我们把数据给他复制， 回到装基础图里面，然后把这两个点构成的直线给他绘制出来， p l 画线，然后点击空格，到下方命令栏指定起点的位置， 点击鼠标右键，点击粘贴。这个时候呢，有线拖拽着我们的光标，我们就点击空格，再点击空格，双击滚轮， 这个时候呢直线就绘制出来了，但是呢由于直线离图的距离太远了，所以直线显得特别小，他就在左上角的位置， 在这里，现在我给他做一个标记，方便我们后续好查找他现在线的位置。找到了，图的位置找到了，按道理说是可以套图了， 但是呢距离非常远，不好操作，所以我们把图形离线稍微近一点，输入移动命令 m 空格框，选整个图纸好了之后，空格再涂上任意点就点，现在移动鼠标把图纸离直线近一点。好， 现在就比较近了，再次双击滚动，现在我们去查询直线的上端点和下端点，分别对应装图上的哪个轴线的焦点， 这个时候我们会发现当前的线不对，要对他的一个形状进行一个更改。好，我们 选中这条线，点击鼠标右键选择特性，往下滑动，找到几何图形，找到全局宽度，把这个地方的数值给他改成零点零零一 好了之后点击回车，现在线就变成了正常尺寸，我们退出这个功能，然后再退出选中。但是呢，改好之后呢，线变得非常小， 更不好去查看了，所以我再画个圆，给他稍微拉大一点，再标记一下在这个位置。好，这个时候我们去剪合一下上端点对应的是哪个轴线焦点，找到工程应用，找到查询指定点坐标，选择点位。好，我们 打开之前操作这个数据来进行核对，二四三二七八六点零四三五零零七四八点二六六，是这一个完全没有问题，我们刚才操的第一个点的数据呢，其实是我们的一轴焦 x 轴的焦点哈， 那么下端点是不是一轴加 a 轴，现在我们就确定好了，确认好了之后呢，现在就可以套图了，输入对齐命令 a、 l、 i、 g、 n， 好了之后点击空格， 提示选择对象，那么我们就选择整个图纸，好了之后再次点击空格，这个时候就弹出一个提示，指定第一个圆点，现在我们就找到一轴交 x 轴，选择它马上会提示 指定第一个目标点，也就是这个点往哪个位置移，刚才我们查询了往直线的上端点进行移动，好，点击它，马上提示第二个圆点，那么回到图纸上去，找到一轴叫 a 轴，轴线焦点选中， 提示第二个目标点，那么就回到直线的下端点，点击选中，这里没有第三个圆点，所以我们点击空格，然后提示是否基于对齐点缩放，对下选择四， 然后双击滚轮，这个时候呢已经完成了套图，我们把这些大圆小圆给他删掉，再次双击滚轮。好，这个时候呢文字就挤出一团了，现在 我们通过两步操作，把几座一团的文字给他恢复正常框，选整个图形，鼠标右键点击特性，找到全部，点开他进行第一个更改，选择转角标注，往下滑动， 找到调整，找到标注全局比例，把数字改成零点零零一 回车。再次找到上方的位置，点开它，找到对齐标注，往下滑动，找到调整，找到标注全距比例，把数值改成零点零零一 回车。这个时候杂乱的线型就没有了退出功能，退出选中 esc。 好，这个时候呢，我们的图就套完了，套完之后呢，要检查数据是否正确，最好的方式呢是检查坐标，我们同时去检查一轴交 x 轴和一轴交 a 轴，这两个轴线交点坐标， 选择工程应用查询指令点坐标，点击它打开刚才超的那个数据来核对一下来，二四三二七八六点零四三五零零七四八点二六六，没有问题，我们再去核对下段点， 二四三二七七一点四八五五零零七五一点八八零，没问题。如果我们有第三点没有参与套图的点去核对，那么一步就能到位，但是这里我们没有， 我们还可以这样去核对，现在我可以把装技术图的图纸给他复制，给他粘贴到总图里面。好，现在我把多余的极限型给他删掉，好选择我们的专位布置图，鼠标右键复制 到总图里面，鼠标右键粘贴到原坐标。这个时候我们会发现我们的专位图就贴在了十号楼平面图上，我们可以再次核对一下来看这里两个 轴线的焦点是完全重合的，下方这里也是完全重合的，那么我们的基础图就套正确了。套好之后呢，我们可以使用插件 z b b z 提取坐标进行基础或者成台的放样了。以上就是今天基础图套出的全部内容。

大家好，我是小阿，今天我们讲一下汽车逆向工程里面的点云对正， 怎样将一个单独的点匀对证到整车状态。卡机亚为我们提供了五种方式，第一种是用罗盘进行对照， 第二种是用最佳对齐对正，第三种是用控制点对正，第四种是用定位方式进行对正，第五种方式是进行球对正。接下来我讲的对正是基于第四种的定位进行对正。先我们结合整个件的这个尺寸和外形对 这个键进行分析，我们要在这个罗街点的位置建立一个坐标系，以这个平面的方向为法，像建立如下图所示的一个坐标系。首先我们需要用到卡地亚逆向 工程里面，将一些点匀生成一个平面，然后将在平面上生成他的发线，然后将圆孔作为一个坐标器的中心，这样我们就将一个点匀下边的 坐标系给建立完成了。接下来我们在整车位置也建立一个相应的一个坐标系，这样我们就用到创城里面的 坐标变换命令，那就可以将零部件状态的点匀变换到整车状态了。为我的视频对大家学习卡地亚有所提升，麻烦大家点一下小红心，谢谢大家。
