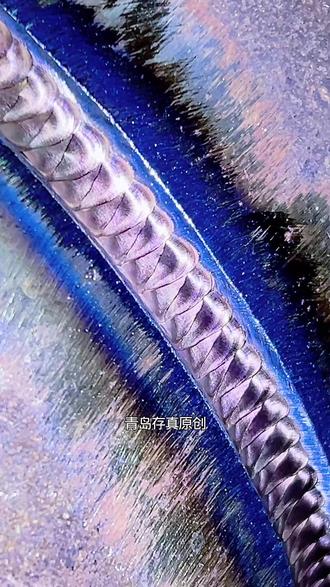

氩弧焊拖把怎么焊出鱼鳞纹

大家好，我唱功老宋哈，像这样的摇摆鱼鳞纹是怎么焊出来的呢？您点个赞，我即将为您讲解摇摆焊的每个动作细节。 为什么很多兄弟怎么摇还是原地不动，就是不知道怎么往前行走，甚至还滑枪？ 首先你得明白什么叫上摇右折，下摇左折，说明白一点，就是一半摇，一半折。 如果我们从左侧起头，钨针就要对准左边线，焊枪这个时候是向下压的，齿嘴是侧的，对着中心线，焊枪向上抬，齿嘴往中心线滚，在中心线位置向右折过去，这个就所谓的上摇右折，我们折过去的时候，这个齿嘴已经 掉头了，这个时候焊枪往下压，石嘴往中心线滚，滚到中间了，再向左折， 然后又上摇右折，下摇左折，把它连续起来，就是这样，石嘴就会交替往前行走了。好，再来一遍，上摇右折， 下摇，看着这个石嘴已经滚过来了，然后左折， 那我画的这个框是拿来干嘛的呢？就是我们的乌针停留两侧的位置很重要，我们折的时候呢，不是乌针一下子折到边线上去，而是说要让铁水到边线，而不是乌针到边线看着折过来的时候呢，乌 针停留这个位置，让铁水到边线，这样就可以了。很多兄弟啊，摇的不会走的时候呢，全身都在动，甚至身体都在动， 那是为什么呢？因为，因为这个时候啊，你担心这个瓷嘴摇的不会走，所以呢，我们只要小臂动跟手腕动就可以了，小臂动跟手腕动就可以了，轻轻松松的摇过来。 来，下面来换一个哈，兄弟们 来，兄弟们看一下，这就是焊后成型的效果。 关注焊工老宋，每天分享焊接小技巧，还不会摇的兄弟可以点赞收藏起来反复学习！

亚弧焊入门要先练什么后练什么。首先练习不加焊时制龙点，焊手和尺嘴靠在母材上作为支撑，无针尖离母材控制在一至一点五毫米，无针尖每次对准上一点的尾部点， 这样才能点出漂亮的纹路叠加。按压开关不要猛按，要轻弹焊枪开关，这样才能控制好焊点的大小。熟练了之后就练习第二种盲点，把乌针缩进去，平齐齿嘴，每次向前挪动一毫米，就能点出这种漂亮的鱼鳞叠加，而且盲点还不用带焊帽。 第三种就是我们要练习明针加湿点焊，无针尖要离母材一至一点五毫米，无针尖再离焊丝一至一点五毫米。为什么很多人加湿点焊点不了呢？那是因为你的无针尖对着焊丝点，你看对着焊丝点，焊丝头就会起球，而且焊丝还会乱跑， 你看现在无针尖离焊丝一毫米，离母材一毫米，这样呢就是让前边的焊点去融化焊丝，也就是让龙池去融化焊丝，千万不要让无针尖对准焊丝，这样就是电弧融化焊丝了。电弧融化焊丝，焊丝头肯定会起球，焊丝乱跑， 你看用对方法点起来多丝滑，这样点出来的焊点才会均匀一致，金黄色嫩嫩的，绝对不超过十八岁。 明针加湿点焊学会了，当然就是进入第四种加湿盲点，加湿盲点就是在明针加湿点焊的基础上，凭感觉每次往前挪一毫米， 当然有些细节大家要注意，当我们的手没有支撑点的时候，我们可以让磁嘴作为支撑点，让磁嘴靠在母柴的一侧，每次点的时候往左侧甩一下，这样呢就能控制好 乌吉离这个焊丝的距离，很多人就是因为乌针尖离焊丝太远了，导致焊出来的焊点不成形，你看现在控制好节奏，加丝绑点点起来多丝滑，这个焊点点出来多少碎你自己猜。 今天分享了四种点焊技巧，下一期呢，我就讲解自龙拉焊、加丝拉焊、推丝带缝拉焊以及折把摇把鱼鳞纹。

新手学习压焊，两分钟就能焊出鱼鳞纹。什么是摇把？是手臂啊，作为一个机器臂是固定，通过自己的手腕摆动，摇把也称扫地僧绝技，只要学会摇把，你就是行走的。自动焊。以食指中心作为焊户的中心点， 左右通过手腕慢慢的向前摆动，以摆带送， 慢慢的加湿。这种手法特别适合于平面焊、填充焊以及我们的盖面焊。要把核心。第一点练成机械手臂， 我们手是固定状，通过手腕慢慢的向前行，摆动幅度一样，就像广场舞一样，有节奏，有韵律。第二个点，两边踩一脚，我们运条向前面走，记住，这两边一定要有停留， 铁水啊，永远跟着温度跑，如果两边没有停留啊，容易造成中间鼓包，中间一带而过，两边稍作停留摇把。第三点，电弧是推土机电弧，当推土机容持乖乖铺路，记着电弧永远是你的开路先锋， 他要走在螺丝最前面，利用摆动的力量，像推土机一样把铁锤均匀的推向两侧，这样一来，螺丝的宽度和平直度完全在你的掌控之中，想焊多宽摆多宽。第四个点，三大动作，同步走， 摆动行走送时必须默契配合，眼睛死死定做融磁的形状摆动是主旋律，稳定不变。行走是古典匀速推，行送时是点缀的音符。总结以下几点， 稳定韵律精准、轨迹、融磁驱动，节奏合一，学会这些，你也能迅速上手。摇把汉要想焊接玩的好，关注欧阳，错不了！

这些鱼鳞纹是怎么焊出来的？今天咱们给大家分享一下操作要领，记不住的老铁们可以点赞收藏加关注。首先想把这些鱼鳞纹看好，一定要知道最好选择一个大号嘴子，这样保护的效果好。 焊接时要采用挤压手法，把嘴子弹在坡口里边，想把挤压干好，一定想着手腕往右边，这边弹紧， 这边往上走。手腕往左边，这边站紧，这边往上走，就像两条腿走道，慢完这一步慢，这步无疑是走锯齿形运条。 注意看咱们的纹路都是以锯齿形均速往上行走，挤压这个角度非常关键，你不能太垂直，垂直不好，走道角度往后倾斜，大约在四十到四十五度即可。 挤压时电流不能太小，咱们本次电流大约选择一百五十五电流，仅供参考。要根据手的速度来 拍段高频熔瓷，这是焊接时的高频熔瓷，先引燃点壶，先预热，等温度上升了，再开始把焊丝加上，开始推着铁柱往上走。 想把鱼鳞纹焊好，记住我说的以下几个关键点，第一个关键点就是屋脊必须压低到熔瓷一毫米到两毫米之间。 第二点大家可以看一下，中间要摆快，两侧要微停顿，当两边一停顿，龙池摆点，按到中心的位置，再往回走。 第三个重点，注意看往前行走速度不能太慢，拉出椭圆形，无急压，三个龙池对前沿，这是外景拍摄，大家可以看一下。靠到手腕，左右摆动，迅速往上走， 焊接完毕，这就是整体的康复成型。大家可以看一下，纹路是走的锯齿形，这要均匀一致，这就是优质成型，感谢老铁的支持与观看！

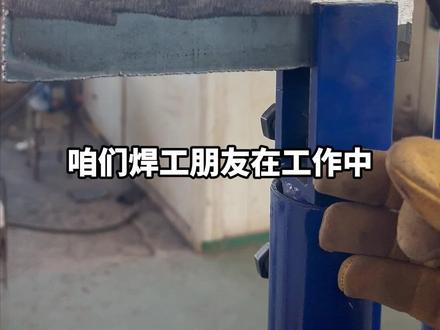

咱们焊工朋友在工作中会遇到很多这种亚弧焊的外包边的焊接，有很多老铁总是焊的成型不美观，甚至出现坠流、咬边等缺陷，咱们今天就给大家来讲解一下这种亚弧焊的外包边是怎么焊接的。其实 这种外包边有两种方法可以焊接，一种是漂板，用手做支点，瓷子完全悬空这样焊接。还有一种方法是摇板，把瓷子的上下的这样摇动加扭动， 可以形成鱼鳞纹，这样焊出来的是比较美观比较漂亮的。然后咱焊接的过程中，不管是漂板还是舀板，焊丝都要送到焊缝的上方， 比如说焊丝要送到熔池的上方，因为这种横焊它非常容易坠流，你如果把焊丝放在中间，你一焊，那铁水都坠到下面去了，一定要把焊丝放在最上端，通过乌针从上面融化了之后往下一带下方微微的停留之后再回到上方，上方停顿的摆动，把铁水带下来 到下边之后马上回来，从上方再多停。接下来咱们先来看一下漂把焊接的过程， 各位老铁，这是咱们漂把焊接的一个效果，虽然没有摇把那种鱼鳞纹，但是也是平整光滑，焊缝宽度一致，高度一致也是比较漂亮。摇把焊接的过程中，注意乌针 始终离熔池一毫米的高度啊。然后因为咱是这种外包边，如果你摇的幅度过大，摇到这个边以外就容易 划枪，就容易掉出去。所以说你摇的过程中一定要控制好这个瓷嘴摆动的幅度，一定不要摇到这个边线以外，那样就容易划枪。然后这个焊枪与后侧的夹角大约是四十五度。接下来咱们看一下摇把的焊接过程， 这就是咱们摇把焊外包边的一个焊后效果，可以很明显的看出来，摇把比漂把焊的纹路更加好看，宽度一致。各位老铁，亚活焊的外包边焊接学会了吗？

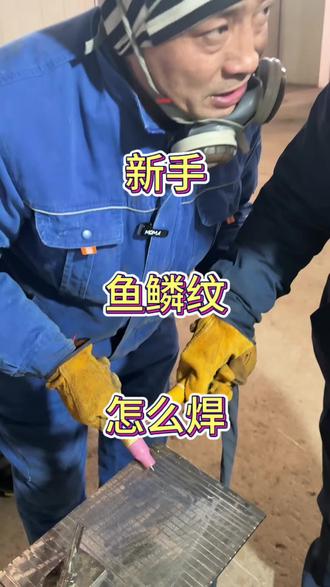

我在上面画上线，就是模拟的一个焊缝啊，再就是他的一个行走轨迹啊，我都给你标注出来，这样你更直观的啊，知道他是怎么走的，模拟咱焊缝的一个边缘，这个宽度呢，一般控制在十到十二毫米就可以了， 这是咱的焊缝，他是以锯齿形式往前行走的，咱每一次的迈步呢，大概三到四毫米啊， 这就是咱们的词，一个行走轨迹，运条是以手腕的腕力啊， 所以说咱一定要放松，握着枪的时候不要握的太紧，你握的越紧，你这个手关节的位置越僵硬啊，所以说他摇摆起来啊，特别吃力，看到吗？这里不打弯是不是啊？就是力度太大了，应该是放松啊，放松放松啊， 这个关节他更灵活啊，再说你看以锯齿形式啊，往前走啊，我从这里走一段，这个乌针呢，放在中心位置啊，压低啊，上抬下压， 上抬下压，乌针不能出现，能看到吗？啊？乌针尖啊，来，你看这个是不是和这纹路是一样的，一样的啊，这就是一个摇把上的一个手法， 这个摇摆手法里面有两个动作，一个是上下的滚动，是控制宽度的，对不对？上下滚动一个单独的动作，他是原地踏步，上下滚动，原地踏步不走道，对吧？嗯，还有一个就是前后的扭动，扭动就是控制花纹大小的，就是控制您的迈步的， 但是单纯的这个扭动呢，他也是原地踏步啊，所以说这两个动作不是拆解开的，他是一个连贯动作，就是滚动的同时带着扭动， 上抬下压，上抬下压，你看后面的纹路是不是比刚才起始的那个纹路大了，嗯，对，是不是这个纹路的大与小要取决于你焊枪往前提的角度的大小，扭动和滚动的幅度都加大， 纹路随之也会变大。所以说花纹的大小要取决于你焊条踢的角度啊，咱不管是大花纹还是小花纹，你只要是能控制两边融合到位，他都是合格的。所以说咱们现在就是先练手法啊，就是形成肌肉记忆啊，再一个要注意，你看我的手掌是不是悬空的， 所以用你的手指轻轻的稳住就可以，切记不要发力啊，不要放松身位呢，不要前后这样啊，尽量的以咱的弓箭平行啊，双腿呢，微微的分开，你这样你的重心更稳， 你的弓长太低你会腰疼对不对？你弓长太高摇摆不起来，大概和咱就是腰带以下这位置啊，大概这个啊，这个高度，根据每个人身高不同，胖瘦也不同，调整自己自己一个这个弓架的高度啊，这样反复的练习就可以。所以说这样就按照这个方法啊，上抬下压， 一开始咱的手可以辅助到上面，你这样你更稳定，但是咱实际烧焊的时候，你的左手是拿着焊丝的哑弧焊，他是双手配合一个斜杠镜，所以咱们先练这些，可以单独的先练手法啊，等手法练顺了咱就开始啊。来 你，你在这工牌是吧，来，我带你走一下。都是同样的手法啊，咱们在一起先看一会，我再到单独的一个工牌，手把手的教，哎，来， 呃，这个手握枪你看了吗？只要是咱的拇指能摁到开关这个位置就可以了，也不要说钻太靠前，太靠前，你这个开关不好把控了对吧？再一个就是你握的太靠后了，之后呢，够不到开关了，所以说起弧收弧咱的拇指都能摁到。往前走，往前握， 取壶放上来。嗯，他就持续的焊接了啊，他相当于就是一个自动模式了，想停的话再按一下松开啊，就可以了啊。好，能够到可以了，放到中心位置，你看这个方向是控制无针高低的，一定要控制在两毫米以内啊， 不能太高，也不能太低，太低打无针就熄壶了啊，他就不燃烧了，控制在两个以内就可以了，就是放松， 上抬下压，上抬下压啊，你不要发力，你顺着我的力道找手感。再一个就是咱注意这个乌针，现在这乌针刚才不是有点短吗？嗯， 他这个乌针短了之后他会影响你的焊接视线，你是不是看不到乌针了？看不到，再一个看不到两侧边线，你肯定是稍不直了啊，融到哪是看不清的，但是乌针太短了，咱给它适当的放长一点就可以了。咱乌针就是一般伸出咱们的保护套，六到七毫米就可以啊，这是六毫米的板， 现在是不是冒出来一个毫米？嗯，那他就是七毫米这个范围就可以了。再走一遍啊，上台是，呃，不是，不是，不就真不能往这边，上台是往这啊，上台扭，下压扭，但是你的五针下边线出现了，看到了吗？嗯， 这个针你看出现了，不能出现。嗯啊，所以咱们摆到边即可。 上抬下压到这就是不能再往后回了啊，就是不能再扭了，到这就停，就开始又往上起的动作了，好，下下。哎，对，现在就重复这个动作。

今天呢，给大家讲一个养汉最基本功的就是摇把玉林汉，那么我给大家讲玉林汉怎么样能摇好？记住三个点，把这个三个点搞明白了，你就能摇好， 接下来展示给你们看看啊。第一个点呢就是我们的无针距离的半公分到六毫米。 第二个点呢就是我们的堆靠木材，无针距离木材一毫米。 第三个点呢是我们的手腕要学会转动，千万不要用胳膊和肩膀动，胳膊和肩膀就不对了，一定要手腕要放松。来给大家看怎么做啊？ 好，第一步向左下压，右上左下，右上，左下，右上左下看，那个纸嘴就是滚动转起来了，这个纸嘴滚动转起来了，看到了吧？ 你只要让那只嘴滚动起来，你看他走来给大家看，怎么样？滚动啊？就好比这个管道吧，管道如果你不转动这样走，他不能往前走，对吧？所以说我们要向左迈步，滚动加流动，看好， 这样滚动起来，只要这个嘴滚动，他就会往前走，是吧？你学会了没有？

像这种，嗯，一公分厚的白钢，这个九十度直角啊，这个背部怎么焊接？我们首先组队，组队的话我们必须要 留一个我们焊道是吧？大家都知道我们焊接的时候留了焊道，我们成型的话焊出来的焊件比较牢固，是吧？所以我们对这个九十度对折的时候，我们要像这样对角，给他对好留了一个焊道。 我们这个焊道的话，我们是由于是一公分的，所以说我们的焊道也是一公分相对我们就一公分厚，我们这样直接焊，像这种的话，我们至少要焊三遍和一遍打底，一遍填充这一遍盖面啊，我们三道和就可以了， 所以我们焊接的时候啊，必须要固定好，不然我们焊接这个九十度会变形，是吧？我们打底的时候就靠我们瓷嘴去 挤压挤压两边，所以我们必须要给他先找两个废废件给他连接起来，给他固定两边焊着给他支撑，这样我们九十度角他都不会跑。焊接的时候是吧？我们第二遍就采用我们的摇把式啊， 让我们瓷嘴在我们的焊道上去滚动，这就是我们二遍的，呃，填充第三遍盖面的话也是一样的，首先给大家打底，大家看一下 我的起伏电流，我们大家知道我们焊白钢首先都是起伏电流，起伏电流我们必须要调小一点啊，如果起伏电流太大了，他一下就把那个熔坑都吹掉了，是不是？所以我们起伏的时候起伏电流调小一点， 我们的焊接电流要大一点。我打底的时候我选择的是一百八的电流啊，一百八的电流我们就靠我们瓷嘴在两边去挤压着 前走，一步一步往前走，这就是我们打底，这种我们挤压式的方式的话，我们走的步伐比较近，所以说我们充分的融透，我们的电流的话就小一点，我调的是一百八，用三点零的雾针， 我们焊接的话，大家看一下那个很白很白，像绿豆大那一点白白的，那就是我们统称的容池，所以我们容池在哪个位置，那个边线，容池那个白光的边线在哪个位置，就是我们焊道成型在哪个位置。我们打底首先要把两边的边线要留好， 如果我们边线如果是咬坏了，我们对填充和盖面的话就会受到影响，所以说那我们的焊道成型就不美观，就是一个不合格的焊道。所以说我们必须要看好我们的容瓷，就是那个最白最亮的那一个圆点，那就是我们的容 必须要看好，他看好熔瓷，不要把两边的边线破坏，我们的焊丝永远放在我们的熔瓷的最前方，就是我们瓷最边缘的那个位置，让他自动去融合。 嗯，我们每走一步，焊丝的送丝的距离基本上都放在那个前面，那样的话我们的焊道成型高低宽窄好基本上是一致的，这样的话我们打底的效果就非常的好了，是不是？ 大家看一下，这就是我们打底的打底就是按这种挤压式的方式，我们的底都打好了，是不是？我们我们第二遍我就是填充了， 填充的话我们就用摇摆式的啊，就靠我们瓷嘴去滚动的走，那样就是统称大家所说的鱼鳞纹，鱼鳞纹就是这种手法的焊接啊，我们焊接的那个鱼鳞纹 就是靠我们瓷嘴器左右的滚动，在我们的焊道上去滚动，这样的话我们填充的时候就看照我们就是刚才说的那个熔瓷，也就是我们发白发亮的那个小圆点，就是我们的熔瓷，我们要看到他，我们熔瓷的边缘 刚好靠着我们的坡口的边上，焊到我们焊道的边缘上，好就往另外一回带。也是我们焊这个的时候啊，两边的时间基本上有一下停顿，中间的话就稍稍的快一点，就这样 就这样靠这样去滚动，来回滚动，我们不断的这样去练习，不断的滚动，我们没这样的滚动的话，你只有手法稳住一致，我们焊道的那个纹路啊，他基本上都是一致的，所以我们看好我们熔瓷的边线，那样我们焊道的宽 窄就是一致的。我们所有的焊丝啊，你呈四十度角，你就摆在我们的熔瓷的最前方，我们永远保证我们的焊丝在我们熔瓷的最前方，那样的我们焊丝他就我们每每走一步，我们焊丝他就会融一点， 那样的话我们给丝基本上都比给的比较均匀，那我们的焊道的话高低他也是一致的。 所以说我们焊接这个时候啊，我填充的电流啊，我是调的是两白，这个是两白的电流，比我们打底的时候电流稍稍要大一点， 嗯，我就调到两百，就是我们焊的时候也要注意两边啊，熔瓷的时候那个走那个边线，不要把两边破坏了，大家看一下这个是填充好的，是不是就看得出来这个是鱼鳞纹的， 是不是已经鱼鳞纹这个纹路都已经出来了？第三一遍的话，我们是采用同样的手法，也是看好两边的边线啊。第三遍就是盖面的，盖面的话就是最后一道工序， 我们盖面盖的好不好，就是我们焊到的美观度了，就靠在我们的盖面上面了，是吧？我们盖面的时候我们就迈着步伐，如果我们想鱼鳞纹焊的细一点，我们步伐就迈小一点， 如果我们鱼鳞纹呢，要求他纹度清晰宽一点，我们就说这样摆的距离啊，我们就说左右摇摆的距离啊。 嗯，你保证好，就是我们每个跨步要稍稍大一点，那样的话我们的鱼鳞纹就稍稍大一点，是不是？所以我们我盖面的时候，我是调到二百二的电电流，盖面我的电流还大一点， 那样的话他的充分的话跟我们的填充都充分的融合，电脑大一点，是吧？这样我们是要盖一层面，那样的话我们的纹路清晰，鱼鳞纹都展现出来了，而且这样焊出来，我们焊道啊， 他就说很光滑，很平整，纹度很清晰，我们始终也是要保证我们的边线，我们这样的话，这样摇摆式的摆动的话，两边宽窄必须摆一次啊，就是我们容词，你看那个边边线，你摆到边线过后就往回摆，反正两边 始终保证在那个边线上不能超过边线，你超过边线的话，那样我们的焊道啊，就宽的宽，窄的窄，是不是就不很美观？所以说我们这样焊接的时候啊，你必须是边线是最主要的，你把两边的边线看好，每焊到边线 你就往回带了，就别超过边线了，那样的话我们的焊道宽窄一致，你只有宽窄，焊的一致的话，那整个焊道的成活率，那个看着他的美观度啊，就非常的光滑，很好看，他是在一条直线上， 那个焊道成型就比较美观，是不是？所以说我们边线是最主要的，最后就是我们的手法，所以我们这种 加持久的滚动，加手的去摆动，就是我们这摇摆式的，这样去焊出来就是大家统称的鱼鳞纹，大家看一下，这个是焊好成型的效果， 我们焊接的手势就这样，是不是这个纹路很清晰，两边宽窄一致，焊道也很饱满，而且焊出来没变形，这个纹路清清楚楚的，是不是？这就是鱼鳞纹，我们三遍成活，这是不是大家统称的泉眼亚夫汉打底 亚富汗填充亚富汗钙变，这就是我们全羊的红，这是焊到成型的美观度，大家看怎么样呢？老铁们，你们有学会吗？ 好了，今天的视频就分享到这里了，有喜欢的老铁记得长按大拇指，给个强烈的推荐。关注我，我是波哥，每天分享不一样的焊工小知识。
