好，大家好，上节课呢，咱们讲了一下咱们昆仑通泰触摸屏组态软件当中一个 gif 构建，是如何组态的，使咱们的画面更加完善。那这节课呢，咱们主要讲一下 咱们昆仑通泰组态软件当中有一个弹窗报警是如何实现的？你比如说我，现在我的风扇一啊，有一个保护动作 啊，这个保护动作也可以是咱们的热计啊，电机的热日记保护原件啊，一个常闭点或者常开点啊，咱们如何使它啊，作为弹窗报警出来呢？ 你比如说我，现在我用的是线位啊，作为它的一个保护动作啊，我保护动作了，它会有相应的显示指示灯，那如果我切到风扇二，我在保护动作， 他就不显示出来了，那怎么办呢？咱们就要设计一个弹窗报警，让他在每一个画面啊，如果保护动作他都会弹出来，是吧？这节课我们就开始讲这个。好，首先呢咱们要新建一个画面啊， 新建一个弹窗画面，咱们新建窗口，新建窗口咱们给他重新命名一下啊，叫什么呢？风扇衣，保护动作弹窗， 风扇一保护动作弹窗。 好吧，风扇一保护动作弹窗啊，然后选择这个子窗口属性作为子窗口使用，我们要打上钩啊，窗口模式呢，它是一个模态式窗口，还有一个非模态窗口， 还有个菜单式窗口，咱们选择模态式窗口，下面有解释，比如说打开后无法操作子窗口下的主窗口的构建，就是我弹窗弹出来之后， 我主画面的那个按钮啊啥的都按下，无反应啊。如果你选择的非模态窗口呢？那弹窗报报警出来之后呢？主窗口的勾键按钮啊，也可以点，所以说呢，就看你需要啊，我选的是模态式窗口，因为什么呢？ 这个保护动作了之后，你必须要去检查，把它消除掉，是吧？热剂啊什么的保护动作了，你必须要把它复位检查啊，没有问题了你才能实现其他按钮操作， 是吧？这是我们的这个逻辑，那咱们就选择模态式窗口啊，打开是显示边框啊，咱们也可以打上勾，你也可以不用打啊，下面呢位置有一个相对位置和绝对位置，相对位置呢？就这个弹窗 弹出来之后，他大概在哪位置？左上角，右上角，左下角，右下角或者正中间啊，这是相对位置。绝对位置呢，你就是说你输入 x 轴 y 轴那个数字，你就可以具体定位到哪个位置，是吧？那咱们就选择相对位置，让他在屏幕的正中间弹出来， 再往下呢就是大小窗口宽度和窗口高度啊，咱们根据自己需要看他需要大画面还是小画面啊？ 但是你不，你不一定是非要是整画面，咱这个触摸屏的分辨率他就是八百乘四百八的，所以说呢，咱们就减去一半，让他弹出来一半，呃呃，小小于屏幕一半吧，算是是吧，那咱们就四百乘以二百四，好吧，好，咱们确定。 好，那咱们开始走开这个双击这个报警弹窗画面，那咱们开始编辑一个什么呢？用到咱们这个标签 提示人的吧，弹出来提示人了，那咱们写什么呢啊？写一个，比如说风扇一报警，风扇一保护动作，请检查是吧？必须要提示人去检查吗？是吧？ 风扇一保护动作， 嗯，给感叹号， 请检查。好吧，咱们就写这个字，风扇一保护动作请检查。填充颜色呢，咱就不要了，边线颜色也不要了，刺肤颜色呢，咱们给个红色显眼的啊，字体大小咱调大一点， 然后好扩展属性好行，确定。风扇一保护动作请检查，弹出来的画面就显示这个，但是弹出来之后呢，你不能让他一直弹着啊，咱必须要加一个按钮 啊，让这个画面再关掉，是吧？手动关掉，那咱们就新建一个按钮，找到水晶风格按钮咱们随便选一个，确定找到之后咱们拖到下面啊，咱们给它命名什么呢？确定是吧？确定 啊，文博颜色咱们给个绿色吧，字体大小咱们给个四号。 好确定啊，但你这个昨天完了，你还少一步，少一步。操作属性操作属性关联什么呢？就说关闭用户窗口。关闭， 关闭谁呢？就说咱们这个弹窗，风扇一保护弹窗，咱们确定完了之后，这个画面就要这个弹窗就要关掉，所以说咱们就选择关闭用户窗口，风扇一保护动的弹窗关掉它。好确定 好，这就算是一个弹窗画面，我们已经制作完了，那下来呢，咱们就要光有弹窗制作了，但你怎么才能使它弹出来？是有个条件的啊？ 所以说呢，咱们就需要用到咱们这个运行策略啊，让他有一个条件来触发他这个弹窗动作。什么触发他呢？就是咱们风扇一的保护动作啊，保护动作这个点位如果通了，那他就弹窗弹出来，所以说咱们在运行策略里头要新建一个策略。 新建一个什么策略呢？咱们就新建一个事件策略啊，事件策略呢，就是咱们这个保护动作了啊，这个事件动作了，他才能实行执行这个策略。好吧，确定 策略呢，也可以给他命名啊，策略名称呢啊？风扇一保护动作弹窗好风扇一保护动作，弹窗好。数据对象啊， 下面就要需要关联一个变量数据对象，那谁啊？啊？谁哪个点位啊？实现它这个弹窗弹出来呢？那咱们就关联一个变量啊，保护线位一，就是咱风扇一后面的它的线位保护。好吧，确定 下面执行条件，正跳变时执行一次，还有负跳变时执行一次啊，这有很多啊，其实就是从一到零，从零到一的区别啊，咱们就选择正跳变执行一次啊， 当确，当确定的条件满足时，运行好，确定。那这个设置完了呢，咱们还需要进去给它新建 一个策略。双击进去之后咱们要新建策略。行，这个咱们不用管他啊，这是出发条件，咱就不用管他，让他一直出发啊，需要写到一个脚本程序。什么脚本程序呢？就是他的启动条件 啊，这个弹窗啊，弹出来，这条件满足了，我这个弹窗要弹出来啊，找到咱们的用户窗口。风扇易保护动作弹窗啊，有一个方法，下面有一个 open， 打开窗口。意思 啊，那咱们双击他，你说咱们这个啊，保护动作一啊，这个点位如果通了，那他就弹窗弹出来 open 是 吧？好，检查一下，搅拌正确啊，确定保存 好。那这样呢，咱们这个风扇衣的保护弹窗算是制作完了，那咱们下载到触摸屏里头看一下啊，看它能不能实现咱们保护动作的时候，弹窗能不能弹出来。 好，咱们进入运行环境，进入操作画面啊，风扇衣 咱们启动好，启动，那咱们动作一下线位啊，试一下，比如说咱们模拟一下保护动作，好，保护动作，哎，弹出来了，风扇一保护动作请检查好，咱们确定， 那咱们就需要相关人员去检查一下设备是否正常，是吧？那咱们就需要相关人员去检查一下。好，咱们保护动作一下。 好，也能实现风扇一保护动作。就是说呢，咱们这个弹窗呢，不论你在哪个画面里头，他都可以弹出来以提示咱们啊。运行维护人员先去检查是吧？ 好，确定。风扇三，咱们弹窗一下也可以进入到主画面，咱们弹窗一下保护动作啊，是吧？都可以， 那如果你想要风扇一，风扇二好多画面都要制作呢，那你就相应的一个一个去做相应的弹窗画面。 好吧，那这节课呢，我们就讲到这，咱们的弹窗报警是如何实现的？好，这节课我们就讲到这啊。

使用键盘按钮构建，可以制作自定义键盘替代系统键盘进行数据输入。 用户可通过软件工具箱选择键盘按钮构建并进行绘制。双击绘制的构建，进入属性设置页面，可以设置构建的基本属性，操作属性可见度。 在基本属性功能页，主要进行键盘按钮构建的外观显示设置，设置方法与标准按钮构建相同，可分别设置构建抬起和按下状态的显示文本背景图片颜色、设置文本对齐方式等。 对于操作属性功能页属于键盘按钮勾键的核心功能设置。在操作属性中可以选择键盘按钮勾键的触发方式，以及触发时发送的功能码或支付码内容。注意支付码可以是符号、数字或字母。 接下来我们讲解如何制作当前界面显示的自定义数值键盘。首先讲解数值按键的设置方法，先复制一个键盘按钮勾键，设置其外观显示属性， 然后在支付码位置输入数值一，按照同样的操作设置数值二至九对应的键盘按钮勾键下面进行主台演示，运行主台软件新建工程，选择 tpc 类型， 新建一个用户窗口，并将其设置为启动画面。我们选择在窗口里制作自定义键盘，双击进入主台画面， 在工具箱选择键盘按钮构建并设置双击设置的构建。进入基本属性功能页，抬起状态和按下状态我们均选择使用相同属性和相同图片属性，不触发封面修改文本内容输入一， 选择不使用背景图设置文本颜色，文本字体属性 修改边线颜色，填充颜色，选择文本的对齐方式以及文字效果设置完成。进入操作属性功能页设置构建的指令发送方式，选择抬起时发送 指令内容。选择字母码输入一，设置完成，点击确认，按照当前设置运行工程，使用输入构建，调用该键盘按钮，每按下一次对应变量就会输入一个。一， 使用同样的方法建立用于输入二到九以及符号和小数点的键盘按钮构建。本次测试我们略过这些重复步骤， 自定义键盘的数值输入按钮建立完成。下面介绍功能码的设置方法。在键盘按钮操作属性功能页选择功能码， enter， 其功能为，确定选择 backspace， 向前删除一位。 clear， 清除所有输入数据。 esc， 退出 edit， 向后删除一位。 left 光标左移， right 光标右移。下面我们进行主台演示。回到工程，复制一个键盘按钮，右键双击右键进入基本属性功能页，修改显示文本， 进入操作属性功能页，功能码选择 enter， 设置完成，点击确认。按照同样的方法添加我们需要的功能码。本次测试略过这些重复步骤， 功能码建立完成。下面我们介绍自定义键盘的当前值显示功能，一般来说，用户都希望输入键盘能实时显示当前已输入的数据， 对此我们可以通过标签构建，配合系统变量 download curl input 显示激活的输入键盘的当前值。下面进行主台演示。回到工程，绘制一个标签构建， 双击构建，进入属性设置，勾选显示输出，设置字体属性以及对齐方式，在显示输出表达式位置，关联系统变量 download curl input， 输出值类型选择字母串输出设置完成，点击确认，调整构建的显示位置和大小。 下面介绍自定义键盘的最小值和最大值提示设置。通过系统变量多纳 main input 可以 显示激活的输入构建所支持输入的最小值。我们可以在标签构建显示输出的表达式位置，关联字幕串 main 以及多纳 main input。 按照同样的方式使用多纳 max input 可以 显示其支持的最大值。下面我们进行主菜单演示。回到工程，绘制一个标签构建， 双击构建，进入属性设置，按照需要勾选显示输出设置，填充颜色，边线颜色，字体属性， 修改文本对齐方式，选择左对齐。在显示输出表达式位置，关联字母串 men 以及系统变量 donor men input。 此时标签构建将显示区块链 m， i， n 以及系统变量 domn 默认的最小值。输出值类型选择区块链输出设置完成，点击确认。 按照同样的方式使用 domn max input 显示其支持的最大值，并调整构建大小。本次设置略过该重复步骤，整个数值键盘的设置已经完成。我们在窗口空白处双击进入指窗口属性 选择，以此窗口的方式弹出自定义键盘，勾选显示边框，弹出位置，选择正中央，设置窗口大小 以及窗口的背景颜色设置完成，点击确认。下面新建一个浮点数变量，测试自定义键盘能否正常使用。关闭窗口，零主台画面，进入实时数据库，新增一个对象，双击新增对象，修改对象名称， 对象类型，选择浮点数，设置完成，点击确认。找到用户窗口，双击进入窗口。一主台画面，设置两个输入框， 双击第一个输入框，在操作属性功能页，关联测试变量。键盘类型选择系统默认键盘，设置完成，点击确认，双击第二个输入框，在操作属性功能页，同样关联测试变量， 修改输入框，允许输入的最小值、最大值， 进入键盘属性功能页。键盘类型选择其他窗口键盘。由于我们在窗口零主态自定义键盘，键盘窗口选择窗口零，弹出位置，可选择相对位置或绝对位置设置完成，点击确认保存工程模拟运行， 点击第一个输入框，弹出的是系统键盘。点击第二个输入框，弹出自定义键盘。自定义键盘中显示了当前输入框允许输入的最小值和最大值。输入一个数据， 数据正常显示删除一位，点击 enter， 数据成功输入到变量。再次点击输入框，输入一个超过最大值的数据， 点击 enter， 数据没有输入到变量，与我们主态时的设置保持一致。关于键盘按钮构建的主要功能，我们就讲到这儿，本期视频到此结束，感谢您的观看！

好，大家好，前面几节课呢，咱们一直在学习咱们昆仑通的触摸屏啊，如何制作脚本来实现咱们设备的自动运行啊，包括如何读取模拟量信号，设定开启关闭温度，还有如何啊读取咱们模块的啊，温度湿度 啊，还有它的设定开启温度，关闭温度，实现咱们设备的啊，通过咱们设定值啊自动运行。 那这节课呢，咱们就开始讲一下咱们啊昆仑通泰组态软件当中每一个子设备的里面有一个啊通讯状态 啊，如何连接通连接变量来实现与咱们触摸屏与子设备的一个通讯状态的显示，那通讯状态指的就是咱们触摸屏和它的子设备，咱们子设备是 plc， 还有咱们的温湿度变送器啊，当我发现我制作的脚本啊，按钮啊按下去没有反应的时候，你首先要第一个就要注意的是咱们通讯有没有通讯上，是吧？那通讯你都通讯不上，那你制作脚本啊，按钮啊，相关变量都实现不了， 所以说呢，咱们要首先要把这个通道咱们也学习一下啊通讯状态啊跟每一块子设备的通讯状态。好吧，这样咱们先打开咱们昆仑通泰的一个主页软件，里面有一个啊设备窗口， 咱们设备窗口里面有一个啊，咱们一直在学习的这个第一个就是咱们 tcp 高 ip 副设备，就是咱们的网口通讯啊，它的子设备呢，就是咱们西门子两百 smart 啊，这个触摸屏啊，第一个用的网口用我们的一个 plc 啊，通过网口通讯，这是副设备和子设备， 那还有一个呢，就是通过串口副设备，还有一个就是咱们的子设备就是 modbus r t u 串口，也就是咱们这个温湿度变速器啊，串口副设备呢，依旧是咱们的触摸屏啊，走到这个四八五通讯插头啊，连接咱们这个温湿度变速器， 那每个子设备里头它都会有一个啊，通讯状态，这个一直咱们没用过啊。通讯状态， 这通讯状态呢，就是你建立变量之后，咱们制作相关的标签，他就会显示在咱们触摸屏里头，通讯异常还是通讯正常，他就会显示出来， 如果显示通讯异常呢，那说明呢，你跟你的子设备呢？都没有啊，网线呀，或者，呃，串口通讯线没有压接好啊，没有找到对应的子设备，那说明通讯异常。 所以说呢，这节课咱们开始学习一下咱们这个通讯状态是如何关联变量的来实现啊，咱们触摸屏实时读取咱们这个子设备的一个通讯状态是否正常，是吧？ 好，首先呢咱们先打开设备窗口，里面有一个西门子两百 smart 以太网，这个子设备咱们双击之后呢啊，通讯状态连接变量，咱们给它起个名字啊，起个什么呢啊？ plc 通讯， plc 通讯，好吧，这个变量咱们要用到通讯状态，好确定全部添加。 那串口的紫设备呢，就是咱们这个温湿度变速器啊，那咱们也给他改一下通讯状态呢，咱们给他改个命名为啊模块模块一啊。通讯 为什么要命名模块一呢啊？因为可能你在现场的时候你不止这一个温湿度模块先咱们先添加啊， 如果你有多个温湿度模块啊，那你就继续添加设备一，设备二，设备三啊， 有多个，那你就通讯多个，那每一台通讯正不正常呢？那你就需要每一个设备进行命名啊，我这设备一呢，命名的是模块一通讯啊，通讯状态。 好吧，如果你有三四个模块，那你就模块二通讯，模块三通讯啊，只是他的一个连接的变量名称。好吧，好，咱们只有一个啊，温湿度模块，那咱们就命名为模块一通讯。好，回到咱们这个 用户窗口，咱们需要打开咱们主画面。为什么打开主画面呢？在咱们开机的时候啊，第一眼就能看出来哪个设备，哪个子设备没有与我们设备啊，触摸屏通讯上啊，异常的，咱们就可以一眼看出来。 好吧，咱们在这个主画面里头制作两个标签，用到咱们这个 a 标签，给它画出来 啊，这个咱们给他改修改一下啊， 填充颜色呢，咱不要了，字母颜色咱们给个红色边线颜色呢，咱们也不要了。好，最重要这个输入输出连接，咱们把显示输出勾框，显示输出勾框呢，咱们需要关联变量关联谁？ 就是咱们这个。首先 plc 通讯啊，关联这个好，确定 plc 通讯啊，显示类型，咱们就选开关量输出，因为什么呢？他 plc 咱们子设备与触摸屏通讯，他要么通讯正常，要么就通讯不正常，是吧？他就是零和一的区别就是开关量输出。那咱们修改，继续修改下面的值。 非临时信息，就是显示的东西啊，就是这个 非临时，它显示的是什么文字呢？咱们给它修改一下，注意啊，咱们这个是 plc 的 那个啥，把这个 o n 给它删掉。 plc 通讯异常，这个要注意一点。通讯异常 啊，这个需要记一下，非零时，咱们需要便写 plc 通讯异常。为什么呢？它是，呃，我试过，因为如果你非零时通讯正常，就是 值为一时通讯正常，它就是反的，就你通讯正常的，实际通讯正常，它显示是异常，是吧？那咱们就非零的时候，咱们 plc 通讯异常，值为零的时候，咱们通讯异常， plc 好， 记得要把这个 off 给它关掉。 plc 通讯异常啊，正常， 这个比较拗口啊，因为这个啊，需要咱们注意一下就行了。非零时它通讯异常，为零时通讯正常。好吧，这个咱们就组态完了，确定，那这是 plc 的。 还有一个就是咱们温湿度模块的， 同样的温湿度模块，咱也建一个标签啊，给它复制 control c， control v 好，复制过来呢，咱们修改一下，给它并排放着，如果你有多台呢，那需要 你不嫌麻烦，那你就每一个都给它通讯，呃，状态给它关联上，这样呢，你后期啊，如果要需要多台设备，哪一个通讯不正常啊，都可以直观的显示出来 啊。这个咱们就有关联的变量，就是咱们这个模块一的，就是咱们 word 模块的啊，通讯好，把这个删掉， 好，显示类型呢，也是开关量输出。那这个呢，就是咱们模块一啊，模块一通讯异常，好吧，那这个那就是咱们模块一 通讯正常，是吧？好，确定，那这两个制作完了呢，咱们就可以在触摸屏开机的时候就可以显示到啊，咱们触触摸屏与我们子设备啊，通讯是否正常，那异常呢？那 你就要相应的去检查一下，是吧？好，咱们下载到触摸屏里头看一下啊，工程下载 好进入运行环境，看到没？咱们现在通讯正常， plc 通讯正常，模模块一通讯正常，我字有点小，应该能看得清 啊，那我怎样检测它啊，显示的啊有变化呢？咱们试一下，因为咱这用的先试一下 plc 啊，网口通讯呢，咱们拔一下网网线，看它显示啊有变化。好，我现在网线拔掉了， 那它对应的就显示了异常，那咱们再给它插上。 好，我先插上好，它又恢复正常了，这说明呢，咱们 plc 与我们充满屏，通讯正常。那咱们再试一下模块一的通讯是否有变化啊？咱们把这个四八五的这个啊插头给它拔掉， 看是否有异常啊？好，我现在插头拔掉了，那它就显示通讯异常，那我再给它插上， 好，它又恢复到通讯正常了啊， 那这个变量呢啊，通讯状态的变量呢？咱们给它关联上之后呢，大大方便了咱们后期啊，你不知道哪些啊，东西为什么点上没反应是吧？ 为什么他点上做的东西没反应？首先咱们要就要检查咱们这个通讯啊，所以说这个通讯呢，还是啊比较重要的一个啊，能直观的显示出来咱们每一个子设备用我们触摸屏通讯是不是正常的。好吧， 那这就是这节课我们讲的啊，通讯状态的一个连接变量啊，如何实现咱们每一台子设备啊，与我们啊触摸屏进行通讯啊，实时显示出来。好吧，这节课我们就讲到这啊。

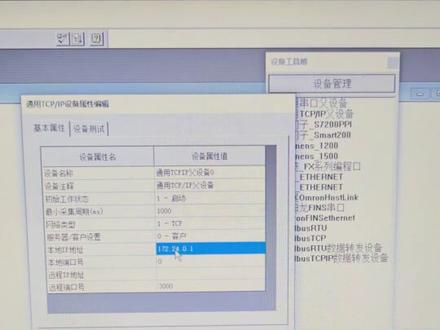

这是一款昆仑通泰的七寸工业品，它 dc 二十四伏供电，一个网口，两个 usb 口，一个串口，今天我们就用网口通信，我们需要一个交换机，这个是我拿路由器改的。 找三根网线插入 lc 网口，一端插入电脑网口，一端插入触摸屏网口， 触摸屏接上二十四部电影，上电查看 plcip 地址为一九二一六八二一，电脑网口 ip 为一九二一六八二一零，触摸屏上电，按住屏幕三秒进入系统参数设置， 选择网络，将 ip 设置为一九二一六八二二，确定配置修改成功， 这个是我们配置的参数重点，要都在同一局域网内下载安装组态编辑软件，打开它，点击文件新建工程配置其他型号八零零四八零确定，点击设备窗口，双击窗口零 空白处，点击右键，选择设备工具箱，选择通用 p c p r p 副设备 升级添加的设备，在本地 ip 里写入触摸屏 ip， 一 九二一六八二，在远程 ip 写入我们要连接的 plcip。 一 九二一六八二一，点击确定。在设备工具箱里选择西门子 smart 的 两百 确定保存数据，点击工作台，点击用户窗口，双击窗口零，进入界面编辑模式右边工具箱，点击插入原件，选择标准按钮暖色， 双击按钮抬起状态文本，写入灭灯，按下状态文本，写入亮点击操作属性抬起功能，选择数据对象值。操作清零， 点击右边的问号变量选择方式，根据采集信息生成通道类型 m， 内部继电器数据类型通道的 d 零零位确定， 按下功能选择数据对象值。操作之一，点击右边的问号变量，选择方式，根据采集信息生成通道类型 m 内部继电器数据类型通道的 d 零零位确定， 再次确定保存数据，点击工具，选择组态检查，提示组态设置正确，没有错误。选择下载工程 运行方式，选择联机连接方式，选择 tcp ip 网络目标机名，输入触摸屏 ip 一 九二点一六八点二点二，点击通信测试，显示通信测试正常。点击工程下载，等待下载完成。 plc 程序左侧输入端并连 m 零点零，内部继电器常开触点下载程序 下载完成之后，运行 plc， 按下触摸屏按钮，即电器输出灯亮，松掉按钮灯灭，触摸屏正常和 plc 通信，后续就可以数据交互。

假设用户有一个温度变量，希望在温度超过一百时，报警信息以滚动的方式循环显示，此时我们就可以选择报警条勾键。为了方便展示效果，我们会制一个输入框关联温度变量 保存工程模拟运行， 通过输入框触发温度变量的上限报警。可以看到构建立即以滚动和闪烁的方式显示温度变量的报警信息。我们输入一个低于上限报警的值， 报警信息立即消失。这也可以看出报警条构建显示的是实时报警信息，而非历史报警。下面关闭模拟器， 回到主态软件，双击报警条构建。进入可见度功能页，我们还可以在表达式位置关联一个变量或表达式实现当表达式的职位非临时控制，构建可见或不可见。关于报警条构建的主要功能，我们就讲到这。

昆仑通泰的那个触摸屏的话，我们可以实现一个操作，就是我们在工艺流程这边的话，我们是可以实现 就是导入我们任意已经做好的一个动作流程图，就是像这样的话，我们是导入了一个标准的一个动作流程图， 然后我们保存一下，我们到我们的自动运行界面，然后这个界面的话我们可以直接自动就是自动开始， 然后我们设备 p、 l、 c 的 话肯定也都是在运动的，它只要它的一个 f、 b 快 设置好的话，就是我们可以一直跑我们自定义的一个流程步， 包括我们这边暂停的话，我们是可以退出来的，我们暂停的话我们可以暂停到其他界面，然后可以退出来，然后我们重新，我们可以重新继续执行， 然后这边的当日数据和月数据的话是生产的记录数，这个到时候是可以做成一个，就是做成一个我们的一个那个每月和每个的报表，整个是报表文件。 然后整体的话我们的一个昆仑通泰的一个升降器系统的话，它是可以一直持续，就是持续运动， 然后包括后续的那个运动控制这一块的话，后续等那个控制器里面的那个，我这边需要完成一下它的那个轴控嘛，应该是根据 plc open 来做的， 然后其他的操作的话，其他的操作的话后面会是，呃，现在这边就是一个气缸和继电器的一个开关嘛， 然后后续的话我们是会引入一些嗯，轴控，然后还有包括一些所，就是我们所谓的一个那个判断控制。

之前有朋友学会了这个昆仑生态采集，奥特曼是重载仪表，他就问凌空啊，我这边采集到的仪表数据还需要把它写到 p l c 里边， p l c 里边需要和一些数据进行相关的计算， 那怎怎么去写入到 p r c 里边呢？今天教给大家怎么去实践啊？大家看，这个是我通过这个 modbus 协议采集上来的一个温湿度仪表，一个电力仪表，那么怎么去把它写入到这个 p r c 里边呢？ 好，接下来给大家给大家讲解一下啊，其实呢是有两种方法，第一种方法这里咱们这这边是点击的仪表，这里是与 p r c 的 通讯， p r c 的 通讯啊，咱们把这个指向远程 ip p r c 的 地址就可以了。 注意啊，细节是在这里，比方说咱们写温度和湿度，咱们可以以第一种方式，就是这里的变量与这个 modbus r t u 里边的变量是一样的，你看这里是温度一，这里也是温度一，这里是可读可写， 那么这里呢，咱们是用的直写啊，这是一种方式，相当于呢，这个数据流是怎么形式？怎么个形式？这个数据流就是这样一个形式啊，触摸屏可读可写这个温湿度仪表，点击上来以后写到 plc， 直写到 plc 里边就可以了。 另另外一种方式是什么呢？另外一种方式就是你给他弄成不一样的两个变量啊，你比方说这里咱们加个后缀 p r c， 那 这里也给他加个 p r c， 那 么如何去把这这两个量给他编关联起来呢？ 这里咱们需要再加一个循环策略，或者是后台任务里边点击新增，这里面咱们给他加一个实时赋值就可以了，温度 p r c 等于温度一， 湿度 p r c 等于湿度一，这样就可以了。这个循环策略或者是后台任务啊，这个变量呢，你需要给他把循环周期给他，给他改高的，改的高一些，五百毫秒一次，或者是一千毫秒一次， 这样就可以了，就相当于这个时候呢，这里可写就可以了，可读可写也行，是直写也可以啊，咱们测试一下这个是采集的仪表，咱们看一下 p r c 这边程序，大家看这两个值是不是一样的， 三十三点一和二十二点三，对不对？现在二十二点二是吧？如果大家还需要更更详细的操作步骤，欢迎大家可以参考一下我下方的小黄车的教程，那我里边会把具体的步骤给大家详细的演示一下。好，那今天的学习到此结束。

哈喽，大家好，这里是客栈的放工，然后我们的那个试教器自动就是可拖动编程式的一个试教器的方案的话，现在已经是完成了，然后给大家看一下具体的一个效果。 嗯，这呃是这边可以，就是可以看到我们右边是一个那个当日的一个产量和那个数据的产量，就是我们会做一个那个年月日 年月周日的一个那个数据报表，就是我们在报表中的话可以看到每日的一个产量，然后他把每日的把 这是把每日的产量汇总成每月的产量，我们会做一个数据报表，然后我们具体主要讲就是看这个施胶器的功能， 然后可以看到这是这回我们是把那个轴控是加，这是我们是把轴控是加进去了，然后我们可以看到我们是加了一个三，这是三，这是我们是加了三个一 z cat 的 一个轴， 然后这边用的是虚轴吗？但是虚轴不影响你们后期用一 z cat 的 话可以那个完美实现的。然后这边我们是定义了三个位置 x、 y、 z， 然后可以看到我们那个走到固定位置的话，我们的当前位置会跟着变化，会跟着变化然后包括气缸今年就是你要输出的中继，然后包括那个我们走轴的位置 着的位置，只是这些都可以完美来实现。然后总那个总体来说应该是已经完成了，剩就是剩下就是一些小修小改，就是像比如说暂停的话，我们会他现在暂停的话只是把流程给停了，你的着的话其实还会跟着跑的，这个倒意义不大了。 就是那个暂停和即，就是暂停和即停的时候要连上那个那个轴的 stop 嘛，就是把三个轴也立刻停掉，这是最好的。然后这边呢是自动那个自动的开关，然后这边是位置， 然后这边是一个气。那个气缸控制的话呢，是直接是继电器啊，就是直接走中，就是直接走中继嘛，然后控制电磁阀这些都没得说。然后我们这套程序跟大家说一下，我们用的是一套控制器的一个程序， 然后用的是一个标准的 st， 然后为了方便复制的话，因为 st 我 也是刚学吗？是从三零的听音图转过来，刚学几天，这个大概也就一周左右吧，我们是已经给它做完了，这个程序其实是不复杂的，就说看我们 最上面这一段的话，就是根据我就是就是根据我这边的序号嘛，我来判断我要输出哪个那个终极就是我要输出哪个终极开关。这一段其实都是简单的，这边是做一个那个 case 嘛，做一个选择， 然后往后面这只是后面这一段的话就是着控了，着控的话，呃，主要是主要也没什么难度，你着控的话你启动一个，呃，就是可以看到我们这边啊，对，在在前面我们是延时，然后启动一个那个 绝对定位，绝对定位，然后启动，然后轴控这一块的话，他基于 plc open 的 话，你直接那个直接全部拖出来就好了，直接拖出来玩嘛，然后 然后把那个流程我们写在这边了，根据只是根据步数判断，然后走轴控，然后轴控完成之后就是动作完成之后反馈一个信号，再把我们那个完成信号给清零，然后我们继续判断下一步走。 这个好像是三根轴嘛？我们现在是三根轴，然后这个写完之后 plc 程序就没，就是没必要动了，就是整个的一个自动顺序的话，完全是由触摸屏这边来可编程 来可编程实现的。然后你配方可以随意改嘛？就是你，就是你今天的那个动作顺序，可以是这样子，明天可以是另外一种模式，然后到时候这一块程序我想想配件好像还花了不少， 估计前期估计会会会收一个小费用吧。我看 这套是一个标准模板，你们后面的话，呃，基本是弄完了，后面就是有标准的，可以小去小改。然后 st 的 话是一致性比较强嘛，反正都是做成 st 的 话，可以移植到三菱那个西门子上面去，都是可以的，稍微就改一下就 ok 了。

由我来讲解 m c g s pro 主摄软件中关于动画按钮构建的应用，我们可以选择增加一个分段点，并依次进行配置。首先配置分段点零的图像，进入图库任意选择一张图片， 然后可以设置图像的大小以及背景类型。对齐方式， 为了美观，我们把图像恢复成充满按钮。下面修改断点零的文本属性，修改文本内容，设置文本的对齐方式、 文本颜色以及字体属性。 还可以选择是否使用三 d 效果或者进行闪烁。
