好啊，我们继续啊，兄弟们啊，就刚刚我们前面已经说了这个模具结构已经发给那个客户检讨了，然后检讨之后呢我们也自己完善好了啊， 完善好之后呢我们现在就开始写这个钢量清单啊，写钢量清单的话也不用以前那样了啊，以前我们写的话是很麻烦的啊，我们以前写呢是手工去量这个长宽高啊， 点了之后呢我们又再把它抄到那个表格里面去啊，我们就以前去真的是啊，好麻烦哎，现在的话我们就很方便了，我们有一个一键备料的功能哎我们到底还有这个功能，打开这个功能之后呢我们可以看到他这个 哎这里面的这些一些设置啊。嗯一些设置这设置我们可以看这个哎我们要用的是什么材质的那个标准啊？材质标准可以自己定义，你可以根据你的 公司的要求去设置啊，要图层代号也可以自己定义啊，这里有很多选择的啊，其他的设置大家可以有专门的这个这个背料功能的，一个一个功能介绍一个功能的教程，大家单独去看啊，其他的操作都是有的啊。啊我们这个功能的话就是 哎，我们看一下啊，打开的时候呢会有一个提示啊，我刚刚打开过了，所以就没有提示出来，哎，这边有个提示哎。提示是什么呢？提示这个 哎，宜兴家没有啊，涂材质颜色的啊啊没有放在那个磨染涂层的啊，比如说你随便放一个涂层的他就不识别的啊，或者不需要备料的，比如标准间那些全部隐藏了啊， 隐藏了之后呢我们可以之后我们可以看啊我们可以怎么看呢？我们可以反转这里可以反转显示啊我们看一下 反转显示之后我们看一下确认一下到底是不是隐藏的，而且啊不是钢链啊，不用背的了，不要等下漏掉了，漏背了就比较尴尬啊。好，我们看从这里看的话是确实是都是已经没问题啊，都是已经隐藏掉了 啊，都是一些标准这样隐藏的，假如说有啊有那些哎，就是刚刚亮没识别出来的，那我们可以在这里给他重新加一下颜色就可以了啊啊比如说你这些啊这要什么颜色要什么材质的我们就重新给他加一下就行了啊 啊这边这些材质啊都是可以在这边自己设置啊自己设置就好了，自己根据公司的要求啊。好我们就来开始用这个备料啊。哎我们备料的话刚刚说了已经那些不用备料的隐藏起来了，这设置就大家刚刚说了也要自己去看一下啊，哎看一下之后呢我们 我们可以可以备掉了这个料袋铲我们备掉的钱把它关一下关一下快捷键是这里啊然后我用的是命那个快捷键是零啊然后我们把它把它关一下 啊关一下之后呢我们只剩下干料了是吧？那些所有的不用备料的都已经清掉了。好啊，我用的话图层标准我就用那个啊， pos 油机那个啊，自自自带的啊标准的。 嗯然后这些选项大家可以根据这个呃专用的视频去看，我们现在呢只要简单的点一下这个啊识别可见体啊，识别可见体就可以了啊，这整套膜的模具那个钢料劲大啊，我们瞬间就把它哎弄出来了， 哎，这个这个刚料清单的话，就是说他可以识别什么呢？相同键啊，相同键可以识别啊，然后那个那个什么鞋 节零件啊，任意的鞋零件都可以识别的啊，然后的话如果说那个方向啊，不是你想要的方向的话，你可以也可以改啊，就是说你可以自己去调整这个把把手去定义方向， 注意大家定力的时候不要乱定啊，因为定力错了的话，他会翻过来变成底底面向下啊，这样子好，我们定好了之后呢，我们就啊没什么问题啊，没什么问题，我们检查一下这个 我们接下来检查什么呢？我们先应用一下把它保存起来啊，好，我们保存了，哎，保存了之后呢我们就来检查一下这个相同键，哎，有没大概检查一下吗？我们可以这里右键啊， 右键这里可以有一个，比如说到到这里来右键啊，啊，仅显示这里可以仅显示相同键啊， 哎，我们来去，哎，这个做酱的目的是为了就是为了以防万一啊，这个软件嘛，毕竟 是自动完成的，万一我们规则有一些问题啊，就有可能会有遗漏啊，但是这个经过一点九了，这个版本一点九已经过了很多次的改版的了，就是该发现的标记大部分都已经挖掘出来了。 好，我们看一下啊，这里很明显啊，这边看一下这个相同键基本上是没有问题的啊，这里可以去选择啊，就是检查啊，哎，然后还有就是还有可以什么呢？你可以加一辆啊，比如说有一些， 哎有一些版啊，你可以单开图层啊，单开图层去这边控制也可以啊，你可以在这里控制音乐也行吗？就是说比如说你把它，呃，想看一下上脚板啊，上脚板的要不要加 一辆啊？你可以再加一辆是吧？这里可以啊，后头加一辆多少加一辆多少？可以加啊。啊。这边就这个馅料膜就没有必要加了哎，可以这样加。嗯当然你怕搞错了也可以手工写写那个料单来，就料单加上去也行啊。 好，嗯，这个备好了之后呢，该检查的就自己去看那个专用的视频来检查了。哎，你要是不放心也可以用以前的老方法把它打印出来，把它打印出来之后 我们在一个个在山地里面去量一下啊，新用户肯定心里可能会过不来这个关，可以去这样检查一下，安全一点。好，我们这个料备好了之后呢我们要把它倒出来啊。倒又分两种方法啊。首先要倒出这个，呃，这个这是表格吗？一些表格 有需要表格的话这里可以选这个样式。哎你可以选你公司里的样式啊，比如说这个原声表格，我打一个原声表格是什么样的哎原声表格就没有格式的。我们试一下啊我们打出这个试一下 哎，我们这个试一下啊。选择啊，注意啊，这个选的时候大家不要选择路，不要选那里有中文的啊，我先把它放到第一盘，等下我再复制进去， 因为他有中文的时候是倒不出来的啊。这种可以倒啊，那种就倒不了，我们打我们打打打一个看看是什么样子。哎这里也跑跑进来了是吧？ 我们这里的话就给他取一个名字啊，就这个幺幺零四杠什么杠？我先这样写吗？等下名字我自己搞了啊。好，零四就选个零四啊，打出成功 然后我们看一下啊，哎这个呢就是延伸表格啊，就是像没有格式的啊，没有格式的表格就这， 哎用在哪里呢？用在就是说你可能用一些版本，你实在搞不定那种表格的时候你就只能先这种用一用吗？啊那种这种有格式的表格搞不定的时候。 呃这边啊这里延伸表格就是那个样子啊，我们来现在去选一种这种其他表格啊，比如这个。 注意啊这个表格我这里自带的两种啊，一种是什么呢？一种是用于这个料柜是单体，一种是用于整体啊。单体整体是什么意思呢？ 就是单体，比如说啊我打开这个啊，呃像这个这样的话就是个整体的啊，这个长宽高在一起的就整体要单体啊， 单体就是把它长空的分开的，我们等一下一起再倒一个看一下啊，哎先倒一个整体的，然后看一下这个料表，第一个应该是整体的，我们先试一个看一下到底是整体还是单体。 好我们来试试看为大导出啊导出这个表格啊，老样子，我们把它放到底盘去啊，不要有中文啊，名字也不要有中文啊，好，我们就 好我们这样打出去啊啊啊打出去了打出去之后我们就打开打开看一下啊啊我们看来是那个表格用的不对啊表格用的不对，就是我们的整体的料规啊，用的是 啊这个单体的表格啊，我们换一下表格，重新来换一下表格啊，或者是我们 先弄这个单体的啊，先弄单体的。好，我们现在再来换一下啊，哎，再回到刚才这个位置，然后我们把它覆盖掉，好，我们再打开看一下啊， 哎，这边的话就是没问题了啊，就是对了啊，这边的话就是，呃厚啊，长宽高啊，这边是没问题，这边就可以了啊，这个表格是可以自己做的啊，自己做群里面有视频啊，自己做， 然后的话这些名称如果你想填也可以填啊，这边可以填了，具体怎么填我这边就不讲了，这里填上去就可以填的啊啊，然后我们再来试一下这个整体的啊 整体的，看一下是什么样效果，然后我们把这这边也选到整体，好，我们把它导出啊啊，然后的话我们还是打到这里啊，对着这里的话 我们就选择杠二去啊，杠二好，我们打一下整体这个单体，整体的话就是各有各各边有那个要求啊，这边就是整体的话是吗？啊？长宽高是合在一起的是吧？这边后长宽合在了一起 啊，好，那个那这个倒倒的话，这里表格的话就有这三种啊，可以倒，然后还有一种是奥迪的表格啊，奥迪的表格我这里面也讲一下，就是说啊，奥迪是打这里，这里点一下啊， 再点一下这里，然后这边的话就出来这个表格，然后我们就把它复制过去啊，复制到 cd 里面啊，哎，我们就新建一个啊，重新打开一个 cd， 嗯，重新打开一个，有一些公司他可能会用到这种，呃，这种奥迪的表格啊，或者是我们有时候自己， 哎买个啊，我这边有点卡，是不是啊？这个啊，不管他可以了啊。 好，我们继续啊，就先弄这个 cd 的这个表格。 cd 表格，这刚才我们从那里复制过来的这个呃，料表我们有两种方法把它复制到这，第一个直接按这个，呃，我们复制的那个 ctrl 加 c 嘛。啊？ 你真的下次直接把它复制过来。还有一种方法啊，就是当你用这种方法复制出来这个字有问题的时候，我们就可以这样，哎，在这样 t 这个 nt 吗？写字的这种方式哎，把它写进来啊。 嗯，这样的写进来，这两种方法都可以啊，就当你这种有问题的时候可以这样子做啊啊，到这里的时候我们就可以用这个 cd 的命令啊，我们这 cd 有个 ugg 啊，哎，这边是有一个 写掉表的两种方法啊啊，我们现在用的是 bb 机，应该是这个啊，我们试一下 bb 机好哎，然后名称我们没有设名称啊，第一因为我电脑是刚刚重装过了，所以叫这个名称，没有啊，我们设一个名称过去啊啊我们设一个名称，然后选择对象， 然后我们就把这个这个这边就有问题啊，这边就这样，好像是炸开不行啊，因为字体的问题啊，我们字体有问题，我们等一下再来试一下。那边啊，我们先拿这个试一下啊。 bb 机， 因为我们刚才没有选字体啊，像这个啊，这个字体没问题的，我们就可以啊，是可以的啊，我们这把放过去，哎，我们重新来一下那种操作啊这个我们选一下字体啊。好啊我们这种字体呢不要用这种字体，我们用这 这种送体啊什么都可以啊这中国字啊黑体都可以啊黑体也行我们确定啊然后我们再用这个命令 bb 机。 嗯好。哎是吧我们字体对了就对了吗是吧，但是这个字体过来好像这边有个这个字有点大还是有点跟这边不一样是吧 好像跟那边不一样不一样。这个就先不管他了这个先不管他可能还是字体可能字体的问题大家自己试一下是哪一种字体比较啊合适， 你看这边断开了是吧断开了这就不行的了我们要需要有有一种合适的字体应该是 这种。是什么字体啊就就用这种吗？就用这种宋体看看啊宋体来。嗯宋体应该是 没问题了。哎宋体这边也炸不开啊哎炸开之后都变掉了是吧啊变掉了变掉的话我们就就用这种吧啊大家到底自己去选一下看下是哪一种字体有一种字体是刚刚好的 啊。好 cd 表格的话就是这里啊然后我们看这个我们回来啊回来之后呢我们哎大多数人都是用的那个那个那种表格了啊好我们看一下这种还有什么啊这个杯料的话买干料啊买干料的话这边就没有什么问题了。 好我们把这些东西关掉啊关掉之后我们给他看一下。嗯哎选刚料清单啊刚料清单我们就写出来了啊啊奥迪的刚料清单是这个啊奥迪的是这个。嗯这个的话就是我会存到那个一起啊，到时到到时可以打开看 看一下有什么区别啊。二低调单我们写在这里去。好，二低调单就存到地毯先放着啊。二，低调单啊， 爱的料单，好爱的料单。选了之后我们三 d 的刚刚表格的料单一下的调单已经写过去了，好料单的话就完成了，完成之后呢我们就打印出来去给， 哎，去给那个采购吗啊，采购去警告就好了啊，警告完之后呢，我们下一步通常做什么呢？我们可能先要买那个大号的标准件哎，因为有一些标准件啊，他他订购时间是比较久的，所以我们要先写那些标准件， 哎，比如说啊，有一些假如像这种模具的话，肯定是那个路边的五金店都有人买啊，就是模具配件店就有人买，但是有一些呢 可能是哎订购时间就会稍微长一点，有些可能是一个星期一个月都有可能，特别是一些冲头啊在或者是国外的零件啊，国外订购的那个进口零件，所以我们的话要先要写那个大标准件。大标准件是指哪一些呢啊？就是指， 哎，就那些品牌啊，大品牌的啊，就是那个五金店买不到的那种啊，就是外面那个 哎，小母鸡拼尽量买不到的那种。好，我们这边的话就把这个能买的先先把它买出来啊，能用这个表统计的我们就先把它统计出来。 好，我们这的话就这样显示，就把这个啊一起显示出来了啊，显示出来我们看一下。嗯，这边有没有什么别的操作啊？嗯，这边的话就一个隐藏钢料啊。

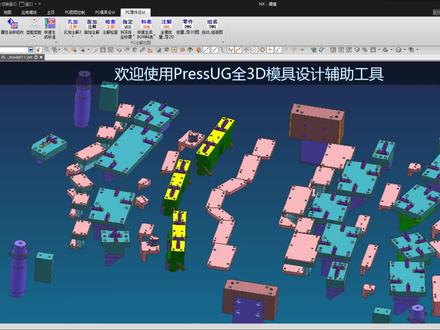

哎，兄弟们，哎，刚刚我们就已经检查了，做了检查，注意这个动作啊，这个工作，然后我们现在的话出这个加工图啊，好，我们看一下，哎，出加工图的话我们这个已经逼过料了，什么都有了，我们出图的话我们有几种方式啊？我几种我都试一下，哎，首先的话，我们这个， 哎这个出土啊，有两个版本啊，一个是旧的版本，旧的版本的话，哎，大家可以尽量工作先用旧的版本，因为这个旧的版本是用的比较长时间，可能啊 bug 会少一点啊。 嗯，还有个新的，新的版本是这个新的版本是现在是我把它申领到了一点一版本啊，如果是一点零版本呢，说明是刚发布的，刚发布的话可能他 bug 的可能性会出现的会大一点啊，大家大家可以 大家要多留意一下这个版本低的。嗯，好，这个我们现在先用这个功能了啊，先用这个，这个的话我们就是说也没有什么特别复杂的操作啊，这边下面可以不管他，然后我们这些是只有一项啊，就没得选了啊， 哎，这边的话我们选这个全套模。小模具就选全套模吗？单模机的话你可以选单图层，单单图层的话目前是要靠手去导导到那个图挡里面，哎，然后的话这边有一些选项，这个需找螺丝留底绳啊，螺丝留底绳选了之后呢是那个 那个那个啥那个导图啊，导图的时候他就不是说螺丝孔转成多少，而是说留底剩多少 啊。图层标准这边特别要说明一下，然后这个图层标准一定一定一定要跟那个背料的标准要一样啊啊，这是很多人就是说 啊，老是对不上，这就是打不出图啊，这个图层标准啊啊一定要跟这个是啊一致，保持一致啊啊，保持一致才能那个导出来的啊。哎，这边的话其他的这种选项这些设置啊， 设计的话自己可以去看一下试图比例，这比例就是说那个图纸与图之间的距离啊，就是那个试图吗？两个三试图之间的距离 啊。好，可以，那我们这里面呢，我们先倒一个出来看一下。倒一个出来我点一下啊，点一下确定直接点这里就可以了。好，我们倒一个出来看一下。呃，这个路径也可以自己设啊。 好，我现在开始倒一个试一下。哎，然后这个倒的过程中啊，这边的话会有一些提示。嗯，提示的话就是说自己倒到哪个位置了，倒到哪个位置了之后，然后的话 如果说啊，假如说你图挡啊很大或者是有一些零件啊，在某个零件卡住了，卡住了卡住了，可能有一些算法刚好啊进入了那个无限循环之类的啊，有些算法可能不太完美造成的。那我们就可以把这个， 嗯，把怎么呢？把这个零件号记下来，我们把先把那个零件删掉来导啊，然后我们单独去导那个零件， 这样的话就就可以解决那个卡住的问题啊，因为有一些零零件啊，实在是很多就没办法去应对所有情况啊。倒完了，倒完之后啊，这里会出来一个那个 这时间我们用了的时间。好啊，我们打完了，打完了之后呢，我们回去看一下，我们打开了我们刚刚的那个看这里啊， 我们这个位置啊，我这边好多啊好多。我把这个，哎，没哎，没用的，我把它删掉把它删掉看一下啊，哎，这边我打出来一些没有用的，我先把它删掉先。啊啊好，我我把那些没用的删掉了，删掉了之后我们打开这个图挡。 嗯好啊，这个的图图的话就是刚刚我们导出来的，哎导出来之后我们看一下这里这刀口啊，这个颜色都没有，是不是啊？刀口颜色没有， 大口本来是要有颜色，这些孔的颜色都没有啊，没有的话那是因为什么呢？那是因为我们这里修机里面没有设置啊，在旧版本的里面的话是 哎要在哪里设置呢啊在这个位置设置啊，旧版本在这里，在这个制图啊制图这里面 这头这里面要设置一下这个。嗯，看看啊，这里视图啊公共，然后把这里选择这个奇石面啊，选奇石面之后就 好了。还有隐藏线啊，旧旧的话隐藏线也手动打开的，就版本那一个啊，隐藏线的大小哎，就选小一点是吧，然后你可见线，你要厚度，你要选大点，在这里选就行了啊，你选个零点一八啊，都可以，然后我们这里就确定， 确定之后我们刚刚是是没有这些，没有这些东西啊，是不是啊？没有这些东西。那我们来再打一次，因为他时间也不久啊，时间不久我们就再重新打一次啊重新打一次看一下啊。好，我们继续选啊，重新打一次，打一次的话大家呃就是看到这 视频的话打两次照的这个操作的话，那个印象也可以加深这个印象啊，这里的话我说一下这个情况啊，就是说，哎，这里这一部分工作啊，这这一部分工作啊，是用外挂来完成的啊，比如说啊，这里就是说这里表啊到结束那一部分是属于 sug 外挂来完成这个工作的， 然后当这里到二十三啊，就最后结束了以后，嗯，跳到这个位置的时候，这个工作啊是是 ug 的完成的了，这 ug 秉承的功能就是快以慢出来的线条好与坏啊，这些都是由 ug 的版本啊， ug 公司的功能的决定的啊，就是我外观是决定不了 我觉得，呃外挂的共那个作用呢？他能达到哪个位置呢啊？他就是说把这些注解啊，这图图投影好，决定投 买个头，然后注解是什么啊？嗯，好，这里我们要出来了，出来之后呢，我们这个孔啊， 我们这个孔就有颜色了吗？是吧？我们来看一下这个刀口，刀口他就有颜色的，是吧？哎，这个颜色就出来了，哎，出来了之后呢，我们这个回我们看一下刚才的，刚才就没有，是不是？哎，很多人可能都不知道怎么设置，其实那里设置一下就可以了， 哎，这边的话出来了以后呢，我们，哎先这是刀口线啊，我们可能会要把它串接起来啊，这个不知道能不能串啊，因为他这里是锥度的，我们 连起来了，这个我们试一下，试一下能不能串，他有可能到这个位置会卡死，因为他这里没办法区分是跟哪边串。我们试一下啊，哎，到到了这里之后呢，我们看一下这里有个图啊， 就是有一个那个流程图，我把它打开啊，哎，流程图我们看看在这个位置啊， 哎，这些这个文件的话，这些文件我是有发给发上传的情文件里面的啊，这后面的没有啊，因为后面的是那个这个教程优盘里面才有的啊，后面的是没有，嗯啊，然后的话我这边打开这个这里啊， 哎，这边有一个流程图，哎。啊，这边啊，比如说你，哎一个模具啊，要，要怎么样啊？要先背掉先干嘛？这些都有流程图在这里啊 啊，然后这边也有一个啊，就是说你，嗯先怎么样啊？导出来图，先 a 三三啊，先，然后穿线，然后套头框啊，这边有一个流程图啊，那我们就按照这个流程图，如果说 我现在不不用串接这个线的话，那我就可以不用管，我就可以直接这样来试穿就可以了，直接套头框就可以了， 直接框上去套图框就可以了，哎，就只要这里可以直接选这个套图框的啊，比如说你要套哪一种图框，哎，这里选就可以了，你要自己定义图框啊，也可以啊，就是看那个文件群文件里面的那个教程，怎么自己制作图框啊，怎么填写图框， 我们就按照这个真真实的流程来。就我们就比如说我现在我想穿起这个线，我试一下啊，哎，先用这个 n i 三三啊，把这个 哎线来处理一下，因为你不处理的话，那个线会串接不起来，哎，然后用一个 a f l， 哎，现在我收到一些兄弟说这个串的线啊，可能会跟原来的有点区别啊，具体他 家自己去看一下是不是有这种区别啊，这种的话我们现在穿的话只穿那个红色的吗？是吧？只穿红色，那么我们就开启一下这个颜色的过滤啊。啊穿一些外形线。外形线啊，外形线是什么呢？啊？就是比如说你这个线现在是开的吗？是吧？ 现在我们就选了他的话，我们把它串接起来，我们试一下啊，能不能串接起来。好，我们就得 e f l。 好，我们这个关掉这个刚才还没有点确定，所以他就没保存了，这边的话串节外形线我们点一下确定啊，哎，执行 啊，这个功能的话啊，他只能用在那个 cd 的二零零五啊，二零零五、零六零七和零八上面啊，因为为什么呢？因为这个串节啊是调用了这个 cd 的功能哇， 我的话我就不是我开发的，我是雕用的上面的功能，我只是说把它的功能拿过来用了一下，哎，我们看一下这里， 我们刚刚说要穿这个线了吗？是吧？我们看一下检查一下啊，这个线就已经串接出来了，哎，串接出来了就挺好的。这个线串接出来了，然后我们这里这个涂料板来串接出来，然后这个项模板的看一下啊，项模板的技能也穿到了啊，这个有点吃惊啊。 啊，确实让我有点吃惊，这边也穿起来了，是吧？我们就这里下模板，我们给他改一个别的颜色看一下啊，这里把他的 来区分一下下面的注意度是吧。啊这样的话也串出来了，哎，我们把这个图挡保存一下啊，好，哎，我们该串的也串出来了，这边也串出来，然后外形线也串接好了，嗯，这边都串接着啊， 有问题？嗯，因为我们之前有那个同事啊，是说就是那个用火的说了一下，可能串接出来的有点变化。我们我们把这边啊，这边是没串的啊，我们给他， 哎，复制一个过去看一下是不是有有区别，看一下区别有多大啊？我们试一下。好，我们把它做出来，然后我们给他变个颜色，嗯，变个三号的颜色，然后我们把它做成一个块， 我们去叠一下，叠一下看在一起。这个到底这个串节前，串节后这线段有没有什么区别？没有， 嗯，哎，从这样看的话好像是没有什么区别的啊，就是挺完美的啊，就是不会出现误差啊，是不是啊？嗯，这里可以看得出来，我们已经重叠在一起了，是没有什么问题啊？好，我们看一下另外的刀口线，看一下有没有问题。 哎，这个低压一杠一样，我们把这个图啊，把这个图复制过，复制出来，然后我们变个颜色，然后把它这个做成一个块。 嗯，做这个快啊，做这个快的话我们这个啊，至于我，我用的这是什么命令？他们这边啊，这边不好看是吧？不好看，我把它缩小一点啊，因为不在那个录屏的范围内， 我把它拉一下啊，把它拉一下，拉过来一点好，嗯，哎，这些命令啊，我所用的命令都是在这上面的，这边上面要是看不到就在这里看啊，查看所有命令啊 啊，都在这里面的，如果没有的那说明就是没有了，没有那可能是我自己个私人用的命令。好，我们这里叠上去看一下啊，这里到底会不会出现什么误差？哎，大家看的时候啊，别看这里 有，那个要刷新一下啊，比如说你放大的时候，你感觉这里是不是有缝，是吧？那其实不是，那是显示的问题啊，我们刷新一下啊，刷新一下，用 iphone 刷新一下，刷新一下他就会叠在一起了，是吧？ 好啊，这个没有什么问题啊，这个串节线还是可以的啊，这个质量，哎，效果也是挺好的啊。好，那我们串节好了之后呢，我们就给他套头框啊，套头框的话我们也是刚刚说了一个命理啊， k k k 啊啊，这样是一个， 然后如果我们要设置的话，就再按一次空格，再按一次空格，然后的话进来之后我们有好几种图框可以选的，哎，这里， 哎，这里边的话这些设置啊，大家自己去看，有对应的视频我这里也不讲了。好，我们的话就然后确定设置是可以的，是这样的哦， 我们就这个。好，我们就这里点啊，我们就点这个框起来啊，框起来之后我们就不会啊，这个程序啊，自动会给他套上一个图框啊，然后呢这个图框，这个坐标，嗯，全部会一起标上去，然后的话孔 图框的那些内容啊也会填写啊，这边内容要填写啊，比如说这个料规啊，料规，这个料规是从这里面读起出来的，哎，这个名字啊，名字的话我们刚刚我没有讲，忘了讲一下，就是个，嗯， i i k 啊 i i k。 这里面设置啊， 这边有个设置，这边可以设置你的名字啊，然后一些制图担当就是一些啊啊，就是这个设置啊，这个设置，如果你你橱框里面有这个标签啊， 哎，有这个标签，比如说我图框里面有设计单的那个标签，哎那就可以这个那就做自动填写啊，这个编辑标签就在这里啊这里这个也是有专门的视频讲的啊，大家如果是需要编剧这些标签啊，需要制作图框啊，都自己去看啊 啊这边的话，哎这边的话这个这样一套的话套起来就没有问题了。没有问题，我们现在要做什么就检查一下这些有没有遗漏的东西啊啊大概检查一下门啊，不要就是有时间就检查，没时间丢下去也应该问题不大，我们就可以开着打印啊打印器出土去给他们加工 啊。好，这个出图的话就出到这个位置啊，然后接下来我们就可以打印图纸了是吧？然后我这边再试一下。呃另外几种啊另外几种的那个情况啊新版的我们拿新版的来试一下啊。然后 刚刚这边的话我没有开这个穿线孔啊穿线孔没有是吧？穿线孔没有是没开啊？没没打开，没打开我就把它打开啊。打开穿线孔我们在哪里打开呢？在这个这个设置里面啊我把它打开啊，因为穿线孔 现在穿铅汞的算法还不是很好。不是很好，就是遇到有些头大很大的时候他会他会占用很多时间， 哎，所以我要我调试的时候把它关了试一下啊。哎这边穿线孔的话啊大家就大家要就打开嘛，反正多也多不了多少时间啊。这段时间总比以前人工手工去写啊，之前我们没有外挂的时候 是纯手工来写的，我一个个手工写过去的注册那个时候真的困难重重啊啊？我们这边的话就新的版本的话就设置的多一点啊，这边。

好，兄弟们，好，我们来继续画这个结构啊，刚刚我们已经把那个工艺哎排好了，分好了，分好了保存在这个位置啊，哎，好，现在的话就是说画结构的话就是这些字就把它调一下啊，大了一点， 哎，在这个位置啊，这个位置调一下就可以了。 呃，这里把这个高度调到二十看一下，二十应该就是比较合适的， 按时把它移到这个位置去啊，然后看一下啊，把这个应该全部都应该都在那个料袋层里面了吧，再把它确认一下啊。好，哎，我们就开始画这个结构，然后画这个结构的时候要怎么怎么开始呢啊？我们先那个画一个， 我这边我做了一个大概的一个说明的，大家看一下 大概的步骤说明啊。哎，我们的话，哎来看一下啊，我们第一步呢，我们先画画出大体的模板结构啊，就是说，哎先画一个魔柱的位置吗？是吧？嗯，我们可以用画模板的话，如果我们按 哎普通的方法，我们就用这种先画一个模板啊，就用这个功能可以画啊， 画一个快画一个快，就是要普通的方法啊，比如说我们把模板做成， 对啊，先画一个模板，然后再画一块块画其他板啊，这是我们之前的普通的一个方法，一块板一块 板啊，先把模做啊，上下模做啊的位置啊，就是这样把料袋集团的位置先确定好，我们就可以用这个方法换。 哎，画好之后呢就再画你要什么版再画出来画出来啊啊，这个版的大小和那个的话可以参考一下这里面的。哎，这里面的话是在这这个位置啊，这里面有一些那个标准， 这些标准的话就是比如说这个常规标准啊，这里模板这个是中泰的啊，中泰的标准， 我打开看一下啊，这里的话就有一个，哎，比如说我们，哎经常的话，那个魔作啊，魔作的厚度，我们起什么呢？啊？四十五啊，多少啊？啊？这里有标有 标准啊，可以参考一下，当然这些标准呢，嗯，大家如果所在公司的话，他应该也有一份的，如果说你没有的话，你就可以参考一下这些，比如说甲板，甲板的话是，呃，像这个三十二，三十八啊， 三十二，三十八为什么起这个值呢？这个应该是考虑到那个那个材料商啊，材料商三十二的，他是拿三十五的料来加工的，加工出来的话可能刚好就是三十二。还是这样子考虑的方法， 魔作有时候也会采采取这样的考虑啊，比如说四十五的魔作，他们买的时候可能会买成写成四十二，这样的话就可以 节省一点原材料吗？啊，好，这个的话就大家可以参考一下，我们这边可以看一下啊，模作啊， 夹板、刀口板啊，刀口板能搞到一个啊，这里没有厚度，刀口板是这里啊， 刀口版的话没有要求，没有要求我们就自己根据实际需要吗？好，我就拿这个啊，这边也有预设一些数据。好，我们用这个一键的，一键的这个一键画这个模板的功能。来啊，我们先把这个删掉， 哎，先把这个删掉，删掉之后我们，哎，我们先大概算一下，大概算一下我们是一个漏量网，大概到上网的位置是多少？ 嗯，魔作啊我就不算小数了。我就直接算整数嘛。魔作刚刚说的是四十五是吧。四十五加上一个闪电 面板就算啊。十再加上一个或一个或者这样的。 我们先把这个冲头先拉出来。下料的冲头啊先冲头先拉出来。哎。拉这个冲头怎么拉呢？用这个拉伸啊。嗯这里有有那个啊是用那个命令。擦啊 命令叉命令叉这个拉伸啊这里啊拉伸啊这条命令的话如果你要是在这里拉的话在这个位置啊这里很容易找到具体在哪个位置可以自己去找一下了。好像是在 好自己找了，我也不知道是哪个地方的拉伸拉伸啊这个位置拉伸然后我们选那个面 选这个面啊面的边面的边啊，把这个葱头啊伸出来我们看一下这个葱头是做多高。好的我们给他来一个 八十吧啊我们来个八十啊八十，然后就啊又又点了这个求和啊合并没有取消掉啊取消掉了，哎。给八十。这里没有点取消吗？合并 先无啊无。现在有没有是不是一个单个的了？是单个的了，然后我们给他给冲投一个材质材质的话就用 drskt 压压。什么材质啊？自己 根据要求决定，然后的话这个冲头的话就我们一般是切进去多少呢？切进去六到八个毫米，我们看一下现在是剪一个料后就 负一点五千到六毫片的底部啊，这片底部底部进去刀口负给他个六个毫米码 下料毛毛啊给他再再下去六个毫米。好。哎这样的话就我们就一个出来了 出来了一个高度，出来一个高度的话，我们就可以算的到这上面上面是有多少了，我们看一下这里上面是七十六，上面留多少呢？就一个模作吗？模作家电板，那就是五十五吗？五十五这里是多少？这边是 七十六啊，七十六，五十五，就二十二十一是吧？呃，二十一我们看一下啊，下来二十一负二十一，下来， 那我们这里的话，这上面就是一个，就是一个五十瓦，就是那个板子在那里了。好，我们现在的话，哎，这样出来之后呢，我们再看一下这个项目， 哎，项目这里项目到底的那个高度是一百七十一，好，有了这个距离之后 有那个这里这个距离的话，我们可以在这里输入啊，尿片的高度啊，一百七十一，一百七十一是吧？哎，然后我们就要这边的话还要填一下这些高度啊，这些厚度，比如说摩坐，我们是用的是四十五，是吧？我们把它改成四十五，然后的话这里垫板是十， 我再把它改成十啊，甲板就三十二码，刚刚我们上了三十二就三十二码，但是很少人让做的啊， 我记得大家大部分都是起这种小板，都会不会这样做，除非是很大的板模做之类的就可以，就是要这样做了，哎，这个就不管，就三十 三十，然后纸挡板，因为纸挡板，因为这种啊是不能少板的，所以纸挡板也要加上去，纸挡板就相当于那个夹板了啊，夹板和涂料板之间啊，怎么看呢？我们打开一个图片来看一下吧。打开个图片， 嗯，打开这个图片啊，我们打开这个图片来看一下啊，是不是大家有个有个参考图照着画可能看一下，看这个吗？啊？哎，魔作啊，这是魔作啊，这边是一个那个 粘垫板啊，夹板，然后脱料板，然后这中间呢是有一块纸糖板的啊，这纸糖板就 看我们不画就不画嘛，但是我们用这个画的时候呢，这个东西就不能漏掉，我们就等于是这个子弹还是那个那个间隙啊，那空位 我们就给他留了一个三十的空位嘛，三十或者二十吧，二十那就二十嘛哈，然后的话只要这个就。哎，这个是给他搞个三十啊， 三十涂料板像模板，四十下电板的话就要么，那就按照这个标准一点的把它弄上去啊啊模作啊像模作也弄一个四十五的啊，为了。 哎，有些有些公司要求啊，上下摩托是不一样的，那我们就给他弄个五十吧，五十是肯定是比较厚的，因为呢好小，但是有些公司呢他要求摩托是要比较厚， 所以这个都是根据各自标准修改就可以了。好，然后的话就哎这个出来了，一百七十一啊一百七十一，然后这些设置 好了之后呢，我们下啊下拖板啊下拖板，嗯？要吗？就是用来马摩的吗？啊？然后的话垫脚。刚刚我们说到因为我们这里改了这个参数啊，改了这个参数之后这个书可能没有更新过了，我们试一下这里重新修改一下， 一百四，一百七十一，一把刚才才一百七十二，试一下看看。哦，这里就只能改了是吧？那我们再改一百七十一之后这里就更新了是吧？因为我们改了其他版，他就重新计算了啊，计算了这个这个家电角的这个高度 好啊，我们这样的话现在的话就选这个料片啊，选这个料片。料片在哪里啊？料片又给隐藏起来了，麻烦了， 哎，隐藏起来了，哎，隐藏起来的话我们怎么办呢？现在现在因为这个没有记忆啊，不能退， 抽气。刚才我们要把冲头先先那个啊，没事啊，我们就就选他试一下啊，就选他选这个选再选里面的， 没选你选他再选里面的那一块啊，两块，再把这个反选一下，这里多选了一个。 好，我们就选把里面这个红色的也行选上啊啊，没事多选几个好，然后再把外面的反选掉就可以了啊， 我们的话还是这个还就这条这个料好，因为我们刚才选的时候他自动读起来，所以我们把它改正确的。呃，大家操作的时候呢，可以把退出，退出之后把这个隐藏掉重新弄。呃， 然后的话我们现在这些填了之后呢，我们这里可以点这个啊，垫脚宽度啊，填度就搞个四十就好了啊。哎这些的话就 哎这些是做什么用的呢？这是那个比如说魔作啊，魔作的宽度，魔作宽度是哎 宽啊，宽是加三百之后，不宽的话应该是齐平就可以了，他是限量膜就不加了，然后的话板厚这边啊，就是模板的厚度加两百，长度加两百，就这个正方形吗？相当于然后的话长度就加两百五吗？ 啊？两百五，然后的话模具的长度两头。大家具体这加了会什么结构可以自己去试一下啊。然后这边设置好了之后，我们就可以点一下初始化这个结构啊， 说实话节目看一下。哎，这个呃，位置好像不怎么对啊，不怎么对的话，我们看一下是在哪个位置不对啊？鼻膜高度啊，是不是鼻膜高度哪里设设置不对呢？ 来看一下。哎，壁膜高度，这是亮片高度。壁膜高度看一下是哪里有壁膜高度这个设置啊？ 啊？这个是因为那个啊，我们这个我们刚刚啊选的时候啊，选了那个冲头，所以他把那个磨面啊，啊， 我们选到这个冲头顶部去了啊，这个不管他了，大家自己去试试一下了，我们这里就不取消了，我就直接把它确定啊，就是说我们刚才选的时候呢，因为我们选的这个冲头，所以就当 把那个充好了，当成了那个顶面去了。好，我这里我就直接把它挪一下啊，直接挪一下，把它挪下来就好了。 把这个把这料片啊隐藏掉，然后把这个充头关掉啊，等一下啊，把这个充头移到那个充头的头层上面去， 然后把冲突关掉，然后打开它，然后的话把这个关掉，然后用这个命令把它移下来啊， 好，哎，用这个明天把它移下来，移下来之后我们再按一下保存，然后我们再打开这个亮片看一下。啊啊，这个实际在这里的， 刚才是什么原因跑到那上面去了呢？哎，是因为这个我们可以再来示范一下，比如说，比如说我们直接按这个，直接按这个的话就是 可以的啊，因为我刚买多了个充头，所以我第一次选的充，他定了位置了。好，我们如果是这样的话，我们直接点的话就是这样的，刚刚好的，刚好的话带这个位置的啊， 是吧？哎大家可以自己去多多这样多试几遍多操作几遍就知道了，那我这里就不重复做这种呃这种工作了啊， 好，哎，这个大概的样子的话就呃就出来了吗？是吧？哎，这里这边是八十，我们刚刚应该是哪里板不够板的厚度问题看看我们再测量一下啊，这边是刚刚上门说的是九，呃那个多少来的？ 五十五的是吧？我们看一下那个位置的厚度没加上去啊，这边是三百，没事啊，这个像这种的话啊大概也就一个结构，如果哪里厚度不对的话位置不对的我们再给他挪一下 就可以了。好，我们看一下这个这里哎就这里是相连啊，把这个相连去掉， 哎，三十三十这边的话是因为这边我们冲头啊，冲头可能还是那个问题啊，我们没考虑进去，刚才我的手拿错了，冲头那个位置啊，我们的话就怎么样呢？因为这个板我们不一样吗？不要的话我们就直接把这里移下来就好了啊， 把它移下来，因为我们下去了切进去的项目六个毫米吗？我们直接把它移下来就行了。 好，我们直接把它移下来啊，哎这样的话这个上摩柱啊上摩柱啊的厚度啊，四十五，四十五是吧？这是十，这是达到我们的要求，咱们是把夹板三十，然后中间有一定定空位，哎，然后这个脱，哎脱掉板吗？是吧？三十。

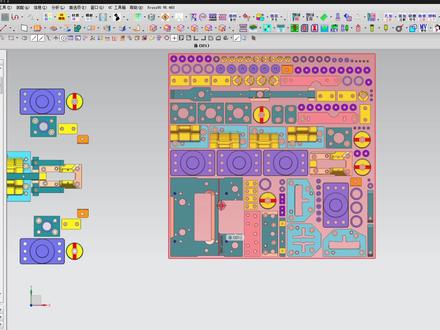

大家好，我们今天来讲一下这个褥子拼料版这个功能怎么用啊？我们先来看一下这个到底能起什么作用。呃，举个例子啊，比如说这些零件我要把它拼合在一起啊，我就全部把它选上，选上之后我们去拉一下这个尺寸， 拉到一个我们想要的，呃，利用力啊，这边会显示利用力，然后我们拉到一个我们想要的那种效果啊，比如说这个效果就比较不错啊，基本上铺满了，然后我们就确定一下， 哎，确定一下的话，这些零件就会给排上去啊，啊，当然的话，这个只是个演示，这个的话我们模具上面可能也不会这样拼， 模具上面的话可能也就是一些褥子拼啊，这边直接试一下这个拼的那种可靠性，然后到底能拼到什么样子，能处理到什么样的效果。 好，我们来看看啊，好啊，这边的话就是说这边一个把这些这边的零件啊全部拼在一起了啊，就是说啊，当然你说这些放里面，呃，实际操作中可能也是可以塞进去的，但是软件目前还没有，哎，开发到这么强大啊， 好啊，这个只是演示。好，我们来看那个实际啊，实际的应用。好，我们打开这个啊，啊，比如说这个冲头啊，这个冲头的话我们可能要买料，要拼在一起买料啊，我这边做了一个这个东西啊， 哎，我们这边的话，哎，有几个要讲的啊？第一个就是说已经编号了褥子的拼料， 还有一个就是说没有编号的，首先啊，这个有编号没编号的话，它拼料是一样的啊， 只要拼的，但是就是说你如果你是整套模具的话就要先编号，如果这你只是单独几个零件，你想要拼的话就编不编号都没有关系啊， 我是整套正常出头是要编号的。好，我们看一下我们怎么样。嗯，拼量的啊，首先这个这个要先保证了，有有这个编号 就是说我们已经备过料了，就知道这样的话我们那个才好出那个料单啊，啊，比如说这个这边啊这个备料啊先，这边要先备这个料， 备好之后呢那那里有编号编号才能出这个料单。好，稍等一下 啊，编好了之后呢就可以跑这边去编好了啊，编好之后呢相同界那些识别出来了识别出来了之后， 哎，等一下这边就有用啊。好，我们看看啊，这个是有编号啊，哎，有编号的，有编号的话我们只只需要框选就可以了，只需要这个这边拼掉这边啊框选就可以了， 哎，这边选一下啊，然后这边这边的话我先不选啊，等一下再来讲这个有什么作用？好，我们这边啊就选，然后选一个点， 写一个点之后呢，还是跟刚才一样啊，我们拉到一个合适的我们想要的那个，哎，哎，这边有个利用力啊，然后拼吊板的大小啊，这边有也有显示啊，长和宽，我们拉到一个合适的位置啊，比如说你这样子，哎，这样可以吗？是吧？ 然后这样的话就我们，呃，拉好以后呢，可能这边不怎么整数啊，我们就可以给他直接 起一个整数，或者在这边这边，哎，输一个也可以，比如说你性格编可能要十五来搭边啊，这样十五搭边或者两条边，十五搭边啊，就这样写个先输一下啊，然后我们禁用， 哎，然后的话就拼好了，哎，但是这个拼好之后，大家有没有发现啊？就是说这个零件的方向有左有右，有左有右，是不是啊？哎，这个时候的话就 可以那个了，就刚刚我们说的先拼料就有用了啊，这个，哎，这个拼料啊，有编号和没编号的话都是这样拼啊，把它框选起来拉过去就可以了，方法是一样啊，这样拼， 然后的话，这下面我刚刚刚刚说到了啊，这个不是有那相同键啊，方向啊，有些左有些右嘛，这几个明明是 相同键吗？我们刚刚背到这里已经是，哎，精确识别了啊，这边精确识别这个相同键啊，他就是一个相同键，是不是啊？他是相同键，但是这边的话他是方向，好像有点不科学，是吧？啊啊，这个问题不大啊，这个的话就是从一点四版本开始， 从这个一点四版本开始的话，我加入的这个，哎，这个相同键啊，保持相同方向的啊，首先你你要确保什么呢？你的相同键确实是相同键啊，不要搞个不是相同键，然后编号又一样。 好，然后我们的话也没有多余的操作，就这里勾选这个就可以了啊，我们勾选上去，然后确定， 然后点一下位置。好，我们勾选了这个之后呢，勾选了之后，我们出来之后，这边就不能再 选的了啊，然后我们就可以这个啊，这里可以拖动还是一样啊？拖动啊，拖动之后呢，我们现在再来看看，我们就换一个方式来看看啊，比如说这样来啊，哎，然后还是一样啊，如果你想要有起诉，就这里起一下就可以了啊，然后我们确定 好啊，这样的话，这个相同的啊，相同键的方向啊，方向就一样了，是吧？哎，这边像这个中间这几个相同键，他方向有左有右的，是吧？ 哎，选上之后呢，这个方向一样了，然后那个同编号的也会挨在一起，是吧？哎，这边选一下就可以，这个一点四版本开始啊，才有这个优化。 好，我们刚刚说了这个相同键如何保持这个方向啊？这个就操作就很简单啊，这里选勾线就可以了啊，然后这 这个拼料板，拼料板如何加入到刚料中啊？就是说我这个拼出来这个，比如说啊拼料怎么加入去呢啊？这边有一个这个啊，这边有几个选项啊，比如说这里写入材质的属性，那你写入以后啊， 你写入以后，你写入以后的话，就是说你不用那个都可以的了，你写入以后的话，你就你打开那边啊，那边就自动就有了，他就有材质在里面了，我们试一下啊，我们这里，哎这边试一下啊 啊，这里试一下哈，哎，这个料，这个这个拼料版啊，这是新生成的一块料， 然后我们看看，打开这个，哎，棒表看看啊，打开棒表看一下，哎，这边的话就有一个尺寸了，是吧？哎，这边就有一个这个钢料板在这里了，是吧？ 然后的话我们现在备料啊，比如要出这个料单，那么这些零件就不会出的了啊，因为已经备料了，那我们就这里直接打一个料单，看一下他会有什么东西啊？好，我们这里确定一下，打开 好，打开之后我们这边这边就弹出来了啊，这边的话就只出来了一块板了吗？是吧？啊，只出来了一块背料板， 因为其他零件已经拼在里面了啊，这边有一个拼料啊，已拼料拼在里面了，所以他不会出清单了 啊，这样的话就，哎这边勾选啊，这边勾选就直接就会出这个零件出来啊，就像这边勾选，当然如果你没有勾选啊， 没有勾选，如果没有勾选的话也可以在那边啊，比如说我现在试一下啊，我不勾选，哎，不写住才 材质，然后我们试试看啊，我们这里点一下，哎，点一下好，然后我们确定， 然后这样的话，这个这边的话就没有的啊，现在这边就没有这个这个干料，没有这个单，没有单的话怎么办呢？没关系啊，就在这再点一下就可以了啊，点一下再识别一下， 这样的话就可能时间会久一点，如果你整套模具或者在你单独显示出来，哎，这样操作也可以， 然后，哎，这样的话就这边这个就出来了啊，是不是啊？也是一样的啊，大概你 很多零件也不一定要这样做啊，你可以首选啊，首选这块板，然后啊这里啊选定模模板啊，首选他，首选选上他 就是选上 这块板，然后这边的话识别选定的模板，哎，这样就也是一样出来了，是吧？但是这边的话那个背料板啊那些就没用了。备注，所以说可能还是要这边你写了之后呢，就要这边去这个这边去选这个背料板， 所以的话最好的方法啊，还是在这里这里勾选一下就好了，这里勾选一下，像刚才那种的话，就是说你要全部选全选的话， 嗯，像这样啊，单独显示出来，然后我们这里，哎，这样的话也可以啊，但是这样的话就是那个没有了啊，所以还是在这边勾一下就好了，那样的自动写就好了。 大家如果说，哎，有可能就是说你拼好以后，你想改这个料啊，比如说这里写入材质了，然后你拼 以后你可能手工先手工修改一下啊，像手工修改一下，那修改以后呢？这个料归肯定就变了吗？那变了的话呢，你就可以这样子，这里你就手工去改这里啊，比如说你，你是多大的啊？ 看看这里是二幺五幺零七是吧？那你这里就是二幺五，这里就可能是长度错了吗？就不对了吗？你可以这里手工改一下二幺五二幺五， 现在改一下也也是一样的啊，这边改一下就可以了吗？是不是大家要注意这个啊，就至少你手工改了之后不会自己更新的。 哎，这部分的话我看看还有什么其他操作啊。其他操作，比如自动摆正斜铃键啊。自动摆正斜铃键是什么？什么意思呢？就比如说这个零件，哎，这个零件啊，另外一个地方了啊， 啊，比如说这个搞几个鞋的零件，我好吧，还是回到刚才那里吧，就比如说这个零件啊，这个零件我就把它放鞋，他啊，我放放几个鞋的 好，然后放三个鞋的在这里，哎，这个鞋的鞋的是怎么怎么搞呢？这个呢？ 那我怎么拼量呢啊，也是一样的啊，写的还有你斜的连接，你要斜的时候背料啊，背料才能识别他的角度啊啊然后这边的话就是，哦我就这样啊自己选上， 哎。自动摆成斜点键，我把那个斜点键取消掉，取消掉看一下他摆他是什么样子啊，哎取消掉的话他摆出来就不正的了吗？是吧就是就就这样 鞋的吗？是吧？那我的我这样的话我我就这里啊把它选上啊选上选上这个自动这个 啊摆正斜连键啊这样的话就摆正了嘛是吧哎摆正了，然后这边你可以选一个方向，然后确定对吧这个斜连键就这样自动摆正了， 然后还有一个是什么呢？这个禁止旋转角度，就是有一些零件你可能呃你不希望他因为这个他计算的时候呢他会自动算这个，哎是横着放还是竖着放比较利用率高一点啊。 但你可以让他不让他旋转啊，不让他旋转选这个镜子就可以了。哎其他的像这个啊背料编号标识就是说这个拼料板后面加一个这 个来加一个这个标识啊，比如说这个我看看啊哎比如说这个， 哎比如说这个这样啊这样的话这边这个编号就是零零幺 bl 了就是零零幺 bl 了吧这样的话，哎这边的编号跟我们看看啊编号哎就是变成了零零幺 bl 了是吧。就这个标识表示这块是拼料版，就是这个意思 好，哎背料背料的话怎么写用背料清单？就是刚刚我们讲的那个其他操作啊，这个什么零件间隙啊，这一目了然了，大家知道是什么意思？就是零件与之间的间隙就拼好以后， 然后拼料本来材质这边可以选啊，这边可以选。你要 skd 幺幺还是什么材质都可以选啊，都可以选的 这边，然后其他的我看看还有啥。呃，这边操作这些操作跟 ug 差不多啊，大家自己去试一下就好了，然后我们试试这个，下一个啊， 下个就是这个，哎。拼料板怎么样导出啊？怎么样出图，哎，出图的话就是，哎，跟那个呃是差不多意思啊，比如说我们做几块拼料板啊，这里做一块哎，我们做一块做几块放在这里 啊，我们随便拉几块啊，然后这边也拉几块。好，我们做了两块平料板啊，就是就算我们做了两块平料板， 做了之后我们怎么出这个图呢啊？哎，然后的话这边有两个啊，两个图的功能啊，一个是旧版本的，一个是新版本的，新旧都是一样用啊。 是说，哎，比如说这个你要就旧版本的打，那么你就要手工去选好这个我打的是拼料版啊，拼料版，然后这里确定，确定出之后呢，出图他就会出气的了，然后如果是新版本的这个的话，他是， 哎，我加了一个这个自动识别啊，你不选他没关系啊，只要我框选上去了，视频跳板他自己会选过来的了啊，就会自己选过来。如果说你不视频跳板， 如果你选了平调板，但是你没选平调板啊，他这边会自动取消，自动取消掉啊，这样就会呃，减少这个操作的误差啊，这样选一下就可以了，你可以 呃几块几块啊？十块八块。冰尿板一起倒都可以啊，但是倒这个冰尿板啊，不能跟那个一起啊，我们先把这个倒出去 试一下啊。好，我们切定把它打出去。但是打这个拼料板啊，不能跟那个大磨具啊，就整套模一起啊， 那个整套膜的话要单独跟跟这个拼尿本要单独分开，分开打出去啊，我们再打这个再出这个了啊，我们在这边等着他出来，我们把这个原来旧的先删掉，他这边有一些旧的零件。啊，旧的零件我把它删了。啊， 这是昨天那个，我们这边是看看啊，等他出来之后把这些旧的删掉，他，好，他正在正在出图。啊， 好，我看看啊。哎，这边的话就是个出图，其实这个功能的话也跟那个奥迪拼掉啊，大家应该。

兄弟们好，这两天抽空把这个三 d 注解检查的功能啊，也升级了一下啊，新的注解检查的话比较直观啊，明显直接在上面点这个注解对应的加工位置就会显示出来啊，同时这个内容啊，加工内容也可以直接在这上面修改， 改好了之后呢，那后面倒注解的时候啊，也是一样的，就所见就是所得倒出来的哈，一模一样。 然后这个穿线孔啊，穿线孔也优化了一下啊，优化了之后呢，就是说不会再出现那种啊，老是干涩啊，跳到啊旁边去了，然后增加了那个呃，放电孔，放电孔就小孔，自动判断有放电啊，这上面有设置，可以自己去看一看。

最近感觉这个研究啊，掉坑里了。去研究这个游击上面去套图框和搞标注。标注是出来了，图框也出来了。 这个挺漂亮的，看上去。是吧，感觉在邮寄里面直接打印都可以了啊。都出来了，但是呢，转到 cd 了，不理想。转到 cd 的话，这个图框不是一个快，他也没有标签， 比我们常用的标签也不能批量打印，不理想。实在不理想。还是还是咱们这个原来的老方法啊。可能还好点。老方的这个 这个这个这个这个啊，一件啊，这个一件处理，一件套，一件搞，还好一点。哎，这个出来就出来了。这样吧，这样也还行，好歹有吧。是吧，最起码一套图图图纸出来整整齐齐的。呃，装装逼还是可以的嘛。 好，还是研究其他功能吧。其他看看其他好用的功能，继续研究。

首先我们来看下这套模具，定位键使用的非常多，这在汽车模具设计中是很常见的。汽车模具设计中的定位键排列也是非常不规则的，要根据零件实时调整位置极限的大小。 wis 自动定位键排列功能以实际设计需要为出发点，可以灵活实时调整部件三个键、两个键、三个键、四个键以及常用的各种规格尺寸，实时切换和调整位置，直到满意口按下应用搞定。 此功能支持任意角度其零件并自动摆正坐标，非常方便。按照以往操作方法，先从图库调出来，移动复制旋转，结果大小不合适，换一种重来 使用和有记忆排列的定位键支持假体一键、球差，球差的模板，自带加工重点生成的定位键，还可以直接用爆表功能统计。

这个串接线问题啊，昆鸟的这个 pg 外观硬化有一段时间了啊，最近整了一个方法出来，呃，效果还不错，大家看看一下啊 啊，就是亮的话，如果整套模具的话就是批量这样串结的啊啊，串结完成穿穿好之后呢，就是说这里这线全部串起来了啊，也比较方便。然后再来一个这个标注一下就搞定了啊， 又少了一个以前的一个串节的那个，这样一搞的话图纸就可以稍微剪了就打印了啊，串节效果还不错啊，现在的没颜色也可以串， 这是现在是没串的啊，转一下啊，挺快的。然后 a 哦这个再给他加上这个图框啊，这样也就可以了啊。就是先自己变一下颜色嘛，因为你才知道是不是刀口。

兄弟们好啊，我们现在来继续啊啊，前面我已经讲了这个工程模啊，工程模的一些知识啊，大家可以去看一下啊，我们现在来呢拿这个产品来做这个做设计一下那个漏亮膜啊，成型膜还有充孔膜啊这三个 啊。首先我们来看这个产品啊，这个产品拿到之后呢，我们先要去看一下这个产品啊，具体是在哪里用的啊，最好能看到啊，或者看一下客户提供那些工差表啊之类的啊，也可以啊，我这个产品的话是在一个车上面用的啊，啊，这个车的话是有这样一个体积啊， 这这个应该是台 suv， 然后这边的话是应该是后面啊，这边是前面，前面的话这边是中控台啊，中控台这里，然后那个零件在哪里呢？那个零件在这个位置啊，这个位置，这个位置的话应该是保险杠 啊，黄金刚这个位置的。好啊，我们知道这个零件在哪里用的话，我们就比较容易去判断这个零件，具体啊怎么做好一点，哎，可能给客户提提意见啊，或者根据我们的经验值来修改一下工艺啊啊制作工艺 好哎，这个图档的话是因为是客户的资料啊，我就很抱歉啊，不能上传给大家看啊，但是这个零件的话我会放在那里面。好， 我拿到这个零件之后呢，我们先开始处理这个零件啊，然后才能开始制作那个工艺啊啊，我们先呢就把这个零件先要摆到一个合适的位置上面， 哎，摆到哪里去呢？我们，哎摆到这个一般是玩那个中心点啊，摆到那里我们用这个啊，移动啊，把它移动过去。好，我们看一下啊，这个移动移动的 用针这个啊，坐标器到坐标器把它点一下啊，然后的话把它截对零点，然后我们要复制过去，因为这个零件还要保留在这里 啊，好，我们就移过去了，哎，大家这里我跟大家说一下，就是这个，我们前面也说了啊，就是这个，这个这个功能啊，功能啊，因为这个功能的话是比如说这个移动对象啊，是在这里啊，在这个位置的话 啊，是这个位置啊，哎，这个位置的话我就不不在这里点了啊。大家，我教大家一个方法是怎么快速找到这个命令在哪里啊？哎，第一个方法就是什么呢？参考一下这个命令列表啊，就是快捷键，我用的快捷键基本上都在这里 啊，大家可以把直接用这个角色之后，我们就直接，比如说我，哎，把它打印出来吗？啊？我用了移动，移动 用对象啊，大家就直接按这个快捷快捷键就出来了啊，哎，还有一个方法，哎，就是说在这个位置，在这里命令查找这里可以找到任何的那个，比如说啊， 比如说我想找移动对象啊，移动对象对吧？打移动对象，然后我们这边就出来一些移动对象的功能啊，然后点一下他这边就弹出来，弹出来是在哪个位置呢？就看得到了 啊，不过大家熟悉了以后呢，应该还是用那个快捷键比较快的啊，我这边的话快捷键应该是够用的啊，其实还空了很多快捷键啊， 空了的话原来都没去设置，因为有时候个别常用不常不怎么常用的，直接设置那个图标就可以了啊，这点一下也差不多的。好，我们这个零件移动过去了，移动过去了之后，我们看一下这个 中压方向是不是这个方向啊？哎，看一下，哎，像这个零件的话，如果放在这里比较碍事，我们可以把它移到哪里去呢？把它移到临时层上面去啊，直接把它移到临时层上面去，我这里我就不移了啊，大家移过去之后呢，这里就不会老是碍事，或者把它隐藏掉也可以。 哎，这样的话我们就单独看这个产品了。哎，然后我们来测量一下这个，这个产品，这个冲压面啊，这个冲压方向的面是不是那个 啊？是不是垂直这一冲压方向呢？啊？我们看一下这里，点一下这个面，然后我们这里选这个使量，然后选一下这个。 哎，角度啊，是零度啊，那如果这里是零度，他说明是垂直于冲压方向的了。好，我们现在的话还要这个，还要这个什么呢？还要这个，你要再 摆正一下，还是用那个命令按摩啊？快捷键按摩就是跟 cd 那里的命令一样的啊，就是 m 啊，然后的话我们选这个将轴与数量对齐。好，我们这个用这个轴啊，然后数量就用这个。 好，我们选选的话现在是移动啊，然后轴点就是旋转的点。好，好，我们就以这里做旋转，两旋转过去。 好，旋转了之后呢，我们就要就确定一下吗？确定一下就摆正了吗？角度这里平行了，这样的话我们做模具好做一点吗？我们的那个香块就是直的吗？是吧？这个直的好做一点吗？ 好，然后的话我们这里产品摆正了之后呢？这个产品有可能不一定在正中间啊，我们给这个产品画一个中心线，哎，用这个整数快功能， 这里面有个中心线的功能，这里是吧？这个中心线，然后然后我们就点一下啊，点一下之后他就出来了。 好，哎，就出来一个中心线了，出来之后呢，我们就把它再把它移动一下，以那个中心线的中点，我们确定，我们选一下啊，把它选上去，然后就点到点啊，选点到点， 好，点到点，然后到这个这里点一下啊，点一下这里全部是零，就移到那个绝对坐标的零点啊，我们请零。好，我们就移过去了。好啊，现在这个零件的话就在，哎，绝对零点上面了啊，绝对零点上面。 好，接下来的话我们就可以，可以。那个怎么把这个产品啊？怎么展开的啊？然后把盖工艺搞出来，哎，这个的话我们就在后面，后面下一课去讲，我先把这个结束。

今天来给大家分享一个拆分体小技巧，那像这样的一个磨人，我们能看到呢，它中间它的骨位有点深，那我们需要干嘛呢？给它做排气对不对？那可以尝试呢，把这一圈的骨位全部拆出来，拆一个大项链。好，那这里我们就可以用到拆分体去操作来，打开插入。 好，我们打开修剪，找到拆分体命令。好，然后呢把工具选项选为拉伸，然后再选这个磨人的一个背面，好进去，进去以后呢这里画个矩形，这个矩形顺着这个 顺着我们这个骨位那个大小去画啊，大概去描一下就行了，也不需要非常的一致。好，我们再尝试拖动它一下，拖到这骨位那个中间部分。 好，再把这个圆角倒上，我们尝试倒个圆角，然后找到这个圆角， mini， 选择这两条边倒一个六点五吧。 好，来，我们重复这个步骤，把这里都倒上六点五。 好，把这里改好以后，我们点击完成草图出去。出来以后呢，这里我们再选择，我们要拉伸那个方向，那拉伸方向就选择 z c， 也就我们朝上那个方向。好，体的话呢，选择产品，呃，体的话选择这个磨人，然后点确定就行了。 好，那这里就被已经拉伸出来了，那拉伸出来的这个块呢，就是我们中间他这个骨位的一个骨位的一个形状。 好，那我们这就做了一个拆了一个大项件，我们可以通过拆问题这个小技巧去这样子去拆项件，那兄弟们你们学会了吗？

大家好，两个多月过去了，现在又开始推出这些新功能了，哎，在过去两个呢，主要是做那个。呃，对一些旧的功能的优化，旧的功能里面有些 bug 啊，有些要优化的，把它优化一下啊，我们先来看一下这个新的功能，这个是还没有发行呢，刚做出来的， 我们这里可以拖动啊，这是花马摩擦功能吗？啊，可以拖动然后拖动，如果不好拖我们可以点这个中间啊，点这个中间的话就这个 就出来了啊，如果说三个肯定不合适吗？两个就好了吗？啊？两个我们确定一下， 确定一下这个马摩擦就上去了，上去之后呢这边柱结啊，柱结这是有的了，直接背料一下就可以了，我们看一下这个柱结有没有啊，我们柱结也去加了的了啊，是吧啊，实处齐穿啊，哎，这些都有的啊，这些柱结是可以改的啊，这边 可以去改啊，不在这里啊，就是花马磨草那里可以改啊，然后的话其他的新功能的话也在陆续的啊，开发中啊，陆续的开发中啊，像这个马磨草有很多的可以搞的啊，可以位置很多个啊，比如说这个快速定位啊，快速定位的话现在在测试当中 哎，也在探测当中啊，现在还有一哎，现在的话可能要慢慢又开始研究一些新功能了。 呃，年前的话就打造了一个相对稳定一点的啊，一个一个版本啊。啊，好啊，其他的话就大家自己去试一下。

兄弟们好，这个中秋节月饼我就发不了给大家了，毕竟这一千多个用户可不是闹着玩的。呃待会给大家准备了比月饼更好的东西。呃就是熬了一多个，一个多月吧又升级了几个功能，我给大家演示一下。 首先这个呃夹板刀口板的功能啊，看一下画这个刀口板啊，这个功能之前也是有的， 就这样现在做的话就是比较灵活一点个可以实时拖动这些就方便一点嘛，比之前用的哎可以要这个垫板啊啊这些螺丝这些都是可以挪的，可以直接移动，然后这个螺丝大小啊可以实时切换， 可以切换啊，这这个的话肯定是很近的，我现在演示我就不去不去弄他了啊，就给你们带 大家看一下这个效果怎么样。背着画刀口板，这样就这个刀口板画出来了啊，这里也没画，之后怎么开孔，没有孔怎么办呢？我后面再来演示啊，然后的话就是画一个甲板啊，甲板的话也是用这个画 哎比如可以这样啊，夹板的话就选这个上部啊，比如说你想往单个或者要全部一起就多选几个吗？可以把这个也一起选出来啊，螺丝的话可以，你要你要八个多少个都可以啊，或者说你这些地方想宽一点拉一下也行， 哎，这样拉大一点嘛意思一下好，要垫板的话把垫板也画上去也可以啊，我现在就是有呃有个垫板 好不要也得去掉就可以，然后确定好。呃这个就是一个刀口夹板啊， 然后下面一个画好这个之后走下一步怎么办呢？就是这个要开孔吗？是吧？然后画只要开孔啊，开孔是在这里啊， 啊，比如这个夹板，现在这里，呃，这就是分号层的啊，自动识别了啊，我们看一下对不对啊？啊？这个刚才我们那个没有选对，没有选对那个这个板啊，我们把这个移到这个夹板上面，因为刚才我们画的时候没选 也没选这个夹板，这里可以移移成的吗？指定这个对应层啊，没有移到啊，好，我们现在接下来继续开这个孔啊，哎，下模做这些都是对的啊，都是 ok 的，然后我们这边这这边就是开孔以后的注解啊，这边也有啊，好， 我们现在因为我们选的是按图层，那我们就自动开嘛，那我们现在这个选了这些之后，我们就来选这个要开孔的板啊，比如这些啊啊，这个是下面是没画打孔，没关系啊，然后我们一个确定， 确定之后呢，这些板是全部都开好孔了啊，这些下料孔什么都开好了，这是有注解的啊。啊，比如说这块这块这个夹板我们看一下啊，检查注解 好我们这个甲板的注解的话，是都是出来的了，是吧？这边也一起有了吗？是吧？这甲板的注解全部都有在这里。好，然后这个一就两个吧，一个是甲板，一个是那个开孔， 然后开了孔之后还有一个是挖柱子啊，比如说这里啊，这里可能会做成快拆，是不是快拆怎么怎么做呢？也就是用到了下一个功能啊，这里我可以在这里比如说把这三个一起做成一个吗？ 啊？比如说这个，这个我用挂台，那我就选挂台，还有螺丝，应该是螺丝吧，你是？你要快拆那肯定是螺丝吗？是吧。呃，这里可以旋转一下位置啊。呃，螺丝大小的话 m 八搞个 n 十吧， 是吧？哎，然后我们这里因为我们不在，我们是单独开，我们就要选这个挖挖这个的孔。好，我们一选啊。好，然后我们这个就挖出来了啊，这里就挖出来 来了，里面的这个是那个肉块啊是那个那个版的肉块啊这个版的 啊，比如说我现这里我也想挖一个褥子呢，也可以这样挖啊，就这样假如我这个是一个小的小的东西吧。 好，这个的话可能比如我想用挂台啊，挂台可以切换方向，这是上下切换。 呃是左右切换成这个啊，挂台的话也是可以拖动位置的啊拖动位置，比如说你想拖拖过去点怎么样？都可以啊，然后长短这里可以设置 有这个倒角大角啊，安排角都可以设置啊，你想切换一下倒角也可以。哎这个是挂台啊，然后 ok 了之后呢我们就直接可以确定一下。 好，确定出来之后呢这个就挖出来了啊挖出来之后这里这是一样啊，这边是有有注解的了啊。好，我们检查一下这个注解 好，朱姐就出来了啊是吧？挂台啊，中间这个朱姐没搞，刚刚是是哪里漏了一点看看啊 啊？这里没选注解啊这个这里没选，我们再来挖一个试一下啊啊，大家自己试了，就是这个注解的话就这个形枪的注解啊，试一下要比较这个啊，这里的话就不要他破了吗？啊 把个 c 角做大一点。好，我们这里选一下注解，这个是夹尺孔。 好，我们就把它挖掉啊，挖掉之后我们这个检查一下注解。啊，好，是吧？这个形象的注解也出来了， w e 触动牙齿孔。 好，呃，这个功能的话就是这个这三个功能了啊，这三个功能大家在大概在国庆买的话先把它调试一下，国庆之后就可以发布 啊。还有一些，还有一个这个，这个的话还在调试中，就是新版的这个调整这个连孔了吗？好，其他就大家到时候自己去试了。
