大家好,我是店小五,又收到粉丝发过来一个跑步机的下控板,看一下故障描述,插电只有电源灯亮,其余没有反应,什么显示也没有。朋友测了一下,说下控板不通电, 应该下空问题。好了,看回板子,没有明显烧黑炸毁的痕迹啊,测一下保险好的,测一下电源输出没有短路,下面直接上电测试一下,直接上电, 指示灯没亮,测一下输出六部电容,果然没有电压,测一下半波整流后的三百伏正常稳定。接下来拆下底板,着重检查电源部分。 好了,底板已经拆下,芯片呢,用的是八三零二,这个是芯片的滤波电容。接下来我们上电再测试一下,看前机的芯片有没有供电。再次 接电源,直接上电测量芯片,供电有电,二八伏稳定。测量芯片三角反馈端电尾铃不正常,先断电,再对前几个关键电路检查,都没有问题。那这样子判定是这个芯片损坏,就像我们换一颗,拆掉怀疑损坏的芯片, 装上一颗铜,型号新的。好了,焊好芯片,再次节约电源,把手机拿稳,直接上电,哎,没炸,后边有个指示灯点亮了, 再次来测量输出电压有了,非常稳定。再看一下另外一组五伏也很稳定,再测这一组十三伏,稳定。再次来测量前机芯片的供电, 越舒服,非常稳定。看来这个原来第二高是芯片没有工作造成的。好了,那我们这块不通电的板子就算是完美修复了, 这位粉丝要是看了我们左下角的课程,这种问题自行就可以搞定啊。好了,感谢大家收看。
粉丝20.9万获赞218.9万

大家好啊,今天又拿到一块这个跑步机的主控板,师傅拿来说是报一零二,不知道是什么故障,就知道这里是接显示屏的,主要先上电,看一下这个各路电压是不是对的,显示屏供电各路电压是不是都稳定 好,只能能够点亮啊?他这个电压应该是正常的,十二伏,很稳定。这里还有一路,这路是十四点六,应该就是导通这个 r g b t。 用的,然后这一块呢就是控制直流电机,这个直流电机的电压已经有了,按正常来讲应该 应该不会有的啊,他还没有开机呢,怎么会有了呢?好,刚才研究了一下这个电路啊,他这个这边是插电机的, 然后这里是没有插的,他这个是七八零五十二伏,通过这个小的偏僻,通过这个光藕控制拉低这角,然后十二伏,十十四伏啊,这个是十四伏,然后才能到这上面来,同时给这个 rgb 供电, 然后这个是没有电的,这个角呢?是这个,嗯,是这边这个,这边这个角,嗯,高电瓶光藕导通,然后这里拉低导通, 这里电压变低,十二伏啊,十四伏,到这上面来,经过排查呢,原来是它这个 r g b t。 击穿了,彻底击穿了,怪不得没有受控,它就直接就输出有电压了。 ok, 好 了,这个管子先给它换掉,看一下,它这个已经 彻底击穿了啊,彻底击穿了,然后换了一个四十,换成一个五十,现在呢就是上电啊,这是对的,这是受控的, 看它这个十二伏是没有的,十四伏是没有的,十四伏,然后电压从这里呢 啊,十四点六伏是从这过来,然后通过这个 n p p n p 的 这个角,然后电压送到这边来,现在是没有导通啊,这个电压是高电瓶 啊,这是高电频,然后受制光控控制,我现在给他从这里给他短接一下,让光我导通看十二伏过来。 ok, 我 找了一个三点几 k 的 电阻,直接从十二伏短接到这边来,就是接到这边来,让光导通现在通电。 好,再来量一下这个十四伏有没有过来啊? 好,十四伏已经过来了,这里应该有五伏了啊,这里就五伏了,然后呢输出电压,嗯,输出电压也上来了。 好,视频最后再给大家介绍这块电路啊,它这个 r g b t 虽然击穿了,但是它并不会炸机,因为这个 r g b t 呢,它是给这个直流电机调速的,它和这个负荷是属于串联的, 而变频板呢,它是用于 p f c 升压的,所以说它是并连在电路板上面的,所以说空调板如果要短路的话,三百伏就直接对地了,电流特别大,它这种串联的呢,即使是极速档,它也不会涉及到其他的元气间, 导致最坏的结果呢,也就是烧这个负荷的直流电机。不过它这个电路设计的呢,也不会烧,因为它这里有一个非常重要的一个元气件,也就是我们常见的电流检测电路,也就是这个功率电阻,它这里还有一个放大器,也就是检测这个功率电阻两头的电压,然后放大。 这里是一个窗帘,也是窗帘在电路上面的,大家看一下,这里呢和空调变频板还有变频器,它的原理都是差不多的,也是检测这个路上面路径上面的这个电流转化为电压信号进行采集,然后放大保护的。

更换控制器,首先我们要把这个电源插头拔下来啊,爬下来,拔下来之后呢,那我们这个盖子四周哈有这个螺钉啊,把这个螺钉松掉,松掉就好啊, 然后就可以把这个盖子取下来啊,把这个盖子取下来,取下来之后那里面是一个控制器啊,那控制器上面这个有线线哈。 啊?那你这个线可以用手机先拍照起来啊,拍照起来,然后把这些线拔掉,拔下来,拔下来之后呢,他这个底部有两个固定螺丝。固定螺丝可以拆下来啊,左右各一个啊,拆下来之后呢,然后把这个控制剂 拿下来,然后把新的装上去,然后线材跟照片上一样给他接起来就 ok 了。

keep 跑步机炸保险丝不开机,在当地维修电源后爆错。一万一千一万一千。代码是下控制器损坏 tip 跑步机的通病,只需要记下控制器就好了。

大家好,今天来给咱们动手能力强的朋友支个招,跑步机坏了别着急扔,其实很多时候是核心部件, i g、 b t 管出了问题,咱们自己就能修。首先第一步,拆件清版,准备更换。 先把那个坏的 k 二零 t 六零焊下来,记得清理干净焊盘上的焊锡和烧黑的残渣。这时候可不能只盯着坏管子,周边电路也得仔细检查,测测旁边的限流电阻、驱动电阻有没有开路或者变直了,再查查驱动芯片、蓄流二极管有没有损坏。 还有那些电容,特别是土里的红皮电容和电解电容,都要看看有没有鼓包漏液。接着第二步,更换同规格的 i g b t。 划重点,一定要用同型号的,比如 k 二零 t 六零或者 i k r w w 二零 n 六零 t 或者参数兼容的 i g b t 来替换, 千万别用普通的 mos 管代替,那可不行。焊接的时候也有讲究,给管子涂好导热硅脂,保证它和散热片能紧密贴合。引脚焊接要饱满,避免虚焊。还有千万别焊错引脚,像 two 两百四十七封装的 a g b t, 饮酒顺序是 g c e, 要对应好主板上的私印。换完管子别急着通电。第三步,通电前检测, 这一步能帮你避免二次炸机。用外用表再测一遍 g e 之间, g、 c 之间的电阻应该是无穷大,这才正常。 c e 之间呢,要有二极管特性,这也正常。同时确保周边电路没有短路,没有开路。都确认没问题了,就可以进行。第四步,上机测试,见证完美复活的时刻。 确认没问题后通电视机主板指示灯正常亮起,电机运转平稳,之前的异响卡顿全部消失,跑步机这不就直接满血复活了吗?最后再给大家分享几个维修干货,这些坑千万别踩。第一, i g b t 不 等于 mos 管,别乱换。 k 二零 t 六零是 i g b t, 不是 普通 mos 管,两者的驱动逻辑参数完全不同,乱换会直接导致二次炸弹。 第二,炸管必查驱动电路, igbt 击穿百分之九十不是管子本身坏了,而是驱动电路故障导致的,只换管子不查驱动,用不了多久还会炸。 第三,散热是关键,跑步机电机负载大, i g b t 发热很严重,导热硅脂一定要涂匀,散热片要固定牢固,不然很容易再次烧坏。再说说常见故障对应,如果开机没反应还烧保险丝,大概率是 i g b t 或者 mos 管击穿了。 要是电机异响转速不稳,那可能是驱动电路或者 i g b t 性能下降了。如果主板报一零五或者一八故障,重点就要查功率管和电流检测电路了。 怎么样,是不是觉得没那么难了?下次家里跑步机出问题,可以照着这个步骤试试看。你们有没有自己修过家电的经历,欢迎在评论区分享一下。

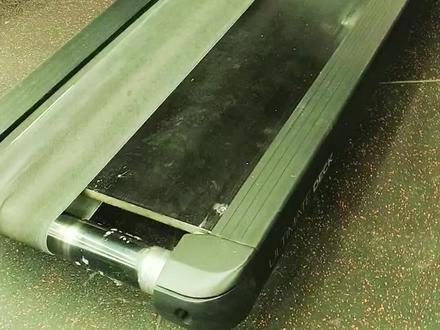

啊,今天咱们来下半城了,给跑步机换一块跑板,如果您家也有跑步机呢?建议您看完这条视频,里边有能帮助您的,先拆这两个壳, 然后把这个两边的防滑板卸掉, 腿拿下来了,腿卸好晚了,这些螺丝都卸掉 了。好的,现在跑的往右边偏紧一下,右边螺丝。
